protel99se创建原理图元件库

双击箭头符号，屏幕弹出多边形属性对话框，在 “Fill Color”（填充色）栏中，双击色块将其颜色设置 为与“Border Color”（边缘色）栏中的颜色相同。
14
⑶放置元件引脚。执行菜单“Place”→“Pins”放 置引脚，单击键盘的<Space>键可以旋转引脚的方向放置 时注意引脚中具有电气特性的一端朝外。
第77讲原理图库元件设计主要内容容一启动原理图库编辑器二元件库管理器使用三绘制元件工具四绘制新元件五利用已有的库元件设计新元件六产生元件报表1进入protel99se执行filenew在出现的对话框中双击图标新建元件库系统默认为schlib1lib用鼠标双击schlib1lib文件可以打开原理图元件编辑器进入图示的元件编辑器界面
⑴Component区。如图3-2所示，用于选择要编辑的 元件。
2
⑵Group区。如图3-3所示，用于列出与Component区中 选中元件的同组元件，同组元件指外形同、管脚号、功能相 同，但名称不同的一组元件集合，它们的元件封装相同。
【Add】加入新的同组元件；【Del】删除列表中选中的 元件；【 Description】单击该按钮，屏幕弹出图3-4所示 的元件信息编辑对话框，用于设置元件的默认标号、封装形 式元件的描述等信息；【Update Schematics】作用是使用 库中新编辑的元件更新原理图中的同名元件。
⑷设置引脚属性。双击三极管基极的引脚，屏幕弹出 引脚属性对话框，将“Name”设置为B，“Number”设置 为2；“Electrical Type”设置为Passive；“Pin Length”设置为20，表示引脚长20。去除“Show Name” 和“Show Number”复选框的选中状态，将引脚名和引脚 号隐藏，最后单击“OK”按钮完成设置。

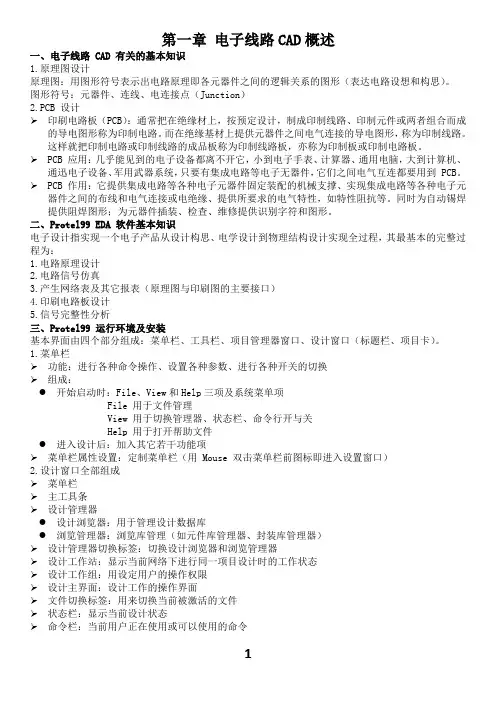

第一章电子线路CAD概述一、电子线路 CAD 有关的基本知识1.原理图设计原理图：用图形符号表示出电路原理即各元器件之间的逻辑关系的图形（表达电路设想和构思）。

图形符号：元器件、连线、电连接点（Junction）2.PCB 设计印刷电路板（PCB）：通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。

而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。

这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。

PCB 应用：几乎能见到的电子设备都离不开它，小到电子手表、计算器、通用电脑，大到计算机、通迅电子设备、军用武器系统，只要有集成电路等电子无器件，它们之间电气互连都要用到 PCB。

PCB 作用：它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等。

同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。

二、Protel99 EDA 软件基本知识电子设计指实现一个电子产品从设计构思、电学设计到物理结构设计实现全过程，其最基本的完整过程为：1.电路原理设计2.电路信号仿真3.产生网络表及其它报表（原理图与印刷图的主要接口）4.印刷电路板设计5.信号完整性分析三、Protel99 运行环境及安装基本界面由四个部分组成：菜单栏、工具栏、项目管理器窗口、设计窗口（标题栏、项目卡）。

1.菜单栏功能：进行各种命令操作、设置各种参数、进行各种开关的切换组成：●开始启动时：File、View和Help三项及系统菜单项File 用于文件管理View 用于切换管理器、状态栏、命令行开与关Help 用于打开帮助文件●进入设计后：加入其它若干功能项菜单栏属性设置：定制菜单栏（用 Mouse 双击菜单栏前图标即进入设置窗口）2.设计窗口全部组成菜单栏主工具条设计管理器●设计浏览器：用于管理设计数据库●浏览管理器：浏览库管理（如元件库管理器、封装库管理器）设计管理器切换标签：切换设计浏览器和浏览管理器设计工作站：显示当前网络下进行同一项目设计时的工作状态设计工作组：用设定用户的操作权限设计主界面：设计工作的操作界面文件切换标签：用来切换当前被激活的文件状态栏：显示当前设计状态命令栏：当前用户正在使用或可以使用的命令搜索式帮助系统菜单（设计浏览器主菜单）功能：主要用来设置客户端的工作环境和各服务器的属性启动：在面板上单击 Mouse 右键或用Mouse 左键点击图标●Server...服务器设置（管理所有服务器）：安装、打开、停止、安全性、属性等。

第1章 Protel 99 SE软件 绘制原理图
• 软件简介 • 原理图设计环境 • 放置元件 • 元件位置调整 • 编辑元件属性 • 原理图布线 • 图形与文字制作 • 元件排列与对齐
1.1 Protel 99 SE软件介绍
1.1.1发展 随着电子技术的发展和新型器件的不断出现 ，电路板的设计变得日益复杂，采用计算机 辅助设计方法取代传统的电路板手工设计技 术已经成为必然趋势。从1987年美国推出的 TANGO软件开始，电路板的设计软件经历了 迅猛的发展，最后Protel公司以Protel 99 SE 这个32位的电路软件站到了这一领域的前例 。
↑：
光标上移一个栅格。
↓：
光标下移一个栅格。
Shift+←： 光标左移十个栅格。
Shift+→： 光标右移十个栅格。
Shift+↑： 光标上移十个栅格。
Shift+↓： 光标下移十个栅格。
Ctrl+1： 放大100倍。
Ctrl+2： 放大200倍。
Ctrl+4： 放大400倍。
Ctrl+5： 放大50倍。
在原理图的编辑过程中，大多是用鼠标操作，但在熟练的 情况下使用键盘快捷键可大大提高效率，起到事半公倍作用。 以下是一些常用原理图编辑的快捷键，供大家参考和掌握。
PgUp： 放大视图。
PgDn： 缩小视图。
Home： 以光标为中心重画视图。
End：
刷新视图。
Tab：
设计对象处于悬浮状态时，进行属性设置。
设计管理器
设计导航/ 文档浏览器
浏览管理器
设计标签
设计窗口
2 ．设计管理器
(a)
(b)

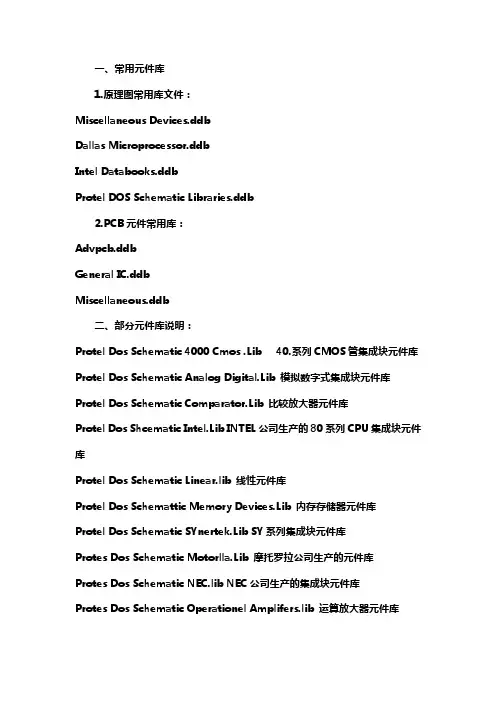

一、常用元件库1.原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb2.PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb二、部分元件库说明：Protel Dos Schematic 4000 Cmos .Lib 40.系列CMOS管集成块元件库Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库 74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库三、元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏四、部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关五、1.74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS85 TTL 四S90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。
