第三章 Protel DXP原理图设计

  • 格式：ppt
  • 大小：560.00 KB
  • 文档页数：45

下载文档原格式

  / 45

合集下载

Protel DXP 2004基础实例教程第3章 原理图的绘制

Protel DXP 2004基础实例教程第3章 原理图的绘制

3．如何设置网络标签？
4．如何设置电源网络值？ 5．对比线、总线和分支线？ 6．对比网络标签、电路端口？ 7．对比接地符号、电源符号？ 8．什么是电路端口？ 9．网络标号与电路端口有什么区别？
10．如何添加手动连接？
11．按照电路原理图的绘制步骤，绘制手指控制电路原理图。
手指控制原理图
置
工
具
，
箱
按
上
照
的
图
总
中
线
所
接
原理图说明
口 、 总 线 和 网 络 标 记 。
示
电
路
，
练
元
习
件
放
库
置
中
总
线
接
口
、
“文档选项”对话框
选择单片机芯片
“可用元件库”对话框
选择地址锁存器芯片
数据存储器芯片
设置单片机属性
设置好元件属性后的原理图
单片机最小应用系统电路原理图
3.5 课后习题
1．元件的连接方式有几种？分别是哪些？ 2．导线与总线在连接时有什么区别？
“参数属性”对话框
设置导线宽度
3.2.12 课堂练习——绘制电源电路
电源电路图
3.3 使用绘图工具绘图
3.3.1 绘图工具
绘图工具
3.3.2 绘制直线
设置直线属性
提
总
取
从
示
线
出
：
和
需
网
要
络
使
标
和
用
记
3.4 课堂案例——单片机原理图
放 。
3.3.3 课堂练习——电源电路添加注释
新建项目文件 器电路

protel原理图设计

protel原理图设计

–
– 网格和电气栅格的可见性也可以通过的菜单【View】→【Grids】中的
命令设置，如下图所示。菜单中的每个命令具有开关特性，即执行一次命 令为显示栅格，再执行一次该命令则为不显示栅格。
• 设置光标形状
–
光标形状是指在原理图编辑中，光标在放置元件、绘图或连接线路时 的形状。在图2-15所示的“Graphical Editing”标签页中，“Cursor Grid Options”区域的“Cursor Type”栏设置光标的形状。单击该栏右边的下拉 按钮，弹出如图下所示的三种光标形状选择。
Protel 电路设计 之 3
-----原理图设计
一、原理图设计步骤
电路原理图设计是EDA设计的基础，原理图设计的大 致流程如图所示。
开 始 原理图布线 启动Protel DXP_SCH电路原理图编辑器 检查、校对及线路调整 设置图纸尺寸及版面 报表输出 设置工作环境 文档保存及打印 放置零件并布局
2、编辑导线的属性：
七、 绘图工具
• 简单举例说明主要绘图工具的使用
八、层次电路图设计
• 层次电路设计的思想
当一个电路比较复杂时，工程上的一般处理方式是：首先对 整个电路进行功能划分；然后设计一个系统总图，总图主要 方块图 来组成，以展示各个功能单元之间的系统关系； 由 最后分别绘制各个 。 电路原理图
• 层次电路图的设计方法
1、自上而下的层次电路原理图的设计方法 • 所谓自顶向下设计，就是先设计包含子图符号的方块图，然后再 由方块图各个子图符号创建与之相对应的电路原理图子图，这个过程 称为Create Sheet From Symbol。 • 举例：
• 方块图
Rectifier Rectifier.Schdoc +V1 AC Input1 AC Input1 Filter Filter.Schdoc +V1 +V2 Manostat Manostat.Schdoc +V2 Vo RL 4.7K -V1 -V2 -V2

ProtelDXP应用与实训第三版项目三原理图设计

ProtelDXP应用与实训第三版项目三原理图设计

2023《proteldxp应用与实训第三版项目三原理图设计》CATALOGUE 目录•proteldxp的基本认识•proteldxp的应用基础•proteldxp的高级应用及实训项目三原理图设计01 proteldxp的基本认识ProtelDXP是一款电路板设计软件，由Altium公司开发，支持Windows和Mac OS操作系统。

ProtelDXP是Protel系列软件的新版本，相对于之前的版本，它增加了许多新的功能和改进，使得电路板设计更加高效和灵活。

支持多种电路板设计ProtelDXP支持多种类型的电路板设计，如单面板、双面板、多层板等。

强大的原理图设计功能ProtelDXP提供了丰富的原理图设计工具，能够方便地绘制和编辑电路原理图。

智能的PCB设计功能ProtelDXP的PCB设计工具能够根据原理图自动生成电路板布局，同时提供了丰富的布局和布线工具，能够快速实现电路板的布线和布局。

ProtelDXP的安装需要用户先从Altium公司官网下载安装包，按照提示完成安装即可。

卸载ProtelDXP时，可以通过控制面板或者直接在安装路径下找到卸载程序进行卸载。

在卸载前，建议先关闭所有相关程序和文件。

proteldxp的安装与卸载02 proteldxp的应用基础proteldxp的界面介绍包括文件、编辑、视图、元件、电路图、工具等选项，方便用户进行操作。

菜单栏工具栏工作区状态栏提供常用操作快捷方式，包括新建、打开、保存、撤销、重做等。

用于显示和编辑电路图。

显示当前操作的状态信息。

创建电路图使用提供的元件库，通过拖拽和放置方式，创建电路图。

元件属性编辑对电路图中选定的元件进行属性修改，如名称、标识符等。

元件连接通过连接线将电路图中不同的元件连接起来，实现电路的连接。

元件库管理proteldxp提供丰富的元件库，可以根据需要添加或删除元件。

电路图设计原则根据电路的功能需求，确定电路图的设计原则。

Protel DXP 2004 原理图与PCB设计实用教程第3章 原理图设计

Protel DXP 2004 原理图与PCB设计实用教程第3章 原理图设计
第3章 原理图设计
3.1 创建原理图文件 3.2 放置电气对象 3.3 原理图的视图操作 3.4 元件的编辑操作 3.5 原理图编辑高级技巧 3.6 原理图常用快捷键 3.7 原理图报表 3.8 电路原理图设计实例
3.1 创建原理图文件
创建一个PCB项目是开始印制电路板设计的首要工 作，而新建一个原理图文件是原理图设计的最基本操作。
图3-19 【Net Label】对话框
3.2.6 放置电源和电源地 在电路原理图设计过程中，还要为原理图放置电源
与电源地。 电源与电源地的属性：
图3-21 【Power Port】属性对话框
【Power Port】对话框中主要包括两个区域，对话框上 方为图形设置区域， 主要功能是设置电源与电源地的颜 色、方向、类型等参数，具体设置如下。
【Color】设置框：设置电源或电源地的颜色。 【Orientation】下拉框：从下拉栏中选择电源或电源地 的方向。 【Location】设置框：定位电源或电源地的坐标。 【Style】下拉框 ： 从下拉栏中选择电源类型，共有7 种不同的电源类型。
对话框下方【Properties】区域中的【Net】设置框用于 设置电源或电源地的名称。
【Component Properties】对话框包括四个区域，它们分 别是【Properties】区域、【Graphical】区域、【Parameters for R?】区域以及【Model for R?】区域。
图3-9 【Component Properties】对话框
3.2.2 绘制导线 导线是原理图设计中最基本的电气对象， 电路原理
【Location X】、【Location Y】：输入/输出端口在原 理图上的横坐标和纵坐标。 【Style】：输入/输出端口在原理图上的外形。 【Length】：输入/输出端口长度。 【Alignment】：输入/输出端口名称在端口符号中的位 置。 【Text Color】：输入/输出端口名称的颜色。 【Fill Color】：输入/输出端口填充的颜色。 【Border Color】：输入/输出端口边框的颜色。

Protel DXP基础教程第3章

Protel DXP基础教程第3章

3.1.3 放置元件
图3-9 选择所需的元器件库
图3-10 选择所需的元器件
3.1.4 编辑元件属性
元件的属性主要包括元件的符号、封装形式、管脚号定义等。对于Protel DXP自带的 元器件库中的元器件，在认可其默认属性的情况下，只需对元器件在原理图中的序号 进行修改和定义，下面以电容为例对元件属性进行编辑。 如用鼠标左键双击要编辑的电容元件Cap，或在放置元器件时按【Tab】键会弹出如 图3-11所示的对话框。
图3-2 当前可用库对话框 图3-3 打开库文件对话框
图3-4 打开二级子元器件库文件夹
图3-5 添加Maxim Converter Analog to Digital.IntLib库后的可用库对话框
3.1.2 查找元件
若用户只知道元器件的名称，可以用鼠标左键单击Libraries元器件库面板上的按 钮进行查找，系统将自动弹出如图3-6所示的对话框。在Libraries Search对话框中的文 本框内输入想要查找的元器件的名称，如输入Cap，单击“Search”按钮，将弹出如图 3-7所示的查找结果对话框。对话框中描述了元器件所有的元器件描述（Description）、 元器件库名称（Miscellaneous Devices.IntLib）、封装类型（Footprint）、模型名称 （Model Name）与类型（Type）等信息。
图3-11 元器件属性编辑对话框
3.1.5 实例：放置电阻 （1）执行菜单命令“Design”→“Browse Library”，或单击标签栏中的“System”→ “Libraries”，弹出的Libraries元器件库面板，加载电阻元件所在的常用分立元器件库 Miscellaneous Devices.Intlib。 （2）将常用分立元器件库Miscellaneous Devices.Intlib设定为当前库元器件，在元器件过 滤器中输入电阻在库文件中的开头字母Res，各种电阻元器件将出现在元器件列表中， 如图3-12所示。 （3）单击“Place”按钮，将鼠标移动到合适位置，单击鼠标左键放置电阻元件，如图3-13 所示。 （4）在元器件的某一属性上双击鼠标左键，将弹出一个针对该属性的对话框，如在R？上 双击则将弹出如图3-14所示的对话框。在Value选项区可以修改元器件在图纸里的流水 号，在Properties选项区可以修改元器件的坐标、颜色及翻转角度等。

第3章 Protel DXP原理图高级设计

第3章 Protel DXP原理图高级设计

Protel DXP
应 用 教 程 》

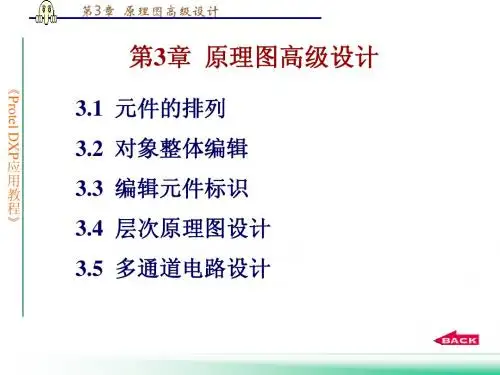

第3章 原理图高级设计
《
(2)执行Edit\Align\Align Left命令，如图3-2所示。该 命令使所选取的元件左边对齐,如图3-3所示。可以看到， 随机分布的五个元件的最左边处于同一条直线上。
Protel DXP
应 用 教 程 》
图3-2 对齐操作命令
《 Protel DXP
应 用 教 程 》
图3-21 “Annotate”对话框
第3章 原理图高级设计
2．执行自动标识
完成“Annotate”对话框的设置后，可按如下步骤执行自动标识： 1) 在“Annotate”对话框内单击 按钮，显示如图 《 3-26所示“Engineering Change Order”对话框。
Protel DXP
第3章 原理图高级设计
《
Protel DXP
应 用 教 程 》
图3-15 显示搜索结果
图3-16 “Inspector”对话框
第3章 原理图高级设计 也可以直接在原理图上选中多个对象，然后按F11键打开 “Inspector”对话框。 3)在“Inspector”对话框内改变所需要的Value值。例如，将封装 选项“Current Footprint”内容改为“AXIAL-O.3”、将显示元件标识 “Show Designator”选项设为“False”，其他参数保持默认值，最后 按Enter即可将搜索到的电阻统一修改为：封装形式为“AXIAL0.3”、不显示元件标识(R1、R2、…)，最终结果如图3-17所示。
Protel DXP
应 用 教 程 》
图3-9 五个元件底端对齐
第3章 原理图高级设计
《

AltiumDesigner(Protel)原理图与PCB设计教程 第3章

AltiumDesigner(Protel)原理图与PCB设计教程 第3章

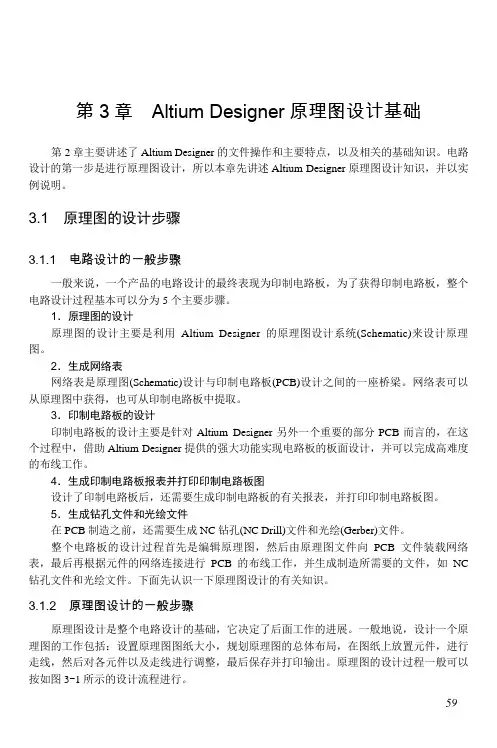

第3章Altium Designer原理图设计基础第2章主要讲述了Altium Designer的文件操作和主要特点，以及相关的基础知识。

电路设计的第一步是进行原理图设计，所以本章先讲述Altium Designer原理图设计知识，并以实例说明。

3.1 原理图的设计步骤3.1.1 电路设计的一般步骤一般来说，一个产品的电路设计的最终表现为印制电路板，为了获得印制电路板，整个电路设计过程基本可以分为5个主要步骤。

1．原理图的设计原理图的设计主要是利用Altium Designer的原理图设计系统(Schematic)来设计原理图。

2．生成网络表网络表是原理图(Schematic)设计与印制电路板(PCB)设计之间的一座桥梁。

网络表可以从原理图中获得，也可从印制电路板中提取。

3．印制电路板的设计印制电路板的设计主要是针对Altium Designer另外一个重要的部分PCB而言的，在这个过程中，借助Altium Designer提供的强大功能实现电路板的板面设计，并可以完成高难度的布线工作。

4．生成印制电路板报表并打印印制电路板图设计了印制电路板后，还需要生成印制电路板的有关报表，并打印印制电路板图。

5．生成钻孔文件和光绘文件在PCB制造之前，还需要生成NC钻孔(NC Drill)文件和光绘(Gerber)文件。

整个电路板的设计过程首先是编辑原理图，然后由原理图文件向PCB文件装载网络表，最后再根据元件的网络连接进行PCB的布线工作，并生成制造所需要的文件，如NC 钻孔文件和光绘文件。

下面先认识一下原理图设计的有关知识。

3.1.2 原理图设计的一般步骤原理图设计是整个电路设计的基础，它决定了后面工作的进展。

一般地说，设计一个原理图的工作包括：设置原理图图纸大小，规划原理图的总体布局，在图纸上放置元件，进行走线，然后对各元件以及走线进行调整，最后保存并打印输出。

原理图的设计过程一般可以按如图3-1所示的设计流程进行。

protel DXP电路设计基础教程 3

protel DXP电路设计基础教程 3

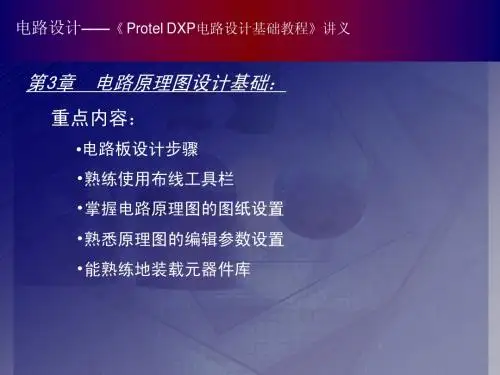

电路设计——《 Protel DXP电路设计基础教程》讲义
二,布线工具栏介绍:
电源和接地符号的属性设置: Location X:电源和接地符号在原理图上的X坐标. Location Y:电源和接地符号在原理图上的Y坐标. Orientation:电源和接地符号在原理图上的放置方向. Color:颜色设置.单击其右边色块,可以选择所需的颜色. Net:电源和接地符号的网络标号名称,各种不同的电源和接 地符号可以设置不同的网络名称. Style:电源和接地符号的外形.单击右边的下拉列表框,可 以选择所需的形状.有Circle(圆节点),Arrow(箭头),Bar (条形节点),Wave(波形节点),Power Ground(电源地) Signal Ground(信号地),Earth(大地).
电路设计——《 Protel DXP电路设计基础教程》讲义
二,布线工具栏介绍:
(5)设置电源和接地符号 在一张电路图上电源和接地是必不可少的,DXP提供了多种 电源和接地符号,并把它们放在电源与接地符号工具栏Power Object中,如图所示.其中有12种不同的形状供选择.但是值得 一提的是,DXP的原理图编辑器却是通过这些符号的网络标号 来区分电源和各种接地的.
电路设计——《 Protel DXP电路设计基础教程》讲义
二,布线工具栏介绍:
(1) 画导线 在绘制导线拐弯时,需要单击鼠标左键确定导线的拐弯位 置,同时可以通过按Shift+Space键来切换选择导线的拐弯模式.
电路设计——《 Protel DXP电路设计基础教程》讲义
二,布线工具栏介绍:
导线属性设置: Color:导线颜色设置,默认是深蓝色. Wire Width:导线线宽设置,默认是Small.

protel dxp第3章-2

protel dxp第3章-2
标号 VI Vcc C1 C2 CE Q RB1 RB2 RC 820kΩ 75kΩ 10kΩ 12V 10uF 10uF 100uF NPN Cap Poll 参数 元件名 VSIN VSRC 所在库
Simulation Sources.IntLab
Miscellaneous Devices.IntLab
4
4.取消选择 （2）用菜单命令取消选择 Edit\DeSelect子菜单： Inside Area：取消选择区域内元件的选择状态。 Outside Area：取消选择区域外元件的选择状态。 All On Current Document：取消当前原理图中元 件的选择状态。 All Open Documents：取消所有打开的原理图中 元件的选择状态。 Toggle Selection：切换元件选择状态。

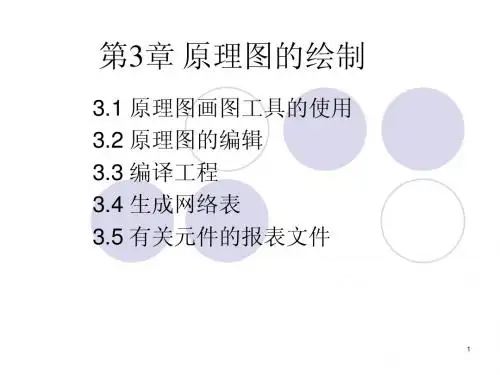

第3章 原理图的绘制
3.1 原理图画图工具的使用 3.2 原理图的编辑 3.3 编译工程 3.4 生成网络表 3.5 有关元件的报表文件
1
3.2 原理图的编辑
3.2.1 选择元件 若要对元件进行复制、剪切和删除等操作，必须 要先选择元件。 1.用菜单命令选择 执行Edit\Select子菜单中的命令即可选择元件。 Inside Area：选择区域内的元件。 执行此菜单命令，在欲选择区域的端点单击鼠标， 移动光标到此区域对角线的另一个端点再单击鼠 标，即选中区域内所有元件。 Outside Area：选择区域外的元件。 All：选择全部元件。 Connection：选择连线。 Toggle Selection：切换元件选择状态。
19
3.5.2 元器件交叉参考表 生成元件引用报表的方法如下： 1.打开一个工程中的任意一张原理图，然后编译整个 工程。 2.执行菜单命令Report\Component Cross Reference， 弹出元件引用报表。它把整个工程中的元件按照所 处的原理图不同而分组显示。

Protel DXP第3章 Protel DXP原理图设计基础

Protel DXP第3章 Protel DXP原理图设计基础

对于工作区的放大或缩小操作也可以执行“查看”菜单的 其他项来完成，如用不同的比例显示、显示整个文档、显 示全部对象、整个区域等操作命令。这些操作可以在图纸
面板中操作，如图3-15所示。
当处于编辑操作状态时，鼠标是不能移出电路原理图的工 作区的。原理图的放大或缩小操作必须使用快捷键来完成。 按下键盘上的Page Up键，原理图将以光标为中心放大显 示；按下键盘上的Page Down键，原理图将以光标为中心
（5）保存原理图设计文件
执行菜单“文件”→“保存”命令后，弹出电路原理图保存对话窗口， 在Power文件夹中，输入文件名“Power5V”，默认扩展名为 “.SchDoc”，单击“保存”按钮。
图3-5 电路原理图保存对话窗口
至此，新建项目文件和电路原理图文件工作已经完成，新 建Power文件夹存放的项目和电路原理图文件如图3-9所 示。
在绘制电路原理图的过程中，常常需要查看电路原理图的 全貌或局部细节，因此需要经常改变电路原理图的显示状 态，如工作区的放大或缩小，以方便设计人员的查看。
当鼠标处于无操作命令状 态时，可以通过菜单或工 具栏中的按钮来执行电路 原理图的放大和缩小，也 可以使用这些命令的快捷 键来完成操作命令。放大 工作区可以执行菜单“查 看”→“放大”命令，而缩 小工作区可以执行菜单 “查看”→“缩小”命令， 电路原理图查看菜单如图 3-14所示。
右移动原理图。
3.3 设置原理图图纸
在绘制原理图时，首先要设置原理图图纸，包括设置原理图的图纸方 向、幅面尺寸、标题栏、边框底色以及文件信息等各种参数。这些参 数的设置可通过执行菜单“设计”→“文档选项”命令，打开文档选 项对话窗口中进行设置，如图3-16所示。
图3-16 文档选项对话窗口

Protel DXP 2004电路设计基础第3章s1

Protel DXP 2004电路设计基础第3章s1

子图1
子图2
3.1.2 设计方法
1．自上而下的层次图设计方法(对系统有深入了解）
自上而下设计方法，就是由电路模块图产生原理图。首先要根据系统 结构将系统划分为完成不同功能的子模块，建立一张总图，用电路模块代表
子模块，然后将总图中各个电路模块对应的子原理图分别绘制。
2．自下而上的层次图设计方法（对系统不熟悉）
主要内容
3.1 概述 3.2 层次原理图的设计
3.3 层次原理图之间的切换
3.1概述
3.3.1 基本概念
层次原理图设计方法是一种模块化的设计方法。
用户可以将要设计的庞大的电路原理图划分为若干个功
能模块，每个功能模块又可再细分为很多的基本功能模块。 设计好基本功能模块，并定义好各模块之间的连接关系，就 可完成整个设计过程。 在设计过程中，可以从系统开始，逐级向下进行设计，
上的设计方法。自上而下的设计方法是由电路模块图产生原理图。
自下而上设计方法是由原理图产生电路模块图。
1 建立一个名为“层次图”的项目，把系统 自带的 4 Port Serial Interface的例子中 4 Port UART and Line Drivers和ISA Bus and Address Decoding加入到项目中，生 成两幅图的总图，名为“4 Port Serial Interface”，并实现层次图之间的切换。
总图与子图
采用层次化设计，原理图按照某种标准划分为若干功能
部分，分别绘制在多张原理图纸上，这些图纸被称为该设计 系统的子图，同时，这些子图将由一张原理图来说明它们之 间的联系，此原理图被称为该项设计系统的总图。 各张子图与总图及各张子图之间是通过输入/输出端口或 网络标号建立起电气连接。

Protel DXP应用与实训第三版项目三原理图设计

Protel DXP应用与实训第三版项目三原理图设计

THANKS
谢谢您的观看
元器件放置和属性设置问题
放置问题
元件放置不准确、位置不合适。
属性设置问题
元件属性未正确设置，如封装、 标号等。
解决方法
选择合适的工具进行元件的移动 和旋转，并正确设置元件属性。
网络标号和总线使用问题
01
网络标号重复
网络标号未正确分配或重复使用。
02
总线绘制错误
总线未正确连接或绘制错误。
03
解决方法
原理图布局是指将电路中 的各个元件按照一定的规 则和美观度在图纸上进行 排列和组织。
原理图设计的基本流程
确定设计目标
在开始设计原理图之前，需要明确 设计目标，包括需要实现的电路功 能、电路规模、设计难度等。
选择元件和确定元件参数
根据设计目标，选择合适的元件并 确定元件参数，包括元件类型、规 格、封装等。
原理图设计的常用工具
Protel DXP
Protel DXP是一款常用的电路设计软 件，提供了丰富的元件库和工具，方 便用户进行原理图设计和电路仿真。
KiCad
KiCad是一款开源的电路设计软件， 具有丰富的元件库和工具，支持原理 图设计和PCB设计。
EAGLE
EAGLE是一款开源的电路设计软件， 具有简单易用的界面和强大的功能， 支持原理图设计和PCB设计。
注意事项四
在检查电气连接关系时，应注 意检查每个元件的输入输出是
否正确连接。
04
原理图设计中常见问题及解决 方案
原理图绘制错误的检查和修改
检查错误类型
包括元件未连接、导线断 裂、元件重叠等。
修改错误步骤
根据错误类型，选择相应 的工具进行修改，如连接 线、移动元件等。

DXP第三章

DXP第三章

原理图连线工具
3.6
原理图绘图工具
3.7
原理图视图工具
3.8
原理图编辑工具
3.9
3
3.1 原理图连线工具 连线工具箱（Wiring） 连线工具箱（Wiring）包括在电路原理图绘制时所需要的电气连线工 具和电气符号的添加工具，如右图所示。 具和电气符号的添加工具，如右图所示。
用于绘制原理图中具有电气特性的导线。 用于绘制原理图中具有电气特性的导线。 用于绘制原理图的总线。 用于绘制原理图的总线。 用于绘制原理图的总线出入口。 用于绘制原理图的总线出入口。 用于绘制原理图的网络标号。 用于绘制原理图的网络标号。 用于绘制原理图的电源/地线符号。 用于绘制原理图的电源/地线符号。 用于在原理图中绘制元件。 用于在原理图中绘制元件。 用于在原理图中绘制电路方框图。 用于在原理图中绘制电路方框图。 用于在原理图绘制电路方框图进出点。 用于在原理图绘制电路方框图进出点。 用于在原理图中绘制电路输入输出端口。 用于在原理图中绘制电路输入输出端口。 用于在原理图中设置忽略电气检查规则标记。 用于在原理图中设置忽略电气检查规则标记。
12
入口（菜单命令Place/B Entry， ● 绘制总线 入口（菜单命令Place/Bus Entry，工具按钮
）
然后将鼠标移动到需要总线入口的地方， 然后将鼠标移动到需要总线入口的地方，使总线入口线一端与导 线末端连接，另一端与总线连接；若总线入口两端的黑色“ 线末端连接，另一端与总线连接；若总线入口两端的黑色“×”形状 均变为红色的“ 均变为红色的“米”字形。说明总线入口和导线、总线均连接好。单 字形。说明总线入口和导线、总线均连接好。 击鼠标左键，一条总线入口线就添加完成，如下图所示。 击鼠标左键，一条总线入口线就添加完成，如下图所示。继续移动鼠 标光标，可为每一条导线添加这样的总线入口线。 标光标，可为每一条导线添加这样的总线入口线。单击鼠标右键或按 <Esc>键可以退出总线入口线添加状态 键可以退出总线入口线添加状态。 下<Esc>键可以退出总线入口线添加状态。

protel DXP第三章

protel DXP第三章

4.1 元件对象的选取（续）
以上所讲的都是以鼠标结合键盘直接操作为主的方法。
实际上还可以使用工具条
以及菜单（Edit|Sel
ect）的方法来选取元件。
在原理图以及PCB的设计过程当中，对元件的选取是
最常见的操作之一，因此大家一定要熟练的掌握其各
种使用方法和技巧。
在练习的时候注意各种基本方法的组合使用，会使得 操作更加灵巧，快捷。
判断元件是否被选取的标志是：元件对象周围有一个 由若干由蓝色或者绿色句柄构成的矩形框。
4.2 元件的移动
当合理的选取了元件对象以后，可以对元件进行移动。 但是要注意几个问题：
1）移动的基本操作是鼠标的拖动。拖动的意思是从 选择了要移动的对象元件开始到移动到目的位置之前， 鼠标的左键都必须保持被按下的状态。当拖动到目的 位置后放开对象，对象将被移动到此位置。
定义：可以一次按所指定的间距将同一个元件重复
的粘贴到图纸上。 执行“Edit|Paste Array”命令，或者点击 按钮。会 弹出如下对话框：
需要粘贴的个数 各元件间水平间距
流水号跳变增量 各元件间水平间距
4.7 阵列式粘贴元件（续）
具体操作方法： 1）对被粘贴对象执行“选中－复制”操作。 2）执行阵列式粘贴命令，并设置随之弹出的 对话框。 3）在对话框中点击OK后，在图纸的合适处点 击鼠标，完成阵列式粘贴元件。
4.3 旋转元件
为了使原理图布局更加合理、紧凑，有时需要将元件 旋转后再放置，现在介绍三种元件的旋转方法： 1）Space键：当元件被点选后（非放置状态），每 按下Space键一次，元件逆时针旋转90度。 2）X键：当元件被点选后（非放置状态），每按下X 键一次，元件以光标为中心左右对称翻转一次。 3）Y键：当元件被点选后（非放置状态），每按下Y 键一次，元件以光标为中心上下对称翻转一次。
