protel99se画原理图新建工程，新建filter.sch文件,进入电路图画图页面。
设置图纸大小及棚格。
在菜单栏上选择 Design--options。
在出来的对话框中按实际需要的大小设置。
先导入元件库，点击软件最左边Browse下面的Add/Remove，在打开对话框中选择所须要的元件库。
一般软件已自动导入Miscellaneous Devices.lib库（常用元件库）。
库中没找到所要的元件时，也可自己创建。
开始放置元件。
先放置电阻，也可先放其它元件。
在Filte中电阻 *res*。
注意*为通配符，在时都加上它。
选择res1，点击Place后拖动鼠标，则电阻就跟着鼠标走了。
此时按键盘上Tab键，则出现设置电阻对话框。
FootDrint：电阻封装，若只画电路图，后续不用画PCB的话封装可以不设置。
Desianate:元件位号。
Part:元件电性参数。
设置好后在需要放元件的位置点击左建即可。
可连续点击左键放置。
当不用再放置时可按键盘上ESC键或点击鼠标右键即可。
放置其它元件，在Filte中电容 *cap*，运放为*lm*。
元件参数设置方法跟电阻设置一样。
元件放完后摆好位置，尽量美观。
1. 6摆元件位置过程中，若元件数量不够再则按照以上步骤增加，多的删除。
删除有多种方法，一是左键单击元件选中后按Delete键。
这种方法只能删除单个元件。
若删除较多元件，可以拖动鼠标全选中，按alt+delete键即可删除。
这种方法最好用在删除一大片元件。
取消选择则按X+A键。
还有一种更好用的方法就是按E+D键，鼠标出现光标后就点击一下要删除的元件即可删除，可以重复删除，当不再删除时可按ESC键或鼠标右键2.7连线。
在菜单栏上选择Place--wire，或设计面点击右键选择Place Wire 开始连线。
若想改变线大小及颜色，可在画线过程按Tab键。
在Wire对话框中设置。
连好线，放置电源及地，在菜单栏Place--Power Port,再按Tab键设置即可3.8若元件位号想按一定循序排列，如从左到右，或从上至下。
Protel99SE绘制电路原理图经验Protel99SE绘制电路原理图经验1.绘图之前，做图纸相关参数的设置（包括图纸的方向、尺寸、边框、标题栏等）【Design】\【options】出现对话框：Snap，捕捉栅格：鼠标在图纸上能够捕捉到的最小步长，10mil，英制，1000mil=25.4mm Visible，可视栅格：图纸底部有纵向线和横向线组成的栅格之间的距离，与捕捉栅格设置成相同参数，默认为10milEnab,电器栅格：绘制导线时自动链接节点的最小距离。
其参数要小于捕捉栅格的二分之一，默认为4.系统的字体设置，一般来说不用换图纸大小的选择，一般用A4，打印方便，画大图时用层次原理图来设计2，窗口缩放命令【View】菜单下常用的百分比缩放，（protel2004移动更方便，但99se没有）1，Fit Document，整张电路图都缩放在窗口中2，Fit All Objects，不包含边框和空白部分，与1有细微差别，只显示电路图中有用的部分，Ctrl+PgDn。
3，Area，区域选择命令，鼠标变成十字状，选择区域，结束时该部分放大，4，Around Poin t，鼠标选一个区域，从该区域的中心开始选，【5，select object只将用户选中的元器件放大，99se里没有】，快捷键：PageUp：放大窗口PageDown：缩小窗口Home：定义屏幕中心END：刷新屏幕3新建原理图库文件视频34原理图绘制完毕以后的后续工作视频4电器法则测试，元器件列表的生成，网络表的生成4.1电器法则测试：点击【Tools】\【ERC】ERC弹出的对话框如下：点击OK后产生.ERC文件4.2网络表的生成设置元器件的封装电阻：0805电容：0805插针型的芯片：DIP插针的封装：IDC10、IDC16等电源插针封装：SIP2LED封装：LED生成网络表：【Design】\【Create Netlist】出现以下对话框：点击OK，生成.NET文件.NET文件前半部分：元件声明部分{元件序列号，封装注释文字}组成.NET后半部分：网络定义部分这个网络的名称+这个网络内链接的各个网络点=组成网络表是；原理图和PCB之间的桥梁，非常重要4.3元器件列表的生成点击【Reports】/【Bill of Material】出现以下对话框：点击【Sheet】，Next出现：设置元器件列表中的内容，显示封装点击Next：再点击Next：点击Next：点击Finish。
使用protel99se原理图绘制
使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉
prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.
下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.
一、将元件放进SCH原理图中，并且设计元件的属性
第二步：设计元件的属性，包括封装,名称，元件属性等
第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点
第四步：设点电源地
第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了
如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形。
使用Protel 99SE制作多层电路板由于加工费用等问题，电路板最常见的是双面板和单面板，但有时为了满足特殊要求，需要制作多层电路板。
笔者以前只做过双面板，近日老板要求做一个四层板，在网上搜索了一下，没找到满意的资料，自己摸索了几日，找到了一点入门的路径，拿出来分享，以作抛砖引玉。
下面以一个反相比例放大器加跟随器为例，说明一下多层板的制作过程。
一、新建原理图如图1：图1 原理图二、新建一个PCB板图，在PCB板编辑界面的菜单中执行Design -> Layer Stack Manager…,弹出图2所示对话框：图2 图层管理对话框从图2中看出，默认的PCB板是双面的，只有顶层和底层两个信号层，我们可以在这对PCB板的层数进行更改设置。
在对话框左上角有六个按钮，可以点击不同按钮实现添加中间层(Add Layer)、添加内电层(Add Plane)、删除层(Delete)、调整层次结构(Move Up 、Move Down)等。
需注意的是在进行相应操作时，需要先在左边的图层上选择一个层如TopLayer，这时还可以查看层的属性(Properties…),并可进行相应的编辑操作。
在实例中添加一个中间层和内电层，并把默认的“InternalPlane1”层改为“Plane1”层。
添加两个层后对话框如图3所示：图3图层管理对话框设置完后，点击“OK”按钮，接下来在机械层中设置电路板的物理边界，在禁止布线层设置电路板的布局区域，载入由原理图生成的网络表和元件、元件布局，这些与单面板和双面板制作时是一样的，这里不多说了，得到图4结果：图4 PCB元件布局图三、再接下来要开始布线了，这就有点不同了。
前面加了一个中间层和一个内电层：中间层一般当作与顶层和底层一样的信号层，可以在中间层走各种信号线，在这只走电源线。
内电层一般作为电源和地的工作层，在使用时，内电层可以分割成不同的信号块，且可分别指定与不同的网络相联接，在这把它作为地的工作层。
PRTEL99SE E如何建立层次原理图PRO O TEL99S前言:很多时候我发现很多朋友在用PROTEL99SE画图的时候都是把很大一个原理图画在一张图纸上…导致观看图纸困难…而且容易出错!查找元件困难…等很多不好的缺点!!!所以在此我就制作一个层次图教程…供大家学习参考…力争做到巨细无遗…如果有什么问题或错误,请大家指点下!!!谢谢!!!在此感觉一些以前帮助过我的朋友!!!:新建立一个工程文件保存在桌面或任何地方!:新建立三个原理图文件.分别命名为POWER.SCH.MCU.SCH.MAIN.SCH.第三步画原理图!!!在此仅做示范...所以电路图建立的比较简单!!!大家按我建立的练习下…1.电源部分电路图!2.MCU部分电路图!画好这二张图了…为这二个图添加封装…如果不会全局更改的.请去我博客的PCB区查找PROTEL有关资料进行全局更改添加封装…大家注意这里的放置的输入.输出口…也就是黄色的那个VCC和GND.大家需要也可以添加更多…H EHE…加好了封装我们就开始画顶层的原理图了.HE HE…打开MAIN.SCH.在MAIN.SCH中执行以下操作!他会弹出让你选择先画哪一个层次图的方块图.我们在这里面先选择MCU.SCH….点OK.会弹出一个是否倒转方块电路图的输入输出口方向.在此点YSE.这时鼠标上会附着一个方块电路图.如下图.找合适位置放下这个电路..放下这个MCU.SCH的结果…大家可以看出.PROTEL还是挺智能的.哈哈.知道你的电路上放几个口都给你标出来了.接下再重复以前操作放下POWER.SCH图.放下二个图的结果…哈哈.操作简单吧…现在就是如何在MAIN.SCH中把二个图连起来…直接画线把VCC连到VCC.GND连到GND.就一切OK…当然这个VCC和GND也是可以移动的…大家可以看到在这里面这个口是有属性的.这个MCU.SHC和POWER.SCH.仅相当于二个元件….画线的时候要用导线.不要用线段…连好这二个电路图.在这里面网络标号和总线都可以用…画好了图就可以执行自动编号了.HE HE…现在执行自动编号….图.另外二个电路图则相当于二个元件…取消掉这个选项…这个选项是说只有一张的时候才勾上的…点击OK…执行自动编号…PROTEL99SE输出的元件编号结果…Protel Advanced Schematic Annotation Report for'main.Sch'09:16:1110-Apr-2007U?=>U1D?=>D1D?=>D2D?=>D3D?=>D4D?=>D5D?=>D6D?=>D7D?=>D8R?=>R1R?=>R2R?=>R3R?=>R4R?=>R5R?=>R6R?=>R7R?=>R8X?=>X1C?=>C1C?=>C2C?=>C3C?=>C4C?=>C5R?=>R9J?=>J1D?=>D9D?=>D10D?=>D11D?=>D12C?=>C6C?=>C7U?=>U2大家可以看到电路已经完成自动编号了…现在来执行DRC功能…看原理图画错了没有…我一般很少用DRC.因为十分熟练了.HE HE…建立刚学的朋友还是要执行下…执行DRC功能还是在MAIN.SCH中执行…保持默认状态…点OK…这上面的各选项我就不说明.大家可以自己去看相关资料…执行完的DRC…结果…Error Report For:Documents\main.Sch10-Apr-200709:19:00#1Error Duplicate Sheet Numbers0main.Sch And mcu.Sch#2Error Duplicate Sheet Numbers0main.Sch And power.Sch#3Error Duplicate Sheet Numbers0mcu.Sch And power.SchEnd Report有错误…H EHE…这是什么错误呢…因为我们在设计原理图的时候.没有指定原理图编号…现在我们去改下…HE HE…在MAIN.SCH中执行D---O…大家切换到ORGANIZATION这个菜单…这个红线框内的SHEET下面二个选项…NO是图纸编号…TOTA是指这个原理图的总数…我们在MAIN中把这二项改为NO(1)TOTA(3)再打开MCU.SCH…更改NO(2)TOTA(3)打开POWER.SCH更改为NO(3)TOTA(3).操作完成保存…再切换到MAIN.SCH中执行DRC.功能…DRC输出结果Error Report For:Documents\main.Sch10-Apr-200709:26:30 End Report大家可以看到MAIN.SCH下面分别有二个SCH文件…到此大家就会了…设计层次原理图了….大家可以看到没有错误了…到此原理图设计完毕…下面的内容,熟悉PCB设计的朋友就不用看了.在此制作出来是方便初学者…由于添加封装的工作前面做了.现在就可以输出网表设计PCB了…其实添加封装的工作也可以放在现在来做…也是一样…新建立一个PCB文件.打开PCB1.PCB文件…执行公英制转换…开始画板框…切换到KEEP OUTLAYER禁止布线层画电路板边框…建立完成的边框…现在切换到MAIN.SCH中利用同步器把网表直接转输到PCB….执行结果…点这个红色框菜单…在确保ERROR里面没有任何错误…可以向下拉着看下…如果有错误就是引脚或封装错误…这个问题不在此讲…请去我的博客查看相关资料!!!没有错误.点EXECUTE….直接把网表文件转送到PCB中!!!切换到PCB图中…大家可以看到元件都转送进来了…删掉这二个绿色框框…现在大家可以布局了…H E HE…简单吧…有关于交互布局,自动推挤,铺铜,改元件引脚等N多关于PROTEL99SE的教程…我的博客都很多…。

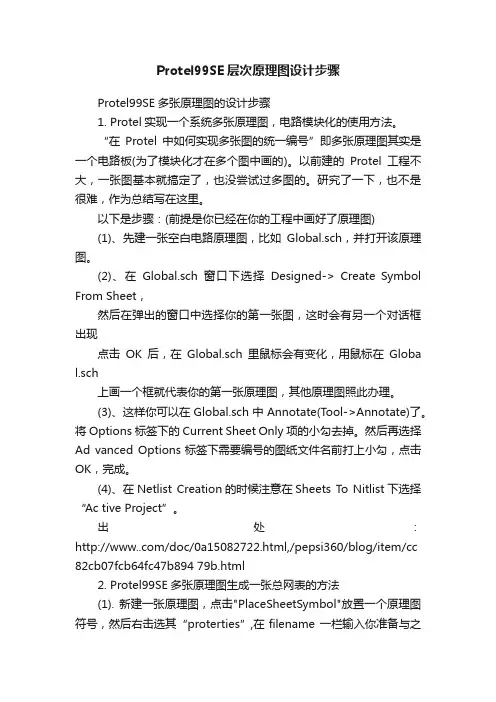

1）、在实际工作中我们可能需要把多张原理图连接起来,在同一PCB文件上进行绘制,具体操作步骤如下:1.首先要确保每张原理图都要放置互相连接的端口(即Port),相连的端口名称要一样.2.新建一个SCH文件或打开一个上面有足够空白空间的SCH文件.3.在选定的SCH文件上,执行Design—Create System From Sheet...命令,选择一个SCH文件,回车确认.4.把生成的方块,放置在合适的地方.5.重复3、4步骤,直至添加完所有相连的SCH文件.6.把每个方块具有相同端口(即Port)用导线相连.7.在此SCH文件上生成网络表.8.新建一个PCB文件,加载所生成的网络表2）、对于元件的编号的解决方法是Protel中实现多张图的统一编号，首先要将多张图纸做成层次原理图，然后点击到总图再选择菜单Tools 下Annotate选项,再将Options标签下的Current sheet only 项的小勾去掉,点击OK,完成. 3）、用Protel99画层次原理图时：ERC检验若出现Duplicate Sheet Numbers 是什么错误？表示是sheet编号重复。
打开SCH图，然后按快捷键，D，O。
在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。
4）、在生成网络表时，执行菜单命令Create Netlist时，若是对于层次原理图的，则应该把“Append sheet number to local”的选项勾上，这样原理图之间就可以找到相应的网络号了。
5）、在protel 99se中用分层式的方法画了几幅电路图，但是这几幅图中的net label标志的线连不起来，标识符号是一样的也连不起来。
有的说设置这些标志符的作用范围，但不知标志符如何设置，才能使这些标识符在所有的图中都是电气相连的。
对于是画层次原理图的，在“Update PCB”中应改选“Net Label and Ports Global: 网络标号＆端口全局有效，即所有同层次子图中的同名端口之间，同名网络之间都视为相互连接。
”目的就是让在不同的图中的同名网络标志的线能连在一起，（布线时）6）、在“Update PCB”若报的是Node not found的错误选项，就要检查元件的原理图或者PCB图是否有不对应的管脚号或者封装名。
布线规则设置布线规则是设置布线的各个规范（象使用层面、各组线宽、过孔间距、布线的拓朴结构等部分规则，可通过Design-Rules 的Menu 处从其它板导出后，再导入这块板）这个步骤不必每次都要设置，按个人的习惯，设定一次就可以。
选Design-Rules 一般需要重新设置以下几点:1、安全间距(Routing标签的Clearance Constraint)它规定了板上不同网络的走线焊盘过孔等之间必须保持的距离。
一般板子可设为0.254mm，较空的板子可设为0.3mm，较密的贴片板子可设为0.2-0.22mm，极少数印板加工厂家的生产能力在0.1-0.15mm，假如能征得他们同意你就能设成此值。
0.1mm 以下是绝对禁止的。
2、走线层面和方向（Routing标签的Routing Layers）此处可设置使用的走线层和每层的主要走线方向。
请注意贴片的单面板只用顶层，直插型的单面板只用底层，但是多层板的电源层不是在这里设置的（可以在Design-Layer Stack Manager中，点顶层或底层后，用Add Plane 添加，用鼠标左键双击后设置，点中本层后用Delete 删除），机械层也不是在这里设置的（可以在Design-Mechanical Layer 中选择所要用到的机械层，并选择是否可视和是否同时在单层显示模式下显示）。
机械层1 一般用于画板子的边框；机械层3 一般用于画板子上的挡条等机械结构件；机械层4 一般用于画标尺和注释等，具体可自己用PCB Wizard 中导出一个PCAT结构的板子看一下3、过孔形状（Routing标签的Routing Via Style）它规定了手工和自动布线时自动产生的过孔的内、外径，均分为最小、最大和首选值，其中首选值是最重要的，下同。
4、走线线宽（Routing标签的Width Constraint）它规定了手工和自动布线时走线的宽度。
整个板范围的首选项一般取0.2-0.6mm，另添加一些网络或网络组（Net Class）的线宽设置，如地线、+5 伏电源线、交流电源输入线、功率输出线和电源组等。
网络组可以事先在Design-Netlist Manager中定义好，地线一般可选1mm 宽度，各种电源线一般可选0.5-1mm 宽度，印板上线宽和电流的关系大约是每毫米线宽允许通过1安培的电流，具体可参看有关资料。
当线径首选值太大使得SMD 焊盘在自动布线无法走通时，它会在进入到SMD 焊盘处自动缩小成最小宽度和焊盘的宽度之间的一段走线，其中Board 为对整个板的线宽约束，它的优先级最低，即布线时首先满足网络和网络组等的线宽约束条件。
5、敷铜连接形状的设置（Manufacturing标签的Polygon Connect Style）建议用Relief Connect 方式导线宽度Conductor Width 取0.3-0.5mm 4 根导线45 或90 度。
其余各项一般可用它原先的缺省值，而象布线的拓朴结构、电源层的间距和连接形状匹配的网络长度等项可根据需要设置。
选Tools-Preferences，其中Options 栏的Interactive Routing 处选Push Obstacle （遇到不同网络的走线时推挤其它的走线，Ignore Obstacle为穿过，Avoid Obstacle 为拦断）模式并选中Automatically Remove （自动删除多余的走线）。
Defaults 栏的Track 和Via 等也可改一下，一般不必去动它们。
在不希望有走线的区域内放置FILL 填充层，如散热器和卧放的两脚晶振下方所在布线层，要上锡的在Top 或Bottom Solder 相应处放FILL。
布线规则设置也是印刷电路版设计的关键之一，需要丰富的实践经验。
自动布线和手工调整1、点击菜单命令Auto Route/Setup 对自动布线功能进行设置选中除了Add Testpoints 以外的所有项，特别是选中其中的Lock All Pre-Route 选项，Routing Grid 可选1mil 等。
自动布线开始前PROTEL 会给你一个推荐值可不去理它或改为它的推荐值，此值越小板越容易100%布通，但布线难度和所花时间越大。
2、点击菜单命令Auto Route/All 开始自动布线假如不能完全布通则可手工继续完成或UNDO 一次（千万不要用撤消全部布线功能，它会删除所有的预布线和自由焊盘、过孔）后调整一下布局或布线规则，再重新布线。
完成后做一次DRC，有错则改正。
布局和布线过程中，若发现原理图有错则应及时更新原理图和网络表，手工更改网络表（同第一步），并重装网络表后再布。
3、对布线进行手工初步调整需加粗的地线、电源线、功率输出线等加粗，某几根绕得太多的线重布一下，消除部分不必要的过孔，再次用VIEW3D 功能察看实际效果。
手工调整中可选Tools-Density Map 查看布线密度，红色为最密，黄色次之，绿色为较松，看完后可按键盘上的End 键刷新屏幕。
红色部分一般应将走线调整得松一些，直到变成黄色或绿色。
切换到单层显示模式下（点击菜单命令Tools/Preferences，选中对话框中Display栏的Single Layer Mode）将每个布线层的线拉整齐和美观。
手工调整时应经常做DRC，因为有时候有些线会断开而你可能会从它断开处中间走上好几根线，快完成时可将每个布线层单独打印出来，以方便改线时参考，其间也要经常用3D显示和密度图功能查看。
最后取消单层显示模式，存盘。
如果器件需要重新标注可点击菜单命令Tools/Re-Annotate 并选择好方向后，按OK钮。
并回原理图中选Tools-Back Annotate 并选择好新生成的那个*.WAS 文件后，按OK 钮。
原理图中有些标号应重新拖放以求美观，全部调完并DRC 通过后，拖放所有丝印层的字符到合适位置。
注意字符尽量不要放在元件下面或过孔焊盘上面。
对于过大的字符可适当缩小，DrillDrawing 层可按需放上一些坐标（Place-Coordinate）和尺寸（（Place-Dimension）。
最后再放上印板名称、设计版本号、公司名称、文件首次加工日期、印板文件名、文件加工编号等信息（请参见第五步图中所示）。
并可用第三方提供的程序来加上图形和中文注释如BMP2PCB.EXE 和宏势公司ROTEL99 和PROTEL99SE 专用PCB 汉字输入程序包中的FONT.EXE 等。
对所有过孔和焊盘补泪滴补泪滴可增加它们的牢度，但会使板上的线变得较难看。
顺序按下键盘的S 和A 键（全选），再选择Tools-Teardrops，选中General 栏的前三个，并选Add 和Track 模式，如果你不需要把最终文件转为PROTEL 的DOS 版格式文件的话也可用其它模式，后按OK 钮。
完成后顺序按下键盘的X 和A 键（全部不选中）。
对于贴片和单面板一定要加。
放置覆铜区将设计规则里的安全间距暂时改为0.5-1mm 并清除错误标记，选Place-Polygon Plane 在各布线层放置地线网络的覆铜（尽量用八角形，而不是用圆弧来包裹焊盘。
最终要转成DOS 格式文件的话，一定要选择用八角形）。
下图即为一个在顶层放置覆铜的设置举例：设置完成后，再按OK 扭，画出需覆铜区域的边框，最后一条边可不画，直接按鼠标右键就可开始覆铜。
它缺省认为你的起点和终点之间始终用一条直线相连，电路频率较高时可选Grid Size 比Track Width 大，覆出网格线。
相应放置其余几个布线层的覆铜，观察某一层上较大面积没有覆铜的地方，在其它层有覆铜处放一个过孔，双击覆铜区域内任一点并选择一个覆铜后，直接点OK，再点Yes 便可更新这个覆铜。
几个覆铜多次反复几次直到每个覆铜层都较满为止。
将设计规则里的安全间距改回原值。
最后再做一次DRC选择其中Clearance Constraints Max/Min Width Constraints Short Circuit Constraints 和Un-Routed Nets Constraints 这几项，按Run DRC 钮，有错则改正。
全部正确后存盘。
多Part元件的绘制方法在绘制完一个单元后，接着绘制下一个单元（Part）。
