第一章电子线路CAD概述一、电子线路 CAD 有关的基本知识1.原理图设计原理图:用图形符号表示出电路原理即各元器件之间的逻辑关系的图形(表达电路设想和构思)。
图形符号:元器件、连线、电连接点(Junction)2.PCB 设计印刷电路板(PCB):通常把在绝缘材上,按预定设计,制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。
而在绝缘基材上提供元器件之间电气连接的导电图形,称为印制线路。
这样就把印制电路或印制线路的成品板称为印制线路板,亦称为印制板或印制电路板。
PCB 应用:几乎能见到的电子设备都离不开它,小到电子手表、计算器、通用电脑,大到计算机、通迅电子设备、军用武器系统,只要有集成电路等电子无器件,它们之间电气互连都要用到 PCB。
PCB 作用:它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性,如特性阻抗等。
同时为自动锡焊提供阻焊图形;为元器件插装、检查、维修提供识别字符和图形。
二、Protel99 EDA 软件基本知识电子设计指实现一个电子产品从设计构思、电学设计到物理结构设计实现全过程,其最基本的完整过程为:1.电路原理设计2.电路信号仿真3.产生网络表及其它报表(原理图与印刷图的主要接口)4.印刷电路板设计5.信号完整性分析三、Protel99 运行环境及安装基本界面由四个部分组成:菜单栏、工具栏、项目管理器窗口、设计窗口(标题栏、项目卡)。
1.菜单栏功能:进行各种命令操作、设置各种参数、进行各种开关的切换组成:●开始启动时:File、View和Help三项及系统菜单项File 用于文件管理View 用于切换管理器、状态栏、命令行开与关Help 用于打开帮助文件●进入设计后:加入其它若干功能项菜单栏属性设置:定制菜单栏(用 Mouse 双击菜单栏前图标即进入设置窗口)2.设计窗口全部组成菜单栏主工具条设计管理器●设计浏览器:用于管理设计数据库●浏览管理器:浏览库管理(如元件库管理器、封装库管理器)设计管理器切换标签:切换设计浏览器和浏览管理器设计工作站:显示当前网络下进行同一项目设计时的工作状态设计工作组:用设定用户的操作权限设计主界面:设计工作的操作界面文件切换标签:用来切换当前被激活的文件状态栏:显示当前设计状态命令栏:当前用户正在使用或可以使用的命令搜索式帮助系统菜单(设计浏览器主菜单)功能:主要用来设置客户端的工作环境和各服务器的属性启动:在面板上单击 Mouse 右键或用Mouse 左键点击图标●Server...服务器设置(管理所有服务器):安装、打开、停止、安全性、属性等。
PROTEL99SE的SCH原理图元件库的建立方法
SCH原理图元件库的建立方法:
(1)、打开protest99 se软件,在“Documents”文件夹下创建元件库,右键鼠标选择“New”
(2)、如下图,选择SCH元件库的建立图标(Schematic Library Document)
(3)、修改SCH元件库文件的名字

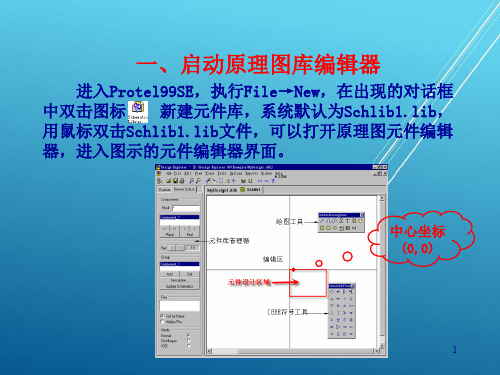

(4)、双击SCH元件库图标,进入元件库编辑界面,默认有一个元件名,可以直接建立或者删除新建。
新建如下图:
(5)、点击后弹出一个新建窗口,输入元件名称:
(6)、在工具里面点击矩形图标,如下图:
(7)、在0.0坐标的位置放置矩形图标,拖动矩形工具拉出适当的大小。
(8)、在工具里面再点击下图的元件角的图标
(9)、按键盘上的“Tab”键,对此元件脚进行初始设置,主要是设置元件脚的名字(name)和标号(number),name主要输入元件脚的功能,比如:VCC、P01等,number输入:数字或A、K、B、E、C等
(10)、对元件脚设置完毕后,放置时需要注意的是带圆点的一边一定要再矩形框的外面,这个圆点是连接电气线路的关键点。
放置后的效果如下图:
(11)、芯片管脚全部放置完成后需要对元件的封装和进行设置
设置元件的编号和封装(例如:U?和DIP8)。
(12)、建立放大电路的SCH库
(12-1)、先制作放大电路的1路
(12-2)、再通过“Ner Part”制作第二个放大电路
(12-3)、制作后的效果如下图:
(13)、建立完元件库后发现名称错误,修改的方法:
点击“Tools菜单”内的“Rename Component”进修修改。
创建原理图元件库尽管Protel99se软件自带了许多不同种类、不同型号的元件,但是随着电子技术的发展,某些新型电子器件(如A TMEGA8单片机)及非标元件(如各种类型的继电器),在Protel99se软件自带的元件库中是找不到的。
要使用这些元器件,就必须实现自行创建。
下面介绍创建原理图元件库的方法,同时介绍如何将Protel99se软件自带元件库中的元件拷贝到自己的元件库中,以及如何自行绘制元件。
对于相应元件封装库的创建,我们将在下一节中讲述。
一、启动原理图元件编辑器,并创建“通用元件.ddb”原理图元件库。
1.如图5.1所示,依次单击Protel99se主窗口的File(文件)/New(新建)菜单。
图5.12.执行上述命令后,弹出图5.2 “新建设计数据库”对话框。
图5.2 新建设计数据对话框3.将Database File Name文本框中的文件名更改为“通用元件.ddb”,如图5.3。
图5.34.点击图5.3中的(浏览)按钮,弹出图5.4保存文件对话框。
5.点击“保存在(I):”下拉列表框中的按钮,将文件存储路径更改为/Program File/Design Explorer99SE/Library/Sch,图5.5。
图5.56.点击按钮,就可一把“通用元件.ddb”保存在Sch文件夹中,如图5.6。
图5.6注意:将自行创建的元件库保存在Sch文件夹中的主要目的是:使自行创建的元件库与Protel99se本身的元件库具有同等地位,7.点击按钮,弹出图5.7窗口。
8.双击图标,打开“通用元件.ddb”数据库文件夹,如图5.8。
图5.89.依次单击图5.8中的File/New菜单,弹出“选择文件类型”对话框,如图5.9。
图5.9 选择文件类型10.双击图标,启动原理图元件编辑器,如图5.10。
图5.1011.先将原理图库文件名改为“通用元件.lib”,然后双击图标,弹出图5.11所示编辑原理图元件窗口。

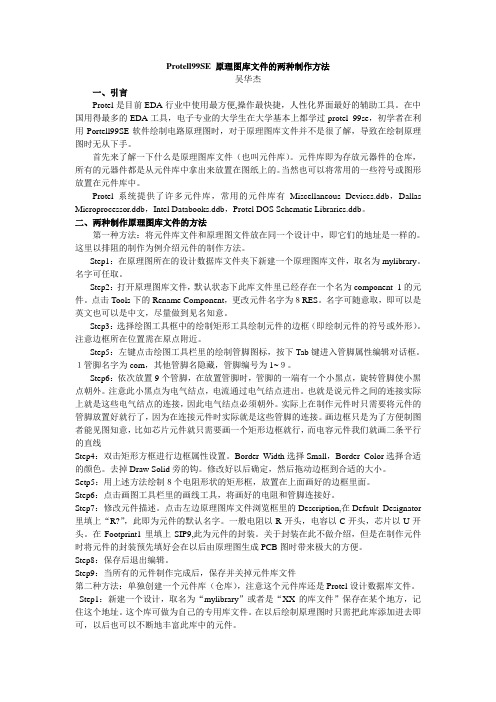

Protell99SE 原理图库文件的两种制作方法吴华杰一、引言Protel是目前EDA行业中使用最方便,操作最快捷,人性化界面最好的辅助工具。
在中国用得最多的EDA工具,电子专业的大学生在大学基本上都学过protel 99se,初学者在利用Portell99SE软件绘制电路原理图时,对于原理图库文件并不是很了解,导致在绘制原理图时无从下手。
首先来了解一下什么是原理图库文件(也叫元件库)。
元件库即为存放元器件的仓库,所有的元器件都是从元件库中拿出来放置在图纸上的。
当然也可以将常用的一些符号或图形放置在元件库中。
Protel系统提供了许多元件库,常用的元件库有Miscellaneous Devices.ddb,Dallas Microprocessor.ddb,Intel Databooks.ddb,Protel DOS Schematic Libraries.ddb。
二、两种制作原理图库文件的方法第一种方法:将元件库文件和原理图文件放在同一个设计中,即它们的地址是一样的。
这里以排阻的制作为例介绍元件的制作方法。
Step1:在原理图所在的设计数据库文件夹下新建一个原理图库文件,取名为mylibrary。
名字可任取。
Step2:打开原理图库文件,默认状态下此库文件里已经存在一个名为component_1的元件。
点击Tools下的Rename Component,更改元件名字为8RES。
名字可随意取,即可以是英文也可以是中文,尽量做到见名知意。
Step3:选择绘图工具框中的绘制矩形工具绘制元件的边框(即绘制元件的符号或外形)。
注意边框所在位置需在原点附近。
Step5:左键点击绘图工具栏里的绘制管脚图标,按下Tab键进入管脚属性编辑对话框。
1管脚名字为com,其他管脚名隐藏,管脚编号为1~9。
Step6:依次放置9个管脚,在放置管脚时,管脚的一端有一个小黑点,旋转管脚使小黑点朝外。
注意此小黑点为电气结点,电流通过电气结点进出。
第27卷第12期图1功能参数设置对话框原理图摘要:文章主要介绍了初学者在开始学习Protel99SE 绘图时容易出现的一些错误,以及教师在教学过程中应注意的实际应用的教学方法。
关键词:Protel 99SE ;电路原理图的设计;原理图元件库中图分类号:G424.24文献标识码:A 文章编号:1006-8937(2008)12-0005-03Abstract:This paper focuses on the teaching methods of practical application,introduces some mistakes that the beginners easily make when learning Protel 99SE graphics,as well as the problems that the teachers should pay attention in the teaching process.Keywords:Protel 99SE ;design of circuit diagram ;diagram components libraries 浅谈Protel 99SE 原理图元件库的制作(湖南生物机电职业技术学院计算机系,湖南长沙410126)Simply discussing on the facture of Protel 99SE diagramcomponents librariesLIU Xing-wang(Dept.ofComputerScience,HunanBiologicalandElectromechanicalPolytechnicSchool,Changsha,Hunan410126,China)收稿日期:2008-08-13作者简介:刘兴旺(1971—),男,湖南长沙人,大学本科,助理实验师,主要研究方向:电气设备开发与设计。
实验二 Protel99SE原理图元件的制作
实验时间:2014年11月14 日;实验学时:2学时;实验成绩:
一.实验目的:
1.掌握Protel99SE软件原理图元件库的编辑与管理
2.掌握绘制元件符号的方法
3.掌握编辑已有元件符号的方法
二.实验内容
1.在实验1创建的设计数据库下,新建一个原理图元件库文件,命名为“你的姓名全拼_Favorate.lib”
(比如:Lixiaofang_Favorate.lib)
2.打开原理图元件库Protel DOS Schematic Libraries.ddb文件,浏览7426、7437、74132元件,看看是否与74ALS00的图形一样?并把74LS00元件复制到“你的姓名全拼_Favorate.lib”元件库中,思考“元件组”的意义是什么?并可在书写实验报告时选择回答“思考题6”。
3.设置电路图纸设置为A4。
绘制一个半径为20mil,线宽为Medium的半圆弧线;绘制一个半径为20mil的圆形;
并将所绘制图形粘贴到实验报告中!
4.在自己建的元件库文件“你的姓名全拼_Favorate.lib”中创建数码管REDCA和4006芯片2个元件:
(1)制作如图1所示的数码管符号,元件名为REDCA,元件外形尺寸为90mil×60mil,引脚长度为
默认长度。
图1 数码管REDCA
表1 数码管REDCA的引脚属性
(2) 绘制如图2所示的4006,元件封装设置为DIP14,元件外形尺寸为90mil×80mil,引脚长度为20mil,各引脚信息如下:
图2 元件4006(注意:引脚7和14被隐藏了)
5.将Miscellaneous Devices.ddb元件库中的RES2、ELECTRO1、NPN复制到“你的姓名全拼_Favorate.lib”元件库中。
6.打开Miscellaneous Devices.ddb元件库中的DIODE元件,修改引脚号属性:将引脚号1改为A,引脚号2改为K;并将修改后的DIODE元件复制到“你的姓名全拼_Favorate.lib”元件库中。
7.将自建的“你的姓名全拼_Favorate.lib”文件导出到Design Explorer 99 SE\Library\Sch文件夹中,并从实验1中创建的原理图文件中添加“你的姓名全拼_Favorate.lib”元件库。
三.实验步骤:
1.新建一个原理图元件库文件,命名为“你的姓名全拼_Favorate.lib”(比如:
Lixiaofang_Favorate.lib)
2.按路径Design Explorer 99 SE\Library\Sch打开原理图元件库文件Protel DOS Schematic
Libraries.ddb按实验内容2进行浏览。
3.在新建的“你的姓名全拼_Favorate.lib”中绘制实验内容3和4。
具体步骤如下:
(1)绘制元件外形;
(2)放置引脚、根据表1、表2编辑引脚属性;
(3) 全局修改引脚长度,并隐藏地和电源引脚
(4) 打开菜单栏Tools\Rename Component,分别重命名元件为REDCA和4006;
(5) 单击Browse Schlib管理器中的Description按钮,编辑元件标号、封装、描述
等信息。
(6) 将所绘制的元件REDCA和4006粘贴到实验报告中(不带图纸)
4.按路径Design Explorer 99 SE\Library\Sch打开原理图元件库文件Miscellaneous
Devices.ddb,找到RES2、ELECTRO1、NPN元件,复制到“你的姓名全拼_Favorate.lib”元件库中。
5.按照实验内容6的要求修改DIODE的引脚属性;修改后复制到“你的姓名全拼
_Favorate.lib”元件库中。
6.现在数一数你创建的“你的姓名全拼_Favorate.lib”元件库是不是一共有6个元件?在Explorer
浏览器中找到“你的姓名全拼_Favorate.lib”,鼠标右键单击该库名,弹出菜单,选择Export,按内容7要求导出该库。
7.打开实验1中新建的“你的姓名全拼_甲乙类放大电路.Sch”文件,把“你的姓名全拼_Favorate.lib”
添加到元件库列表区。
四.思考题(任选四道回答)
1.原理图元件库文件的扩展名与原理图文件的扩展名各是什么?
答:Lib,Sch。
2.将自己绘制的元件符号应用到原理图中,怎样操作?
答:在原理图元件库文件下新建元件,绘制元件符号,保存,将该元件库文件导出,然后在原理图文件中添加该元件库,在元件库中选中该元件,放置,完成。
3.在SchLib Drawing Tools工具栏中,哪一个按钮绘制的图形具有电气特性?
答:Wiring Tools。
4.请写出引脚属性对话框中各个引脚电气特性的含义。
5.元件模式有几种?什么是正逻辑?什么是负逻辑?
6.菜单操作Tools\New Component与Browse Schlib中的Add按钮操作的区别是什么?
答:Tools\New Component是在元件库中增加一个新的元件,Browse Schlib中的Add按钮操作是将新建的有相同的功能元件放入元件组中。
