一、介绍测井曲线的用途- 二、测井资料的综合运用一、划分岩层界面二、确定地层的电阻率三、确定地层的孔隙度四、确定地层传声速度五、确定地层的含泥量六、确定地层的含H量七、确定地层的密度八、综合判断地层的岩性九、综合判断油气水层1、⑴渗透层。

⑵油气层都是高阻层，其电阻率相当于标准水层2-3倍，油层3.2-4.8Ωm。

⑶标准水层其电阻率接近于同井段的泥岩。

在所研究井段没有砂岩，可近似地以泥岩电阻率来替代标准水层的电阻率。

2、⑴油层：高阻渗透层，电阻曲线幅度高，特别是在4m曲线必须有鼓包，4m幅度越高，油层越好，自然电位异常通常小于水层，声波为中值。

⑵气层：高阻渗透层，电阻曲线幅度高，4m曲线有鼓包。

声波时差大，甚至比泥岩还要大，而且有周波跳跃的现象，中子伽马通常幅度高。

⑶水层：低阻渗透层（淡水层例外为高阻层），当地层矿化度比较高时，中子伽马幅度比较高，通常情况较低，自然电位通常比较大（与油层作比较）。

十、油气水界面的化分1、油水界面的划分：⑴电阻曲线上有明显幅度变化，含油部分幅度高，含水部分幅度低。

⑵感应曲线上在油水界面上幅度变化特别明显。

⑶自然电位曲线在油水界面上有一个不很明显的台阶，含油部分异常小，含水部分异常大。

⑷密度曲线在油水界面上有微弱的台阶，含油部分密度小，含水部分密度较大。

⑸声波在油水界面含油部分时差大，含水部分时差小，油层在4m曲线上一定有鼓包。

2、油气界面的划分：⑴声波时差在油气界面有明显的幅度变化，气层时差大，油层时差小，气层周波跳跃，在油气界面有不太明显的幅度变化。

⑵中子伽马在油气界面上有不太明显的变化，长源距气层的幅度高，油层的幅度小。

3、气水界面的划分：⑴声波时差在气水界面上明显的幅变化，含水部分时差小，含气部分时差大，含气部分有周波跳跃。

⑵密度曲线在气水界面上有明显的幅度变化，气层部分密度小，含水部分密度大。

⑶中子伽马曲线在气水界面上有不明显的变化，短源距气层部分幅度高，水层部分幅度低，（但有例外，当水层矿化度比较高，曲线幅度变化不明显）。

第一节：试井分析中的一些基本概念第二章 试井分析的基础理论及基本方法第一节 试井分析中的一些基本概念1、无因次量2、压力降落与压力恢复试井3、井筒存储效应4、表皮效应5、试井曲线与曲线特征6、压力导数7、探测半径8、试井模型9、流动状态1、无因次量无量纲化的优点是：①便于数学模型的推导与应用②数学模型具有普遍意义③便于建立试井典型曲线图版④便于求解物理问题并得出通用性认识2、压力降落与压力恢复试井压降曲线示意图2、压力降落与压力恢复试井压力恢复曲线示意图3、井筒存储系数（1）生产过程中，环形空间没有充满液体，关井后继续流入井中，液面上升；（2）井筒中充满液体，关井后受压缩，继续流入井中。

油井刚开井或关井时，由于原油具有压缩性等多种原因，地面与井底产量不等，在进行压力恢复试井时，由于地面关井，因此关井一段时间内地层流体继续流入井筒，简称续流（Afterflow）其原因：开井生产时，将先采出井筒中原来储存的被压缩的流体，简称为井筒存储。

井筒存储和续流的影响近似是等效的，称为井筒存储效应。

在压力降落与压力恢复曲线分析时都可用存储效应与相应的井筒存储系数表征。

用井筒存储系数表示井筒存储效应的强弱程度，用C表示： 即井筒原油的弹性能所储存或释放的原油的能力。

¾C的物理意义：压力每改变单位压力井筒所储存或释放的流体的体积。

dv V C dp PΔ==Δ3、井筒存储系数若原油是单相的(并充满井筒) ，则：式中C 0为井筒中原油的压缩系数， V为井筒有效容积。

00VC p V C VC p pΔΔ===ΔΔ0V VC p Δ=Δ¾上式计算的C称为“由完井资料计算的井筒存储系数”，记作C 完井。

它是在井筒中充满单相原油，封隔器密封，井筒周围没有与井筒相连通的裂缝等条件下算得的。

因此C 完井是井筒存储系数的最小值。

试井分析中的一些重要概念-井筒存储系数3、井筒存储系数④液面不到井口(井筒不充满液体)的情形， C值会更大。

1 水平井的流动期及曲线特征水平井试井分析成功的关键是如何确定水平井不同流动期的开是时间和结束时间, 进而根据不同流动阶段来选择适当的方法估算地层参数。

一般水平井压力测试中出现4个流动期。

(1) 早期垂直( 不稳定) 径向流期。

它可分为第一早期径向流动期和第二早期径向流动期。

在关井后的第一个流动期为液体环绕水平井呈圆柱形的径向流动, 也称第一早期径向流动期。

当K z / K r 的比值比较大时这第一径向流动期不明显。

在水平井靠近某一非流动边界时, 在第一径向流动期以后会出现呈半圆柱形的径流动期, 即第二早期径向流动期, 在半对数图上, 这一流动期的半对数直线的斜率是第一流动期的2倍。

早期径向流期的诊断方法与常规直井的径向流诊断方法相同, 但实际情况下, 由于井筒储存效应的影响, 早期垂直径向流期不易见到。

(2) 中期线性流动期。

这一流动期一般发生在水平井段比储层厚度长的情况下。

对于不渗透边界, 一旦不稳定达到了顶底边界, 线性流动期将出现。

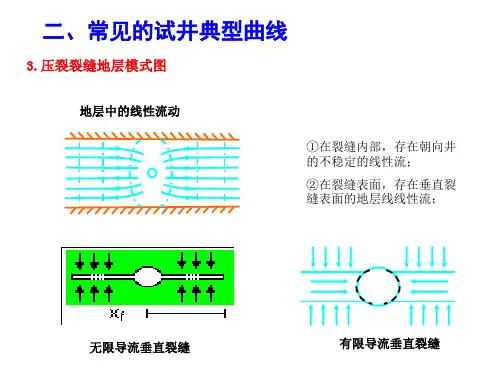

这与整个井段流动效应相水平井的两个末端流动效应可以忽略,这种线性流动类似于垂直裂缝的情况, 可用线性流图来诊断。

(3) 中期( 不稳定) 拟径向流动期。

在生产时间足够长以后, 在水平面上环绕水平井段的流动进入一个近似的径向流动期, 即中期拟径向流动期。

这一流动期类似于垂直井的无限作用径向流, 在这个流动期压力传到足够远时, 水平井段就像在地层中部的一个点源。

如果储层的宽度与水平井段长度相比不大, 那么, 这一流动期就难见到(4) 晚期线性流动期。

一般储层的伸展是有限的,并且储层的顶、底也可能不是封闭的, 结果会出现以下的流动期: 一是晚期线性流动期, 如果水平井位于两条不渗透边界所阻挡的长条储层之中, 拟径向流之后可见类似于垂直裂缝中的线性流动期。

这一流动期同样可用线性流图来诊断。

如果储层是无限延伸的, 这一流动期将不会出现。

二是稳定流动期, 如果存在气顶或底水式的定压边界, 中期线性流动期和拟径向流动期将不存在, 代之以稳定流动期。

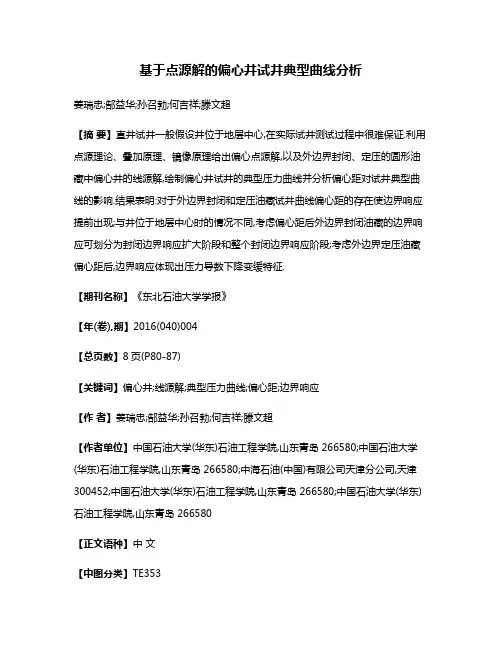

基于点源解的偏心井试井典型曲线分析姜瑞忠;郜益华;孙召勃;何吉祥;滕文超【摘要】直井试井一般假设井位于地层中心,在实际试井测试过程中很难保证.利用点源理论、叠加原理、镜像原理给出偏心点源解,以及外边界封闭、定压的圆形油藏中偏心井的线源解,绘制偏心井试井的典型压力曲线并分析偏心距对试井典型曲线的影响.结果表明:对于外边界封闭和定压油藏试井曲线偏心距的存在使边界响应提前出现;与井位于地层中心时的情况不同,考虑偏心距后外边界封闭油藏的边界响应可划分为封闭边界响应扩大阶段和整个封闭边界响应阶段;考虑外边界定压油藏偏心距后,边界响应体现出压力导数下降变缓特征.【期刊名称】《东北石油大学学报》【年(卷),期】2016(040)004【总页数】8页(P80-87)【关键词】偏心井;线源解;典型压力曲线;偏心距;边界响应【作者】姜瑞忠;郜益华;孙召勃;何吉祥;滕文超【作者单位】中国石油大学(华东)石油工程学院,山东青岛 266580;中国石油大学(华东)石油工程学院,山东青岛 266580;中海石油(中国)有限公司天津分公司,天津300452;中国石油大学(华东)石油工程学院,山东青岛 266580;中国石油大学(华东)石油工程学院,山东青岛 266580【正文语种】中文【中图分类】TE353目前，考虑外边界条件的圆形地层直井试井分析一般均假设井位于地层中心[1-9]。

在实际试井测试中由于地层条件存在复杂性，很难出现井位于地层中心的理想情况，因此有必要对偏心井问题进行研究。

Muskat M、葛家理等利用镜像反映法得到圆形地层考虑外边界条件的偏心井稳定产量公式[10-11]，刘洪等采用边界元方法研究封闭地层中偏心井的不稳定产量变化[12]，但关于偏心井不稳定试井的研究极少。

笔者采用偏心距描述偏心井在地层中的位置，利用点源理论得到外边界定压和封闭油藏中偏心井的线源解，从而得到偏心井试井问题的解析解和典型试井曲线，为偏心井试井分析提供依据。

320CPCI 中国石油和化工石油工程技术调驱效果试井曲线规律研究唐　莉（中原油田分公司石油工程技术研究院）摘 要：油田进入中后期后，调剖调驱成为控水稳油的重要手段。

注聚合物后，储层非均质性、地下流体的性质和流度发生了变化，通过对调驱井措施前后各个阶段的试井曲线动态特征及相关变化进行分析，研究化学驱油气水运动规律及其开采特点，分析储层及流体特征布，为进一步提高化学采油效果提供有价值的科学依据。

关键词：调驱前　调驱后　试井曲线变化　地层参数调驱通过注入具有粘弹性的固体粘膨颗粒，在地层形成架桥结构，引起储层物性发生变化，大孔道渗透率下降，井组间的压力系统、表皮系数改变，井组间的压力系统、表皮系数改变，对试井曲线形态特征产生影响。

通过研究调驱井调驱前后试井曲线特征变化规律，分析储层及流体特征布，可评价调驱效果，优化调驱参数。

1 试井曲线影响因素分析利用试井曲线来“反演”调驱后油藏渗流特征的变化，可分析预测调驱井受效趋势，定性评价调驱效果。

在调驱措施实施前后，有以下几个因素会对试井曲线造成较大影响。

1.1 油田非均质性中原油田经过长期开发，部分储层已经形成大孔道、高渗条带，储层平面、层间变异系数加大，非均质严重，试井曲线特征具有多样性。

1.2 调驱剂注入强度影响受注入强度影响，注入强度高，油井受效速度快，试井曲线形态变化幅度大，反之，变化小或者变化不明显。

注入浓度过高又会造成开发过程中注入困难，因此要控制合理的注入浓度。

2 试井评价方法研究2.1 调驱前试井解释方法研究（1）不同高渗条带组合下试井模型分析油田在长期注水过程中，部分油层形成大孔道。

通过研究，当存在高渗条带时，主要影响试井双对数曲线后期上翘斜率。

早期续流段较短或者部分缺失，晚期段平行向上攀升，当存在一条高渗条带时，双对数上翘斜率最大。

（2）不同kh 极差条件下试井模型分析当高渗条带与基岩kh 极差在10倍、100倍条件下下，试井双对数曲线发生明显变化，其中当达到100倍极差时，曲线出现1/2斜率裂缝井特征。

类型及探测对象原理及特点应用范围使用条件特征曲线感应测井CON （地层的电导率或地层的电阻率）一、原理：感应测井是利用电磁感应原理研究地层电阻率的一种方法，属于电阻率测井方法的一种。

当正弦交流电通过发射线圈时，在周围地层中形成交变电磁场。

设想把地层分成许多以井轴为中心的圆环，每个圆环相当于一导电环。

在交变电磁场的作用下，导电地层中的这些圆环就会产生感应电流，感应电流是以井轴为中心的圆状的闭合电流环（涡流），涡流本身又会形成二次交变电磁场，在二次交变电磁场的作用下，接收线圈中产生了感应电动势。

接收线圈中感应电动势的大小与涡流电流强度有关，而涡流电流强度则取决于地层电导率。

所以通过测量接收线圈中的感应电动势，便可了解地层的导电性。

二、特点：⒈以地层的中心为对称；⒉高阻层上高值，低阻层上有低值；⒊岩层界面对应于曲线的半幅点。

一、应用范围：1.确定油水、气水界面，判断油层、水层。

油层：RILD>RILM>RFOC水层：RILD<RILM<RFOC纯泥层：RILD、RILM基本重合（RILM：中感应视电阻率；RILD：深感应视电阻率；RFOC:八侧向电阻率；）2.确定地层岩性；⒊确定岩层真电阻率，电导率=1/电阻率4.划分渗透层二、影响因素：感应测井受相对的低电阻率部份影响大，因此地层水矿化度比泥浆矿化度较大时，感应测井对水层反映灵敏，可以较好地把水层识别出来。

在纵向上，受高阻邻层影响较小，对低电阻率地层反应灵敏，因此在一定的条件下，选择感应测井要比侧向测井优越。

1.淡、咸水泥浆都可用。

2.下过套管的井不使用。

3. 适用于干井或油基泥浆井及低阻地层，在采用油基泥浆和空气钻井的情况下，电测井无法进行，为此设计了以电磁感应原理为基础的感应测井。
