测井曲线的识别与应用一、测井曲线资料应用的意义测井资料在油、气田的勘探与开发中有广泛的的用途，大体可分为在裸眼井中的应用和套管井中的应用，及其它一些专门目的的应用。
在裸眼井中，测井资料主要用于寻找油、气层,并对储集层的孔隙性、渗透性和含油性作出评价，为油、气田的开发决策提供信息；在套管井中,测井资料主要用于开发过程中油、气层的动态分析，为油、气田开发的合理调整提供资料.二、常用的测井曲线的类型常用的测井曲线有：自然电位曲线、自然伽玛测井曲线、微电位测井曲线、微梯度测井曲线、深感应测井曲线、中感应测井曲线、4米电阻测井曲线、声波时差测井曲线、井径测井曲线等。
三、常用测井曲线识别第一节自然电位测井在钻开岩层时，井壁附近产生的电化学活动能形成一电场,该场产生的电位就叫自然电位,其产生的原因是地层水矿化度和泥浆滤液矿化度压力不同,以及泥浆压力与地层压力不同。
在砂泥岩剖面中，自然电位曲线以泥岩为基线，只在砂质渗透性岩层处，才出现自然电位曲线异常，所以我们可以利用它来划分渗透性岩层.纯砂岩井段出现最大的负异常,含泥质的砂岩负异常幅度较低，而且随泥质含量的增多负异常幅度下降。
此外通过自然电位曲线幅度还可判断渗透层孔隙中所含流体的性质，一般含水砂岩的自然电位幅度比含油砂岩的自然电位幅度要高。
自然电位曲线的应用仅限于淡水泥浆钻的井，因为自然电位曲线幅度（偏离泥岩基线的幅度）与地层水含盐量和井中流体含盐量之差有关。
一、SP曲线和GR曲线测井基本原理用淡水泥浆钻井时，由于地层水矿化度小于泥浆滤液矿化度而在砂岩段形成扩散电位——在井眼内砂岩段靠近井壁的地方负电荷富集，地层内砂岩段靠近井壁的地方正电荷富集，导致砂层段井眼泥浆的电势低于砂层电势，正象一个平行于地层且正极指向地层的“电池”（第一个）。
在泥岩段，因为泥浆滤液与地层水之间存在矿化度差及选择性吸附作用形成吸附电位——在井眼内泥岩段靠近井壁的地方正电荷富集，地层中泥岩段负电荷富集，导致泥岩段井眼泥浆的电势高于地层电势，正象一个平行于地层且正极指向井眼的“电池”（第二个）。
又因为泥浆和地层各具导电性，正象两条导线把以上两个“电池”串联了起来而形成回路，这样在地层中电流从砂岩段（第一个电池正极）流向泥岩段（第二个电池负极）；在井眼中电流从泥岩段（第二个电池正极）流向砂岩段（第一个电池负极）。
在此回路中，地层也充当电阻的作用，总电动势等于扩散电动势和吸附电动势之和。
用M电极在井眼中测的自然电流在泥浆中产生的电位降即得自然电位曲线。
其值在正常情况下与对应地层中泥质含量关系密切，砂岩中泥质含量增加，则电位降下降，异常幅度减小；砂岩中泥质含量下降，则电位降上升，异常幅度增大。
另外，当泥浆柱与地层流体间存在压力差时发生过滤作用形成过滤电动势——动电学电位。
沉积岩的放射形取决于岩石中放射性元素的含量，放射性元素的含量主要取决于粘土和泥质的含量，粘土和泥质含量越高放射性越强。
GR曲线主要测量地层的放射性。
1、曲线幅度反映沉积时水动力能量的强弱；2、曲线形态反映物源供给的变化和沉积时水动力条件的变化；3、顶、底部形态的变化反映沉积初、末期水动力能量和物源供给的变化速度；4、曲线的光滑程度水动力对沉积物改造所持续时间的长短；5、曲线的齿中线组合方式反映沉积物加积特点；6、曲线包络形态反映在大层段内垂向层序特征和多层砂在沉积过程中能量的变化。
影响自然电位曲线异常幅度的因素：（1）岩性、地层水与泥浆含盐度比值的影响。

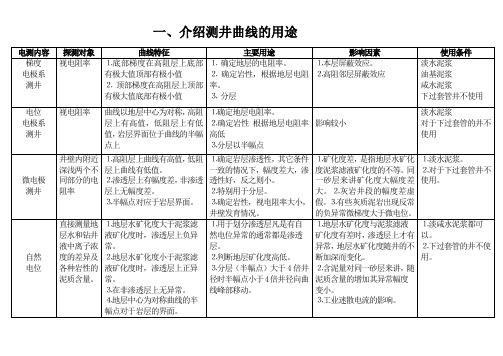

一、介绍测井曲线的用途二、测井资料的综合运用一、划分岩层界面二、确定地层的电阻率四、确定地层传声速度五、确定地层的含泥量三、确定地层的孔隙度六、确定地层的含H量七、确定地层的密度八、综合判断地层的岩性九、综合判断油气水层1、⑴渗透层。
⑵油气层都是高阻层，其电阻率相当于标准水层2-3倍，油层3.2-4.8Ωm。
⑶标准水层其电阻率接近于同井段的泥岩。
在所研究井段没有砂岩，可近似地以泥岩电阻率来替代标准水层的电阻率。
2、⑴油层：高阻渗透层，电阻曲线幅度高，特别是在4m曲线必须有鼓包，4m幅度越高，油层越好，自然电位异常通常小于水层，声波为中值。
⑵气层：高阻渗透层，电阻曲线幅度高，4m曲线有鼓包。
声波时差大，甚至比泥岩还要大，而且有周波跳跃的现象，中子伽马通常幅度高。
⑶水层：低阻渗透层（淡水层例外为高阻层），当地层矿化度比较高时，中子伽马幅度比较高，通常情况较低，自然电位通常比较大（与油层作比较）。
十、油气水界面的化分1、油水界面的划分：⑴电阻曲线上有明显幅度变化，含油部分幅度高，含水部分幅度低。
⑵感应曲线上在油水界面上幅度变化特别明显。
⑶自然电位曲线在油水界面上有一个不很明显的台阶，含油部分异常小，含水部分异常大。
⑷密度曲线在油水界面上有微弱的台阶，含油部分密度小，含水部分密度较大。
⑸声波在油水界面含油部分时差大，含水部分时差小，油层在4m曲线上一定有鼓包。
2、油气界面的划分：⑴声波时差在油气界面有明显的幅度变化，气层时差大，油层时差小，气层周波跳跃，在油气界面有不太明显的幅度变化。
⑵中子伽马在油气界面上有不太明显的变化，长源距气层的幅度高，油层的幅度小。
3、气水界面的划分：⑴声波时差在气水界面上明显的幅变化，含水部分时差小，含气部分时差大，含气部分有周波跳跃。
⑵密度曲线在气水界面上有明显的幅度变化，气层部分密度小，含水部分密度大。
⑶中子伽马曲线在气水界面上有不明显的变化，短源距气层部分幅度高，水层部分幅度低，（但有例外，当水层矿化度比较高，曲线幅度变化不明显）。
、介绍测井曲线的用途二、测井资料的综合运用一、划分岩层界面二、确定地层的电阻率三、确定地层的孔隙度四、确定地层传声速度五、确定地层的含泥量六、确定地层的含H 量七、确定地层的密度八、综合判断地层的岩性九、综合判断油气水层1、⑴渗透层。
⑵油气层都是高阻层，其电阻率相当于标准水层2-3 倍，油层3.2-4.8 Ωm。
⑶标准水层其电阻率接近于同井段的泥岩。
在所研究井段没有砂岩，可近似地以泥岩电阻率来替代标准水层的电阻率。
2、⑴油层：高阻渗透层，电阻曲线幅度高，特别是在4m曲线必须有鼓包，4m幅度越高，油层越好，自然电位异常通常小于水层，声波为中值。
⑵气层：高阻渗透层，电阻曲线幅度高，4m曲线有鼓包。
声波时差大，甚至比泥岩还要大，而且有周波跳跃的现象，中子伽马通常幅度高⑶水层：低阻渗透层（淡水层例外为高阻层），当地层矿化度比较高时，中子伽马幅度比较高，通常情况较低，自然电位通常比较大（与油层作比较）。
十、油气水界面的化分1、油水界面的划分：⑴电阻曲线上有明显幅度变化，含油部分幅度高，含水部分幅度低。
⑵感应曲线上在油水界面上幅度变化特别明显。
⑶自然电位曲线在油水界面上有一个不很明显的台阶，含油部分异常小，含水部分异常大。
⑷密度曲线在油水界面上有微弱的台阶，含油部分密度小，含水部分密度较大。
⑸声波在油水界面含油部分时差大，含水部分时差小，油层在4m曲线上一定有鼓包。
2、油气界面的划分：⑴声波时差在油气界面有明显的幅度变化，气层时差大，油层时差小，气层周波跳跃，在油气界面有不太明显的幅度变化。
⑵中子伽马在油气界面上有不太明显的变化，长源距气层的幅度高，油层的幅度小。
3、气水界面的划分：⑴声波时差在气水界面上明显的幅变化，含水部分时差小，含气部分时差大，含气部分有周波跳跃。
⑵密度曲线在气水界面上有明显的幅度变化，气层部分密度小，含水部分密度大。
⑶中子伽马曲线在气水界面上有不明显的变化，短源距气层部分幅度高，水层部分幅度低，（但有例外，当水层矿化度比较高，曲线幅度变化不明显）。
