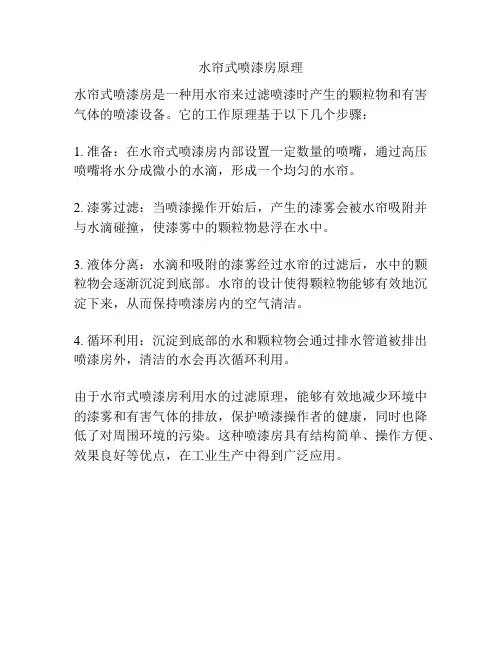

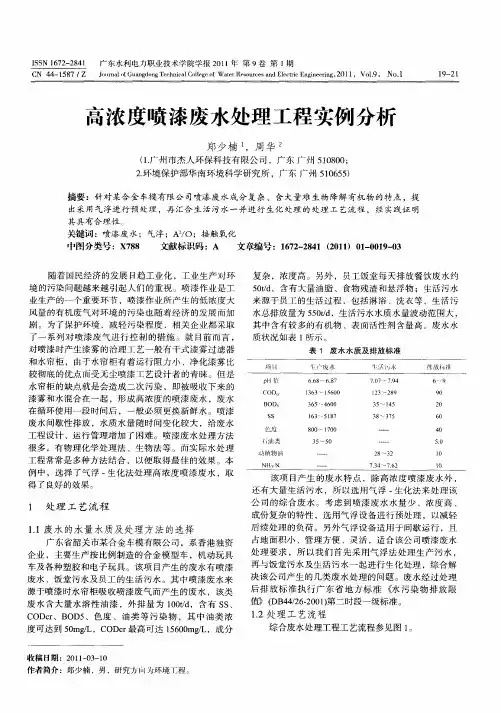

水帘式喷漆房原理
水帘式喷漆房是一种用水帘来过滤喷漆时产生的颗粒物和有害气体的喷漆设备。
它的工作原理基于以下几个步骤:
1. 准备:在水帘式喷漆房内部设置一定数量的喷嘴,通过高压喷嘴将水分成微小的水滴,形成一个均匀的水帘。
2. 漆雾过滤:当喷漆操作开始后,产生的漆雾会被水帘吸附并与水滴碰撞,使漆雾中的颗粒物悬浮在水中。
3. 液体分离:水滴和吸附的漆雾经过水帘的过滤后,水中的颗粒物会逐渐沉淀到底部。
水帘的设计使得颗粒物能够有效地沉淀下来,从而保持喷漆房内的空气清洁。
4. 循环利用:沉淀到底部的水和颗粒物会通过排水管道被排出喷漆房外,清洁的水会再次循环利用。
由于水帘式喷漆房利用水的过滤原理,能够有效地减少环境中的漆雾和有害气体的排放,保护喷漆操作者的健康,同时也降低了对周围环境的污染。
这种喷漆房具有结构简单、操作方便、效果良好等优点,在工业生产中得到广泛应用。

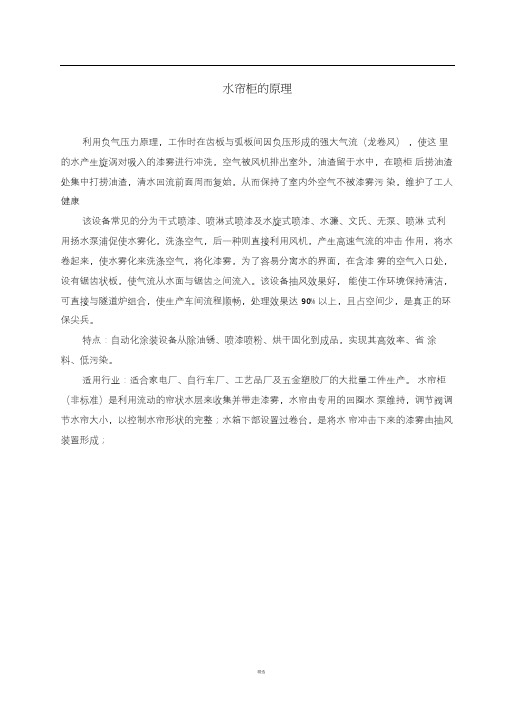

水帘柜的原理利用负气压力原理,工作时在齿板与弧板间因负压形成的强大气流(龙卷风),使这里的水产生旋涡对吸入的漆雾进行冲洗,空气被风机排出室外,油渣留于水中,在喷柜后捞油渣处集中打捞油渣,清水回流前面周而复始,从而保持了室内外空气不被漆雾污染,维护了工人健康该设备常见的分为干式喷漆、喷淋式喷漆及水旋式喷漆、水濂、文氏、无泵、喷淋式利用扬水泵浦促使水雾化,洗涤空气,后一种则直接利用风机,产生高速气流的冲击作用,将水卷起来,使水雾化来洗涤空气,将化漆雾,为了容易分离水的界面,在含漆雾的空气入口处,设有锯齿状板,使气流从水面与锯齿之间流入。
该设备抽风效果好,能使工作环境保持清洁,可直接与隧道炉组合,使生产车间流程顺畅,处理效果达 90% 以上,且占空间少,是真正的环保尖兵。
特点:自动化涂装设备从除油锈、喷漆喷粉、烘干固化到成品,实现其高效率、省涂料、低污染。
适用行业:适合家电厂、自行车厂、工艺品厂及五金塑胶厂的大批量工件生产。
水帘柜(非标准)是利用流动的帘状水层来收集并带走漆雾,水帘由专用的回圈水泵维持,调节阀调节水帘大小,以控制水帘形状的完整;水箱下部设置过卷台,是将水帘冲击下来的漆雾由抽风装置形成;环保型水帘柜说明产品规格 :环保水帘柜水帘板采用不锈钢制做,易清洁耐腐蚀,水可循环利用,废油漆渣可集中捞出处理,不污染环境,是一种新型环保类产品。
环保水帘柜的使用可改善车间工作环境,提高产品品质,减少生产中对环境的污染。
水帘柜是经过有多年使用经验的人员专门设计。
排风量大,过滤干净,耐用等都有独特之处,是理想的环保设备。
(适用于拉链头和小五金件的表面喷漆。
)手喷水帘柜主要技术参数喷漆区尺寸 mm 外形尺寸 mm 水盘体积 mm 抽风机功率 kw 水泵功率 kw 抽风机规格 mm 1040×1220×1200 1620×1560×2000 1390×1200×250 0.75 0.75 400× 455品牌:温州隆星涂装技术指标:四、技术参数型号水帘宽度风机风量风机功率水泵功率42000 ㎜18000 M3/h 1.5KW 1.5KW52440 ㎜22000 M3/h 2.2KW 1.5KW63000 ㎜18000 M3/h×2 1.5KW×2 1.5KW73500 ㎜18000 M3/h×2 1.5KW×2 1.5KW84000 ㎜22000 M3/h×2 2.2KW×2 2.2KW94500 ㎜18000 M3/h×3 1.5KW×3 2.2KW五、水泵性能参数(故障原因及其解决办法各厂家水泵使用说明书)泵型号流量 Q 扬程 H(m) 转速 n(r/min) 轴功率 p(kW) 出厂配套电机泵效率η(%) 必需汽蚀余量 NPSHR(m) 自吸性能(m3/h) (L/s) 自吸高度 (m) 自吸时间(s)2TC-3012 3.3324 2900 1.5Y90L-22.2kW52 2.5 518018 4.8522 1.8957 3.221 5.8320 1.9957.5 3.7六、 风机性能参数( GD 30K2-12 型轴流通风机) 精选机号 NO 叶轮直径㎜ 功率 KW 风量 m3/h 风压 Pa 4 Ф400 0.75 3163-4678 73-100 5Ф500 1.5 6178-7913 115-157 6Ф6001.17250-95001672.2 0.7514300-18500 4800-8700177-185 74-827Ф7002.2 11500-14100 226 4 18000-20900 235-2451.17550-1390093-1038Ф8005.5 17300-22000 294 7.527000-31300 314-3241.5 11400-14900 1272.217800-20600137-145产品说明: 一、工作原理 生产水洗喷漆柜是将喷漆过程中的漆雾和有机溶剂在一定区域内进行水洗吸收过滤处 理。

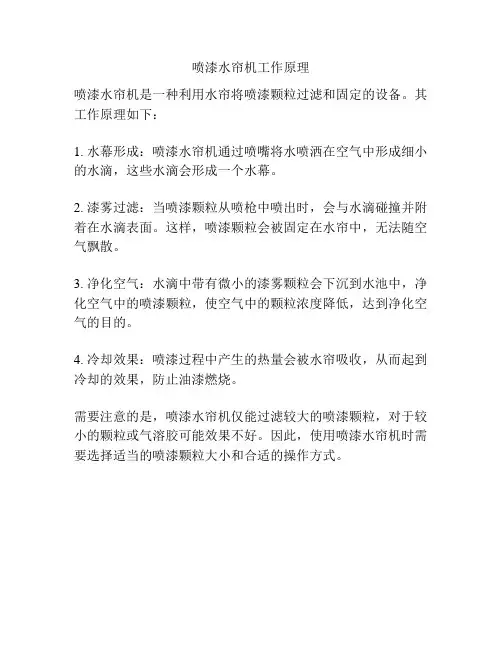

喷漆水帘机工作原理
喷漆水帘机是一种利用水帘将喷漆颗粒过滤和固定的设备。
其工作原理如下:
1. 水幕形成:喷漆水帘机通过喷嘴将水喷洒在空气中形成细小的水滴,这些水滴会形成一个水幕。
2. 漆雾过滤:当喷漆颗粒从喷枪中喷出时,会与水滴碰撞并附着在水滴表面。
这样,喷漆颗粒会被固定在水帘中,无法随空气飘散。
3. 净化空气:水滴中带有微小的漆雾颗粒会下沉到水池中,净化空气中的喷漆颗粒,使空气中的颗粒浓度降低,达到净化空气的目的。
4. 冷却效果:喷漆过程中产生的热量会被水帘吸收,从而起到冷却的效果,防止油漆燃烧。
需要注意的是,喷漆水帘机仅能过滤较大的喷漆颗粒,对于较小的颗粒或气溶胶可能效果不好。
因此,使用喷漆水帘机时需要选择适当的喷漆颗粒大小和合适的操作方式。

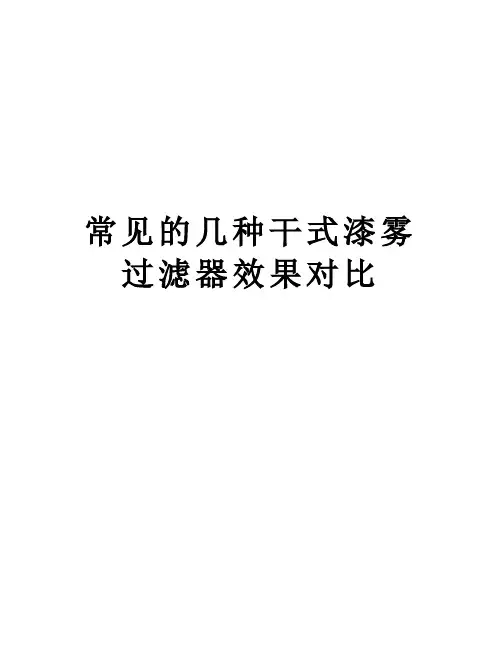

常见的几种干式漆雾过滤器效果对比常见的几种干式漆雾过滤器效果对比目前工业过程中使用的空气质量规范中并没有专门针对漆雾过滤捕捉能力的测试标准,国内涂装行业一般采用的是欧洲空调暖通行业空气过滤器标准EN779来选择不同精度的空气过滤器,值得一提的是,EN779采用的标准测试尘是模拟的普通空气尘埃,所得到的过滤精度和纳污能力均针对的普通空气尘埃,在捕捉各类漆渣,即含有粘性的树脂颜料混合物颗粒时,表现出严重的局限性。
本文列举了市场上现场比较热门的几款干式漆雾过滤器,对其表现性能做对比如下:1.漆雾毡漆雾毡是一种蓬松的玻璃纤维粗丝制成的过滤材料,单纯的物理拦截原理,因其非常蓬松不易被大的漆渣杂质堵塞的特点,在一定时期内广泛用于小型喷房的排风过程,用来去除较大的漆雾颗粒。
漆雾毡常见过滤等级为G3(EN779标准)对10um以上的颗粒过滤效率远低于85%,在有高浓度漆雾处理需求的工艺过程中漆雾穿透总量极大易造成后道设备污染或过滤器堵塞,且玻璃纤维材料本身对人体呼吸道危害极大还易造成皮肤过敏,易脱落碎裂变小的物理特点,对生产车间和涂装环境都是直接污染源。
优点:价格便宜缺点:使用时无法建立压差,过滤效率低2.环保纸质过滤器纸质过滤器多采用可回收环保纸制成,形式包含V型漆雾过滤纸、多层网格纸、迷宫纸箱等,主要采用离心除尘原理,漆雾容纳能力大,使用寿命长,但没有可衡量的过滤精度,对小漆雾拦截效果不佳,材料表面可以进行防水处理但用于水性漆时依然有一定局限性。
优点:可全部焚烧,更环保且纳污能力强缺点:对小漆雾捕捉能力较差3.普通空气过滤器合成材料制成板式或袋式的空气过滤器,过滤机理是物理拦截, F5中效过滤袋(EN779标准)即可去除98% 的10um以上的颗粒。
但油漆的树脂具有粘性,会快速在滤材表面成膜,甚至将过滤袋迎风面粘连在一起,造成过滤器的压差快速上升,在线使用寿命很短,另外吸收水分湿润后过滤介质的实际过滤效率显著下降会造成漆雾逃逸。

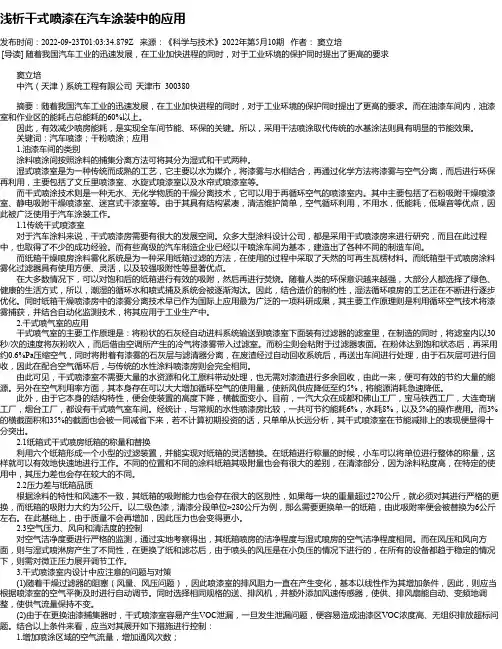

浅析干式喷漆在汽车涂装中的应用发布时间:2022-09-23T01:03:34.879Z 来源:《科学与技术》2022年第5月10期作者:窦立培[导读] 随着我国汽车工业的迅速发展,在工业加快进程的同时,对于工业环境的保护同时提出了更高的要求窦立培中汽(天津)系统工程有限公司天津市 300380摘要:随着我国汽车工业的迅速发展,在工业加快进程的同时,对于工业环境的保护同时提出了更高的要求。
而在油漆车间内,油漆室和作业区的能耗占总能耗的60%以上。
因此,有效减少喷房能耗,是实现全车间节能、环保的关键。
所以,采用干法喷涂取代传统的水基涂法则具有明显的节能效果。
关键词:汽车喷漆;干粉喷涂;应用1.油漆车间的类别涂料喷涂间按照涂料的捕集分离方法可将其分为湿式和干式两种。
湿式喷漆室是为一种传统而成熟的工艺,它主要以水为媒介,将漆雾与水相结合,再通过化学方法将漆雾与空气分离,而后进行环保再利用,主要包括了文丘里喷漆室、水旋式喷漆室以及水帘式喷漆室等。
而干式喷涂技术则是一种无水、无化学物质的干燥分离技术,它可以用于再循环空气的喷漆室内。
其中主要包括了石粉吸附干燥喷漆室、静电吸附干燥喷漆室、迷宫式干漆室等。
由于其具有结构紧凑,清洁维护简单,空气循环利用,不用水,低能耗,低噪音等优点,因此被广泛使用于汽车涂装工作。
1.1传统干式喷漆室对于汽车涂料来说,干式喷漆房需要有很大的发展空间。
众多大型涂料设计公司,都是采用干式喷漆房来进行研究,而且在此过程中,也取得了不少的成功经验。
而有些高级的汽车制造企业已经以干喷涂车间为基本,建造出了各种不同的制造车间。
而纸箱干燥喷房涂料雾化系统是为一种采用纸箱过滤的方法,在使用的过程中采取了天然的可再生瓦楞材料。
而纸箱型干式喷房涂料雾化过滤器具有使用方便、灵活,以及较强吸附性等显著优点。
在大多数情况下,可以对饱和后的纸箱进行有效的吸附,然后再进行焚烧。
随着人类的环保意识越来越强,大部分人都选择了绿色、健康的生活方式,所以,潮湿的循环水和喷式捕及系统会被逐渐淘汰。

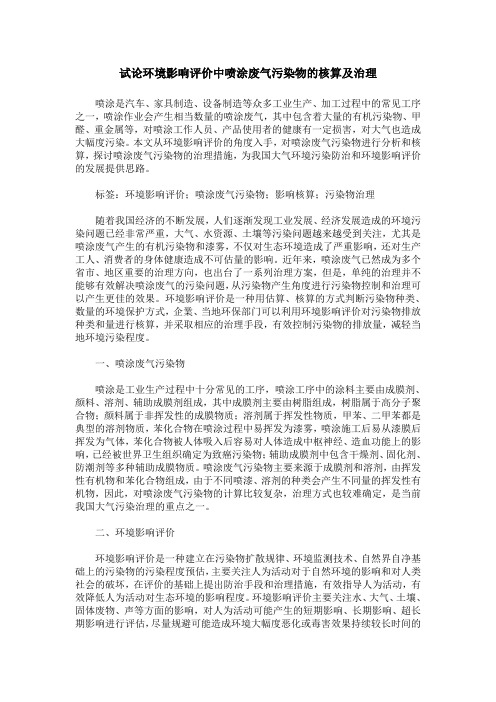

试论环境影响评价中喷涂废气污染物的核算及治理喷涂是汽车、家具制造、设备制造等众多工业生产、加工过程中的常见工序之一,喷涂作业会产生相当数量的喷涂废气,其中包含着大量的有机污染物、甲醛、重金属等,对喷涂工作人员、产品使用者的健康有一定损害,对大气也造成大幅度污染。
本文从环境影响评价的角度入手,对喷涂废气污染物进行分析和核算,探讨喷涂废气污染物的治理措施,为我国大气环境污染防治和环境影响评价的发展提供思路。
标签:环境影响评价;喷涂废气污染物;影响核算;污染物治理随着我国经济的不断发展,人们逐渐发现工业发展、经济发展造成的环境污染问题已经非常严重,大气、水资源、土壤等污染问题越来越受到关注,尤其是喷涂废气产生的有机污染物和漆雾,不仅对生态环境造成了严重影响,还对生产工人、消费者的身体健康造成不可估量的影响。
近年来,喷涂废气已然成为多个省市、地区重要的治理方向,也出台了一系列治理方案,但是,单纯的治理并不能够有效解决喷涂废气的污染问题,从污染物产生角度进行污染物控制和治理可以产生更佳的效果。
环境影响评价是一种用估算、核算的方式判断污染物种类、数量的环境保护方式,企業、当地环保部门可以利用环境影响评价对污染物排放种类和量进行核算,并采取相应的治理手段,有效控制污染物的排放量,减轻当地环境污染程度。
一、喷涂废气污染物喷涂是工业生产过程中十分常见的工序,喷涂工序中的涂料主要由成膜剂、颜料、溶剂、辅助成膜剂组成,其中成膜剂主要由树脂组成,树脂属于高分子聚合物;颜料属于非挥发性的成膜物质;溶剂属于挥发性物质,甲苯、二甲苯都是典型的溶剂物质,苯化合物在喷涂过程中易挥发为漆雾,喷涂施工后易从漆膜后挥发为气体,苯化合物被人体吸入后容易对人体造成中枢神经、造血功能上的影响,已经被世界卫生组织确定为致癌污染物;辅助成膜剂中包含干燥剂、固化剂、防潮剂等多种辅助成膜物质。
喷涂废气污染物主要来源于成膜剂和溶剂,由挥发性有机物和苯化合物组成,由于不同喷漆、溶剂的种类会产生不同量的挥发性有机物,因此,对喷涂废气污染物的计算比较复杂,治理方式也较难确定,是当前我国大气污染治理的重点之一。
干式过滤箱说明书沧州合程环保设备有限公司目录一、工作原理 (1)二、适用范围 (2)三、产品特点 (3)四、使用说明 (4)一、工作原理:喷漆废气产生于工件涂装的喷漆工作台,高压空气喷射出的油漆大部分留在工件上,其它的随着废气带出.形成漆雾粉尘。
这些粉尘含工不高,粒径较小,绝大部分在15m以下.箱体外部的漆雾在风机的力下过入漆雾净化处理箱.气液分离器进行气水分离,分离后向箱内行走.在行走的过程中,遇到多级过滤板,漆雾与过滤板进行完全饱和接触,颗粒状尘雾被过滤板吸附,余下的干净尾气通过网状过滤器过滤后.再进入光氧废气净化器。
第一道过滤:V型纸质干式过滤器去除空气中的漆雾及水帘带来的水分。
V型过滤纸的特点:油漆过滤纸采用牛皮纸,褶皱的结构,有效吸收超范围的过0涂,过过滤气流多次改变方向流动,空气中的漆雾颗粒粘附在滤纸上,不会随气流带走,V型纸质过滤器采用防火乏质过过材料.油漆吸附能力强,良好连续的气流稳定性.气流通畅.从而保证更好的喷涂条件和更好的表面品质控制,喷涂品质更高。
运行成本低,更长使用寿命.易操作,安装方便,可环保回收。
二、干式漆雾过滤箱适用范围:范围非常广能够应用于家具厂喷漆房、汽车烤漆房、石油化工、制药、涂料、皮革加工、感光材料、汽车制造、食品加工厂、印染厂、垃圾处理厂、饲料加工厂等诸多的场所。
三、产品特点:干式漆物过滤箱采用纸质过滤器,过滤效果达到90%以上。
安装拆卸简单方便, 便于用户更换及维护。
纸质过滤器由两层多孔可折合的复合纸板经特殊工艺组成的,构成V型的过滤元件,增大漆雾颗粒与过滤器的接触面积。
模块化纸质过滤器更换便捷/不黏附涂料颜料,使用寿命长。
漆雾颗粒经负压抽排至过滤器,由于特殊结构产生文氏管或气旋效应,强迫涂料微粒沉降在过滤室底部,气流则从孔中排出,大颗粒的涂料颗粒也不会黏附在过滤器表面造成堵塞现象。
四、使用说明:1. 本设备适用漆雾的净化,如还要对有机废气净化,则另要配套有机废气净化装置。

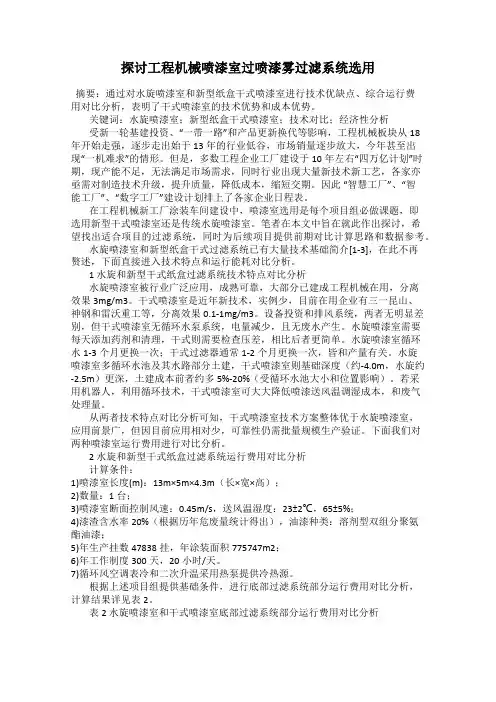

探讨工程机械喷漆室过喷漆雾过滤系统选用摘要:通过对水旋喷漆室和新型纸盒干式喷漆室进行技术优缺点、综合运行费用对比分析,表明了干式喷漆室的技术优势和成本优势。
关键词:水旋喷漆室;新型纸盒干式喷漆室;技术对比;经济性分析受新一轮基建投资、“一带一路”和产品更新换代等影响,工程机械板块从18年开始走强,逐步走出始于13年的行业低谷,市场销量逐步放大,今年甚至出现“一机难求”的情形。
但是,多数工程企业工厂建设于10年左右“四万亿计划”时期,现产能不足,无法满足市场需求,同时行业出现大量新技术新工艺,各家亦亟需对制造技术升级,提升质量,降低成本,缩短交期。
因此“智慧工厂”、“智能工厂”、“数字工厂”建设计划排上了各家企业日程表。
在工程机械新工厂涂装车间建设中,喷漆室选用是每个项目组必做课题,即选用新型干式喷漆室还是传统水旋喷漆室。
笔者在本文中旨在就此作出探讨,希望找出适合项目的过滤系统,同时为后续项目提供前期对比计算思路和数据参考。
水旋喷漆室和新型纸盒干式过滤系统已有大量技术基础简介[1-3],在此不再赘述,下面直接进入技术特点和运行能耗对比分析。
1 水旋和新型干式纸盒过滤系统技术特点对比分析水旋喷漆室被行业广泛应用,成熟可靠,大部分已建成工程机械在用,分离效果3mg/m3。
干式喷漆室是近年新技术,实例少,目前在用企业有三一昆山、神钢和雷沃重工等,分离效果0.1-1mg/m3。
设备投资和排风系统,两者无明显差别,但干式喷漆室无循环水泵系统,电量减少,且无废水产生。
水旋喷漆室需要每天添加药剂和清理,干式则需要检查压差,相比后者更简单。
水旋喷漆室循环水1-3个月更换一次;干式过滤器通常1-2个月更换一次,皆和产量有关。
水旋喷漆室多循环水池及其水路部分土建,干式喷漆室则基础深度(约-4.0m,水旋约-2.5m)更深,土建成本前者约多5%-20%(受循环水池大小和位置影响)。
若采用机器人,利用循环技术,干式喷漆室可大大降低喷漆送风温调湿成本,和废气处理量。

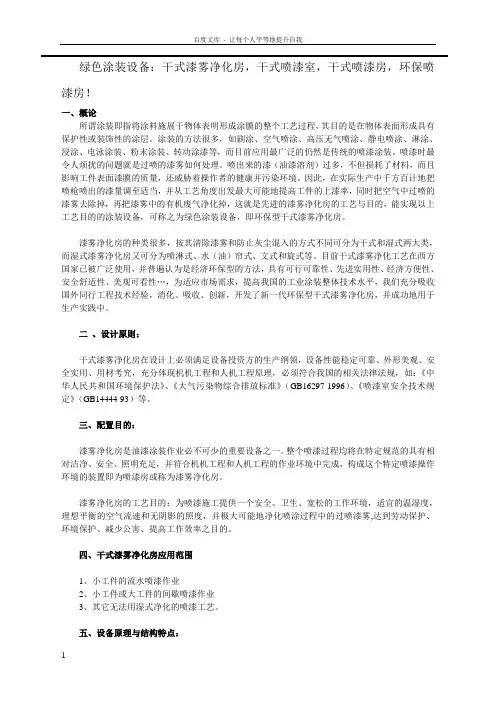

绿色涂装设备:干式漆雾净化房,干式喷漆室,干式喷漆房,环保喷漆房!一、概论所谓涂装即指将涂料施展于物体表明形成涂膜的整个工艺过程,其目的是在物体表面形成具有保护性或装饰性的涂层。
涂装的方法很多,如刷涂、空气喷涂、高压无气喷涂、静电喷涂、淋涂、浸涂、电泳涂装、粉末涂装、转动涂漆等,而目前应用最广泛的仍然是传统的喷漆涂装。
喷漆时最令人烦扰的问题就是过喷的漆雾如何处理。
喷出来的漆(油漆溶剂)过多,不但损耗了材料,而且影响工件表面漆膜的质量,还威胁着操作者的健康并污染环境。
因此,在实际生产中千方百计地把喷枪喷出的漆量调至适当,并从工艺角度出发最大可能地提高工件的上漆率,同时把空气中过喷的漆雾去除掉,再把漆雾中的有机废气净化掉,这就是先进的漆雾净化房的工艺与目的,能实现以上工艺目的的涂装设备,可称之为绿色涂装设备,即环保型干式漆雾净化房。
漆雾净化房的种类很多,按其清除漆雾和防止灰尘混入的方式不同可分为干式和湿式两大类,而湿式漆雾净化房又可分为喷淋式、水(油)帘式、文式和旋式等。
目前干式漆雾净化工艺在西方国家已被广泛使用,并普遍认为是经济环保型的方法,具有可行可靠性、先进实用性、经济方便性、安全舒适性、美观可看性…,为适应市场需求,提高我国的工业涂装整体技术水平,我们充分吸收国外同行工程技术经验,消化、吸收、创新,开发了新一代环保型干式漆雾净化房,并成功地用于生产实践中。
二、设计原则:干式漆雾净化房在设计上必须满足设备投资方的生产纲领,设备性能稳定可靠、外形美观、安全实用、用材考究,充分体现机机工程和人机工程原理,必须符合我国的相关法律法规,如:《中华人民共和国环境保护法》、《大气污染物综合排放标准》(GB16297-1996)、《喷漆室安全技术规定》(GB14444-93)等。
三、配置目的:漆雾净化房是油漆涂装作业必不可少的重要设备之一。
整个喷漆过程均将在特定规范的具有相对洁净、安全、照明充足,并符合机机工程和人机工程的作业环境中完成,构成这个特定喷漆操作环境的装置即为喷漆房或称为漆雾净化房。
