常见的几种干式漆雾过滤器效果对比培训讲学

干式过滤箱说明书沧州合程环保设备有限公司目录一、工作原理 (1)二、适用范围 (2)三、产品特点 (3)四、使用说明 (4)一、工作原理：喷漆废气产生于工件涂装的喷漆工作台，高压空气喷射出的油漆大部分留在工件上，其它的随着废气带出.形成漆雾粉尘。

这些粉尘含工不高，粒径较小，绝大部分在15m以下.箱体外部的漆雾在风机的力下过入漆雾净化处理箱.气液分离器进行气水分离，分离后向箱内行走.在行走的过程中，遇到多级过滤板，漆雾与过滤板进行完全饱和接触，颗粒状尘雾被过滤板吸附，余下的干净尾气通过网状过滤器过滤后.再进入光氧废气净化器。

第一道过滤:V型纸质干式过滤器去除空气中的漆雾及水帘带来的水分。

V型过滤纸的特点:油漆过滤纸采用牛皮纸，褶皱的结构，有效吸收超范围的过0涂，过过滤气流多次改变方向流动，空气中的漆雾颗粒粘附在滤纸上，不会随气流带走，V型纸质过滤器采用防火乏质过过材料.油漆吸附能力强，良好连续的气流稳定性.气流通畅.从而保证更好的喷涂条件和更好的表面品质控制，喷涂品质更高。

运行成本低，更长使用寿命.易操作，安装方便，可环保回收。

二、干式漆雾过滤箱适用范围：范围非常广能够应用于家具厂喷漆房、汽车烤漆房、石油化工、制药、涂料、皮革加工、感光材料、汽车制造、食品加工厂、印染厂、垃圾处理厂、饲料加工厂等诸多的场所。

三、产品特点：干式漆物过滤箱采用纸质过滤器，过滤效果达到90%以上。

安装拆卸简单方便, 便于用户更换及维护。

纸质过滤器由两层多孔可折合的复合纸板经特殊工艺组成的,构成V型的过滤元件，增大漆雾颗粒与过滤器的接触面积。

模块化纸质过滤器更换便捷/不黏附涂料颜料,使用寿命长。

漆雾颗粒经负压抽排至过滤器，由于特殊结构产生文氏管或气旋效应，强迫涂料微粒沉降在过滤室底部，气流则从孔中排出，大颗粒的涂料颗粒也不会黏附在过滤器表面造成堵塞现象。

四、使用说明：1. 本设备适用漆雾的净化，如还要对有机废气净化，则另要配套有机废气净化装置。

常见的几种干式漆雾过滤器效果对比目前工业过程中使用的空气质量规范中并没有专门针对漆雾过滤捕捉能力的测试标准，国内涂装行业一般采用的是欧洲空调暖通行业空气过滤器标准EN779来选择不同精度的空气过滤器，值得一提的是，EN779采用的标准测试尘是模拟的普通空气尘埃，所得到的过滤精度和纳污能力均针对的普通空气尘埃，在捕捉各类漆渣，即含有粘性的树脂颜料混合物颗粒时，表现出严重的局限性。

本文列举了市场上现场比较热门的几款干式漆雾过滤器，对其表现性能做对比如下：1.漆雾毡漆雾毡是一种蓬松的玻璃纤维粗丝制成的过滤材料，单纯的物理拦截原理，因其非常蓬松不易被大的漆渣杂质堵塞的特点，在一定时期内广泛用于小型喷房的排风过程，用来去除较大的漆雾颗粒。

漆雾毡常见过滤等级为G3（EN779标准）对10um以上的颗粒过滤效率远低于85%，在有高浓度漆雾处理需求的工艺过程中漆雾穿透总量极大易造成后道设备污染或过滤器堵塞，且玻璃纤维材料本身对人体呼吸道危害极大还易造成皮肤过敏，易脱落碎裂变小的物理特点，对生产车间和涂装环境都是直接污染源。

优点：价格便宜缺点：使用时无法建立压差，过滤效率低2.环保纸质过滤器纸质过滤器多采用可回收环保纸制成，形式包含V型漆雾过滤纸、多层网格纸、迷宫纸箱等，主要采用离心除尘原理，漆雾容纳能力大，使用寿命长，但没有可衡量的过滤精度，对小漆雾拦截效果不佳，材料表面可以进行防水处理但用于水性漆时依然有一定局限性。

优点：可全部焚烧，更环保且纳污能力强缺点：对小漆雾捕捉能力较差3.普通空气过滤器合成材料制成板式或袋式的空气过滤器，过滤机理是物理拦截，F5中效过滤袋（EN779标准）即可去除98% 的10um以上的颗粒。

但油漆的树脂具有粘性，会快速在滤材表面成膜，甚至将过滤袋迎风面粘连在一起，造成过滤器的压差快速上升，在线使用寿命很短，另外吸收水分湿润后过滤介质的实际过滤效率显著下降会造成漆雾逃逸。

4.新型DPA漆雾过滤器DPA漆雾过滤器由一种合成材料制成，过滤器的迎风面采用3D蜂窝层状结构设计符合深层过滤原理，不但可以捕捉更多的漆雾，而且对10微米以上的小漆雾可以99.8%的捕捉。

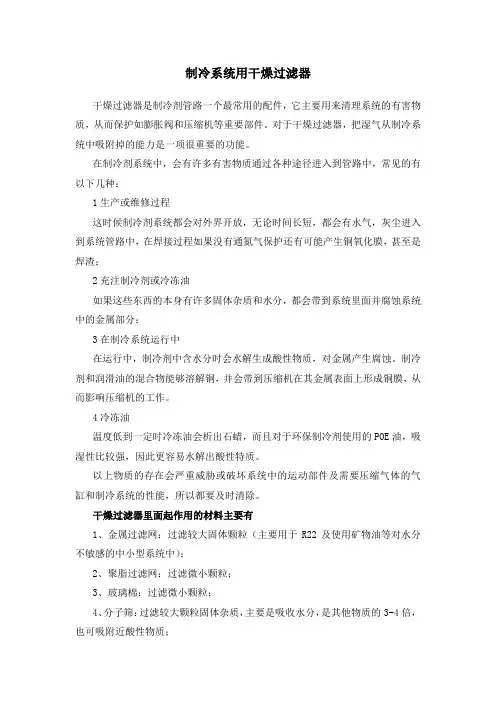

制冷系统用干燥过滤器干燥过滤器是制冷剂管路一个最常用的配件，它主要用来清理系统的有害物质，从而保护如膨胀阀和压缩机等重要部件。

对于干燥过滤器，把湿气从制冷系统中吸附掉的能力是一项很重要的功能。

在制冷剂系统中，会有许多有害物质通过各种途径进入到管路中，常见的有以下几种：1生产或维修过程这时候制冷剂系统都会对外界开放，无论时间长短，都会有水气，灰尘进入到系统管路中，在焊接过程如果没有通氮气保护还有可能产生铜氧化膜，甚至是焊渣；2充注制冷剂或冷冻油如果这些东西的本身有许多固体杂质和水分，都会带到系统里面并腐蚀系统中的金属部分；3在制冷系统运行中在运行中，制冷剂中含水分时会水解生成酸性物质，对金属产生腐蚀。

制冷剂和润滑油的混合物能够溶解铜，并会带到压缩机在其金属表面上形成铜膜，从而影响压缩机的工作。

4冷冻油温度低到一定时冷冻油会析出石蜡，而且对于环保制冷剂使用的POE油，吸湿性比较强，因此更容易水解出酸性特质。

以上物质的存在会严重威胁或破坏系统中的运动部件及需要压缩气体的气缸和制冷系统的性能，所以都要及时清除。

干燥过滤器里面起作用的材料主要有1、金属过滤网：过滤较大固体颗粒（主要用于R22及使用矿物油等对水分不敏感的中小型系统中）；2、聚脂过滤网：过滤微小颗粒；3、玻璃棉：过滤微小颗粒；4、分子筛：过滤较大颗粒固体杂质，主要是吸收水分，是其他物质的3-4倍，也可吸附近酸性物质；5、活性氧化铝：吸收水分，主要是酸性物质。

6、活性碳：吸收石蜡，不过因为冷冻油只有在温度低于-35度时才会析出石蜡，所以在中高温运行的系统中不需要用到。

常用干燥剂特点如下，它们根据使用特点分别做成两种形式：1、小球组合型，许多干燥剂做的小球充填在干燥过滤器内的一个容器内。

2、硬质滤芯型，经过一系列工艺把干燥剂做成硬质滤芯，然后装在干燥过滤器的固定支架上。

干燥过滤器的性能：1过滤能力过滤网一般由不锈钢，磷青铜或黄铜做成，过滤气态制冷剂一般用70-100目，过滤液态制冷剂可用60目，但膨胀阀和电磁阀前的过滤网需要采用120-200目的细滤网。

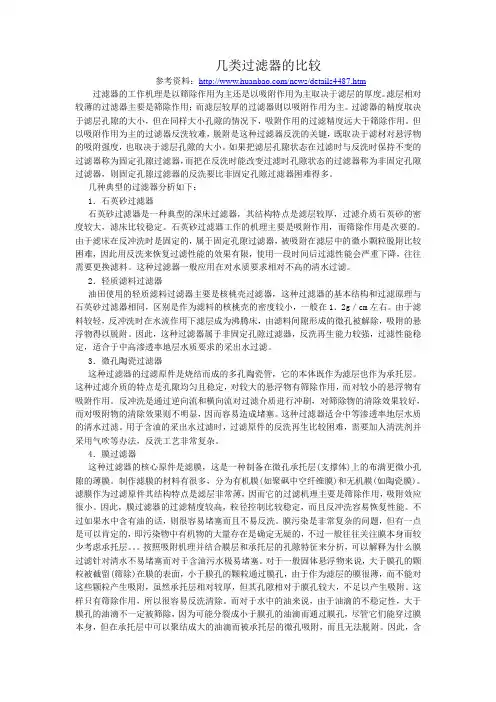

几类过滤器的比较参考资料：/news/details4487.htm 过滤器的工作机理是以筛除作用为主还是以吸附作用为主取决于滤层的厚度。

滤层相对较薄的过滤器主要是筛除作用；而滤层较厚的过滤器则以吸附作用为主。

过滤器的精度取决于滤层孔隙的大小，但在同样大小孔隙的情况下，吸附作用的过滤精度远大于筛除作用。

但以吸附作用为主的过滤器反洗较难，脱附是这种过滤器反洗的关键，既取决于滤材对悬浮物的吸附强度，也取决于滤层孔隙的大小。

如果把滤层孔隙状态在过滤时与反洗时保持不变的过滤器称为固定孔隙过滤器，而把在反洗时能改变过滤时孔隙状态的过滤器称为非固定孔隙过滤器，则固定孔隙过滤器的反洗要比非固定孔隙过滤器困难得多。

几种典型的过滤器分析如下：1．石英砂过滤器石英砂过滤器是一种典型的深床过滤器，其结构特点是滤层较厚，过滤介质石英砂的密度较大，滤床比较稳定。

石英砂过滤器工作的机理主要是吸附作用，而筛除作用是次要的。

由于滤床在反冲洗时是固定的，属于固定孔隙过滤器，被吸附在滤层中的微小颗粒脱附比较困难，因此用反洗来恢复过滤性能的效果有限，使用一段时间后过滤性能会严重下降，往往需要更换滤料。

这种过滤器一般应用在对水质要求相对不高的清水过滤。

2．轻质滤料过滤器油田使用的轻质滤料过滤器主要是核桃壳过滤器，这种过滤器的基本结构和过滤原理与石英砂过滤器相同，区别是作为滤料的核桃壳的密度较小，一般在1．2g／cm左右。

由于滤料较轻，反冲洗时在水流作用下滤层成为沸腾床，由滤料间隙形成的微孔被解除，吸附的悬浮物得以脱附。

因此，这种过滤器属于非固定孔隙过滤器，反洗再生能力较强，过滤性能稳定，适合于中高渗透率地层水质要求的采出水过滤。

3．微孔陶瓷过滤器这种过滤器的过滤原件是烧结而成的多孔陶瓷管，它的本体既作为滤层也作为承托层。

这种过滤介质的特点是孔隙均匀且稳定，对较大的悬浮物有筛除作用，而对较小的悬浮物有吸附作用。

反冲洗是通过逆向流和横向流对过滤介质进行冲刷，对筛除物的清除效果较好，而对吸附物的清除效果则不明显，因而容易造成堵塞。

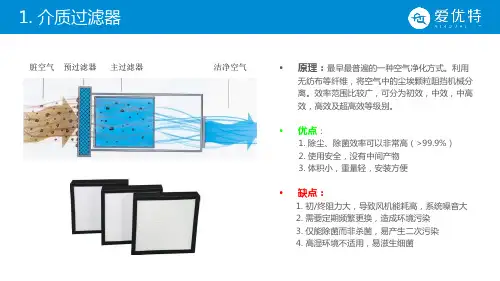

脏空气主过滤器•原理：最早最普遍的一种空气净化方式。

利用预过滤器洁净空气无纺布等纤维，将空气中的尘埃颗粒阻挡机械分离。

效率范围比较广，可分为初效，中效，中高效，高效及超高效等级别。

•优点：1. 除尘、除菌效率可以非常高（>99.9%）2. 使用安全，没有中间产物3. 体积小，重量轻，安装方便•缺点：1. 初/终阻力大，导致风机能耗高，系统噪音大2. 需要定期频繁更换，造成环境污染3. 仅能除菌而非杀菌，易产生二次污染4. 高湿环境不适用，易滋生细菌•原理：在高压电场电离区施加高压电，阴极发生电晕放电、气体被电离，含有粉尘颗粒的气体在通过该区域时被荷电，在电场力的作用下，粉尘颗粒向阳板运动，到达阳极后，放出所带的电子，尘粒则沉积于阳极板上。

•优点：1. 能除尘杀菌，阻力小2. 可反复清洗维护•缺点：1. 容尘面积小，过滤效率低2. 极易拉弧打火，产生臭氧量极高，影响人体健康3. 打火时，过滤效率下降明显4. 体积、重量较大，安装极不方便•原理：采用空间点阵结构和快脉冲组合式放电模式，由经纬线触点产生的等离子体区域，使空气中的氧和水分子分解成正负离子，以水蒸汽为载体的离子群，一旦与空气中的细菌相撞，就会产生活性很强的OH自由基，与细菌发生氧化还原反应。

放电单元的特性包括放电范围、电场强度和活性氧化组分（用臭氧浓度替代）。

•优点：1. 杀菌效率比较高（>90%)2. 高湿环境适用3. 可反复清洗维护•缺点：1. 仅兼具有限的除尘能力2. 臭氧较高3. 价格昂贵•原理：通过紫外灯（ 254nm 波长），造成生长性细胞死亡和（或）再生性细胞死亡，杀灭通过的空气中的细菌、病毒等有害物质。

•优点：1. 静止空气下，光照区域杀菌效果明显2. 风阻小3. 体积小，重量轻，安装便捷•缺点：1. 非照射区域、流动性空气下效率低2. 湿度>70%时，杀菌效果下降明显3. 紫外线泄露风险，臭氧较高4. 优质进口灯管价格昂贵（寿命9000h），国产灯管光衰较严重，灯管寿命短（4000h）5. 无除尘功能6. 中国建筑协会标准T/ASC08-2020规定不宜在空调系统中使用5. 光催化（光触媒）知名运用案例•原理：通过紫外灯和纳米级锐钛型催化剂组合工艺，促使通过的有害物分解，造成生长性细胞死亡和（或）再生性细胞死亡，杀灭通过的空气中的细菌、病毒等有害物质。

干燥过滤器分类及功能1. 空气干燥过滤器（Air Dryers and Filters）：空气干燥过滤器主要用于去除空气中的固体颗粒、液滴和水分。

它们通常与压缩空气系统或其他空气处理设备配合使用，以保护设备和增加生产效率。

空气干燥过滤器可以分为颗粒过滤器、液体过滤器和气体干燥机等。

- 颗粒过滤器（Particle Filters）：主要用于去除空气中的固体颗粒，以防止颗粒堵塞设备或影响产品质量。

- 液体过滤器（Liquid Filters）：主要用于去除空气中的液滴，以保护设备和提高制造效率。

- 气体干燥机（Gas Dryers）：主要用于去除空气中的水分，以防止水分对设备和产品造成损害。

2. 液体干燥过滤器（Liquid Dryers and Filters）：液体干燥过滤器主要用于去除液体中的悬浮物、固体颗粒和湿气。

它们通常与液体处理系统或其他工业设备配合使用，以提高产品质量和生产效率。

液体干燥过滤器可以分为颗粒过滤器、湿气过滤器和杂质过滤器等。

- 颗粒过滤器（Particle Filters）：主要用于去除液体中的固体颗粒，以防止颗粒对设备和产品造成损害。

- 湿气过滤器（Moisture Filters）：主要用于去除液体中的湿气，以防止湿气对设备和产品造成损害。

- 杂质过滤器（Impurity Filters）：主要用于去除液体中的杂质，以保证产品质量和工艺要求。

3. 气体干燥过滤器（Gas Dryers and Filters）：气体干燥过滤器主要用于去除气体中的湿气、固体颗粒和杂质。

它们通常与气体处理系统或其他工业设备配合使用，以满足产品质量要求和提高生产效率。

气体干燥过滤器可以分为湿气过滤器、颗粒过滤器和杂质过滤器等。

- 湿气过滤器（Moisture Filters）：主要用于去除气体中的湿气，以防止湿气对设备和产品造成损害。

- 颗粒过滤器（Particle Filters）：主要用于去除气体中的固体颗粒，以防止颗粒对设备和产品造成堵塞或损害。

漆雾过滤器及说明图漆雾过滤器一、说明：油漆在高压作用下雾化成微粒，但在喷枪喷涂时油漆是不能全部到达喷漆物表面的，这部分油漆颗粒随气流行成漆雾。

为了改善车间工人工作环境和达到环保要求，必须对漆雾进行治理达标排放。

我公司生产的干式漆雾过滤器是漆雾净化最理想的设备。

二、特点：漆雾过滤器选用目前净化效率最高的美国生产的干式过滤材料，这种干式过滤材料是根据漆雾净化的特点专业开发出来的，它由玻璃纤维多层复合而成，密度随着厚度逐渐增大，后面用一层不同材质起支撑作用，具有高效、容量大、运行费用低、阻燃等特点。

而且干式过滤材料容易清理、更换，过滤材料吸尘清理后可重复多次使用。

三、工作原理：油漆废气通过漆雾过滤器时，过滤材料的多层纤维对漆雾粒子进行拦截、碰撞、吸收等作用，将漆雾粒子容纳在其中，达到漆雾净化的目的。

四、工艺流程：五、使用说明：1. 本设备适用漆雾的净化，如还要对有机废气净化，则另要配套有机废气净化装置。

2. 设备正常运行15天左右，视实际情况需要对过滤材料进行清理，清理时用工业吸尘器很容易吸出漆雾粉尘，清理后可继续使用。

3. 过滤材料一般使用两个月更换的材料。

六、外观尺寸（见图）漆雾过滤器：易损件，玻璃纤维多层过滤棉有机废气治理工程操作规程有机废气净化回收装置操作规程一、吸附操作1. 开启吸附罐进、出口的截止阀、关掉其余阀门。

2. 开启电机、风机。

操作人员可在电气控制箱上操作启停风机、电机。

3. 根据生产的实际状况，风机流量的大小可在电控箱变频器上调整，向右为调高，向左为调低。

二、解析（脱附再生）操作当吸附罐中的活性炭使用一段时间吸附了一定量的溶剂后（使用时间长短，根据排出气体的含量和生产时间长短而定），应使其再生。

1．分别关闭吸附罐上进出口截止阀。

2．开启蒸汽发生器上电源（接通电源前检查蒸汽发生器内水位，一般情况下，水位应在玻璃管内，显示为2/3以上即可）。

禁止蒸汽发生器无水操作。

打开蒸汽进气阀，当吸附罐内温度到90摄氏度时，打开冷却水进水阀门，调节水量。

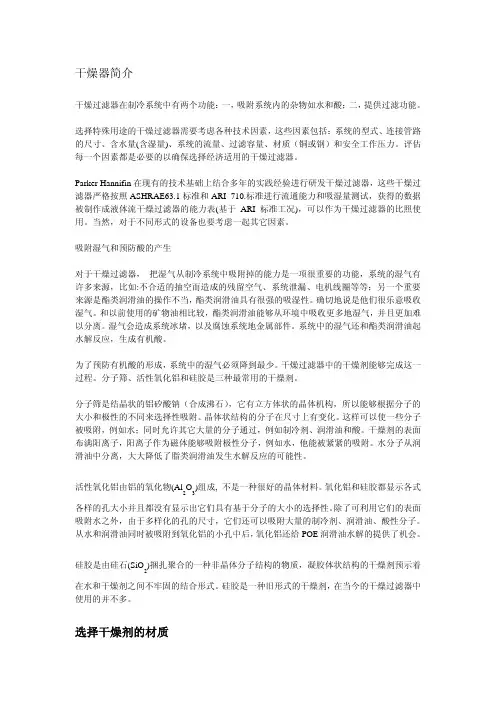

干燥器简介干燥过滤器在制冷系统中有两个功能：一，吸附系统内的杂物如水和酸；二，提供过滤功能。

选择特殊用途的干燥过滤器需要考虑各种技术因素，这些因素包括：系统的型式、连接管路的尺寸、含水量(含湿量)、系统的流量、过滤容量、材质（铜或钢）和安全工作压力。

评估每一个因素都是必要的以确保选择经济适用的干燥过滤器。

Parker Hannifin在现有的技术基础上结合多年的实践经验进行研发干燥过滤器，这些干燥过滤器严格按照ASHRAE63.1标准和ARI 710.标准进行流通能力和吸湿量测试，获得的数据被制作成液体流干燥过滤器的能力表(基于ARI标准工况)，可以作为干燥过滤器的比照使用。

当然，对于不同形式的设备也要考虑一起其它因素。

吸附湿气和预防酸的产生对于干燥过滤器，把湿气从制冷系统中吸附掉的能力是一项很重要的功能，系统的湿气有许多来源，比如:不合适的抽空而造成的残留空气、系统泄漏、电机线圈等等；另一个重要来源是酯类润滑油的操作不当，酯类润滑油具有很强的吸湿性。

确切地说是他们很乐意吸收湿气。

和以前使用的矿物油相比较，酯类润滑油能够从环境中吸收更多地湿气，并且更加难以分离。

湿气会造成系统冰堵，以及腐蚀系统地金属部件。

系统中的湿气还和酯类润滑油起水解反应，生成有机酸。

为了预防有机酸的形成，系统中的湿气必须降到最少。

干燥过滤器中的干燥剂能够完成这一过程。

分子筛、活性氧化铝和硅胶是三种最常用的干燥剂。

分子筛是结晶状的铝矽酸钠（合成沸石），它有立方体状的晶体机构，所以能够根据分子的大小和极性的不同来选择性吸附。

晶体状结构的分子在尺寸上有变化。

这样可以使一些分子被吸附，例如水；同时允许其它大量的分子通过，例如制冷剂、润滑油和酸。

干燥剂的表面布满阳离子，阳离子作为磁体能够吸附极性分子，例如水，他能被紧紧的吸附。

水分子从润滑油中分离，大大降低了脂类润滑油发生水解反应的可能性。

活性氧化铝由铝的氧化物(Al2O3)组成, 不是一种很好的晶体材料。

干法漆雾过滤箱技术参数-概述说明以及解释1.引言1.1 概述概述干法漆雾过滤箱是一种专门用于处理喷漆过程中产生的废气和漆雾的设备。

它通过过滤器的作用将漆雾颗粒和废气分离，使室内空气清新，有效避免了环境污染和职业危害。

随着环保要求的不断提高和产业发展的迅速增长，干法漆雾过滤箱的应用范围也越来越广泛。

本文将从技术参数的角度出发，详细介绍干法漆雾过滤箱的相关参数及其意义，旨在帮助读者更全面地了解该设备的特点和性能，以便在选择和使用过程中能够更加准确有效地进行操作。

1.2 文章结构文章结构部分主要包括三个小节，分别是引言、正文和结论。

在引言部分，我们将对干法漆雾过滤箱技术参数进行概述，介绍文章的结构和目的。

在正文部分，我们将详细介绍干法漆雾过滤箱的技术参数，包括技术参数一、技术参数二和技术参数三。

最后，在结论部分，我们将对技术参数进行总结，讨论其应用前景，并展望未来可能的发展方向。

整个文章结构清晰明了，逻辑性强，能够引导读者系统地了解干法漆雾过滤箱技术参数的相关内容。

1.3 目的目的部分：本文旨在介绍干法漆雾过滤箱的技术参数，包括其在工业生产中的应用、性能特点和优势。

通过详细描述和分析技术参数，帮助读者更好地了解干法漆雾过滤箱的工作原理和效果，为其在实际生产中的选择和应用提供参考依据。

同时，本文也旨在推动干法漆雾过滤箱技术的发展和应用，促进环保和生产效率的提升。

2.正文2.1 技术参数一在干法漆雾过滤箱的设计和制造中，技术参数起着非常重要的作用。

以下是一些关键的技术参数：1. 过滤效率：过滤效率是衡量干法漆雾过滤箱性能的重要指标之一。

通常情况下，过滤效率越高，表示过滤箱能够更有效地捕捉漆雾颗粒，减少环境污染和提高工作效率。

2. 风机功率：风机功率是指驱动风机进行风力排气和过滤操作所需的功率。

合理选择风机功率可以保证过滤效果，并且节约能源。

3. 漆雾处理容量：漆雾处理容量指的是过滤箱单位时间内处理的漆雾量。

涂装处理中的涂料过滤技术涂料过滤是现代涂装技术中不可或缺的一个环节。

它能有效地保障涂装质量，降低涂装成本，提高生产效率和产品质量。

现代涂装设备普遍采用高压喷涂系统，而高压喷涂系统对喷嘴的要求比较高，所以涂料需要被精细地过滤。

本文将从过滤器的种类、结构、布置位置、维护保养等方面详细介绍涂装处理中的涂料过滤技术。

1. 过滤器的种类常见的过滤器有布袋过滤器、滤纸过滤器、滤筒过滤器和陶瓷过滤器等。

布袋过滤器是一种常见的过滤器，它由多个针织或无纺布带组成，具有较好的过滤效果。

同时，布袋过滤器易于更换，适用于涂装颜色经常变化的情况。

但是，由于布袋过滤器表面积较小，需要经常更换和清洗，影响生产效率。

滤纸过滤器是一种新型过滤器，它使用超细纤维滤纸来过滤涂料，过滤器厚度较薄，具有高过滤效率和长寿命等优点。

但是，其材料成本较高，造成生产成本的上升。

滤筒过滤器也是常用的过滤器之一。

它由许多金属网或纤维材料制成，具有较好的过滤效果，同时由于其结构紧凑，过滤面积较大，使得维护保养较为方便。

不过，滤筒过滤器日久易堵塞，需要经常清洗和更换。

陶瓷过滤器同样是一种新型过滤器，它主要由陶瓷材料制作而成，表面光滑坚硬，具有极高的过滤效能和阻力小等优点。

不过，由于成本较高，适用范围相对较小。

2. 过滤器的结构涂料过滤器的主要结构包括过滤器主体、接口和过滤芯等部分，其中过滤芯是核心部件。

过滤芯是过滤器中最重要的部分，它直接影响着涂料过滤效果的好坏。

过滤芯的种类多样，包括圆筒型、长方形等不同形状，还有纤维型、网状型等不同材料。

不同的涂料需要使用不同类型的过滤器。

通常，涂装处理中的涂料分为园粒涂料和墨粒涂料两种类型，园粒涂料使用的过滤器多为铜制、不锈钢或塑料材料的网状型过滤器，而墨粒涂料则采用纤维材料过滤器，因为纤维过滤器清洁方便，可以避免过滤网损坏的情况。

3. 过滤器的布置位置过滤器的布置位置对涂装工艺的质量及成本影响甚大。

在成本增加的前提下，要使涂装质量达到一定指标。

＞第一部份＞第二部分＞第三部分＞第四部分＞第五部分桐乡市健民过滤材料有限公司 过滤器基础知识讲座大气中的粉尘空气过滤器的性能指标过滤器试验方法和标准过滤器的应用国内外各种空气过滤器标准和效率的比较二00五年八月二十四号—大气中的粉尘1.1各行业所用的粉尘浓度（见表1.1）表1.1各行业所川的粉尘浓度1. 4可吸入颗粒物与康效应（见表1・4）1.2典型环境粉尘数量浓度（见表1.2）表1.2典型环境粉尘数量浓度1・3城市人口与粉尘浓度（见表1.3）表1.3城市人口与粉尘浓度举例：北京的沙尘暴严重到屮午汽车需要开人灯时，其浓度可达10-15 mg/m农1.4可吸入颗粒物与健康效应1.5国家标准规定的可吸入颗粒物浓度(见表1.5)表1. 5 国家标准规定的可吸入颗粒物浓度1.6大气平均颗粒物与空气质量级别(GB 3095-1996)(见表1.6)表1. 6 大气平均颗粒物与空气质量级别1.7吸尘器需求趋势欧美国家常用要求:0. 15mg/m3 (W5pm),需求趋势0. Olmg/m1 (W5pm)。

二空气过滤器的性能指标2. 1空气过滤效率它是指在额定风量下，过滤器前后空气含尘浓度之差与过滤器前空气含尘浓度之比的百分数。

过滤器捕尘量卜•游空气含尘量过滤效率二------------ =1 --- ------------------------上游空气含尘量上游空气含尘量公式为：C1-C2 Cin= ------------------ xioo%= （1・一）xioo%c, C,式中G，C2分别为过滤器丽后的含尘浓度。

当过滤器含尘浓度以计重浓度（mg/nF）表示时，所求出的效率为计重效率，当含尘浓度以人于等于某一粒径的颗粒数（粒/L）表示时，求岀的效率为计数效率；当含尘浓度以某-•粒径范围内的颗粒数（粒/L）表示时，求出的效率为粒径分组计数效率。

其中最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率，即：N|-N2N2n= ------------------ x 100%=（ 1 ・一）xioo%Ni Ni式中N|, N2分别为过滤器前后的含尘浓度。

喷漆室供风系统过滤器的选用与保养10.18喷漆室供风系统过滤器的选用与保养康惠春（中国一拖工艺材料研究所）471004摘要介绍了农机行业涂装线喷漆室供风系统常用的过滤器的种类、材料和性能，以及选用及使用维护注意事项。

关键词农机喷漆室供风过滤器选用保养随着人们对产品外观的日益重视，设计选用合理的空气过滤器，向喷漆室供给无尘、洁净的空气，满足高品质涂装对空气质量的要求。

其中空气过滤器的选用与维护不仅关系到涂装表面质量，而且影响到过滤器使用寿命及关系到作业安全和操作者的健康。

一、空气过滤器的效率规格及喷漆室空调质量基准图1 空气过滤器效率规格比较表1 喷漆室供风的质量基准二、喷漆室供风系统过滤器的常用种类1.供风过滤器按照过滤等级分类喷漆室供风过滤器可分为初效过滤器、中效过滤器、高中效过滤器、亚高效过滤器和高效过滤器。

表2 一般通风用过滤器分类—大气尘记数法表3 各种等级滤网的主要参数及材料和用途1)初效过滤器的效率为G1-G3，此效率以5μm以上的灰粒为测试媒介，多作为一般涂装的终端过滤器，或为了保护和延长高效过滤器的使用寿命设定的低效率过滤器。

2)中效过滤器的效率为G4-F6，此效率以1~5μm的灰粒为测试媒介；多作为装饰性涂装（普通轿车、工程机械、农业机械等）的终端过滤器，或根据高效率过滤器的性能和为了降低成本进行保护性设定的中低效率过滤器。

3)高中效过滤器的效率为F6-F8，此效率以0.5~1μm的灰粒为测试媒介；多作为高级装饰性涂装(高中级轿车)的终端过滤器，也就是空气经其过滤后符合涂装车间喷漆室需要的洁净等级。

4)亚高效过滤器的效率为F9-H11，此效率以0.3~0.5μm的灰粒为测试媒介。

多用于电子、医药、航空等精密间或无尘室的空气过滤器。

5)高效过滤器的效率在H12~U17以上，此效率以0.08-0.15μm 的灰粒为测试媒介。

多用于电子、医药、航空等精密间或无尘室的空气过滤器。

2.喷漆室供风过滤器按照材料不同分类可分为金属过滤器、无纺布过滤器、人造纤维过滤器和玻璃纤维过滤器等。

过滤产品及过滤系统喷漆房过滤新产品产品功能：1 、可替代烤漆房的底棉，可替代千过滤喷漆柜所用的过滤棉可用配备V形过滤纸的干吸式喷漆过滤系统替代水帘柜。

2 、V型槽设计，利用离心原理，保证更好的过滤漆雾。

3 、过滤纸可满足水平或垂直方向的过滤．4 、即使过滤纸的容漆量接近饱和，仍可保证一定的抽风力度。

5 、过滤纸具有较强的硬度（230g/m2）6 、全自动化生产保证了过滤纸的质量。

技术参数厚度： 55mm建议风速：0.5-1米/秒抽风流量：1m2面积上60m3/min喷漆干吸式过滤系统★褶皱干式过滤纸是使用于干式喷房内的一种新型环保产品，它使喷油、喷漆不再污染。

★过滤不仅仅是通过一连串的由宽到窄的网状孔来拦截气流中的粒子，褶皱干式过滤纸采用了另一个原理：隋性分离技术，可有效吸收超范围的过喷涂，强制过喷气流多次改变方向流动，这样那些比空气重的颗粒便会粘附在纸壁面上，不会随气流而带走.如图所示：★褶皱干式过滤纸会随着饱和度增加而增强，这点与纤维过滤棉完全相反，纤维过滤棉的过滤效率会随饱和度增加而下降（表面堵塞）。

★过滤效果高达98.1%过滤纸最早的普通过滤纸经过改进以适用于当今苛刻的使用环境，本款产品承载能力强，使用方便，制造精良承载能力达18KG／平方米过滤效果达98.1% 其阻燃剂达到DIN53438FI / Kl 标准高-面积75cm-10m290cm-8.35m290cm-10m2100cm-10m2棕褐色VF711 VF811 VF911 VF1110白色VF713 VF813 VF913 VF1130 阻燃剂VF712 VF812 VF912 VF1120 每袋数量60 60 60 60米制尺寸建议空气速度：0.25-1 米／秒以如下速度落下：0.25米／秒0.75 毫米0.75 米／秒3毫米0.5米／秒2毫米1米／秒4毫米下落压力最大推荐值：13毫来可能达到值：28毫米当速度为0.75米／秒时，过滤效果达到98.1%当承载能力为0.75 米／秒时，13毫米时压力下落为：19.5千克／平方米26 毫米时压力下落为：24.5千克／平方米材质：白纸循环牛皮纸纤维250g／m2褶皱式干式过滤纸优势1 ．无移动移动现象在使用网状过滤棉进行缓慢的干喷时是很常见的，空气的流动会把己经通过棉网过滤的粒子重新拉出来，后果就是，己经沉淀的粒子会重新在空气中散播并在操作系统中移动，这直接会导致过滤功效的减弱。

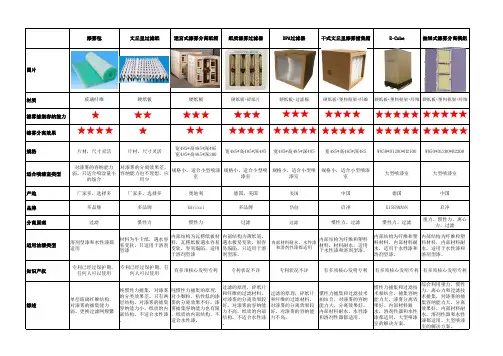

各种干式喷漆室优缺点对比干式喷漆室是利用干式漆雾捕集技术捕集过喷漆雾的，干式漆雾捕集技术的性能指标直接决定着干式喷漆室性能的好坏。

干式漆雾捕集技术的性能指标主要有如下两点：对漆雾的捕集容纳能力和对漆雾的分离效果。

对于干式漆雾分离技术来说，分离效果一直不是什么难题，有很多技术能做到非常好的分离效果，比如：漆雾毡、板框过滤器、袋式过滤器等，但是传统的干式漆雾分离技术往往都是漆雾分离效果越好，其对漆雾的捕集容纳能力越低。

漆雾捕集容纳能力即为对漆雾捕集装载极限，此性能指标是干式漆雾捕集技术的一个核心指标。

漆雾捕集容纳能力大小直接影响用户漆雾捕集耗材更换的频率，漆雾的捕集容纳能力越高，漆雾捕集所用的捕集漆雾的耗材更换的频率越低，用户使用成本越低，喷漆系统的运行也会越稳定。

传统的干式漆雾分离技术（漆雾毡、风琴纸）之所以没有办法应用到大批量、连续生产的涂装线，就是其捕集容纳能力低，满足不了大批量、连续作业的需要，所以只在一些喷涂量小的场合有应用，大批量连续作业的涂装线线还被迫使用着能耗高、污染大的湿式水洗技术（常见的湿式技术有文丘里、水旋、水帘柜）。

因此如何在保证分离效果的同时，极大地提高干式漆雾捕集技术对漆雾的容纳能力是干式漆雾捕集技术能否在大批量、连续作业的涂装线上应用的关键因素。

近几年，本领域的技术人员在干式漆雾捕集技术领域取得了比较大的突破，从平面的干式漆雾捕集技术（漆雾毡、风琴纸）发展成立体的干式漆雾捕集技术（漆雾捕集箱），捕集容纳能力取得了质的突破，其捕集容纳能力也能满足大批量连续作业的需要。

又由于其投资低、综合运营成本低的优点，得到了迅速的普及应用。

目前，市场上常见的干式漆雾捕集箱有：嘉兴启净涂装科技有限公司的折流式漆雾捕集箱，德国艾森曼公司的E-Cube以及奥地利的迷宫式的纸盒。

嘉兴启净涂装科技有限公司的漆雾捕集箱采用多级旋风的技术以及纤维的结构。

优点：对漆雾的捕集容纳能力大，对漆雾的分离效果也好。
