干式漆物过滤箱说明书

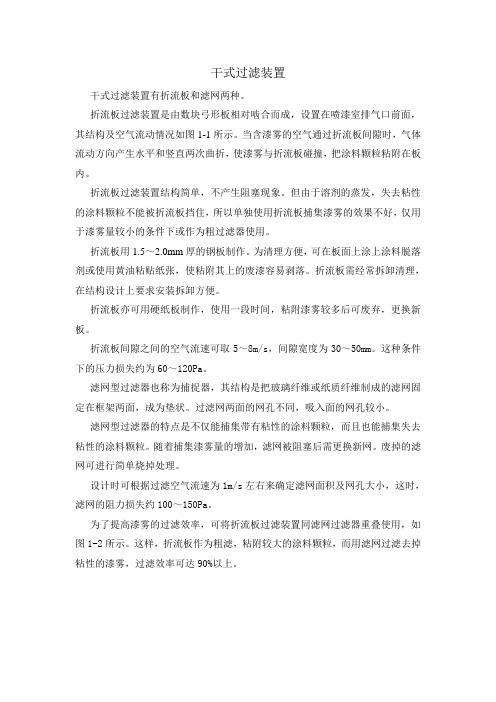

干式过滤装置干式过滤装置有折流板和滤网两种。

折流板过滤装置是由数块弓形板相对啮合而成，设置在喷漆室排气口前面，其结构及空气流动情况如图1-1所示。

当含漆雾的空气通过折流板间隙时，气体流动方向产生水平和竖直两次曲折，使漆雾与折流板碰撞，把涂料颗粒粘附在板内。

折流板过滤装置结构简单，不产生阻塞现象。

但由于溶剂的蒸发，失去粘性的涂料颗粒不能被折流板挡住，所以单独使用折流板捕集漆雾的效果不好，仅用于漆雾量较小的条件下或作为粗过滤器使用。

折流板用1.5～2.0mm厚的钢板制作。

为清理方便，可在板面上涂上涂料脱落剂或使用黄油粘贴纸张，使粘附其上的废漆容易剥落。

折流板需经常拆卸清理，在结构设计上要求安装拆卸方便。

折流板亦可用硬纸板制作，使用一段时间，粘附漆雾较多后可废弃，更换新板。

折流板间隙之间的空气流速可取5～8m/s，间隙宽度为30～50mm。

这种条件下的压力损失约为60～120Pa。

滤网型过滤器也称为捕捉器，其结构是把玻璃纤维或纸质纤维制成的滤网固定在框架两面，成为垫状。

过滤网两面的网孔不同，吸入面的网孔较小。

滤网型过滤器的特点是不仅能捕集带有粘性的涂料颗粒，而且也能捕集失去粘性的涂料颗粒。

随着捕集漆雾量的增加，滤网被阻塞后需更换新网。

废掉的滤网可进行简单烧掉处理。

设计时可根据过滤空气流速为1m/s左右来确定滤网面积及网孔大小，这时，滤网的阻力损失约100～150Pa。

为了提高漆雾的过滤效率，可将折流板过滤装置同滤网过滤器重叠使用，如图1-2所示。

这样，折流板作为粗滤，粘附较大的涂料颗粒，而用滤网过滤去掉粘性的漆雾，过滤效率可达90%以上。

图1-1 折流板过滤装置结构○—空气入口处●—空气出口处图1-2 重叠使用的折流板和滤网过滤装置1—折流板式过滤装置 2—滤网过滤装置 3—漆雾流动方向。

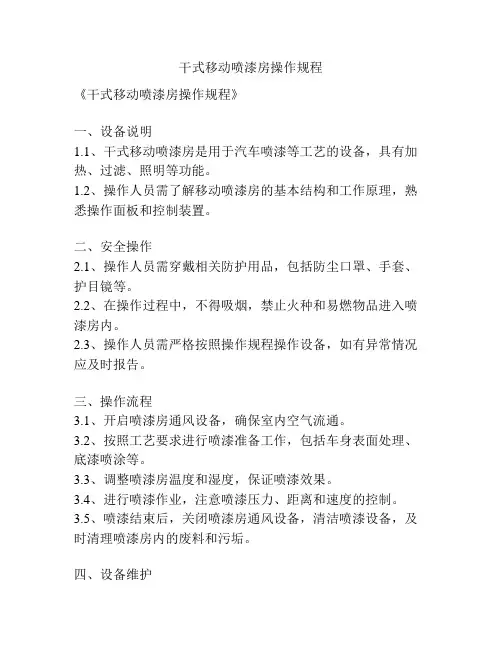

干式移动喷漆房操作规程
《干式移动喷漆房操作规程》
一、设备说明
1.1、干式移动喷漆房是用于汽车喷漆等工艺的设备，具有加热、过滤、照明等功能。

1.2、操作人员需了解移动喷漆房的基本结构和工作原理，熟悉操作面板和控制装置。

二、安全操作
2.1、操作人员需穿戴相关防护用品，包括防尘口罩、手套、护目镜等。

2.2、在操作过程中，不得吸烟，禁止火种和易燃物品进入喷漆房内。

2.3、操作人员需严格按照操作规程操作设备，如有异常情况应及时报告。

三、操作流程
3.1、开启喷漆房通风设备，确保室内空气流通。

3.2、按照工艺要求进行喷漆准备工作，包括车身表面处理、底漆喷涂等。

3.3、调整喷漆房温度和湿度，保证喷漆效果。

3.4、进行喷漆作业，注意喷漆压力、距离和速度的控制。

3.5、喷漆结束后，关闭喷漆房通风设备，清洁喷漆设备，及时清理喷漆房内的废料和污垢。

四、设备维护
4.1、定期对喷漆房进行清洁和消毒，保持设备的卫生和工作环境。

4.2、保养喷漆房设备，定期检查通风系统、过滤器等部件，确保设备正常运转。

4.3、做好设备的安全防护工作，防止发生火灾和化学品泄漏等意外情况。

五、注意事项
5.1、操作人员需通过相关培训，取得相应的操作证书后方可操作设备。

5.2、喷漆房内严禁使用易燃易爆药品，保持车间环境整洁卫生。

5.3、定期进行安全检查和应急演练，提高操作员的安全意识和应对突发事件的能力。

通过以上《干式移动喷漆房操作规程》，可以有效规范操作流程，提高喷漆效率和质量，确保操作人员和设备的安全。

漆雾过滤器及说明图漆雾过滤器一、说明：油漆在高压作用下雾化成微粒，但在喷枪喷涂时油漆是不能全部到达喷漆物表面的，这部分油漆颗粒随气流行成漆雾。

为了改善车间工人工作环境和达到环保要求，必须对漆雾进行治理达标排放。

我公司生产的干式漆雾过滤器是漆雾净化最理想的设备。

二、特点：漆雾过滤器选用目前净化效率最高的美国生产的干式过滤材料，这种干式过滤材料是根据漆雾净化的特点专业开发出来的，它由玻璃纤维多层复合而成，密度随着厚度逐渐增大，后面用一层不同材质起支撑作用，具有高效、容量大、运行费用低、阻燃等特点。

而且干式过滤材料容易清理、更换，过滤材料吸尘清理后可重复多次使用。

三、工作原理：油漆废气通过漆雾过滤器时，过滤材料的多层纤维对漆雾粒子进行拦截、碰撞、吸收等作用，将漆雾粒子容纳在其中，达到漆雾净化的目的。

四、工艺流程：五、使用说明：1. 本设备适用漆雾的净化，如还要对有机废气净化，则另要配套有机废气净化装置。

2. 设备正常运行15天左右，视实际情况需要对过滤材料进行清理，清理时用工业吸尘器很容易吸出漆雾粉尘，清理后可继续使用。

3. 过滤材料一般使用两个月更换的材料。

六、外观尺寸（见图）漆雾过滤器：易损件，玻璃纤维多层过滤棉有机废气治理工程操作规程有机废气净化回收装置操作规程一、吸附操作1. 开启吸附罐进、出口的截止阀、关掉其余阀门。

2. 开启电机、风机。

操作人员可在电气控制箱上操作启停风机、电机。

3. 根据生产的实际状况，风机流量的大小可在电控箱变频器上调整，向右为调高，向左为调低。

二、解析（脱附再生）操作当吸附罐中的活性炭使用一段时间吸附了一定量的溶剂后（使用时间长短，根据排出气体的含量和生产时间长短而定），应使其再生。

1．分别关闭吸附罐上进出口截止阀。

2．开启蒸汽发生器上电源（接通电源前检查蒸汽发生器内水位，一般情况下，水位应在玻璃管内，显示为2/3以上即可）。

禁止蒸汽发生器无水操作。

打开蒸汽进气阀，当吸附罐内温度到90摄氏度时，打开冷却水进水阀门，调节水量。

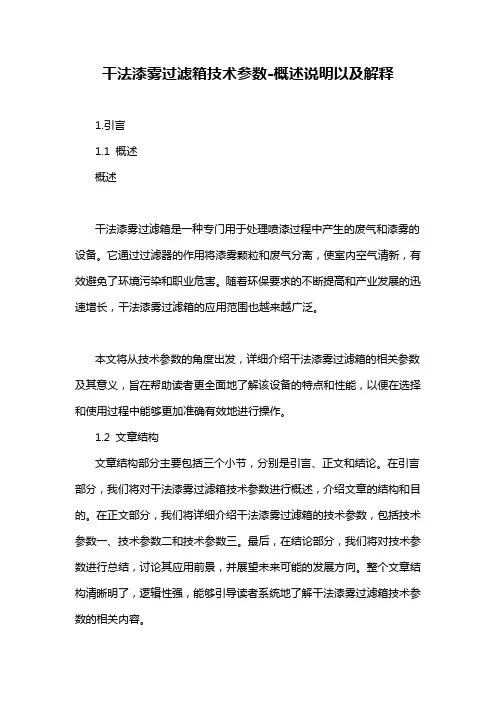

干法漆雾过滤箱技术参数-概述说明以及解释1.引言1.1 概述概述干法漆雾过滤箱是一种专门用于处理喷漆过程中产生的废气和漆雾的设备。

它通过过滤器的作用将漆雾颗粒和废气分离，使室内空气清新，有效避免了环境污染和职业危害。

随着环保要求的不断提高和产业发展的迅速增长，干法漆雾过滤箱的应用范围也越来越广泛。

本文将从技术参数的角度出发，详细介绍干法漆雾过滤箱的相关参数及其意义，旨在帮助读者更全面地了解该设备的特点和性能，以便在选择和使用过程中能够更加准确有效地进行操作。

1.2 文章结构文章结构部分主要包括三个小节，分别是引言、正文和结论。

在引言部分，我们将对干法漆雾过滤箱技术参数进行概述，介绍文章的结构和目的。

在正文部分，我们将详细介绍干法漆雾过滤箱的技术参数，包括技术参数一、技术参数二和技术参数三。

最后，在结论部分，我们将对技术参数进行总结，讨论其应用前景，并展望未来可能的发展方向。

整个文章结构清晰明了，逻辑性强，能够引导读者系统地了解干法漆雾过滤箱技术参数的相关内容。

1.3 目的目的部分：本文旨在介绍干法漆雾过滤箱的技术参数，包括其在工业生产中的应用、性能特点和优势。

通过详细描述和分析技术参数，帮助读者更好地了解干法漆雾过滤箱的工作原理和效果，为其在实际生产中的选择和应用提供参考依据。

同时，本文也旨在推动干法漆雾过滤箱技术的发展和应用，促进环保和生产效率的提升。

2.正文2.1 技术参数一在干法漆雾过滤箱的设计和制造中，技术参数起着非常重要的作用。

以下是一些关键的技术参数：1. 过滤效率：过滤效率是衡量干法漆雾过滤箱性能的重要指标之一。

通常情况下，过滤效率越高，表示过滤箱能够更有效地捕捉漆雾颗粒，减少环境污染和提高工作效率。

2. 风机功率：风机功率是指驱动风机进行风力排气和过滤操作所需的功率。

合理选择风机功率可以保证过滤效果，并且节约能源。

3. 漆雾处理容量：漆雾处理容量指的是过滤箱单位时间内处理的漆雾量。

干式喷漆柜结构原理
干式喷漆柜的结构原理是基于过滤和循环系统，以及通风和排气系统的组合。

首先，干式喷漆柜通过一系列的过滤装置，如活性炭过滤器和过滤器，对喷漆过程中产生的颗粒物和有害物质进行过滤和净化。

这些过滤器能有效地捕捉和除去颗粒物，如漆雾和颜料颗粒，以及有害物质，如酮类溶剂和挥发性有机化合物（VOCs）。

其次，干式喷漆柜还配备了循环系统，通过循环送风和回风来保持柜内的空气流动。

这样可以促使喷漆过程中产生的漆雾和有害物质被有效地排除和稀释，从而保持柜内的空气清新和干燥。

循环系统还能帮助维持柜内的恒温和恒湿度，以确保喷涂效果的稳定性和质量。

另外，干式喷漆柜还配备了通风和排气系统，通过排除柜内的废气和有害物质，以保护工作人员和环境的安全。

这些系统通常包括排风扇和排气管道，能够迅速将废气排出室外，以防止其对人体造成危害和环境污染。

综上所述，干式喷漆柜的结构原理是通过过滤和循环系统，以及通风和排气系统的相互配合，确保喷漆过程中产生的颗粒物和有害物质被有效地捕捉、净化和排除，从而保持柜内的空气清新和干燥，同时保护工作人员和环境的安全。

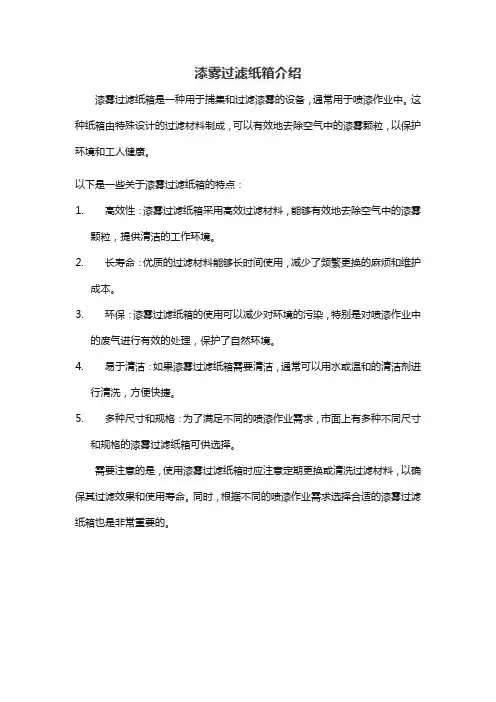

漆雾过滤纸箱介绍
漆雾过滤纸箱是一种用于捕集和过滤漆雾的设备，通常用于喷漆作业中。

这种纸箱由特殊设计的过滤材料制成，可以有效地去除空气中的漆雾颗粒，以保护环境和工人健康。

以下是一些关于漆雾过滤纸箱的特点：
1.高效性：漆雾过滤纸箱采用高效过滤材料，能够有效地去除空气中的漆雾
颗粒，提供清洁的工作环境。

2.长寿命：优质的过滤材料能够长时间使用，减少了频繁更换的麻烦和维护
成本。

3.环保：漆雾过滤纸箱的使用可以减少对环境的污染，特别是对喷漆作业中
的废气进行有效的处理，保护了自然环境。

4.易于清洁：如果漆雾过滤纸箱需要清洁，通常可以用水或温和的清洁剂进
行清洗，方便快捷。

5.多种尺寸和规格：为了满足不同的喷漆作业需求，市面上有多种不同尺寸
和规格的漆雾过滤纸箱可供选择。

需要注意的是，使用漆雾过滤纸箱时应注意定期更换或清洗过滤材料，以确保其过滤效果和使用寿命。

同时，根据不同的喷漆作业需求选择合适的漆雾过滤纸箱也是非常重要的。

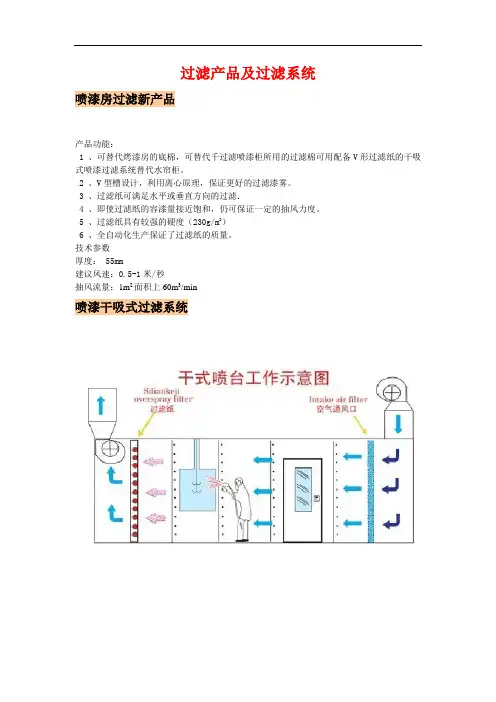

过滤产品及过滤系统喷漆房过滤新产品产品功能：1 、可替代烤漆房的底棉，可替代千过滤喷漆柜所用的过滤棉可用配备V形过滤纸的干吸式喷漆过滤系统替代水帘柜。

2 、V型槽设计，利用离心原理，保证更好的过滤漆雾。

3 、过滤纸可满足水平或垂直方向的过滤．4 、即使过滤纸的容漆量接近饱和，仍可保证一定的抽风力度。

5 、过滤纸具有较强的硬度（230g/m2）6 、全自动化生产保证了过滤纸的质量。

技术参数厚度： 55mm建议风速：0.5-1米/秒抽风流量：1m2面积上60m3/min喷漆干吸式过滤系统★褶皱干式过滤纸是使用于干式喷房内的一种新型环保产品，它使喷油、喷漆不再污染。

★过滤不仅仅是通过一连串的由宽到窄的网状孔来拦截气流中的粒子，褶皱干式过滤纸采用了另一个原理：隋性分离技术，可有效吸收超范围的过喷涂，强制过喷气流多次改变方向流动，这样那些比空气重的颗粒便会粘附在纸壁面上，不会随气流而带走.如图所示：★褶皱干式过滤纸会随着饱和度增加而增强，这点与纤维过滤棉完全相反，纤维过滤棉的过滤效率会随饱和度增加而下降（表面堵塞）。

★过滤效果高达98.1%过滤纸最早的普通过滤纸经过改进以适用于当今苛刻的使用环境，本款产品承载能力强，使用方便，制造精良承载能力达18KG／平方米过滤效果达98.1% 其阻燃剂达到DIN53438FI / Kl 标准高-面积75cm-10m290cm-8.35m290cm-10m2100cm-10m2棕褐色VF711 VF811 VF911 VF1110白色VF713 VF813 VF913 VF1130 阻燃剂VF712 VF812 VF912 VF1120 每袋数量60 60 60 60米制尺寸建议空气速度：0.25-1 米／秒以如下速度落下：0.25米／秒0.75 毫米0.75 米／秒3毫米0.5米／秒2毫米1米／秒4毫米下落压力最大推荐值：13毫来可能达到值：28毫米当速度为0.75米／秒时，过滤效果达到98.1%当承载能力为0.75 米／秒时，13毫米时压力下落为：19.5千克／平方米26 毫米时压力下落为：24.5千克／平方米材质：白纸循环牛皮纸纤维250g／m2褶皱式干式过滤纸优势1 ．无移动移动现象在使用网状过滤棉进行缓慢的干喷时是很常见的，空气的流动会把己经通过棉网过滤的粒子重新拉出来，后果就是，己经沉淀的粒子会重新在空气中散播并在操作系统中移动，这直接会导致过滤功效的减弱。
