建筑结构丨教你绘制结构大样图1、确定绘图比例及字高结构施工图的常规绘图比例一般为1:100，而设计者实际绘图时按1:1绘制，套图框时，将图框放大100倍，在打印施工图时，将打印比例设置为1:100，即可将按1:1绘制的CAD图打印出1:100的纸质图纸；结构大样比例一般为1:25、1:30、1:50等，不管比例为1:100还是1:25，最终打印出的图纸上字高都是一样的，对于结构施工图而言，根据字体所在区域不同而字高不同，区域分为图形、表格、图形外说明。
图形中轴线标注字高为350，图形中钢筋符号及其他字高为300；表格中字高为400；图形外说明字高为500。
2、结构大样图绘制方法1：按1:1绘制大样（1）以1:25大样为例，首先参考1:100的标注样式SHZF-100，建立1:25下的标注样式SHZF-25，将文字高度设置为350，全局比例设置为0.25，比例因子为1不变，如下图所示：（2）然后按1:1绘制结构大样图，使用标准样式SHZF-25进行尺寸标注，将图形中钢筋及其他说明字体高设置为75，绘制成的大样如下图所示：（3）将上述大样制作为块，然后将块放大4倍，即为最终大样，如下图所示：将原来字高为75的字体放大4倍后，与最终大样图中字体比较，发现两者吻合。
3、结构大样图绘制方法2：需将尺寸换算后绘制（以1:25为例，需放大4倍绘制）（1）1:25大样为例，完全按1:25大样绘制，绘制时设计者需自行换算尺寸，比如要绘制90mm的直线，在CAD中需绘制3600mm的直线，3600mm长的直线仍然采用1:100下的标注样式SHZF-100进行标注，此时标注数值为3600，图形钢筋符号及其他文字说明字高为最终字高300，如下图所示：（2）参考1:100的标注样式SHZF-100，建立1:25下的标注样式SHZF-25-2，将文字高度设置为350，全局比例设置为1不变，比例因子为0.25，如图所示：（3）将上述大样图中的标注样式全部改为SHZF-25-2，即可将3600mm的线段标注为900数值，而标注线突出尺寸保持不变，如下图所示：上述两种方法的区别：（1）使用1:1比例绘制并使用块后，双击该块进行编辑时，块中尺寸均为放大前尺寸，比例，放大为3600长的线段在块中长度仍为900长，字高仍为75高，与最终大样图效果不同；（2）使用1:1比例绘制并使用块后，使用右键在位编辑对块进行编辑时，块中标注尺寸大小及数值失真（与最终大样图效果不同），字高为350高，标注数值为真实数值，如下图所示：（3）使用方法二绘制的大样，在对其进行编辑时，标注尺寸线大小及字高均为最终效果，只是图中实际量取的长度与标注数值不同。
施工图是工程师的“语言”，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图,并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图.10。
1。
2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种:一、详图法.它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真"地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法.它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是:同类构件的许多数据需多次填写,容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”).它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎.为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）.“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录"上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”.“图号”排列的原则是:从整体到局部，按施工顺序从下到上.例如，“结构总说明”的图号为“G-1”（G表示“结施”)，以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。

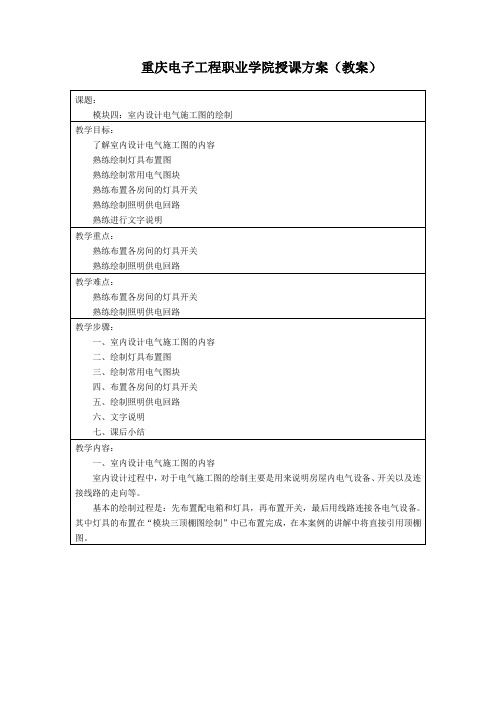

重庆电子工程职业学院授课方案（教案）
三、绘制常用电气图块
在电气图中需要使用很多图块分别来表示各种电气设施，如各种电气开关、强电插座、
在图例的绘制过程中主要用到创建工具栏中的直线、多段线、弧线、矩形、圆、填充等命令，结合修改工具栏中的复制、旋转、修剪等命令。
将图例绘制完毕后全部选中创建图块并命名。
以单极开关为例，所创建图块的对话框如下图所示：
）在沙发背景墙上依次放置插座、电话线、空调插座图示；在电视背景墙上依次放置
2、餐厅、楼梯间以及厨房
1）餐厅
餐厅墙上放置三极开关分别控制餐厅与客厅间过道上的六盏筒灯、
4、小孩房
5、客卧
客卧入户左手边安置单极开关，用于控制客卧照明，两边床头安放插座，安放空调插座用于空调用电，床尾墙上安放插座。
绘制效果如下图所示：
五、绘制照明供电回路
1、开关控制线路
2、供电回路
1）创建“回路”层，设置颜色为蓝色，其他参数为默认，设置为当前图层。
4）重复上一步骤完成配电箱客厅、餐厅餐厅阳台完成第三条回路。
为了方便区分在下
六、文字说明
1、功能空间说明，在不同的功能区域分布标注客厅、餐厅、厨房、次卫、客房、小孩卧室。
2、客厅中的地插座标注引线说明。
3、添加图例说明。
4、添加图纸及比例说明。
绘制效果如下图所示：
训练二、根据所提供的二层电路布置图设计电路回路。
初学者CAD绘制建筑大样图初学者CAD绘制建筑大样图将依据上面的图一步一步学习如何用cad软件绘制建筑大样图。
第1步绘制大样轮廓线先看图中最长的尺寸，对没有标注尺寸的地方，进行估计长度就可以了，没标注尺寸的，尺寸画不准没关系，因为它在图中不重要。
一般情况都是从最基层画起。
比如地基、墙基、龙骨等。
在实际绘制大样图过程中可能没有参考的图，既然知道要做什么，肯定心中或者纸上已有草图。
先从最底层开始画，底层为混凝土垫层，为了画得好看点，混凝土垫层的长度是砖胎膜的两倍多一点，从图中可以估算画混凝土垫层为1500mm。
输入命令“L”，让后按回车，如下图，命令行出现“LINE指定第一个点：”接着在绘图区内底部，点击鼠标左键，后放开向左拉如下图：命令行又提示：指定下一点，但白色的线是斜的。
上下微微移动鼠标，白线就变直，或者按“F8”键变成正交模式（再按“F8”键又变回非正交模式）。
如下图：输入1500，如下图：（不用点击命令行，直接敲入1500就行，命令行里出现了1500）按下回车键（或空格键）一条白色的线条就出来了，再按回车键（或空格键）结束绘图再画第二条线（垫层顶面），垫层一般厚度是100mm。
键入偏移命令“O”（不是零）回车，命令行出现下列内容：输入100，按下回车键（或空格键），此时光标变成一个正方形，这是一种选择状态。
命令行提示：选择要偏移的对象，这时选择刚画好的白线。
移动光标到白线上，点击鼠标左键，选择了白线，此时白线变成虚线，上下移动光标会发现多出一条白色的实线。
命令行提示：指定要偏移的那一侧上的点。
将鼠标移到原先白线的上一侧，随便一点，点击鼠标左键。
然后按下回车键（或空格键），又条白色且平行的线画出来了，两条线的距离是刚才输入的“100”。
画一条垂直的线，输入“L”，靠近上面的白线，会出现小标记，如下图：这个标记表示这条白线上最近的点，此时点击鼠标左键，直线将从这一点开始画，如果没有显示这小标记而点击鼠标左键，则要画的直线的第一个点就不在白线上。

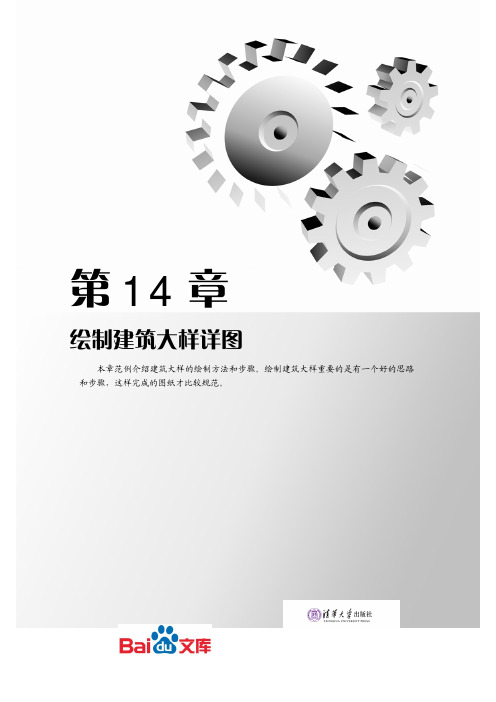

第14章
绘制建筑大样详图
本章范例介绍建筑大样的绘制方法和步骤。
绘制建筑大样重要的是有一个好的思路和步骤，这样完成的图纸才比较规范。
344 14.1 实例介绍和展示
本范例源文件：/14/12-1.dwg
本范例完成文件：/14/14-2.dwg ，14-3.dwg ，14-4.dwg
多媒体教学路径：光盘→多媒体教学→第14章
14.1.1 平面大样图
常见的平面大样图有卫生间、厨房和专业工艺设备布置的建筑部分。
本章以卫生间为例说明如何绘制平面大样图，如图14-1所示。
图14-1 卫生间大样图
14.1.2 立面大样图
平面大样图绘制起来比较简单，关键是标注好相应位置，而立面大样图就比较复杂。
很多地方都需要绘制立面大样图，主要包括墙身、墙裙、散水以及楼板与隔墙等。
楼顶立面大样图如图14-2所示。
CAD最全的制图规范技巧（⼤院告诉你图是怎么画出来的）制图规范制图基本规定--图纸幅⾯和格式《技术制图图纸幅⾯和格式》（GB/T 14689－1993）对图纸幅⾯和格式作了规定。
1、图纸幅⾯尺⼨图纸幅⾯尺⼨是指绘制图样所采⽤的纸张的⼤⼩规格。
为了便于管理和合理使⽤纸张，绘制图样时应优先采⽤表1－1所规定的基本幅⾯。
表1－1 图纸基本图⾯尺⼨必要时也允许选⽤与基本幅⾯短边成正整数倍增加的加长幅⾯。
图1－1中，粗实线所⽰为基本幅⾯，细实线和虚线所⽰为加长幅⾯。
图1－1 图纸幅⾯2、图框格式格式分留装订边（图1－2a）和不留装订边（图1－2b）两种，但同⼀产品的图样只能采⽤同⼀种格式，并均应画出图框线及标题栏。
（a）留有装订边的图纸格式（b）不留装订边的图纸格式图1－2 图纸格式图框线⽤粗实线绘制，⼀般情况标题栏位于图纸右下⾓，也允许位于图纸右上⾓。
标题栏中⽂字书写⽅向即为看图⽅向。
标题栏的基本要求、内容、尺⼨和格式在国家标准GB/T 10609.1-1989《技术制图标题栏》中有详细规定，各设计单位根据各⾃需求格式亦有变化，这⾥不作介绍。
在学习本课程时可暂⽤图1-3所⽰格式。
（a）零件图⽤（b）装配图⽤图1－3 学习⽤标题栏格式制图基本规定--⽐例《技术制图⽐例》GB/T 14690－1993对⽐例的选⽤作了规定。
1、⽐例的概念⽐例为图样中机件要素的线性尺⼨与实际机件相应要素的线性尺⼨之⽐。
2、⽐例的选⽤绘制图样时应优先选取表1－2中所规定的⽐例。
表1-2 ⽐例系列表1-3 必要时允许采⽤的规定⽐例3、⽐例的标注绘制同⼀物体的各视图时，应采⽤相同⽐例，并将采⽤的⽐例统⼀填写在标题栏的"⽐例"项内。
当某视图须采⽤不同⽐例绘制时，可在视图名称的下⽅进⾏标注，如：。
制图基本规定--字体《技术制图字体》GB/T 14691－1993规定了图样中汉字、数字、字母的书写格式。
1、基本要求图样中书写字体必须做到：字体端正、笔划清楚、间隔均匀、排列整齐。

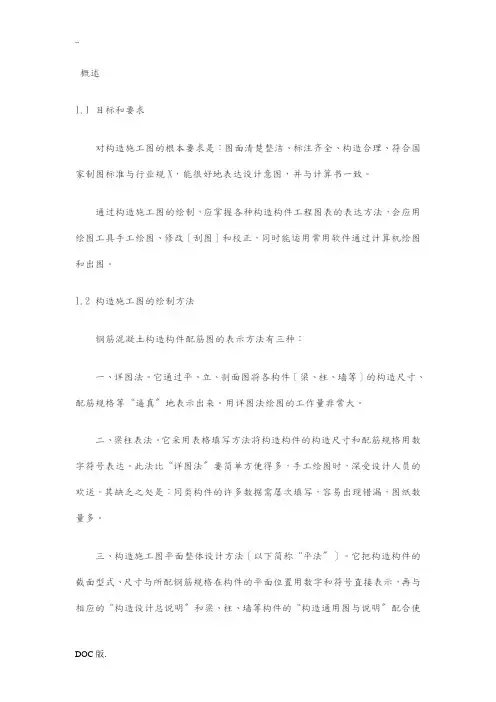

概述1.1 目标和要求对构造施工图的根本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准与行业规X，能很好地表达设计意图，并与计算书一致。
通过构造施工图的绘制，应掌握各种构造构件工程图表的表达方法，会应用绘图工具手工绘图、修改〔刮图〕和校正，同时能运用常用软件通过计算机绘图和出图。
1.2 构造施工图的绘制方法钢筋混凝土构造构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件〔梁、柱、墙等〕的构造尺寸、配筋规格等“逼真〞地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将构造构件的构造尺寸和配筋规格用数字符号表达。
此法比“详图法〞要简单方便得多，手工绘图时，深受设计人员的欢送。
其缺乏之处是：同类构件的许多数据需屡次填写，容易出现错漏，图纸数量多。
三、构造施工图平面整体设计方法〔以下简称“平法〞〕。
它把构造构件的截面型式、尺寸与所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“构造设计总说明〞和梁、柱、墙等构件的“构造通用图与说明〞配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢送。
为了保证按平法设计的构造施工图实现全国统一，建立部已将平法的制图规那么纳入国家建筑标准设计图集，详见?混凝土构造施工图平面整体表示方法制图规那么和构造详图?〔GT-518 00G101〕〔以下简称?平法规那么?〕。
“详图法〞能加强绘图根本功的训练；“梁柱表法〞目前还在广泛应用；而“平法〞那么代表了一种开展方向。
毕业设计时宜在掌握各种方法的根底上有所侧重。
2 构造施工图绘制的具体内容2.1 根本内容一、图纸目录全部图纸都应在“图纸目录〞上列出，“图纸目录〞的图号是“G-0〞。
构造施工图的“图别〞为“结施〞。
“图号〞排列的原那么是：从整体到局部，按施工顺序从下到上。
例如，“构造总说明〞的图号为“G-1〞〔G表示“结施〞〕，以后依次为桩根底统一说明与大样、根底与根底梁平面、由下而上的各层构造平面、各种大样图、楼梯表、柱表、梁大样与梁表。
