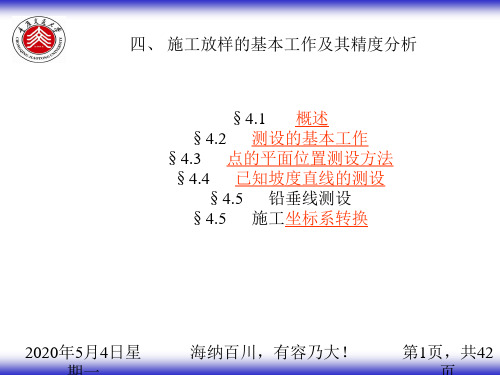

1施工放样的方法和精度分析.ppt

同理， sin sin
eB
S AB
m偏
eB
2sAB
同理，选取较长的后视边与精细操作。
3.仪器本身的误差 该误差可分两类： （1）正倒镜观测可消除影响的 a.视准误差 b.水平轴倾斜误差 c.照准部和度盘偏心 （2）正倒镜观测不能消除影响的 a.行差 b.度盘刻划误差 c.纵轴倾斜误差等。可用校正、检测的方法加以限制。
2．一般来说测量一次性完成，放样是分次按需要进行。
3．测量时常作多测回重复观测，控制图形中常有多余 观测值，通过平差计算可提高待定未知数的精度。放样 时不便多测回操作，放样图形较简单，很少有多余观测 值，一般不作平差计算。
4．测量时可在外业结束后仔细计算各项改正数。放样时 要求在现场计算改正致，这样既容易出错，也不能做得 仔细。
在进行放样之前，测量人员首先要熟悉建筑物的总体 布置图和细部结构设计图，找出主要轴线和主要点的设 计位置，以及各部分之间的几何关系，再结合现场条件 与控制点的分布，研究放样的方法。
对于建筑物平面位置的放样，常用的方法有极坐标 法、直角坐标法、方向线交会法、前方交会法等。 这些方法的基本操作都是长度与角度的放样。高程 的放样通常均采用水准测量方法。因此可以这样说， 放样工作的基本操作就是长度、角度（或方向）与 高程的放样。所用的仪器和工具，可以是常规的， 也可以是自动化的；可以是通用的，也可以是专用 的。放样数据的计算就是求出放样所需要的长度、 角度与高程。
如果测角量距的精度比较低，则对中误差的影 响就可以忽略不计。
直角坐标法放样可视为极坐标法放样的一种特殊 情况，α＝90o，测站A由控制点O沿x轴方向量取距 离C确定。在分析其精度时，还应顾及量取距离C 的误差影响，得P点的中误差为：
ξ6－4方向线交会法
方向线交会法是利用两条互相垂直的方向线相 交来定出放样点。当需要放样的点和线很多时， 可建立矩形的格网，用此法进行放样。
（2）目标偏心误差的影响 目标偏心e′的影响使点位c所发生的偏移值设为△e′
（3）瞄准误差的影响
瞄准误差一般取其等于60/v（v为望远镜的放大率）。 应用方向线交会法进行放样时，须瞄准两次。一次 瞄准端点而确定方向线，一次瞄准放样点确定其位 置。设两次瞄准的误差对放样点位的影响分别为
（4）调焦误差的影响
根据研究，望远镜改变对光时，对于视线的影响可 达1.2″。因此，在10m至200m的范围内应用经纬仪 对光肘，可取视准轴的变化为1″～2″。如果放样 点位至仪器的距离为 100m，则此误差为 0.5～lmm。
应用经纬仪设置方向线的中误差影响应为：
综上所述，由于方向线1－1′的误差影响而使放样 点位C所发生的误差为：
5．测量误差直接影响实测的值，放样误差影响点的平面 位置和高程。
6．目前大多数测量仪器和工具主要是为测量工作设计制 造的，所以用于测量比用于放样方便得多。
二、测量与放样误差对成果的影响
就测角而言，测量是直接测量水平角，角的两边是固 定在地面上的，但放样则是根据角顶和一条固定边以及 设计的角值，在地面上定出第二条边的方向来。
μ为钢卷尺单位长度的误差 若放样距离校长，采用测仪测定s时，
ms a b s
其中，a的固定误差，b为比例误差系数。
4.在地面上标定点位的误差τ 综上所述，P点的中误差为：
P点离开A点与O点愈远，中误差m愈大，s的增加，其 影响更大，对于一定的对中误差me，当s/c及me愈大时， me对P点位置所发生的影响就愈大。所以后视点要远 一些，且要特别注意后视方向的对中。
先根据放样点与选用的 控制点的坐标值绘制放 样草图。在图上注明各 控制点坐标、坐标差及 放样点坐标等有关数据。 求得P点坐标后，即可将 Ｐ点移至设计位置P0
为了缩短现场的作业时间，还可利用角差法直接在现 场快速计算出改正值δy。其方法如下： 将上式中对α进行微分，得： 当实测角值α与设计角值相差很小时，可以认为
如果A、B两点之间不能通视，或者在两点都不便 于安置仪器，这时可在A、B点上安置观测标志， 选择与A、B两点都能通视的地方，如在上图中的S 点安置仪器。以正倒镜法将经纬仪难确地安置在 AB直线上的S点。然后，以经纬仪照准A点，按上 述方法以正倒镜定出a、b两点。
由于在施工过程中，方向线端点使用频繁，故 常在端点上埋设专用的标志或浇筑观测墩。这 样既有利于保存，又便于工作。在许多情况下， 由于地形条件与施工条件所限。不可能在方向 线两端均设置标志时，也可以设置一个端点和 一个后视方向。观测时将仪器置于端点上，根 据后视方向，转一固定角度，就得到所需要的 方向线。
无论是测量还是放样一个水平角，经纬仪都需要在角 顶上对中整平，因而将产生一个仪器对中的误差e。但 这一误差所造成的影响却完全不同。
1、测水平角时
测角时,由于仪器对中误差e使角度顶点由A点 移到A′点，因而使测得的角度为αˊ，而不是正 确的α值。显然，在一般情况下，δ1≠δ2≠0， 所以αˊ≠α。也就是说，测量误差直接影响实 测的角值。
端点误差对放样点
位的影响始终小于
本身的数值。若用
中误差表示
m
2 xa
ma2 L2
Ld 2
m
2 xb
mb2 L2
d2
因为ma和mb的发生是互相独立的，故设置端点的误 差影响m端为
2．设置方向线的误差影响。 由于e的存在而使方向线由1-1′变至 1。-1′。所
放样的C点则移在C′点，产生偏移CC′＝△e。由相似 三角形的关系得
2．特点
适用于放样点高控制点较近（一般不超过100m）而 且便于量跟的地方。当采用测距仪测量极距时，放样 点到控制点的距离可适当增长，作业更为灵后方便。
二、直角坐标法
直角坐标法放样是根据一条与坐标轴平行的控制线 进行的。先沿着控制线量出放样点的横坐标，然后在 该点沿垂直于控制线的方向放样出该点的纵坐标。这 种方法只需量距和测设直角，工作比较简单。
二、放样的方法
放样的方法有多种，归纳起来不外乎两种：
1、直接放样法
将所放样的点经一次性测设放到实地上。
2、归化放样法
首先进行初步放样，再精确测定放样点的位置， 然后将所得的最或是值与设计的数值进行比较， 再把初步放样的点位改正到设计位置上去。
直接放样法的精度：取决于放样时测设的精度
归化法放样的精度：点位的最后精度取决于实测的 精度。
在ΔABA’中 sin sin
eA
S AB
sin
sin
S AB
eA
sin
S AB
eA
由于δ的大小与θ有关，且我们无法确切地知道θ的 数值，因此可取θ的变化范围内的均方根值作为对中 误差的影响。θ的变化范围为[0，3600]。
2
m2对 1
2
2 2d 1
0
2
2
0
s in
S AB
对于放样点和相应的控制点而言，Δx、α。 均已知，故α可在内业计算中求得。现场测得 α角后，便可算得角差δα，求得δy
二、精度分析 1．放样点横坐标的精度 为了分析放样点P的横坐标的精度，可对原式中的第二 式进行微分得：
前两项反映了施工控制网的误差对待定点点位精度 的影响。在一般情况下，它们远比第三项误差为小， 故可略去不计。
响，特别是施工现场的干扰，选择合适的放样时间。
6.投点误差
指设置的标志与视线的偏差对角度的误差影响与目
标偏心误差的影响一致。 sin e p s AP
可见在离仪器较远 的地方投点是有利的。
e p
s AP
m投
ep s AP
ξ6－3极坐标法与直角坐标法放样
一、极坐标法
1．原理
极坐标法放样是利用数学中的极坐标原理， 以两个控制点的连线作为极轴，以其中一点作为 极点建立极坐标系，根据放样点与控制点的坐标， 计算出放样点到极点的距离（极距）及该放样点 与极点连线方向和极轴间的夹角（极角），它们 即为所求之放样数据。
三、精度分析 极坐标法放样的主要误差来源包括：
在控制点上架设仪器的对中误差； 测设极角的误差； 量取极距的误差； 将放样点固定在地面上的标定误差。
1．仪器对中误差对放样点位的影响
A为测站控制点，O为后视方向控制点。设仪器的对
中真误差为e，它在两坐标轴方向的分量分别为ex、ey。 由于对中误差的存在，将使放样点P由正确位置而移至
eA
d
eA 2 2S 2 AB
2 sin 2d
0
eA 2
2S 2 AB
即m对 eA
2S AB
如e=5mm,s=100m,m对=7".3
e=25mm,s=100m,m对=3“为了减弱对中误差的影响，除 精细操作外，还应选项取较长的后视边。
2.后视目标偏心误差
后视目标偏心误差使仪器照准方向发生变化，从而产 生δ的变化，
一、方向线法的主要误差来源
包括：设置方向线端点的误差影响；设置方向 线的误差影响；在地面上固定点位的标定误差。
1．设置方向线端点的误差影响
设置方向线端点的误差大小，应根据端点的设 置方法来确定。对于工业场地来说，这一误差决定 于丈量距离的精度，设两端点的真误差分别为μa和 μb。
由于μa和μb的影响，使放样点位产生的位移分 别为xa和xb。则
同理，由于方向线2一2′的误差影响而使放样点位C 所发生的误差为：
3．标定放样点位的误差。
τ的大小决定于标定的方法。在工业与民用建筑中， 通常用铁钉或铁针来标定点位。如果用经纬仪能直 接看到铁钉，则其标定的误差大约为1.5～2mm。
总误差应为：
ξ6－6轴线交会法
一、放样方法
轴线交会法实质上是一种侧方交会的方法。在水 利枢纽工程的建设中，当坝轴线（或坝轴线的平行 线）已包括在施工控制网中或已与控制网联测后， 则可在轴线上的P点安置经纬仪，用轴线两侧的平 面控制点M、N来测定P点的坐标。
