全站仪坐标放样原理 (1)打开电源开关转动望远镜 (2)按(MENU)主菜单键 (3)按F1放样 (4)按F4确认 (5)按F1测站点设置 (6)按F3(NZE) (7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10) (11)按F3(NE) (12)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标 (13)按2次F4确认 (14)(对准棱镜对点)按F3(是) (15)按F3放样 (16)按F3(NEZ) (17)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标 (18)按3次F4确认 (19)按F1极差键 (20)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0” 然后对准方向棱镜
(21)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前) 注:再下点按F4输入错误按ESC键 距离测量 (1)打开电源转动望远镜 (2)按2次(DISP)切换键进入平距、高差测量模式 (3)照准棱镜中心 (4)按F1（测距）键 (5)记录测量数据 注：按（ESC）键测距值被清空。按3次（DISP）切换键可将测距结果切换斜距示 斜距测距 （1）开机进入菜单界面按（DISP）切换键 （2）照准棱镜中心 （3）按F1测距键 角度测量 （1）开机照准目标A点 （2）设置A点水平角为000’0“（按F1置零键再按F3是键）
（3）照准目标B点便知水平角和竖直角采集全站仪坐标数据 (1)开机并转动镜头 (2)按(MENU)菜单功能键 (3)按F1放样键 (4)按F4确认键 (5)按F1测站点设置 (6)按F3(NEZ)键 (7)按F1输入站点X坐标及Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10)按F3(NE)键 (11)按F1输入后视X坐标及Y坐标 (12)按2次确认键 (13)对准后视棱镜点对点按F3是键 (14)按退出键(ESC) (15)按F2数据采集 (16)按F2列表 (17)按F4确认 (18)按F3碎部点 (19)按F3测量键 (20)按F3(NEZ)键测到该位置点坐标数据
全站仪的放线过程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
全站仪的放线过程学习的来 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介 图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。 二、全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。 2）当精度要求高时：——可用测回法（ method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。 3、坐标测量（ coordinate measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理
全站仪和坐标的计算 全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。 2）当精度要求高时：——可用测回法（ method of observation set ）。操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。
3、坐标测量（ coordinate measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理 若输入：方位角，测站坐标（，）；测得：水平角和平距。则有：方位角： 坐标： 若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有： 高程： （3）方法： 输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。 4、点位放样 (Layout) （1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。 （2）放样原理 1）在大致位置立棱镜，测出当前位置的坐标。 2）将当前坐标与待放样点的坐标相比较，得距离差值 dD 和角度差 dHR
全站仪的坐标测量如何使用？ 如：测站点坐标为（500，300，362），后视点坐标为（500，445，456），测点坐标为（471.7，777.9，385）（以CAD画出的）。如何直接测出测点坐标？ 全站仪的坐标测量你应该好好看看使用说明书！ 一般来说分为这样几步： 1、输入坐标，测站点、后视点及要测的碎布点事先是家里输入进去的。具体在说明书里的数据录入这一块。 2、到了野外，首先是一起对中整平，开机后，进入坐标测量。 3、设置测站点。 4、设置后视点，这是很关键的是仪器不同，方法不同。 一般都要，拟设好后视点后，要对后视点进行一次测量，这个过程实际就是陪准坐标系统。关键关键！配好以后一起会将测量的后视点坐标直接显示出来，你可以和已有的坐标对照一下。一般来说。二者之差不大于5cm就可以拉 5、测量 一般全站仪测角精度都不是很高 还有对中误差，后视误差等等等等等 要求精度高可以用GPS静态测量 内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。 重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。 难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。 教学方法：采取演示法教学。讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。 § 7.1 全站仪（total station）的功能介绍
随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。 全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介 图1为宾得全站仪PTS-V2 ，图2为尼康C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。 二、全站仪的功能介绍 1、角度测量（angle observation）
各种全站仪使用 内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。 重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。 难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。 教学方法：采取演示法教学。讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。 § 7.1 全站仪（total station）的功能介绍 随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。我国南方测绘仪器公司 90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介
2015年广东工程职业技术学院 第十二届技能节 “工程测量”赛项规程 全站仪坐标放样 1.放样形式 两个已知坐标点及实地位置，使用全站仪坐标放样出其余四个待放样点。如图 2.竞赛内容 参赛队在规定时间内按精度要求独立完成指定的全站仪坐标放样。外业观测包括对中整平、照准后视点和四个待放样点。 3.竞赛规则 ⑴各参赛队按比赛报名表中的顺序将选手分别编号为1、2、3、4号（比赛过程中不得变更），按规则要求独立完成指定坐标放样任务。 ⑵放样所需的测站点、后视点、待定点由赛项执委会事先确定，赛前抽签确定各参赛队的观测点位。 ⑶每位选手完成一个点位的放样，具体方案如下： 安置测站点由参赛队任意一名选手进行。 1放样点由本队1号选手独立进行仪器设置、观测，2号选手进行棱镜杆操作，3、4号选手配合进行； 2放样点由本队2号选手独立进行仪器设置、观测，3号选手进行棱镜杆操作，
1、4号选手配合进行； 3放样点由本队3号选手独立进行仪器设置、观测，4号选手进行棱镜杆操作，1、2号选手配合进行； 4放样点由本队4号选手独立进行仪器设置、观测，1号选手进行棱镜杆操作， 2、3号选手配合进行。 ⑷在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。 ⑸观测数据必须原始真实，严禁弄虚作假，否则取消参赛资格。 ⑺观测总的规定时间为30分钟，超出规定时间将终止比赛，整个导线测量成绩按零分计。 ⑻仪器操作应符合要求。使用左盘进行放样。 ⑼观测采用连续计时的方法，即观测时间为裁判宣布比赛开始（选手拿到题目）到选手将仪器装箱放回原处后结束。竞赛一旦计时开始不能无故终止比赛。选手在竞赛过程中不得擅自离开赛场，如有特殊情况，需经裁判员报裁判长（副裁判长）同意后作特殊处理。竞赛过程中，选手若休息、饮水或上洗手间，一律计算在操作比赛时间内。如果选手提前结束竞赛，应举手向裁判员示意。竞赛终止时间由裁判员记录在案，选手提前结束比赛后不得再进行任何操作和计算，经裁判同意可提前离开赛场。 ⑽观测结束后，仪器装箱收回到出发处，由裁判员量取数值记录在案。 ⑾参赛选手应规范作业，注意测量安全及仪器保护，不允许妨碍或阻挡其他选手的观测。迁站时不允许出现不顾安全的狂跑现象，必须沿水泥或沥青路面稳步前
全站仪极坐标放样施工工法 一、前言 全站仪，即全站型电子速测仪。它是随着计算机和电子测距技术的发展，近代电子科技与光学经纬仪结合的新一代既能测角又能测距的仪器，它是在电子经纬仪的基础上增加了电子测距的功能，使得仪器不仅能够测角，而且也能测距，并且测量的距离长、时间短、精度高。全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或称全站仪。 随着全站仪的推广和普及，极坐标的放样越来越成为众多放样方法中备受测量人员青睐的一种。全站仪极坐标法放样技术，能准确、方便的进行平面建筑网的控制，测量精度高、速度快、操作简便、安全、实用、不受场地限制、可直接放样，避免了繁琐的计算，值得在工程建设中推广应用。 二、工法特点 1. 实现了全站仪与计算机的双向通讯，测量人员只需要将全站仪瞄准相应目标，点取相应的按钮即可。避免了数据抄记、输入过程中的错误，简化了外业步骤，其数据处理快速准确、测量精度高、节省人工。
2. 能及时得出点位坐标和偏差信息，还可以结合放样点坐标进行反算，随时得出建议、纠正量，不受个人主观影响，便于操作指挥放样工作。 3. 建立了控制点、放样点的数据库，能方便地进行点位坐标以及实测资料的查询、管理，其定方位角快捷。 4. 仪器体积小重量轻，灵活方便，较少受到地形限制，且不易受处界因素的影响。 三、适用范围 1、全站仪极坐标放样施工，适用于各种土建、道桥施工放样，距离测量等；尤其是平面、立面复杂的施工测量，更能体现其优越性。 四、施工工艺 接合我公司在上海龙腾广场工程中运用全站仪极坐标放样施工的经验，我们对全站仪极坐标放样施工工艺作如下阐述： 1、工艺流程 利用AUTOCAD捕捉各控制点坐标→控制点位埋设→仪器安置与定向→控制点测定→坐标计算→测量成果提交→确定测量方法和线路→柱子、墙体、梁等轴线的定位放线→定位放线的质量控制 2、施工过程中应注意的问题 （1）施工准备 按要求，对全站仪等进行检测、校验和标定，使用满足使用规范标准的测量设备，确保工程总体质量、进度。 （2）施工操作 1）在建筑总平面图的电子文件中，先利用CAD捕捉、查询功能将所需要点的坐标自动捕捉下来。
全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。（2）方法：与经纬仪相同，若要测出水平角∠ AOB ， 则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水 平度盘 HR 的大小。 2）当精度要求高时：——可用测回法（ method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置 盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。
3、坐标测量（ coordinate measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理 若输入：方位角，测站坐标（，）；测得：水 平角和平距。则有： 方位角： 坐标： 若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有： 高程： （3）方法： 输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。 4、点位放样 (Layout) （1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。 （2）放样原理 1）在大致位置立棱镜，测出当前位置的坐标。
全站仪使用教程全站仪型号规格 全站仪即全站型电子测距仪，是集光、机、电为一体的高技术测量仪器。它集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体，使测角操作简单化，可以准确方便高效完成多种测量工作，且可避免读数误差的产生，在控制测量、地形测量、地籍与房产测量、施工放样、工业测量及近海定位等广泛应用。一、全站仪是什么全站仪，即全站型电子测距仪（Electronic Total Station），是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。全站仪能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系 统二、全站仪原理全站仪工作原理全站仪主要由测角系统、测距系统、数据处理系统及通讯接口、键盘、电源等部分构
成，其中，测角系统用于完成测角功能；测距系统用于完成测距功能；数据处理系统用于完成对数据的自动记录功能；通讯接口用于将内存与计算机连接起来，实现双向信息传输；键盘用于在测量过程中输入数据或操作指令；电源用于给全站仪提供工作所需能量。除此之外，全站仪还可根据需要接入同轴望远镜、双轴自动补偿系统等辅助设施，以增加其可完成功能。全站仪测距原理1、电子测距技术电子测距的基本原理是利用电磁波在空气中传播的速度为已知这一 特性，测定电磁波在被测距离上往返传播的时间来求得距离值。但是，这种直接测距的方法实现起来非常困难，当我们要求较高的测量精度时，对测量时间的要求很高，这在实践过程中是非常困难的。因此，在实际的测距过程中可以根据此原理采取改进的方法进行测距。在实际过程中主要用两种方法，脉冲法和相位法。2、电子测角技术电子测角，即角度测量的数字化，也就是自动数字显示角度测量结果，其实质是用一套角码转换系统来代替传统的光学读数系统。目前，这套转换系统有两类：一类是采用光栅度盘的所谓“增量法”测角；一类是采用编码度盘的所谓“绝对法”测角三、全站仪分类按其外观结构分1、积木型（Modular，又称组合型）早期的全站仪，大都是积木型结构，即电子速测仪、电子经纬仪、电子记录器各是一个整体，可以分离使用，也可以通过电缆或接口把它们组合起来，形成完整的全站仪。2、
【建筑工程施工中全站仪坐标放步骤】 1 ）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。 2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量 取仪器高； 、
3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对 准棱镜中心； 4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”， 进入坐标放样界面， 选择“设置方向角”，进入后设置测站点点名，输入测站点
坐标及高程，确定后进入 设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”， 设置完毕。 5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入 放样点点名，确定后输入 放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设 置结束，开始进行放样。
6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR 项参数调至零，并固定全站 仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的 地方，调节全站仪垂直制 动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱 镜位于全站仪与放样点的 连线上，接着进入距离调整模式，若dHD值为负，则棱镜需 向远离全站仪的方向走，反 之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的 位置即为放样点，将该点标 记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。 7 ）退出程序后关机，收好仪器装箱，放样工作结束。
【全站仪坐标放样原理】 (1) 打开电源开关转动望远镜 (2) 按(MENU)主菜单键 (3) 按F1 放样 (4) 按F4 确认 (5) 按F1 测站点设置 (6) 按F3(NZE) (7) 按F1 先输入X 坐标(站点)然后按F4 确认再按F1 输入Y 坐标 (8) 按3 次F4 确认键 (9) 按F2 后视点设置 (10) 按F3(NE) (11) 按F1 先输入后视X 坐标然后按F4 确认再按F1 输入Y 点坐标 (12) 按2 次F4 确认(13) (对准棱镜对点)按F3(是) (14) 按F3 放样 (15) 按F3(NEZ) (16) 按F1 先输入需放点X 坐标按F4 确认再按F1 输入Y 坐标 (17) 按3 次F4 确认 (18) 按F1 极差键 (19) 转动水平度盘使水平角接近00 旋紧启动微调将水平角dHR 为000’0”然后对准方向棱镜 (20) 按F1 测距当dHD 为0.000 表示方向距离正确(-数往后+数往前) 注:再下点按F4 输入错误按ESC 键 【距离测量】 (1) 打开电源转动望远镜 (2) 按2 次(DISP)切换键进入平距、高差测量模式 (3) 照准棱镜中心 (4) 按F1（测距）键 (5) 记录测量数据注：按（ESC）键测距值被清空。按3 次（DISP）切换键可将测距结果切换斜距示
全站仪测量误差分析 随着新仪器新设备的不断出现，测量技术的不断提高，同时对工程质量的要求也是愈来愈高，这就对精度的要求加强了许多，随着全站仪在施工放样中的广泛应用，为了使全站仪在实际生产中更好地运用,现结合工程测量理论,对全站仪在测量放样中的误差及其注意事项进行分析。 在我们建筑施工测量中，全站仪主要是用于测量坐标点位的控制和高程的控制，在以下几个方面对全站仪放样的误差作简要概述。 1、全站仪在施工放样中坐标点的误差分析 全站仪极坐标法放样点点位中误差MP由测距边边长S(m)、测距中误差ms(m)、水平角中误差mβ(″)和常数ρ=206265″共同构成,其精度估算公式为： 而水平角中误差mβ(″)包含了仪器整平对中误差、目标偏心误差、照准误差、仪器本身的测 角精度以及外界的影响等。 式(3)表明,对固定的仪器设备,采用相同的方法放样时,误差相等的点分布在一个圆周上,圆心为测站O。因此对每一个放样控制点O,可以根据点位放样精度m计算圆半径S,在半径范围内的放样点都可由此控制点放样。由式(1)可看出,放样点位误差中,测距误差较小,主要是测角误差。因此,操作中应时时注意提高测角精度。 2、全站仪在控制三角高程上的误差分析 一般情况下，在测量高程时方法为:设A,B为地面上高度不同的两点。已知A点高程HA,只要知道A点对B点的高差HAB即可由HB=HA±HAB得到B点的高程HB。 当A、B两点距离较短时，用上述方法较为合适。 在较长距离测量时要考虑地球曲率和大气折光对高差的影响。 设仪器高为i,棱镜高度为l,测得两点间的斜距为S,竖直角α,则AB两点的高差为: 一般情况下，当两点距离大于400m时须考虑地球曲率及大气折光的影响，在高差计算时需加两差改正。 式中R为地球曲率半径,取6371km, k为大气折光差系数，k=1-2RC (C为球气差，C=0.43D2/R，D：两点间水平距离)。 从上式中可以看出，当距离较远时，影响高差精度的主要因素就是地球曲率及大气折光，如果高程传递次数较多，累计误差就会加大，在测量时，最好是一次传递高程，若有需要，往返测高程，取其平均值以减小误差。 （1）、地球曲率改正 以水平面代替椭球面时，地球曲率对高差有较大的影响，测量中，采取视距离相等，消除其影响。三角高程测量是用计算影响值加以改正。地球曲率引起的高差误差，按下式计算 P=D2 /2R （2）、大气折光改正 一般情况下，视线通过密度不同的大气层时，将发生连续折射，形成向下弯曲的曲线。视线读数与理论位值读数产生一个差值，这就是大气光引起的高差误差。按下式计算 r =D2 /14R
全站仪公路坐标放样的有关计算 未知 2010-01-25 09:59:15 本站 摘要 : 目前，公路工程施工放样广泛采用全站仪进行，利用全站仪进行放样的关键在于放样点的坐标计算，本文就公路中桩及中线以外各点的坐标计算进行探讨。 关键词: 施工放样全站仪坐标计算 随着全站仪的日益普及，坐标放样的方法因其准确、迅速的优点而在施工中得到了越来越多的使用。而利用全站仪进行坐标放样，关键的问题就在于如何计算出需放样点的坐标。在公路施工过程中，需要进行放样的点位，不外乎两种情况：一是该点位于公路中线上，即公路中桩；另一类则是点位在中线以外，位于某个中桩的横断方向上。这样无论哪种情况，需要放样的点的桩号首先是已知的。以下就这两种情况，分别讨论一下其坐标的计算方法。 1. 公路中线上点的坐标计算 当需放样的点位于公路中线上时，如图 1 ，各 JDi 的坐标 (Xi ， Yi) 在控制测量阶段就已经测定 ( 或由施工图文件中《直线、曲线及转角表》中查出 ) ，相邻 JD 连线的坐标方位角 Ai-1,i 可由同样方法查出，或利用 JD 坐标反算推出。各曲线主点坐标可由《直线、曲线及转角表》查出，或由曲线要素值及，计算得到。 1.1 直线上各中桩坐标计算 当需要放样的 P 点位于直线上时，有两种情况：位于 YZ （ HZ ）之间和 ZY （ ZH ）之间，或者位于公路 QD 和 ZH （ ZY ）之间，其计算方法相同，公式如下： （ 1 ） 式中为该段直线的起点（可以是 YZ ， HZ ，或 QD ）坐标 为要求的 P 点与该段直线起点的桩号差（距离） 1.2 单圆曲线上各中桩坐标计算 当需要放样 P 点位于单圆曲线上时，其坐标计算如下： （ 2 ）
全站仪测距的几点说明 一、全站仪测距的温度和气压改正 通常是开机后将观测时的温度和气压输入全站仪，仪器自动对距离进行温度和气压改正。 测定气温通常使用通风干湿温度计，测定气压通常使用空盒气压表。气压表所用单位有mb（102Pa）和mmHg（）两种，而1mb＝。气温读数至1度，气压读数至1mmHg。 小知识：《温度和气压对测距的影响》 在一般的气象条件下，在1Km的距离上，温度变化1度所产生的测距误差为，气压变化1mmHg所产生的测距误差为，湿度变化1mmHg所产生的测距误差为。湿度的影响很小，可以忽略不计，当在高温、高湿的夏季作业时，就应考虑湿度改正。 注意： 1、只要温度精度达到1度，气压精度达到27mmHg，则可保证1Km的距离上，由此引起的距离误差约在1mm左右。 2、当气温t＝35度，相对湿度为94％，则在1Km距离上湿度影响的改正值约为2mm。由此可见，在高温、高湿的气象条件下作业，对于高精度要求的测量成果，这一因素不能不予以考虑。 3、由于地铁轨道工程测量以“两站一区间”分段进行，从导线复测到控制基标测量，再到加密基标测量所涉及的距离
测量都属短距离测量，上述改正值较小，只要正确设置温度值和气压值即可满足规范要求。 二、全站仪测距的精度问题 测距精度，一般是指经加常数K、乘常数R改正后的观测值的精度。虽然加常数和乘常数分别属于固定误差和比例误差，但不是测距精度的表征，而是需要在观测值中加以改正的系统误差，故从某中意义上来说，与标称误差中的A和B 是有区别的。因为测距的综合精度指标，一般以下式表示：MD＝±（A＋B×10－6D） 每台仪器出厂前就给了A和B之值，再行检验的目的，一方面是通过检验看某台仪器是否符合出厂的精度标准（标称精度），另一方面是看仪器是否还有一定的潜在精度可挖。这与加常数K、乘常数R的检验目的是不一样的。前者是为了检验仪器质量，后者是为了改正观测成果，决不能用检定精度的指标A与B去改正观测成果 小知识：《标称精度》 测距仪都有一个标称精度，他是仪器出厂的合格精度指标，仅一般地说明仪器的性能，而决不能理解为只能达到这样的测距精度，尤其是不能代表现场作业时的边长实测精度。注意： 1、加常数K、乘常数R改正值从仪器的检测结果得来。加常数K与实测距离大小无关，乘常数R应与实测距离相乘得到

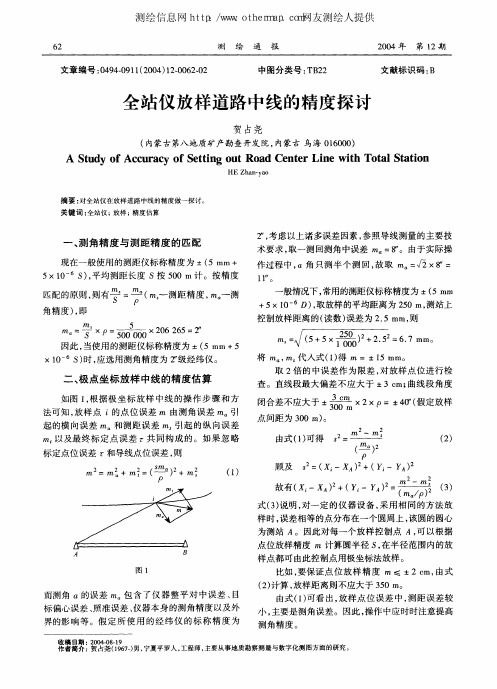

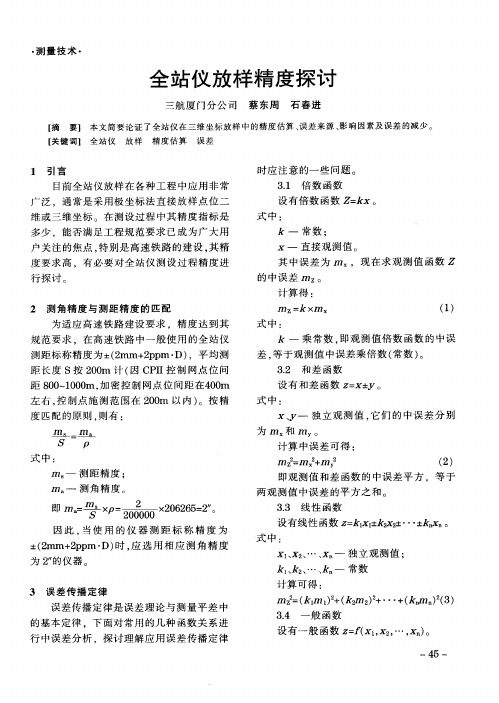

全站仪在施工测量放样中的误差及其注意事项 目前,随着科学技术的发展,全站仪已经相当普及而且不断向智能化方向发展,全站仪以其高度自动化和准确快捷的定位功能在目前工程测量中广泛应用。许多新技术运用到全站仪的制造和使用当中,如无反射棱镜测距、目标自动识别与瞄准、动态目标自动跟踪、无线遥控、用户编程、联机控制等。为了使全站仪在实际生产中更好地运用,现结合工程测量理论,对全站仪在施工测量放样中的误差及其注意事项进行探讨。 1仪器精度的选择 为了能够满足施工中测量精度,应该严格按照有关规范和设计技术文件规定的测角和测距精度要求匹配的原则进行仪器选用: mβ/(ρ)≈mS/S或mγ/ρ≈ms/S 式中mβ、mγ为相应等级控制网的测角中误差、方向中误差,(″);ms为测距中误差,m;S为测距边长,m;ρ为常数,ρ=206265″。 例如:使用的测距仪标称精度为±(5mm+5×10-6S),平均测距长度S为按 500m计,按照精度匹配原则有:mγ=ms/S×ρ=5P500000×206265=2″,因此,当 使用的测距仪标称精度为±(5mm+5×10-6S)时,应选用测角精度为2″级经纬仪。 2全站仪在施工放样中坐标点的精度估算 全站仪极坐标法放样点点位中误差MP由测距边边长S(m)、测距中误差 ms(m)、水平角中误差mβ(″)和常数ρ=206265″共同构成,其精度估算公式为: Mp=± (1) 而水平角中误差mβ(″)包含了仪器整平对中误差、目标偏心误差、照准误
差、仪器本身的测角精度以及外界的影响等。 由式(1)可得S2=[(M2P-m2s)×ρ2]/m2β (2) 顾及s2=(Xi-XA)2+(Yi-YA)2 因此(Xi-XA)2+(Yi-YA)2=(M2p-m2s)/(mβ/ρ)2 (3) 式(3)表明,对一定的仪器设备,采用相同的方法放样时,误差相等的点分布在一个圆周上,圆心为测站A。因此对每一个放样控制点A,可以根据点位放样精度m计算圆半径S,在半径范围内的放样点都可由此控制点放样。由式(1)可看出,放样点位误差中,测距误差较小,主要是测角误差。因此,操作中应时时注意提高测角精度。 3全站仪三角高程的精度估算 设仪器高为i,棱镜高度为l,测距仪测得两点间的斜距为 S,竖直角α,则AB两点的高差为: hAB=Ssinα+i-l (4) 式(4)是假设的水平面来起算的,实际上,高程的起算面是平均海水面。因此,在较长距离测量时要考虑地球曲率和大气折光对高差的影响,在高差计算中加两差改正,即: hAB=Ssinα+i-l+h球+h气 =Ssina+i-l+s2/(2R)-k2s/(2R) (5) 式中R为地球曲率半径,取6371km,h球、h气为大气折光系数。一般来说,两差改正很小,当两点间的距离小于400m时,可以不考虑。 由式(5)可知: m2h=m2ssin2α+(s/ρ)2m2a+[s2/(2R)]2m2k+m2i+m2l (6) 由于α角一般比较大,因此,测距误差ms对测定高差的影响不是主要的,若采用对中杆,仪器和棱镜高的测量误差mi,ml大约为1mm,竖直角的观测误差mɑ
全站仪及其检校 徕卡是瑞士产的高精度全站仪，其中以TPS1000系列中的2003（1+1ppm)是目前世界上精度最高的一款全制动全站仪，但是，一般建筑上用不上，只有在一些高精度的机械测量和高速铁路才会用到。而其1200系列就比较广泛的运用在建筑中其中的1201是一款不错的仪器，其精度为2+2ppm（好像是，我也记不太清楚）当然，这些仪器都比较贵，因为，它们带马达，其价格一般都在20万以上。如果不带马达就比较便宜。当然，徕卡不止这几种些列，我只是简单介绍一下他们最好的两种些列。 【简介】 全站仪，即全站型电子速测仪（Electronic Total Station）。是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。 【原理】 全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。 全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘（或编码盘）和读数传感器进行角度测量的。根据测角精度可分为0.5″，1″，2″，3″，5″，10″等几个等级， 【简史】 全站仪是人们在角度测量自动化的过程中应用而生的，各类电子经纬仪在各种测绘作业中起着巨大的作用。 全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合，或光电测距仪与电子经纬仪组合，到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全站仪等几个阶段。 最初速测仪的距离测量是通过光学方法来实现的，我们称这种速测仪为“光学速测仪”。实际上，“光学速测仪”就是指带有视距丝的经纬仪，被测点的平面位置由方向测量及光学视距来确定，而高程则是用三角测量方法来确定的。 带有“视距丝”的光学速测仪，由于其快速、简易，而在短距离（100米以内）、低精度（1/200(1/500）的测量中，如碎部点测定中，有其优势，得到了广泛的应用。 随着电子测距技术的出现，大大地推动了速测仪的发展。用电磁波测距仪代替光学视距经纬仪，使得测程更大、测量时间更短、精度更高。人们将距离由电磁波测距仪测定的速测仪笼统地称之为“电子速测仪”（Electronic Tachymeter）。 然而，随着电子测角技术的出现。这一“电子速测仪”的概念又相应地发生了变化，根据测角方法的不同分为半站型电子速测仪和全站型电子速测仪。半站型电子速测仪是指用光学方法测角的电子速测仪，也有称之为“测距经纬仪”。这种速测仪出现较早，并且进行了不断的改进，可将光学角度读数通过键盘输入到测距仪，对斜距进行化算，最后得出平距、高差、方向角和坐标差，这些结果都可自动地传输到外部存储器中。全站型电子速测仪则是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。由于全站型电子速测仪较完善地实
【建筑工程施工中全站仪坐标放步 骤】 1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。 2）取出全站仪，已知点将仪器架于测站点，进行对 中整平后量取仪器高； 、
3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中 心对准棱镜中心； 4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，
选择“设置方向角”，进入后设置测站点点名，输入 测站点坐标及高程，确定后进入 设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择 “是”，设置完毕。 5）然后进入设置放样点界面，首先输入仪器高，点确定，接着 输入放样点点名，确定后输入 放样点坐标及高程，完成确定后输入棱镜高，此时放样点参 数设置结束，开始进行放样。
6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR 项参数调至零，并固定全站 仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正 对的地方，调节全站仪垂直制 动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此 时棱镜位于全站仪与放样点的 连线上，接着进入距离调整模式，若dHD值为负，则棱镜 需向远离全站仪的方向走，反 之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处 的位置即为放样点，将该点标 记，第一个放样点放样结束，然后进入下一个放样点的设 置并进行放样，直至所有放样点放样结束。
7 ）退出程序后关机，收好仪器装箱，放样工作结束。 【全站仪坐标放样原理】 (1) 打开电源开关转动望远镜 (2) 按(MENU)主菜单键 (3) 按 F1 放样 (4) 按 F4 确认 (5) 按 F1 测站点设置 (6) 按 F3(NZE) (7) 按 F1 先输入 X 坐标(站点)然后按 F4 确认再按 F1 输入 Y 坐标 (8) 按 3 次 F4 确认键 (9) 按 F2 后视点设置 (10) 按 F3(NE) (11) 按 F1 先输入后视 X 坐标然后按 F4 确认再按 F1 输入 Y 点坐标 (12) 按 2 次 F4 确认 (13) (对准棱镜对点)按 F3(是) (14) 按 F3 放样 (15) 按 F3(NEZ) (16) 按 F1 先输入需放点 X 坐标按 F4 确认再按 F1 输入 Y 坐标 (17) 按 3 次 F4 确认 (18) 按 F1 极差键
全站仪测量坐标步骤 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
全站仪测量坐标步骤 仪器对中整平，开机进入主菜单，进入放样程序： 一：站点在已知点上：然后开始建站，先输入站点坐标，然后根据提示输入后视点坐标，把仪器对准后视点，然后按测距，测好后站就建好了，这时候要反侧下后视点，看测量出的后视点坐标和你输入的坐标差多少，如在允许范围内，就可以进行下一步放样，如不在，则需要找出原因，原因来自三个方面：仪器问题、人问题、点坐标问题。在解决好后可以进入下一步饭放样了，根据仪器提示，输入放样点坐标，输入后一般仪器会显示角度距离。这表示你输入的数据仪器，算出要放样的点和站点的关系，不用管它，然后按极差按钮或下一步之类的按键，会进入到一个水平角，会不断变换的界面，把仪器转到水平角数据显示为“度”“分”“秒”附近，然后用水平微动把仪器调到“度”“分”“秒”这表示要放样的点在这条线上。在仪器前方，另一人棱镜对准仪器，测量一下，会显示比如-30m或30m表示你所要放的点要前进或后退30m，不同于正负号，表示前进或后退不同，持棱镜人就按照操作仪器人的提示前进或后退。在测量数据位正负10公分的时候就可以打桩了，然后在桩上钉钉，继续定位，这点就好了。 二：仪器架在未知点上，那就是在操作第一种情况前加上后方交会程序就行了，仪器进入后方交会程序后，先输入已知点A坐标，然后测A 点测距，后输入B点坐标，然后照准B点测距，然后计算可以算出站点坐
标，算出站点坐标后就又回到上面第一种情况，继续按照“一”的提示操作就行。 全转仪测量坐标不管哪种情况请注意一点： 长边必须控制短边，即站点与后视点的距离要大于站点与放样点的距离。
全站仪具体使用方法和坐标计算 全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠AOB ，则：1）当精度要求不高时： 瞄准A 点——置零（0 SET ）——瞄准B 点，记下水平度盘HR 的大小。 2）当精度要求高时：——可用测回法（method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。 2、距离测量（distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般：PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（PPM ）（乘常数）的设置。 输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。 （1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距）
（2）方法：照准棱镜点，按“测量”（MEAS ）。 3、坐标测量（coordinate measurement ） （1）功能：可测量目标点的三维坐标（X ，Y ，H ）。（2）测量原理 若输入：方位角，测站坐标（，）；测得：水平角和平距。则有： 方位角： 坐标： 若输入：测站S 高程，测得：仪器高i ，棱镜高v ，平距，竖直角，则有： 高程： （3）方法： 输入测站S （X ，Y ，H ），仪器高i ，棱镜高v ——瞄准后视点B ，将水平度盘读数设置为——瞄准目标棱镜点T ，按“测量”，即可显示点T 的三维坐标。 4、点位放样(Layout) （1）功能：根据设计的待放样点P 的坐标，在实地标出P 点的平面位置及填挖高度。 （2）放样原理
