论串联谐振与并联谐振区别在电阻、电容、电感串联电路中,出现电源、电压、电流同相位现象、叫做串联谐振,其特点是:电路呈纯电阻性,电源、电压和电流同相位,电抗X等于O,抗阻Z等于电阻R。
此时电路的阻抗最小,电流最大,在电感和电容上可能产生比电源电压大很多倍的高电压,因此串联谐振也称为电压谐振。
谐振电压与原电压叠加,并联谐振:在电阻、电容、电感并联电路中,出现电路端电压和总电流同相位的现象,叫做并联谐振,其特点是:并联谐振时一种完全的补偿,电源无需提供无功功率,只提供电阻所需要的有功功率,谐振时,电路的总电流最小,而支路电流往往大于电路中的总电流,因此,并联谐振也叫电流谐振。
串联谐振和并联谐振区别一1. 从负载谐振方式划分,可以为并联逆变器和串联逆变器两大类型,下面列出串联逆变器和并联逆变器的主要技术特点及其比较:串联逆变器和并联逆变器的差别,源于它们所用的振荡电路不同,前者是用L、R和C串联,后者是L、R和C并联。
(1)串联逆变器的负载电路对电源呈现低阻抗,要求由电压源供电。
因此,经整流和滤波的直流电源末端,必须并接大的滤波电容器。
当逆变失败时,浪涌电流大,保护困难。
并联逆变器的负载电路对电源呈现高阻抗,要求由电流源供电,需在直流电源末端串接大电抗器。
但在逆变失败时,由于电流受大电抗限制,冲击不大,较易保护。
串联谐振和并联谐振区别二(2)串联逆变器的输入电压恒定,输出电压为矩形波,输出电流近似正弦波,换流是在晶闸管上电流过零以后进行,因而电流总是超前电压一φ角。
并联逆变器的输入电流恒定,输出电压近似正弦波,输出电流为矩形波,换流是在谐振电容器上电压过零以前进行,负载电流也总是越前于电压一φ角。
这就是说,两者都是工作在容性负载状态。
(3)串联逆变器是恒压源供电,为避免逆变器的上、下桥臂晶闸管同时导通,造成电源短路,换流时,必须保证先关断,后开通。
即应有一段时间(t )使所有晶闸管(其它电力电子器件)都处于关断状态。
电路基础原理电感与电容的串联与并联电路基础原理:电感与电容的串联与并联引言:电路是现代科技发展中不可或缺的一部分,而电路中的元件起着至关重要的作用。
本文将重点讨论电感与电容这两种重要的电路元件,并探讨它们在串联与并联电路中的特性和应用。
一、电感的基本原理与特性电感是一种能够储存能量的元件,它由线圈组成,当电流通过时,会产生磁场。
电感的特性主要有两点:首先,电感的储能能力与线圈中的线圈数目和电流大小成正比。
其次,电感对交流电具有阻碍作用,即它能够阻碍电流变化的速度。
这种阻碍导致了电感在滤波器和振荡器等电路中的广泛应用。
二、电容的基本原理与特性电容也是一种储存能量的元件,它由两个导体板之间的电介质隔开。
当电容器两端的电位差发生变化时,电容器会储存或释放电荷。
电容的特性包括两个方面:首先,电容的储能能力与导体板面积和电介质相对介电常数成正比;其次,电容对直流电具有阻抗作用,而对交流电具有通过作用。
这种特性使得电容器在蓄电池、滤波器和调谐器等电路中有重要应用。
三、电感与电容的串联串联是指将电感和电容依次连接在同一电路中。
在串联中,电感和电容之间的作用互相影响,产生不同的电路特性。
首先,串联会使电感和电容的电流大小相同,但相位不同。
其次,串联电路的复阻抗等于电阻与电感复阻抗之和。
最后,串联电路中的电压在电感和电容上分布。
四、电感与电容的并联并联是指将电感和电容同时连接在一个电路中。
在并联中,电感和电容之间的作用互相影响,同样会产生不同的电路特性。
首先,并联会使电感和电容的电压相同,但电流不同。
其次,并联电路的复阻抗等于电阻与电容的复阻抗之和。
最后,并联电路中的电流分布在电感和电容上。
结论:电感和电容是电路中常见的元件,它们在电路中的串联与并联有不同的特性和应用。
串联电路中,电感和电容的电流大小相同但相位不同,而并联电路中,电感和电容的电压相同但电流不同。
了解电感和电容的特性和应用,对于电路设计和实际应用都具有重要意义。
电感电阻电容串并联功率因数英文回答:Inductance, resistance, and capacitance are fundamental concepts in electrical engineering. They are commonly used in electronic circuits and have different properties and applications.Inductance refers to the property of a component to store energy in a magnetic field. It is represented by the symbol L and is measured in henries (H). An inductor, also known as a coil or choke, is a passive electronic component that stores energy in its magnetic field when current flows through it. Inductors are used in various applications such as filtering, energy storage, and inductance-based sensors.Resistance, on the other hand, is the property of a component to oppose the flow of electric current. It is represented by the symbol R and is measured in ohms (Ω). A resistor is a passive electronic component that limits theflow of current in a circuit. It is commonly used tocontrol the amount of current or voltage in a circuit and to dissipate heat. Resistors are used in various applications such as voltage dividers, current limiting, and signal conditioning.Capacitance refers to the ability of a component to store electrical energy in an electric field. It is represented by the symbol C and is measured in farads (F).A capacitor is a passive electronic component that stores and releases electrical energy. It is commonly used in circuits for energy storage, filtering, and timing. Capacitors are used in various applications such as power supply decoupling, signal coupling, and energy storage.When it comes to series and parallel connections of inductance, resistance, and capacitance, their properties and behaviors change.In a series connection, the total inductance, resistance, or capacitance is the sum of the individual components. For example, if we have two inductors connectedin series, their total inductance is the sum of their individual inductances. Similarly, if we have two resistors connected in series, their total resistance is the sum of their individual resistances. In the case of capacitors, the total capacitance is the reciprocal of the sum of the reciprocals of the individual capacitances.In a parallel connection, the total inductance, resistance, or capacitance is calculated differently. For inductors, the total inductance is the reciprocal of the sum of the reciprocals of the individual inductances. For resistors, the total resistance is the reciprocal of the sum of the reciprocals of the individual resistances. And for capacitors, the total capacitance is the sum of the individual capacitances.Now, let's talk about power factor. Power factor is a measure of how effectively electrical power is being used in a circuit. It is the ratio of the real power (in watts) to the apparent power (in volt-amperes). A power factor of 1 means that the circuit is purely resistive and all the power is being used effectively. A power factor less than 1means that the circuit has reactive components (inductanceor capacitance) and the power is not being used efficiently.A low power factor is undesirable because it leads to inefficient power usage, increased energy costs, and can cause problems in the electrical distribution system. Power factor correction techniques are used to improve powerfactor and increase energy efficiency.中文回答:电感、电阻和电容是电气工程中的基本概念。

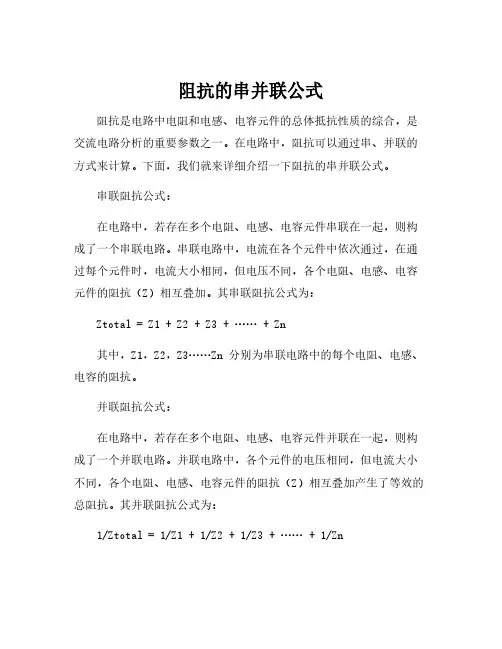

阻抗的串并联公式阻抗是电路中电阻和电感、电容元件的总体抵抗性质的综合,是交流电路分析的重要参数之一。
在电路中,阻抗可以通过串、并联的方式来计算。
下面,我们就来详细介绍一下阻抗的串并联公式。
串联阻抗公式:在电路中,若存在多个电阻、电感、电容元件串联在一起,则构成了一个串联电路。
串联电路中,电流在各个元件中依次通过,在通过每个元件时,电流大小相同,但电压不同,各个电阻、电感、电容元件的阻抗(Z)相互叠加。
其串联阻抗公式为:Ztotal = Z1 + Z2 + Z3 + …… + Zn其中,Z1,Z2,Z3……Zn 分别为串联电路中的每个电阻、电感、电容的阻抗。
并联阻抗公式:在电路中,若存在多个电阻、电感、电容元件并联在一起,则构成了一个并联电路。
并联电路中,各个元件的电压相同,但电流大小不同,各个电阻、电感、电容元件的阻抗(Z)相互叠加产生了等效的总阻抗。
其并联阻抗公式为:1/Ztotal = 1/Z1 + 1/Z2 + 1/Z3 + …… + 1/Zn其中,Z1,Z2,Z3……Zn 分别为并联电路中的每个电阻、电感、电容的阻抗。
串并联的综合:对于大多数复杂电路,既有串联电路,又有并联电路,因此需要用串联、并联的综合公式来计算。
在这种情况下,需要先计算出各个串联电路的总阻抗,然后将所得结果作为各并联电路的元件之一,最后使用并联阻抗公式计算总阻抗。
此外,在电路中几乎所有元件都具有一定的阻抗,因此串并联的公式应用非常广泛,特别是在高频电路和通信电路中经常需要使用串并联公式进行分析计算。
因此,对于工程师和电子学爱好者来说,深入理解串并联公式的原理和应用是非常必要的。

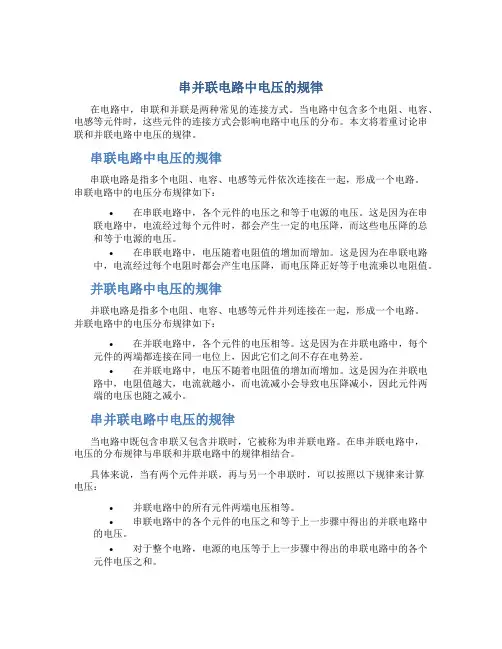

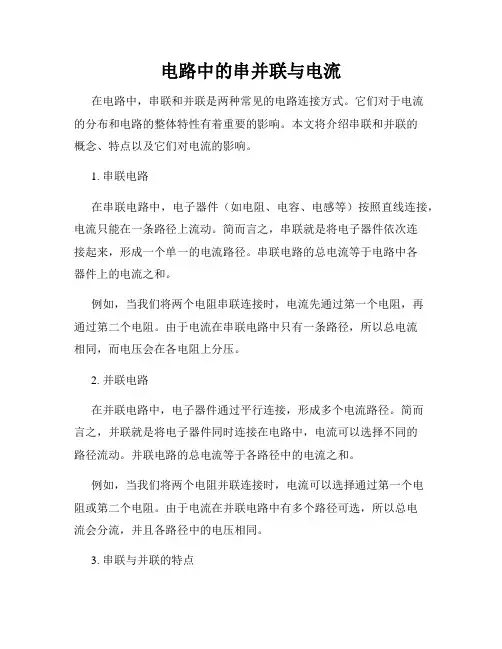

串并联电路中电压的规律在电路中,串联和并联是两种常见的连接方式。
当电路中包含多个电阻、电容、电感等元件时,这些元件的连接方式会影响电路中电压的分布。
本文将着重讨论串联和并联电路中电压的规律。
串联电路中电压的规律串联电路是指多个电阻、电容、电感等元件依次连接在一起,形成一个电路。
串联电路中的电压分布规律如下:•在串联电路中,各个元件的电压之和等于电源的电压。
这是因为在串联电路中,电流经过每个元件时,都会产生一定的电压降,而这些电压降的总和等于电源的电压。
•在串联电路中,电压随着电阻值的增加而增加。
这是因为在串联电路中,电流经过每个电阻时都会产生电压降,而电压降正好等于电流乘以电阻值。
并联电路中电压的规律并联电路是指多个电阻、电容、电感等元件并列连接在一起,形成一个电路。
并联电路中的电压分布规律如下:•在并联电路中,各个元件的电压相等。
这是因为在并联电路中,每个元件的两端都连接在同一电位上,因此它们之间不存在电势差。
•在并联电路中,电压不随着电阻值的增加而增加。
这是因为在并联电路中,电阻值越大,电流就越小,而电流减小会导致电压降减小,因此元件两端的电压也随之减小。
串并联电路中电压的规律当电路中既包含串联又包含并联时,它被称为串并联电路。
在串并联电路中,电压的分布规律与串联和并联电路中的规律相结合。
具体来说,当有两个元件并联,再与另一个串联时,可以按照以下规律来计算电压:•并联电路中的所有元件两端电压相等。
•串联电路中的各个元件的电压之和等于上一步骤中得出的并联电路中的电压。
•对于整个电路,电源的电压等于上一步骤中得出的串联电路中的各个元件电压之和。
通过以上规律,可以轻松地计算出串并联电路中各个元件的电压。
需要注意的是,在实际应用中,还需要考虑元件的电阻、电容、电感等实际值以及电源的电压和电流等因素。
起来,串联和并联电路是电路中常见的连接方式,它们的电压分布规律不同。
在串并联电路中,可以按照一定规律来计算各个元件的电压分布,从而为电路的设计和调试提供帮助。
电路基础原理电容与电感的串联与并联电路基础原理:电容与电感的串联与并联在学习电路基础原理时,电容与电感是两个非常重要的概念。
它们在电路中起着不可或缺的作用。
本文将探讨电容与电感的串联与并联,以及它们在实际电路中的应用。
1. 电容与电感的基本概念首先,我们来简单了解一下电容与电感的基本概念。
电容是指一种储存电荷的装置,它由两个导体板和介质组成。
当电容器上施加电压时,正负电荷将在导体板之间积累,形成电荷分布。
而电感则是由线圈或电线圈制成的装置,当电流通过线圈时,会产生磁场,并储存能量。
2. 串联与并联的定义与特点在电路中,串联与并联是两种常见的连接方式。
串联是指将电容或电感依次连接在一起,形成一个电路路径。
而并联则是将电容或电感同时连接在一起,形成多个并行的电路路径。
串联与并联的主要特点如下:- 串联电路的总电容或总电感等于各个电容或电感的总和;- 串联电路的总电压等于各个电容或电感电压之和;- 并联电路的总电容或总电感等于各个电容或电感的倒数之和;- 并联电路的总电压等于各个电容或电感电压的平均值。
3. 电容与电感的串联与并联接下来,我们将重点讨论电容与电感的串联与并联。
3.1 电容的串联与并联首先,我们先来看电容的串联与并联。
当两个电容C1和C2串联时,它们的总电容C串等于它们的倒数之和:1/C串 = 1/C1 + 1/C2。
而当两个电容C1和C2并联时,它们的总电容C并等于它们的总和:C并 =C1 + C2。
实际应用中,电容的串联与并联可以实现不同的电路功能。
比如,在交流电路中,串联电容可以形成低通滤波器,将高频信号滤除,只保留低频信号。
而并联电容则可以形成高通滤波器,将低频信号滤除,只保留高频信号。
3.2 电感的串联与并联接着,我们再来看电感的串联与并联。
当两个电感L1和L2串联时,它们的总电感L串等于它们的总和:L串 = L1 + L2。
而当两个电感L1和L2并联时,它们的总电感L并等于它们的倒数之和:1/L并 = 1/L1+ 1/L2。
电阻、电容和电感的串联与并联
两电阻R1和R2串联及并联时的关系:两电容C1和C2串联与并联时的关系:
无互感的线圈的串联与并联:
两线圈串联:L=L1+L2
两线圈并联:L=L1L2/(L1+L2)
有互感的线圈的串联与并联:
有互感两线圈顺串(异名端相接):L(顺)=L1+L2+2M 有互感两线圈反串(同名端相接):L(反)=L1+L2-2M L(顺)-L(反)=4M,M=[L(顺)-L(反)]/4 有互感两线圈并联:L(并)=(L 1 L2-M2)/(L1+L22M)(2M项前的符号:同名端接在同一侧时取-,异名端接在同一侧时取+。
)
(L1 L2-M2)≧0,M≤L
L21
M(最大)=L
L21
互感的耦合系数:K=M/L
L21
电桥
直流电桥由4个电阻首尾相接构成菱形,共4端,A、C端接电源,B、D端之间为零位检测(检流计)。
上下两臂平衡时,B、D端电压差为零,检流计电流读数为0。
电桥平衡的条件:R1/R3=R2/R N(或R1R N=R2R3)R1、R2、和R3为阻值已知标准电阻,被测电阻R N=R2R3/R1
将4个电阻换为阻抗,即得到交流电桥。
