第3节电阻的测量知能演练提升能力提升1.下图是四位同学设计的用伏安法测量电阻的电路图,其中正确的是()2.某同学做伏安法测电阻实验时,刚一“试触”就发现电流表的指针迅速摆动到最大刻度,发生这种情况的原因可能是()A.电流表的“+”“-”接线柱接反了B.待测电阻发生了断路C.线路接错,某处发生了短路D.以上说法均不对3.如图所示,R为待测电阻,阻值约为5 Ω。
给你的器材:滑动变阻器(2 A,0~10 Ω);电流表有2个量程,分别为0~0.6 A、0~3 A;电压表有2个量程,分别为0~3 V、0~15 V;电池组为新干电池3节串联。
两只电表的量程可采用以下4种选法,但为使测量时能较准确地读数,两只电表的量程应用()A.0~0.6 A和0~15 VB.0~3 A和0~15 VC.0~0.6 A和0~3 VD.0~3 A和0~3 V4.用伏安法测电阻的实验中,小雪和晓彤分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了U-I的图象,如图甲、乙所示。
对于图象的分析,下列说法错误的是()A.由甲图可知,定值电阻的阻值为1 ΩB.由甲图可知,电阻不随其两端的电压和导体中的电流而改变C.由乙图及实验现象可知:小灯泡的电阻随灯丝温度的增加而增大D.为了减小误差,应该用多次测量的方法,计算小灯泡的电阻5.小华同学用伏安法测导体的电阻,实验方案和操作过程均正确,两表的连接和示数如图所示,这个实验可以改进的地方是,你这样改进的理由是。
6.小明设计并连接了测量电阻的电路如图甲所示,所使用的电源为两节干电池。
请指出他在电路设计或连接上存在的一个问题:;经改正后,所测得的数据绘出的图象如图乙所示,该待测电阻的阻值为Ω。
7.要测量某电阻的阻值,实验桌上有下列器材:电流表A(0~0.6 A),电压表V(0~3 V),电源4.5 V,滑动变阻器R,开关,导线,待测电阻R x(约6 Ω)。
实验要求:多测几组数据且两电表都不能超过其量程。
人教版九年级物理随堂通17.3电阻的测量同步练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，根据可测量的数据，不能测量电阻R的A．阻值B．电流C．电功率D．电功2 . 如图是一个电子身高测量仪的四个设计电路，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（）A．B．C．D．3 . 灯泡L1标有“24V 12W”的字样，灯泡L2标有“12V12W”的字样，将两个灯泡串联后接在电源电压为U的电路中，若要保证两个灯泡不损坏，则（）A．电源电压U的最大值为30VB．两灯泡的实际功率之比为1：4C．灯泡L2两端电压与电源电压U之比为1：3D．电源电压U为36 V时，灯泡L1、L2均能正常发光4 . 李晶同学在实验中连接了如图所示的电路，闭合开关S后，他发现灯泡L1、L2都不亮，他用一电压表两端接触a、b两点时，读数为零；接触b、c两点时，读数还是零；但接触c、d两点时，电压表有读数．如果电路中只有一处故障，则故障应该是（）A．灯L1断路B．灯L2断路C．灯L2短路D．开关S断路5 . 在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（）A．导体中的电流与导体的电阻成正比B．电源至少选用两节新干电池C．换用2Ω电阻做实验时，需要更换电压表量程D．多次实验是为了求平均值，以减小实验误差6 . 某同学指出：在用伏安法测量电阻的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是（）A．向电路中连接滑动变阻器时，应该使滑片位于滑动变阻器阻值最大的位置B．向电路中连接开关时，应该将开关断开C．电压表应与待测电阻并联，电流表应与待测电阻串联D．开关应该接在靠近电源电流流出的一端7 . 探究“通过电阻的电流与电阻的大小关系”时,我们一般需要先预设一个电压值,实验中保持电阻两端电压为预设值不变,现采用如图所示电路进行探究,器材:学生电源、滑动变阻(20Ω,1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干,以下说法正确的是（）A．若实验验电压设值为2V,电源电压范围可以为2V-4VB．若电源电压恒为6V,要获得3组实验数据,电压预设范围可以为1.5V-5VC．若电源电压恒为6V,电压预设值为2V,要获得3组实验数据,要更换最大阻值为30Ω的滑动变阻器D．电压预设值越大,在获得3组实验数据过程中,滑动变阻器阻值调节范围越大8 . 如图所示，是电学实验中常用的滑动变阻器，其作用除保护电路外，还能改变电路中的电流和电压，关于滑动变阻器的作用，下列说法不正确的是A．在探究“电流与电压关系”的实验中，其主要作用是改变电压，多次测量，得出普遍规律B．在“测量未知定值电阻Rx的阻值”的实验中，其主要作用是为了多次侧量，求平均值C．在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量，得出普遍规律D．在“测量小灯泡电阻”的实验中，其主要作用是为了多次测量求平均值，减小误差9 . 把标有“12V36W“的灯泡甲和“8V16W“的灯泡乙串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡比正常发光时暗。
第3节电阻的测量一、知识梳理“伏安法”测电阻实验原理：．实验器材：电源、开关、导线、、、滑动变阻器、待测电阻．实验电路图设计：实验步骤：①按如图所示电路图正确连接电路，连接电路时开关应，滑动变阻器的滑片移到阻值处．②检查无误后，闭合开关，调节滑动变阻器滑片P的位置，改变，观察每次对应的示数，分别填入设计的表格中．③根据每次记录的电压和电流值，求它们对应的电阻值，然后再求出它们的平均值．注意：测量小灯泡的电阻时，由于灯丝的电阻随灯丝温度的升高而增大，因此求电阻的平均值是无意义的．二、练习知识点1测量定值电阻的阻值1．伏安法测定值电阻实验中，滑动变阻器不能起到的作用是( )A．改变待测电阻两端的电压B．改变电路中的电流C．保护电路D．改变待测电阻的阻值2．小明在“用伏安法测量某定值电阻R的阻值”的实验中：(1)请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整．(2)实验前，为保护电路，滑动变阻器的滑片应置于(填“A”或“B”)端．(3)闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是．A．滑动变阻器断路B．R断路C．R短路(4)排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为A，它的阻值是Ω.丙丁(5)通常情况下要进行多次测量并取平均值，其目的是．知识点2测量小灯泡的阻值3．如图所示，在“伏安法测小灯泡的阻值”实验中，开关闭合前，应将滑动变阻器的滑片移到最端．闭合开关后，要使小灯泡的亮度增加，应将滑片向端移动．(填“左”或“右”)4．为完成“测定小灯泡正常发光时的电阻”的实验，小柯同学选取了相应器材，小灯泡上标有“2.5 V”字样．甲乙(1)如图甲所示的电路无法正常完成实验，有一处导线连接错误，错误导线是(填“①”或“②”)．(2)改正电路后，小柯调节滑动变阻器使电压表的示数为_V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻是_ Ω.5．在“测量小灯泡电阻”实验中，某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是( )A．更换小灯泡B．更换电源C．检查电路是否断路D．移动滑动变阻器滑片，观察小灯泡是否发光6．在“伏安法测电阻”的实验中，若电源电压为15 V，被测电阻阻值约为80 Ω，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程．为了减小因电表的量程选择而引起的误差，电压表应选用量程，电流表应选用量程．7．在“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路(电路元件完好，接线柱接线牢固)．甲乙(1)在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将，电压表的示数将．(填“发生变化”或“保持不变”)(2)检查电路，发现有一处连接错误，请指出连接错误的导线是(填“a”“b”“c”或“d”)．(3)纠正错误后，闭合开关，测得几组数据如下表．第3次实验时电流表示数如图乙所示，电流表的示数为A．第2次实验算出的电阻值是Ω，第3次实验算出的电阻值是Ω，则待测电阻的阻值为Ω.8．在“用伏安法测小灯泡电阻”的实验中，待测小灯泡正常工作时的电压为2.5 V.甲乙(1)请用笔画线代替导线，将图甲的实物图连接完整(连线不得交叉)．(2)当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见表．请根据同学们的分析，在空白处将表中电压表和电流表的示数情况补充完整．(3)故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I－U图象，如图乙所示，分析图象可知，小灯泡正常工作时电阻为Ω.(4)从图象还可看出，小灯泡灯丝的电阻随两端电压的变化而变化，造成这一现象的原因是．参考答案： 一、知识梳理“伏安法”测电阻 实验原理：__R ＝UI__．实验器材：电源、开关、导线、__电流表__、__电压表__、滑动变阻器、待测电阻． 实验电路图设计：实验步骤：①按如图所示电路图正确连接电路，连接电路时开关应__断开__，滑动变阻器的滑片移到阻值__最大__处．②检查无误后，闭合开关，调节滑动变阻器滑片P 的位置，改变__待测电阻两端的电压__，观察__电流表__每次对应的示数，分别填入设计的表格中．③根据每次记录的电压和电流值，求它们对应的电阻值，然后再求出它们的平均值．二、练习1．D 2．(1)解：(2)__B __． (3)C(4)排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为__0.3__A ，它的阻值是__9__Ω.(5)通常情况下要进行多次测量并取平均值，其目的是__减小误差__．3．应将滑动变阻器的滑片移到最__右__端．闭合开关后，要使小灯泡的亮度增加，应将滑片向__左__端移动．(填“左”或“右”)4．(1)如图甲所示的电路无法正常完成实验，有一处导线连接错误，错误导线是__②__(填“①”或“②”)．(2)改正电路后，小柯调节滑动变阻器使电压表的示数为__2.5__V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻是__5__Ω.5．D6．在“伏安法测电阻”的实验中，若电源电压为15 V，被测电阻阻值约为80 Ω，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程．为了减小因电表的量程选择而引起的误差，电压表应选用__0～15__V__量程，电流表应选用__0～0.6__A__量程．7．(1)在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将__发生变化__，电压表的示数将__保持不变__．(填“发生变化”或“保持不变”)(2)检查电路，发现有一处连接错误，请指出连接错误的导线是__d__(填“a”“b”“c”或“d”)．(3)第3次实验时电流表示数如图乙所示，电流表的示数为__0.18__A．第2次实验算出的电阻值是__15.0__Ω，第3次实验算出的电阻值是__15.6__Ω，则待测电阻的阻值为__15.2__Ω.8．(1)请用笔画线代替导线，将图甲的实物图连接完整(连线不得交叉)．解：(2)当开关闭合后，发现小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见表．请根据同学们的分析，在空白处将表中电压表和电流表的示数情况补充完整．(3)故障排除后，同学们移动滑动变阻器的滑片，记录了多组小灯泡两端电压和对应的电流值，根据这些数据在坐标图上绘制出了I－U图象，如图乙所示，分析图象可知，小灯泡正常工作时电阻为__10__Ω.(4)从图象还可看出，小灯泡灯丝的电阻随两端电压的变化而变化，造成这一现象的原因是__灯泡的电阻随温度的升高而增大__．。
九年级物理上册《第十七章电阻的测量》同步练习题及答案-人教版一、单选题1．发生短路时()A．电路中的电阻很大B．电路中的电阻很小C．电路中的电流很小D．电路中的电压很大2．R1=10Ω，R2=1Ω，将这两个电阻并联接入电路，等效电阻大小（）A．一定大于10ΩB．一定小于1ΩC．在10Ω与1Ω之间D．无法确定3．下列课本中的实验在探究时都要反复进行多次，目的是为了减小误差的是（）A．探究杠杆的平衡条件B．伏安法测电阻C．探究光的反射规律D．探究浮力大小与哪些因素有关4．在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小C．导体的电阻与导体两端的电压有关D．以上都不对5．下列有关实验探究的说法中（）①在“探究压力的作用效果与哪些因素有关”时，只运用了控制变量法①在“探究滑动摩擦力与压力的关系”时，应保持受力面积不变，改变压力①在“探究物体动能与速度的关系”时，要把质量相同的钢球放到斜面的不同高度由静止滚下①在“伏安法测定值电阻”时，多次测量是为了计算平均值减小误差A．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确6．关于电流方向下面说法正确的是A．不同导体中电流方向的规定是不同的B．电子定向移动的方向规定为电流方向C．电路中电流方向是从电源的负极经用电器后流向正极D．正电荷定向移动的方向规定为电流方向7．用如图所示的方案测量小灯泡的电阻。
实验中需要收集的信息是（）A．电压表示数和电流表示数B．电源电压和变阻器的最大阻值C．电流表示数和变阻器的最大阻值D．电压表示数和变阻器的最大阻值8．在“伏安法”测电阻的实验中，下列注意事项中不正确的是（）A．连接电路时，开关应断开B．在无法估计被测电压、电流的大小时，可用试触法选取合适的量程C．将变阻器连入电路时，滑片应放到使电路中电流最大的位置D．电压表应该与待测电阻并联9．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．电流表可能被烧坏B．电流表不会被烧坏C．两表都不会被烧坏D．两表都可能被烧坏10．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行多次实验．①在“测量物体的长度”时，进行多次测量①在“探究液体压强与哪些因素有关”时，改变深度和密度，多次实验①在“探究电流与电压、电阻的关系”时，多次调节滑动变阻器进行实验①在“测量定值电阻阻值的实验”中，多次调节滑动变阻器，测出多组对应的电压值和电流值，上述实验中属于寻找普遍规律的是【】A．①①B．①①C．①①D．①①二、填空题值．三、作图题19．用“伏安法”测电阻时，已完成部分器材的连接，如图所示．请将电路连接完整．四、实验题20．用“伏安法”测量电阻R的阻值，提供的实验器材有：待测电阻R x、两节干电池、电流表、电压表、滑动变阻器、开关及若干导线。
人教版九年级物理17.3电阻的测量同步练习1.在“测量小灯泡电阻”的实验中，滑动变阻器所起作用的说法不正确的是()A. 改变电路中的电流B. 保护电路C. 改变被测小灯泡的电阻D. 改变被测小灯泡两端的电压2.某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将()A. 电流表、电压表均被烧坯B. 电流表、电压表不会被烧坏C. 只有电流表被烧坏D. 只有电压表被烧坏3.小明同学练习用伏安法测电阻，他所测电阻的阻值约为2Ω，电压表的量程为3V，电流表的量程为3A.测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是()A. 电压表和电流表的位置接反了B. 他没有多次测量取平均值，致使误差过大C. 电压表按15V量程读数，电流表按0.6A量程读数D. 电压表按15V量程读数，电流表按3A量程读数4.在“伏安法测电阻”的实验中，如果被测电阻大约为80Ω，选用的电源电压为1.5V，选用的电流表量程为0.6A，对于电流表和电源电压的选择，下列说法中正确的是()A. 电源选择错误，因此会烧坏电源B. 电流表量程不合适，因此电流表无示数C. 电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D. 电流表量程选择错误，读数误差较大5.小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）A.滑动变阻器接触不良B.开关接触不良C.小灯泡两端短路D.灯泡的钨丝断了6.用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图象，如图甲、乙所示。
对于图象的分析，以下说法错误的是（）A.由甲图可知，定值电阻的阻值为1ΩB.由甲图可知，电阻不随其两端的电压和导体中的电流而改变C.为了减小误差，应该用多次测量的方法，计算小灯泡的电阻D.由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大7.在用电流表和电压表测小灯泡电阻的实验中，连接滑动变阻器的导线有一根已接在变阻器的D接线柱上，如图甲所示，为了使滑动变阻器的滑片向右滑动时电路的电流增大，则连接变阻器的另一根导线应该接在（填“A”、“B”或“C”）接线柱上。

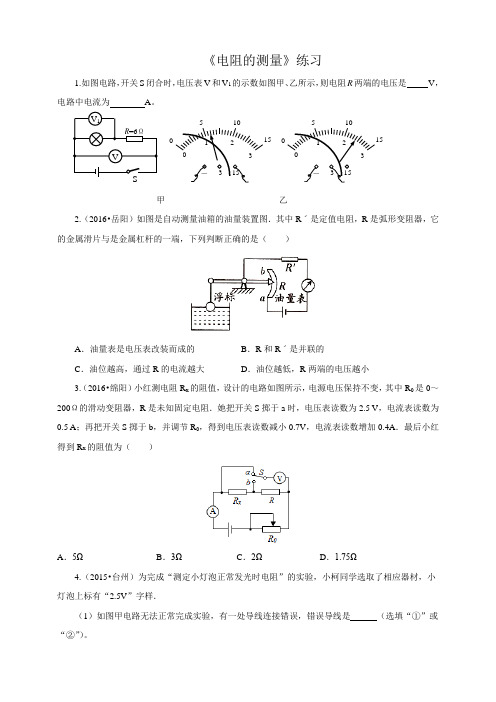

《电阻的测量》练习1.如图电路，开关S 闭合时，电压表V 和V 1的示数如图甲、乙所示，则电阻R 两端的电压是 V ，电路中电流为 A 。
甲 乙2.（2016•岳阳）如图是自动测量油箱的油量装置图．其中R ˊ是定值电阻，R 是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是（ ）A ．油量表是电压表改装而成的B ．R 和R ˊ是并联的C ．油位越高，通过R 的电流越大D ．油位越低，R 两端的电压越小3.（2016•绵阳）小红测电阻R x 的阻值，设计的电路如图所示，电源电压保持不变，其中R 0是0～200Ω的滑动变阻器，R 是未知固定电阻．她把开关S 掷于a 时，电压表读数为2.5 V ，电流表读数为0.5 A ；再把开关S 掷于b ，并调节R 0，得到电压表读数减小0.7V ，电流表读数增加0.4A ．最后小红得到R x 的阻值为（ ）A ．5ΩB ．3ΩC ．2ΩD ．1.75Ω4.（2015•台州）为完成“测定小灯泡正常发光时电阻”的实验，小柯同学选取了相应器材，小灯泡上标有“2.5V ”字样．（1）如图甲电路无法正常完成实验，有一处导线连接错误，错误导线是 （选填“①”或“②”）。
（2）改正电路后，小柯调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙，则小灯泡正常发光时的电阻是 欧姆。
5.在测量小灯泡正常发光时电阻的实验中，电源电压为3V ，小灯泡的额定电压为2.5V ，如图是连接的部分电路．请按要求完成下列问题：（1）用笔画线代替导线，将图中的电路连接完整．（2）闭合开关前，滑动变阻器的滑片应置于 （选填“左”或“右”）端．（3）连接好电路后，闭合开关，无论怎样移动滑片，小灯泡始终不发光，电压表示数始终为0，电流表示数有变化，则出现故障的原因可能是 ．（4）排除故障后，闭合开关，移动滑片，当小灯泡正常发光时，电流表示数如图所示，此时小灯泡的电阻为 Ω．6.物理学习小组进行“伏安法测电阻”的实验：（1）请你用笔画线代替导线，将左图所示实物电路连接完整，使滑动变阻器滑片P 移动到A 端时，变阻器连入电路阻值最大（要求导线不交叉）。
《17.3电阻的测量》姓名：日期：【知识梳理】1、伏安法测电阻：（1）实验原理：，需要测量的物理量：导体两端的和通过导体的。
（2）实验电路图（如图所示）：（3）实验中滑动变阻器在本实验中的作用是:①；②。
（4）测量三组数据的目的：。
（5）测量小灯泡的电阻时，取平均值作为小灯泡的电阻，这是因为。
【典型例题】例题1、在测量定值电阻R X的阻值的实验中，滑动变阻器上标有“20Ω 2A”的字样，电源电压不变。
（a）（b）（c）（1）图（a）是小明测量电阻的实物电路图．图中有一根线连接错误，请在这根线上打“×”，并在图中改正．（2）小明对正确连接的电路进行了三次操作：A.闭合开关，观察到电流表的示数为0.12A；B.把滑动变阻器的滑片移到中点位置（滑动变阻器接入电路的阻值为10Ω）时，电压表示数2.7V，电流表示数0.18A；C.移动滑片到某点M，这时电压表、电流表的示数分别如图（b）、（c）。
（3）请将表中有序号的未记录的数据填写出来：①；②；③。
（4）由分析可知，M点在滑动变阻器中点的（选填“左”或“右”）侧；（5）利用表格第2次实验数据，再将R X分别换为阻值为5Ω和10Ω的两个电阻进一步实验，可以探究关系.若接入10Ω的电阻后，电压表的示数是2.0V，接下来的操作是。
本实验和第（2）中测量电阻的实验均进行了三次，它们多次实验的目的是（选填“相同”或“不相同”）的。
例题2、要测量一个阻值约为600Ω的电阻Rx．实验室提供的器材有：电源两节新干电池、学生用电流表（量程为0～0.6A、0～3A）、学生用电压表（量程为0～3V、0～15V）、滑动变阻器R1（10Ω 1A）和R2（100Ω1A)各一个，开关、导线若干.(1)小明用伏安法测量该电阻，下图是小明连接的电路．连接电路时，开关应；接通电路前，滑动变阻器的滑片向左滑动时，电阻变小，请将图中的线路连好．(2)闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，其原因是．所以按小明所选的器材不能用伏安法测出该电阻的值．(3)请你帮助小明在上面的器材中选择合适的器材，设计实验方案测出该电阻的值．①在虚线方框中画出实验电路图；②滑动变阻器应选择（R1/R2）．③写出待测电阻Rx的表达式(用测出的量或已知量来表达)：Rx = 。
人教版九年级物理全一册《17.3电阻的测量》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是A．向电路中连接开关时，应该先将开关断开B．开关应该接在靠近电源正极的位置C．电压表、电流表的量程选择要合适D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处2．如图是小灯泡的电流与两端电压的关系图象，下列说法正确的是( )A．小灯泡的电阻不变，是7.6ΩB．小灯泡的电流随两端电压的增大而增大的越来越慢C．小灯泡的电阻与两端电压有关，随电压的增大而减小D．小灯泡的实际功率与两端电压有关，随电压的增大而减小3．在图所示的四个电路中，电源两端电压保持不变，若定值电阻R的阻值已知，则在不拆卸元件的情况下不能够测出待测电阻R x阻值的电路是（）A．B．C．D．4．实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( )A ．25VB ．35VC ．17.5 VD ．12.5V5．如图电路，用电流表、电压表测灯泡电阻的实验中，为使电流表示数减小，应将滑动变阻器的滑片P （ ）A ．向左移动B ．向右移动C ．向左向右移动都可以D ．条件不足，无法判断6．要测量一个阻值为数百欧的电阻R x 的阻值，提供的器材有：电源电压约3V ，学生用电压表（量程03V ）、学生用电流表（量程0~0.6A ）、滑动变阻器（20Ω 1A ）、电阻箱（0~9999Ω），开关、导线若干。
在下面图示的电路中，能测出R x 阻值的是（ ）A ．B ．C ．D ．7．如图所示，小乐想用两块电流表、阻值已知的电阻R 0，测量电阻R x 的阻值。
人教版九年级物理随堂通17.3电阻的测量同步练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示。
①该同学测得此电阻的阻值约为10 Ω；②序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；③序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；④仅用该同学的实验器材就能探究电流与电压的关系。
