电缆桥架选型计算表

（一）关于桥架选型
1、根据图集或者样本确定单根电缆的直径尺寸。

2、确定电缆根数。

3、电缆无间距敷设（电缆只能平铺在桥架内），算出电缆总的截面积，然后根据
《04DX101-1 建筑电气常用数据》所述内容，电力电缆截面积不得大于桥架截面积的40%。

所以用电缆的总截面积除以0.4即为所需桥架截面积。

4、根据图集所示桥架规格或厂家样本数据，以及电缆敷设截面的长度，确定桥架规格
尺寸。

实例：这里我们用5xYJV22-4x120+1x70来举例子：
1、通过图集所示内容首先确定YJV22-4x120+1x70所选电缆外径尺寸。

确定单根电缆
外径为55.4mm。

2、电缆只能平铺于桥架内，且不能堆砌。

通过此电缆外径及电缆根数即可计算出电缆敷设总长度及总截面积为55.4x277=15345.8mm 2
3、依据《04DX101-1 建筑电气常用数据》6-23页，用2中所得电缆截面积15345.8mm2/0.4=38364.5mm2
4、由3中可以确定桥架截面积大于38364.5mm2即可。

取桥架截面积为40000mm2。

因电
缆敷设水平长度为277mm，故线槽宽度需大于此值。

则确定桥架尺寸为：400x100mm。

(即桥架所选型号中宽度及高度均大于总电缆敷设后的宽度及高度)
注：桥架选择依据《04DX101-1 建筑电气常用数据》6-63页。

电缆截面选择计算1.计算条件A.环境温度：40℃。

B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。

C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。

●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。

2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。

θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。

2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。

综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。

C：电动机馈线C=15320；其他馈线C=136662）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。

K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。

2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。

（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。

电缆桥架的选型设计电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。

建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称（以下简称桥架）。

时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

山东临沂筑兴管业，主要生产销售PE波纹管、线束波纹管、汽车用线束套管、PVC线管，以及代理销售“京生”牌金属软管、包塑软管；JDG钢管、电缆桥架、PVC排水管、尼龙扎带等及其各种配件。

下面就由山东临沂筑兴管业给大家介绍下电缆线桥架的选型设计。

电缆桥架的选型设计1、确定环境条件环境条件一般有三种：腐蚀环境、正常环境、特殊环境。

2、根据多数电缆走向，在室内可沿着、柱、梁、楼板走，在室外尽可能沿工艺管道走。

3、计算荷重计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载GG总=n1q1+n2q2……nnqn式中：q1·q2·q3……qn为每根电缆单位重量(kg/m) n1·n2·n3……nn为相同电缆根数G总<G允（电缆侨架的允许荷载参照荷载曲线图表）4、选择桥架根据电缆荷载及桥架安装处的环境，以桥架的载荷曲线为依据，来确定桥架的类型和规格及立柱的间距、托臂的长度、桥架的层次，立柱的长度等。

5、根据电缆走向及安装的环境确定桥架的固定方式；悬挂式、直立式，(这两种形式均可采用单侧固定或双侧固定)、壁侧式等。

6、各种电缆在电缆桥架上的层次安排与层间距离。

电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次在下排列：如下表：这样排列有利于屏蔽干扰通风、散热等。

电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

电缆桥架是整个布线工程中不可缺少的部分。

可是电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

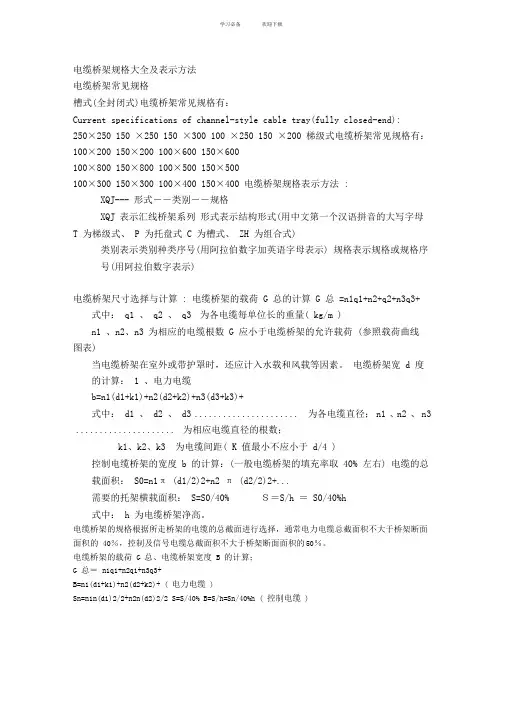

选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。

其承载能力具有一定的限度。

否则将会因桥架超载而产生严重形变。

影响桥架的美观和电缆的安全运行。

通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。

由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。

对应于同一支撑距离和弯凸变形量。

侧面高度大的桥架承载能力大，高度小的桥架承载能力小。

另外当载荷能力划、相同时，对于同一规格的电缆桥架。

支撑距离小的比支撑距离大的弯曲变形量小。

一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。

在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。

单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。

在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。

当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。

电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。

由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn 1、n2、n3……为上述同种型号规格电缆的根数。

K1、k2、k3……为上述电缆放置时的间距。

其值最小应大于电缆直径的1／4。

一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。

以其桥架内控制电缆总截面s不超过电缆桥架总截面s。

的40％为原则。

控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。

相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。

电缆桥架的选用与计算方法电缆桥架能够分为电力电缆桥架、控制电缆桥架以及弱电网络通信电缆桥架等。

近年来高层建筑发展比较快，桥架安装的工程量大且施工工艺比较复杂，其安装质量对区域内的用电有着直接的影响。

在设计选型过程中，应根据各个系统线缆的类型、数量，合理选定适用的电缆桥架。

一、电缆桥架如何选用？１、结构类型选择电缆桥架结构类型的混乱会带来工作现场散热、机械防护方面的问题。

故在设计阶段应根据工程环境特征和技术要求，合理选择电缆桥架的结构特征，并在平面图和材料表中清晰地表达。

２、材质选择电缆桥架按照材料可划分为复合型、钢制和铝合金几种。

复合型电缆桥架质量轻、耐水性和耐腐蚀性好。

铝合金电缆桥架结构轻便，外形尺寸、荷载特性均与钢质桥架基本相近，但价格较高。

３、表面防腐层类别选择类别主要有热浸锌、镀锌镍、冷镀锌、粉末静电喷涂等方式。

热浸锌和镀锌镍适用于室外重腐蚀环境，造价高；冷镀锌适用于室外轻腐蚀环境，静电喷涂适用于室内常温干燥环境，价格一般。

４、防火等级选择电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。

５、电缆桥架填充率的选择电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%～50%，控制电缆可取50%～70%，且宜预留10%～25%工程发展余量。

６、电缆桥架载荷等级的选择在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载。

各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

７、电缆桥架的规格尺寸选择电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。

８、根据电缆弯曲半径选择电缆桥架在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许弯曲半径。

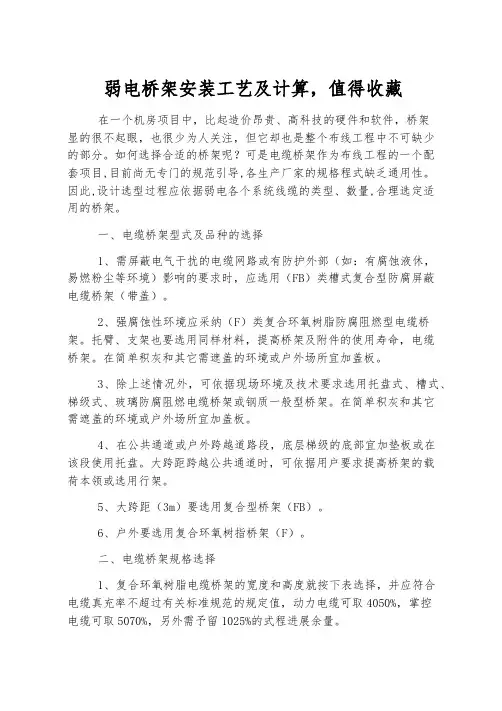

弱电桥架安装工艺及计算，值得收藏在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。
