固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台GB4053.3-2009本部分规定了固定式工业防护栏杆及钢平台的基本安全要求，包括设计、制造和安装方面的要求。

本标准适用于工业企业内工作场所中使用的防护栏杆及钢平台，但不包括其他标准规定的情况。

4.2引用文件本部分所引用的文件，包括GB钢结构工程施工质量验收规范。

对于注明日期的文件，其后的修改单或修订版不适用于本部分，但建议各方根据最新版本进行研究和使用。

5术语和定义本部分定义了一些术语，包括固定式工业防护栏杆、扶手、中间栏杆、立柱、脚踏板、平台等。

这些术语的定义对于理解本部分的内容非常重要。

6固定式工业防护栏杆的要求6.1材料要求固定式工业防护栏杆的材料应符合相关标准的要求，如GB/T1591、GB/T700等。

在使用过程中，应定期检查材料的状况，如有损坏或腐蚀等情况应及时更换。

6.2设计要求固定式工业防护栏杆的设计应满足相关标准的要求，如GB、GB等。

设计时应考虑使用环境、荷载条件、安全性等因素，并进行充分的计算和验证。

6.3制造要求固定式工业防护栏杆的制造应符合相关标准的要求，如GB/T1804、GB/T2518等。

制造过程中应注意材料的选择、加工工艺、检验等环节，确保产品质量符合要求。

6.4安装要求固定式工业防护栏杆的安装应符合相关标准的要求，如GB、GB等。

安装前应进行充分的准备工作，如现场勘察、材料验收、基础制作等。

安装过程中应注意安全，确保产品安装质量符合要求。

7固定式工业平台的要求7.1材料要求固定式工业平台的材料应符合相关标准的要求，如GB/T1591、GB/T700等。

在使用过程中，应定期检查材料的状况，如有损坏或腐蚀等情况应及时更换。

7.2设计要求固定式工业平台的设计应满足相关标准的要求，如GB、GB等。

设计时应考虑使用环境、荷载条件、安全性等因素，并进行充分的计算和验证。

7.3制造要求固定式工业平台的制造应符合相关标准的要求，如GB/T1804、GB/T2518等。

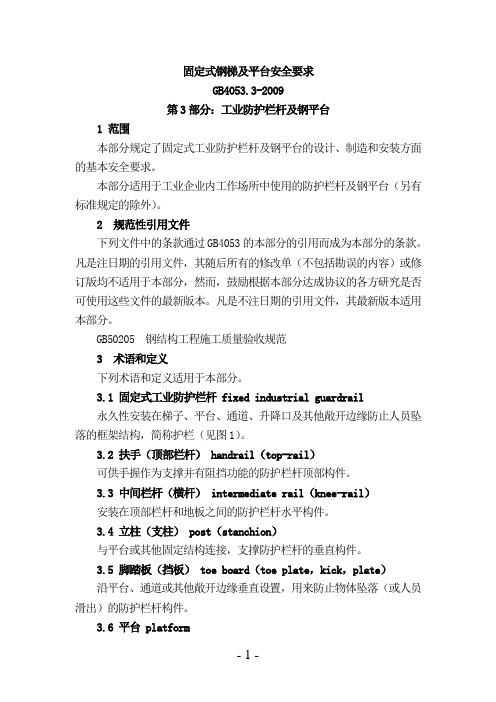

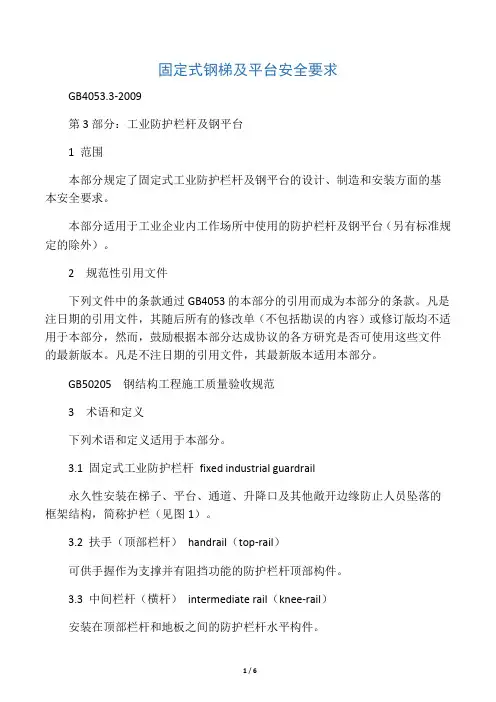

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式工业防护栏杆 fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。

3.2 扶手（顶部栏杆） handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3 中间栏杆（横杆） intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。

3.4 立柱（支柱） post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5 脚踏板（挡板） toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6 平台 platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7 固定式工业平台 fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

3.7.1 工作平台 work platform装有要求的防护装置，供人员进行工作活动的平台。

3.7.2 梯间平台（中间平台、休息平台） landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。

固定式工业防护栏杆安全技术条件3 术语3．1 固定式工业防护栏杆：沿平台、通道及作业场所敞开边缘固定安装的防护设施（见图）。

3．2 立柱：栏杆的垂直构件。

3．3 扶手：固定于立柱上端的水平方向设置的防护构件。

3．4 横杆：固定于立柱中部的连接杆件。

3．5 挡板：固定于立柱下部的防护板。

4 技术要求4．1 防护栏杆的高度宜为1050mm。

在离地高度小于20m的平台、通道及作业场所的防护栏杆高度不得低于1000mm，在离地高度等于或大于20m高的平台、通道及作业场所的防护栏杆不得低于1200mm。

4．2 栏杆的全部构件采用性能不低于Q235-A·F的钢材制造。

4．3 栏杆的结构宜采用焊接，焊接要求应符合GBJ205的技术规定。

当不便焊接时，也可用螺栓连接，但必须保证第5章规定的结构强度。

4．4 扶手宜采用外径φ33.5~50mm的钢管，立柱宜采用不小于50×50×4角钢或φ33.5-50mm钢管，立柱间隙宜为1000mm。

4．5 横杆采用不小于25×4扁钢或φ16的圆钢。

横杆与上、下构件的净间距不得大于380mm。

4．6 挡板宜采用不小于100×2扁钢制造。

如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。

4．7 室外栏杆、挡板与平台间隙为10~20mm，室内不留间隙。

4．8 栏杆端部必须设置立柱或与建筑物牢固连接。

4．9 所有结构表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形及其他缺陷。

4．10 栏杆表面必须认真除锈，并做防腐涂装。

5 强度要求栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N/m。

固定式钢斜梯安全技术条件1 主题内容与适用范围本标准规定了固定式钢斜梯的设计、制造和安装的主要技术要求。

本标准适用于工业企业中生产用固定式钢斜梯。

本标准不适用于交通及其他移动设备上用的钢斜梯。

2 引用标准GB4053.3 固定式工业防护栏杆安全技术条件GBJ205 钢结构工程施工与验收规范3 术语3．1 固定式钢斜梯：固定在建筑物或设备上，与水平面成30°~75°角的钢梯（见图）。

工业防护栏杆及钢平台安全技术要求一、术语及定义1、固定式工业防护栏杆指：永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构。

2、扶手(顶部栏杆) 可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3、中间栏杆(横杆)安装在顶部栏杆和地板之间的防护栏杆水平构件。

4、立柱(支柱) 与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

5、踢脚板(档板) 沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落(或人员滑出)的防护栏杆构件。

6、平台在周围区域平面以上有可供人员工作或站立的平面结构。

7、固定式工业钢平台指：永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

1）、工作平台装有要求的防护装置，供人员进行工作活动的平台。

2）、梯间平台(中间平台，休息平台) 相邻梯段间供人员休息或改变行进方向的平台。

3）、通行平台(通道) 供人员由一个区域到另一个区域行走的平台。

二、一般要求1、防护要求1）、距下方相邻地板或地面1.2 m及以上的平台、通道或工作面的所有敞开边缘应设置防护栏杆。

2）、在平台、通道或工作面上可能使用工具、机器部件或物品场合，应在所有敞开边缘设置带踢脚板的防护栏杆。

3）、在酸洗或电镀、脱脂等危险设备上方或附近的平台、通道或工作面的敞开边缘，均应设置带踢脚板的防护栏杆。

4）、当平台设有满足踢脚板功能及强度要求的其他结构边沿时，防护栏杆可不设踢脚板。

2、材料防护栏杆及钢平台采用钢材的力学性能应不低于Q235-B，并具有碳含量合格保证。

3、防护栏杆设计载荷1）、护栏杆安装后顶部栏杆应能承受水平方向和垂直向下方向不小于890 N集中载荷和不小于700 N/m均布载荷。

在相邻立柱间的最大挠曲变形应不大于跨度的1/250。

水平和垂直载荷以及集中和均布载荷均不叠加。

2）、中间栏杆应能承受在中点圆周上施加的不小于700 N水平集中载荷，最大挠曲变形不大于75 mm。

3）、端部或末端立柱应能承受在立柱顶部施加的任何方向上890 N的集中载荷。

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式工业防护栏杆 fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。

3.2 扶手（顶部栏杆） handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3 中间栏杆（横杆） intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。

3.4 立柱（支柱） post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5 脚踏板（挡板） toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6 平台 platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7 固定式工业平台 fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

3.7.1 工作平台 work platform装有要求的防护装置，供人员进行工作活动的平台。

3.7.2 梯间平台（中间平台、休息平台） landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式工业防护栏杆 fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。

3.2 扶手（顶部栏杆） handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3 中间栏杆（横杆） intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。

3.4 立柱（支柱） post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5 脚踏板（挡板） toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6 平台 platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7 固定式工业平台 fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

3.7.1 工作平台 work platform装有要求的防护装置，供人员进行工作活动的平台。

3.7.2 梯间平台（中间平台、休息平台） landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式工业防护栏杆 fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。

3.2 扶手（顶部栏杆） handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3 中间栏杆（横杆） intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。

3.4 立柱（支柱） post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5 脚踏板（挡板） toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6 平台 platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7 固定式工业平台 fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

3.7.1 工作平台 work platform装有要求的防护装置，供人员进行工作活动的平台。

3.7.2 梯间平台（中间平台、休息平台） landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式工业防护栏杆fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。

3.2 扶手（顶部栏杆）handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3 中间栏杆（横杆）intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。

3.4 立柱（支柱）post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5 脚踏板（挡板）toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6 平台platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7 固定式工业平台fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

工作平台work platform装有要求的防护装置，供人员进行工作活动的平台。

梯间平台（中间平台、休息平台）landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。

本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式工业防护栏杆 fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。

3.2 扶手（顶部栏杆） handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3 中间栏杆（横杆） intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。

3.4 立柱（支柱） post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5 脚踏板（挡板） toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6 平台 platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7 固定式工业平台 fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。

3.7.1 工作平台 work platform装有要求的防护装置，供人员进行工作活动的平台。

3.7.2 梯间平台（中间平台、休息平台） landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。

固定式钢梯及平台平安要求之阿布丰王创作GB4053.3-2009第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和装置方面的基本平安要求。

本部分适用于工业企业内工作场合中使用的防护栏杆及钢平台（另有尺度规定的除外）。

2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用本部分。

GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。

3.1 固定式工业防护栏杆 fixed industrial guardrail永久性装置在梯子、平台、通道、升降口及其他关闭边沿防止人员坠落的框架结构，简称护栏（见图1）。

3.2 扶手（顶部栏杆） handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。

3.3 中间栏杆（横杆）intermediate rail（knee-rail）装置在顶部栏杆和地板之间的防护栏杆水平构件。

3.4 立柱（支柱） post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。

3.5 脚踏板（挡板）toe board（toe plate，kick，plate）沿平台、通道或其他关闭边沿垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。

3.6 平台platform在周围区域平面以上有可供人员工作或站立的平面结构。

3.7 固定式工业平台 fixed industrial steel platform永久性装置在建筑物或设备上供人员工作、休息或通行的钢制平台。

3.7.1工作平台 work platform装有要求的防护装置，供人员进行工作活动的平台。

3.7.2 梯间平台（中间平台、休息平台）landing （intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。
