固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台GB4053.3-2009本部分规定了固定式工业防护栏杆及钢平台的基本安全要求，包括设计、制造和安装方面的要求。
本标准适用于工业企业内工作场所中使用的防护栏杆及钢平台，但不包括其他标准规定的情况。
4.2引用文件本部分所引用的文件，包括GB钢结构工程施工质量验收规范。
对于注明日期的文件，其后的修改单或修订版不适用于本部分，但建议各方根据最新版本进行研究和使用。
5术语和定义本部分定义了一些术语，包括固定式工业防护栏杆、扶手、中间栏杆、立柱、脚踏板、平台等。
这些术语的定义对于理解本部分的内容非常重要。
6固定式工业防护栏杆的要求6.1材料要求固定式工业防护栏杆的材料应符合相关标准的要求，如GB/T1591、GB/T700等。
在使用过程中，应定期检查材料的状况，如有损坏或腐蚀等情况应及时更换。
6.2设计要求固定式工业防护栏杆的设计应满足相关标准的要求，如GB、GB等。
设计时应考虑使用环境、荷载条件、安全性等因素，并进行充分的计算和验证。
6.3制造要求固定式工业防护栏杆的制造应符合相关标准的要求，如GB/T1804、GB/T2518等。
制造过程中应注意材料的选择、加工工艺、检验等环节，确保产品质量符合要求。
6.4安装要求固定式工业防护栏杆的安装应符合相关标准的要求，如GB、GB等。
安装前应进行充分的准备工作，如现场勘察、材料验收、基础制作等。
安装过程中应注意安全，确保产品安装质量符合要求。
7固定式工业平台的要求7.1材料要求固定式工业平台的材料应符合相关标准的要求，如GB/T1591、GB/T700等。
在使用过程中，应定期检查材料的状况，如有损坏或腐蚀等情况应及时更换。
7.2设计要求固定式工业平台的设计应满足相关标准的要求，如GB、GB等。
设计时应考虑使用环境、荷载条件、安全性等因素，并进行充分的计算和验证。
7.3制造要求固定式工业平台的制造应符合相关标准的要求，如GB/T1804、GB/T2518等。

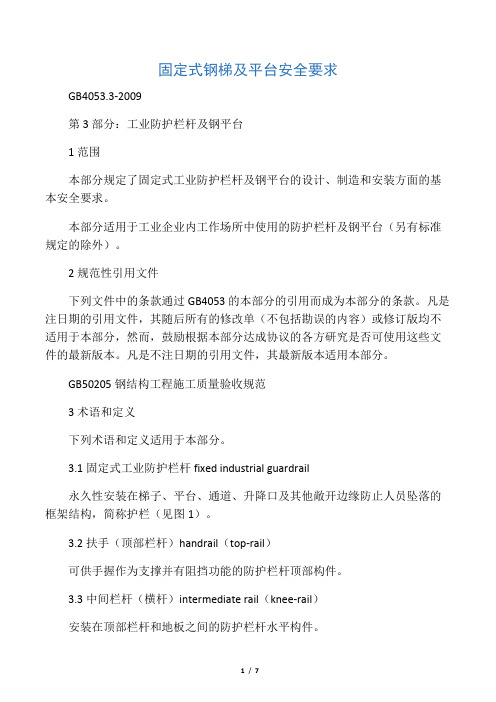

固定式钢梯及平台安全要求GB4053.3-2009第3部分：工业防护栏杆及钢平台1范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和安装方面的基本安全要求。
本部分适用于工业企业内工作场所中使用的防护栏杆及钢平台（另有标准规定的除外）。
2规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用本部分。
GB50205钢结构工程施工质量验收规范3术语和定义下列术语和定义适用于本部分。
3.1固定式工业防护栏杆fixed industrial guardrail永久性安装在梯子、平台、通道、升降口及其他敞开边缘防止人员坠落的框架结构，简称护栏（见图1）。
3.2扶手（顶部栏杆）handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。
3.3中间栏杆（横杆）intermediate rail（knee-rail）安装在顶部栏杆和地板之间的防护栏杆水平构件。
3.4立柱（支柱）post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。
3.5脚踏板（挡板）toe board（toe plate，kick，plate）沿平台、通道或其他敞开边缘垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。
3.6平台platform在周围区域平面以上有可供人员工作或站立的平面结构。
3.7固定式工业平台fixed industrial steel platform永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台。
3.7.1工作平台work platform装有要求的防护装置，供人员进行工作活动的平台。
- 1 -3.7.2梯间平台（中间平台、休息平台）landing（intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。
防护栏杆设置要求这些你都知道吗•防护栏杆基本概念与重要性•防护栏杆设置原则与规范•防护栏杆材料选择与加工制作•安装施工方法与注意事项•维护保养策略及周期安排•总结回顾与展望未来发展趋势目录contents01防护栏杆基本概念与重要性它通常设置在建筑物的边缘、楼梯、平台、走廊等需要防护的场所。
防护栏杆的主要作用是提供安全屏障，防止人员意外坠落或跨越，保护人员的生命财产安全。
防护栏杆是一种用于防止人员从高处坠落或跨越危险区域的安全设施。
定义及作用法律法规要求根据《建筑安全卫生法》等相关法律法规，建筑物必须设置符合标准的防护栏杆。
防护栏杆的高度、强度、稳定性等必须符合国家或地方标准，以确保其有效性。
对于不同类型的建筑物和场所，法律法规还规定了具体的设置要求和标准。
未设置防护栏杆或设置不符合标准，曾导致多起人员坠落伤亡事故。
事故原因包括设计缺陷、施工质量问题、管理不善等。
这些案例提醒我们，必须严格遵守法律法规和标准要求，确保防护栏杆的设置和使用安全。
安全事故案例分析02防护栏杆设置原则与规范安全第一符合规范适用性美观性设置原则防护栏杆的主要功能是保障人员安全，必须确保足够强度和稳定性，能够承受可能的冲击和负载。
根据不同应用场景和需求，选择适当的防护栏杆类型、高度、间距等参数。
防护栏杆的设置应遵循国家和行业相关规范标准，确保合规性。
在满足安全和功能需求的前提下，尽可能考虑防护栏杆的美观性，与周围环境相协调。
03《公路交通安全设施设计规范》对公路沿线防护栏杆的设置要求进行规范，包括高度、间距、强度等。
01《建筑施工高处作业安全技术规范》规定了建筑施工高处作业防护栏杆的高度、强度等技术要求。
02《固定式工业防护栏杆安全技术条件》针对工业领域固定式防护栏杆的安全技术要求进行规定。
行业标准及规范交通运输领域桥梁、隧道、高速公路等沿线应设置防护栏杆，高度和强度根据道路类型和车速等因素确定。
建筑施工现场高处作业平台、楼梯口、电梯井口等临边处应设置防护栏杆，高度不低于1.05米，能承受1000牛顿的外力。
固定式工业防护栏杆安全技术条件GB4053.3-93代替GB4053.3-831主题内容及适用范围本标准规定了固定式工业防护栏杆的设计、制造和安装的主要技术要求。
本标准适用于工业企业中的平台、人行通道、升降口等有跌落危险的场所。
本标准不适用于各种交通及其他移动设备。
2引用标准GBJ205钢结构工程施工与验收规范3引用标准3.1固定式工业防护栏杆：沿平台、通道及作业场所敞开边缘固定安装的防护设施(见图)。
3.2立柱：栏杆的垂直构件。
3.3扶手：固定于立柱上端的水平方向设置的防护构件。
3.4横杆：固定于立柱中部的连接杆件。
3.5挡板：固定于立柱下部的防护板。
4技术要求4.1防护栏杆的高度宜为1050MM。
在离地高度小于20M的平台、通道及作业场所的防护栏杆高度不得低于1000MM，在离地高度等于或大于2M高的平台、通道及作业场所的防护栏杆不得低于1200MM。
4.2栏杆的全部构件采用性能不低于Q235-A·F的钢材制造。
4.3栏杆的结构宜采用焊接，焊接要求应符合GBJ205的技术规定。
当不便焊接进，也可用螺栓连接，但必须保证第5章规定的结构强度。
4.4扶手宜采用外径Φ33.5--50MM的钢管，主柱宜采用不小于50×50×4角钢或Φ33.5--50MM钢管，立柱间隙宜为1000MM。
4.5横杆采用不小于25×4扁钢或Φ16的圆钢。
横杆与上、下构件的净间距不得大于380MM。
4.6挡板宜采用不小于100×2扁钢制造。
如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。
4.7室外栏杆、挡板与平台间隙为10--20MM，室内不留间隙。
4.8栏杆端部必须设置立柱或建筑物牢固连接。
4.9所有结构表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形其他缺陷。
4.10栏杆表面必须认真除锈，并做防腐涂装。
5强度要求栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N/M。
固定式工业防护栏杆安全技术条件3 术语3．1 固定式工业防护栏杆：沿平台、通道及作业场所敞开边缘固定安装的防护设施（见图）。
3．2 立柱：栏杆的垂直构件。
3．3 扶手：固定于立柱上端的水平方向设置的防护构件。
3．4 横杆：固定于立柱中部的连接杆件。
3．5 挡板：固定于立柱下部的防护板。
4 技术要求4．1 防护栏杆的高度宜为1050mm。
在离地高度小于20m的平台、通道及作业场所的防护栏杆高度不得低于1000mm，在离地高度等于或大于20m高的平台、通道及作业场所的防护栏杆不得低于1200mm。
4．2 栏杆的全部构件采用性能不低于Q235-A·F的钢材制造。
4．3 栏杆的结构宜采用焊接，焊接要求应符合GBJ205的技术规定。
当不便焊接时，也可用螺栓连接，但必须保证第5章规定的结构强度。
4．4 扶手宜采用外径φ33.5~50mm的钢管，立柱宜采用不小于50×50×4角钢或φ33.5-50mm钢管，立柱间隙宜为1000mm。
4．5 横杆采用不小于25×4扁钢或φ16的圆钢。
横杆与上、下构件的净间距不得大于380mm。
4．6 挡板宜采用不小于100×2扁钢制造。
如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。
4．7 室外栏杆、挡板与平台间隙为10~20mm，室内不留间隙。
4．8 栏杆端部必须设置立柱或与建筑物牢固连接。
4．9 所有结构表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形及其他缺陷。
4．10 栏杆表面必须认真除锈，并做防腐涂装。
5 强度要求栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N/m。
固定式钢斜梯安全技术条件1 主题内容与适用范围本标准规定了固定式钢斜梯的设计、制造和安装的主要技术要求。
本标准适用于工业企业中生产用固定式钢斜梯。
本标准不适用于交通及其他移动设备上用的钢斜梯。
2 引用标准GB4053.3 固定式工业防护栏杆安全技术条件GBJ205 钢结构工程施工与验收规范3 术语3．1 固定式钢斜梯：固定在建筑物或设备上，与水平面成30°~75°角的钢梯（见图）。

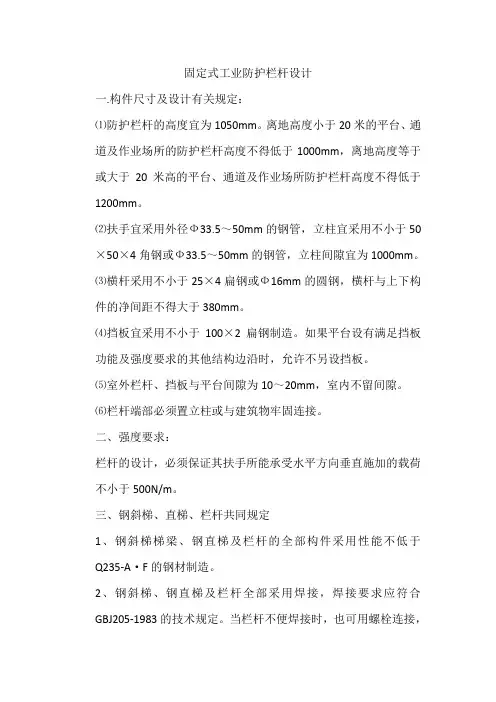

固定式工业防护栏杆设计一.构件尺寸及设计有关规定：⑴防护栏杆的高度宜为1050mm。
离地高度小于20米的平台、通道及作业场所的防护栏杆高度不得低于1000mm，离地高度等于或大于20米高的平台、通道及作业场所防护栏杆高度不得低于1200mm。
⑵扶手宜采用外径Ф33.5～50mm的钢管，立柱宜采用不小于50×50×4角钢或Ф33.5～50mm的钢管，立柱间隙宜为1000mm。
⑶横杆采用不小于25×4扁钢或Ф16mm的圆钢，横杆与上下构件的净间距不得大于380mm。
⑷挡板宜采用不小于100×2扁钢制造。
如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。
⑸室外栏杆、挡板与平台间隙为10～20mm，室内不留间隙。
⑹栏杆端部必须置立柱或与建筑物牢固连接。
二、强度要求：栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N/m。
三、钢斜梯、直梯、栏杆共同规定1、钢斜梯梯梁、钢直梯及栏杆的全部构件采用性能不低于Q235-A·F的钢材制造。
2、钢斜梯、钢直梯及栏杆全部采用焊接，焊接要求应符合GBJ205-1983的技术规定。
当栏杆不便焊接时，也可用螺栓连接，但必须保证其结构强度要求。
3、所有结构表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形及其缺陷。
4、钢斜梯、直梯及栏杆安装后表面必须认真除锈，并做防腐涂装。
博特环保1813115零267。
1-踏步；2-梯梁；3-扶手4-立柱；5-横杆H-梯高；H1-扶手高；R-踏步高t-踏步宽；L-梯跨；α-坡度。
固定式工业防护栏杆平安技术条件1主题内容及适用范围本标准规定了固定式工业防护栏杆的设计、制造和安装的主要技术要求。
本标准适用于工业企业中的平台、人行通道、升降口等有跌落危险的场所。
本标准不适用于各种交通及其他移动设备。
2引用标准GBJ205钢结构工程施工与验收标准3引用标准3.1固定式工业防护栏杆：沿平台、通道及作业场所敞开边缘固定安装的防护设施(见图)。
3.2立柱：栏杆的垂直构件。
3.3扶手：固定于立柱上端的水平方向设置的防护构件。
3.4横杆：固定于立柱中部的连接杆件。
3.5挡板：固定于立柱下部的防护板。
4技术要求4.1防护栏杆的高度宜为1050MM。
在离地高度小于20M的平台、通道及作业场所的防护栏杆高度不得低于1000MM，在离地高度等于或大于2M高的平台、通道及作业场所的防护栏杆不得低于1200MM。
4.2栏杆的全部构件采用性能不低于Q235-A·F的钢材制造。
4.3栏杆的结构宜采用焊接，焊接要求应符合GBJ205的技术规定。
当不便焊接进，也可用螺栓连接，但必须保证第5章规定的结构强度。
4.4扶手宜采用外径Φ-50MM的钢管，主柱宜采用不小于50×50×4角钢或Φ50MM钢管，立柱间隙宜为1000MM。
4.5横杆采用不小于25×4扁钢或Φ16的圆钢。
横杆与上、下构件的净间距不得大于380MM。
4.6挡板宜采用不小于100×2扁钢制造。
如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。
4.7室外栏杆、挡板与平台间隙为10--20MM，室内不留间隙。
4.8栏杆端部必须设置立柱或建筑物牢固连接。
4.9所有结构外表应光滑、无毛刺，安装后不应有歪斜、扭曲、变形其他缺陷。
4.10栏杆外表必须认真除锈，并做防腐涂装。
5强度要求栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N/M。
固定式工业防护栏杆安全技术条件随着工业化进程的不断推进，工业设备和机械的应用范围不断扩大，工业场所的安全问题也变得日益突出。
在工业场所中，防护栏杆作为一种重要的防护设施，起到维护工作场所安全的重要作用。
本文将介绍固定式工业防护栏杆的安全技术条件，以确保其在保护作用的同时避免意外事故的发生。
概述固定式工业防护栏杆是一种用于保护工作人员和设备免受外界威胁的设施。
它不仅可以用于隔离高处坑洼和危险机械，也可以用于限制人员的通行范围。
在现代工业环境中，固定式工业防护栏杆需要满足更多的安全和功能要求。
材料固定式工业防护栏杆的材料一般选用不锈钢、铝合金或钢材。
不锈钢具有抗腐蚀、美观等特点；铝合金具有重量轻、抗腐蚀等特点；钢材则具有强度高等特点。
在选择材料时，需要根据防护栏杆的需求和实际情况进行选择。
结构固定式工业防护栏杆的结构一般分为两种类型：立柱式和横梁式。
立柱式防护栏杆的立柱间距小，防护栏杆整体结构紧凑；横梁式防护栏杆的横梁间距宽，能够满足更大的隔离空间。
在选择结构时，需要考虑到防护栏杆的实际需求和空间条件。
安装固定式工业防护栏杆的安装必须严格按照设计图纸和安装要求进行。
在安装时，需要注意以下事项：•确保防护栏杆与地面的垂直度和水平度；•确保立柱和地面的连接牢固；•避免连接件或螺丝露出或松动；•采用适当的方法进行固定和锚固。
尺寸固定式工业防护栏杆的尺寸应根据实际需求进行选择。
在确定尺寸时，需要考虑以下要素：•设备的高度和宽度；•工作环境的高度、长度和宽度；•人员通行和作业的需要。
标识固定式工业防护栏杆应配有明显的安全标识。
在标识上，应当注明防护栏杆的作用、安装单位、日期等信息。
在使用中，应及时更换或更新标识。
安全检测固定式工业防护栏杆应定期进行安全检测，以确保其安全性能和功能完好。
在安全检测时，应注意以下要素：外观检查外观检查是安全检测的一个重要环节。
在外观检查时，应注意以下要素：•固定式工业防护栏杆的外观是否破损、变形或腐蚀；•防护栏杆的标识是否清晰可见；•防护栏杆的安装是否牢固。
固定式钢梯及平台平安要求之欧侯瑞魂创作第3部分：工业防护栏杆及钢平台1 范围本部分规定了固定式工业防护栏杆及钢平台的设计、制造和装置方面的基本平安要求。
本部分适用于工业企业内工作场合中使用的防护栏杆及钢平台（另有尺度规定的除外）。
2 规范性引用文件下列文件中的条款通过GB4053的本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用本部分。
GB50205 钢结构工程施工质量验收规范3 术语和定义下列术语和定义适用于本部分。
3.1 固定式工业防护栏杆 fixed industrial guardrail永久性装置在梯子、平台、通道、升降口及其他关闭边沿防止人员坠落的框架结构，简称护栏（见图1）。
3.2 扶手（顶部栏杆） handrail（top-rail）可供手握作为支撑并有阻挡功能的防护栏杆顶部构件。
3.3 中间栏杆（横杆）intermediate rail（knee-rail）装置在顶部栏杆和地板之间的防护栏杆水平构件。
3.4 立柱（支柱） post（stanchion）与平台或其他固定结构连接，支撑防护栏杆的垂直构件。
3.5 脚踏板（挡板）toe board（toe plate，kick，plate）沿平台、通道或其他关闭边沿垂直设置，用来防止物体坠落（或人员滑出）的防护栏杆构件。
3.6 平台platform在周围区域平面以上有可供人员工作或站立的平面结构。
3.7 固定式工业平台 fixed industrial steel platform永久性装置在建筑物或设备上供人员工作、休息或通行的钢制平台。
3.7.1工作平台 work platform装有要求的防护装置，供人员进行工作活动的平台。
3.7.2 梯间平台（中间平台、休息平台）landing （intermediate platform，rest platform）相邻梯段间供人员休息或改变行进方向的平台。
固定式工业防护栏杆本标准是为固定式工业防护栏杆的设计、制作和安装提供主要技术依据，以保证劳动者的安全。
本标准适用于一般工业企业中的平台、人行通道、升降口等有跌落危险的场所，不适用于船舶和民用建筑。
1定义1．1固定式工业防护栏杆：沿平台等场所敞开边缘固定安装的防护装置(如图)。
见图1．2立柱：栏杆的垂直构件。
1．3扶手：固定于立柱上端的防护构件。
1. 4横杆：固定于立柱中部的连接构件。
1．5挡板：固定于立柱下部的防护板。
2技术要求2. 1防护栏杆的高度不得低于1050mm，在疏散通道等特殊危险场所的防护栏杆可适当加高，但不应超过1200mm。
2．2栏杆的全部构件采用性能不低于A3F的钢材制作。
2．3栏杆的结构座全部采用焊接，焊接要求应符合《钢结构焊接规范》。
当不便焊接时也可用螺栓连接，但必须保证结构强度。
2．4所有构件表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形及其他缺陷。
2．5立按和扶手宜采用外径φ33．5mm的钢管或50×4角钢，立柱间距不得大于1000mm。
2．6横杆采用不小于30×4扁钢或φ16圆钢。
横杆与上下构件的间距不得大于380mm。
2．7挡板采用不小于100×3扇钢。
2．8室外栏杆的挡板与平台面的间隙宜为10mm，室内不宜留间隙。
2．9栏杆端部必须设置立校或与建筑物牢固连接。
2．10栏杆必须涂防锈漆。
并按GB2894—82《安全标志》涂表面漆。
3强度检验栏杆整体组装后，在所有相邻两根立往间的扶手中点处，从水乎方向垂直施加50kg／m的荷载，持续2min，卸载后不得有损坏和永久变形，4标记栏杆型号表示法：见图标记示例：LG—1050表示高度为1050mm的防护栏杆。
—《固定式工业防护栏杆》编制说明一、编制过程《固定式工业防护栏杆》国家标准，是原国家劳动总局委托吉林省劳动保护科学研究所制订的。
接受任务后，我们对国内工业栏杆的使用情况进行了重点调查，并收集了有关的国内外资料，经过了一系列的实验、研究和测试，编写了《固定式工业防护栏杆》国家标准。
二、编写标准的目的及意义栏杆在工业生产中是应用最广泛但又最简单、最基本的安全防护设施。
在工厂或矿山中到处可见。
但我国工业使用的防护栏杆，一直没有一个统一的国家标准。
所以，在使用过程中，因高度不够或强度不够以及其它原因，造成了一些伤亡事故和不应有的损失。
为此，本标准结合生产实际以人机工程学为基础，从安全生产的角度出发，确定栏杆的基本尺寸数据，作为各工业企业部门统一的防护栏杆标准。
三、制定一个什么样的标准通过对国内外防护栏杆使用情况的具体分析，我们认为：对于防护栏杆，只作高度、扶手尺寸等参数的规定为好。
这是因为不管栏杆用于什么行业，都是为了预防人员从高处跌落，所以关键的问题是栏杆的高度和强度。
因此，我们决定抓住实质，对细节不作详细的规定，不过多考虑特殊情况，制订一个各行业通用的栏杆标准。
四、确定主要参数尺寸的依据1．防护栏杆高度的确定设置防护栏杆的目的，特别是高处平台上的防护栏杆，在于防止人体从高处坠落事故的发生。
它的高度是与人体身高的数值密切相关的。
它要求站在栏杆内侧的人体意外向外倾斜时，能有效的发挥保护作用，不发生坠落。
显然，栏杆的最低高度必须超过人体站立时的重心高度，否则，就起不到保护作用。
可见，人体身高的测量数据就是设计栏杆高度的基础数据。
我们在确定这一数据的时候，避免了不必要的大规模的人体测量工作，而着重搜集、借用了国内现有的人体测量数据。
考虑到登高作业主要是正常男性工人进行，女工较少，而且男性身高大于女性身高，因此，在栏杆标准设计中采用男性身高值是比较妥善的。
现将国内在建筑、服装、家具、空军、体育和中国科学院古脊椎动物古人类研究所与北京劳动保护研究所等单位对有关人体身高的测量数据列入表1。
对表1中数据进行分析比较后，我们选用了1980年中国科学院古脊椎动物古人类研究所与北京劳保所联合测定，经中国科学院应用数学研究所处理的我国14个省的人体测量数据。
这组数据是近年来最新的数据，样本大，测量的地区广泛，特别是包括了朝、蒙、维、回、藏、彝、壮等较多的少数民族，能较好的代表我国人群的特点。
见表在人体重心高度与身高的比例问题上,到目前，我们还未看到国内有关这方面的材料。
那么借用国外的研究成果是否可行呢?从资料中看到，欧美人的身材比较高大，其体形特点是长四肢短躯干型。
和我国人的特点相差较大。
而日本人身高的均值为1656mm，和我国人身高的均值1656．03mm很相近，只差0．03mm，而且同属于长躯干短四肢的亚洲型人种。
这样在考虑我国人体重心高度时供用日本人体重心高度与身高的比例关系是完全可行的。
因此，我们采用了日本松井秀治著的《运动と身体の重心》一文中所介绍的资料，男性的全身重心从头顶计算位于身长的46％处，换算成人体直立状态时的重心高度是身高的54％、以此计算我国男人直立状态时的重心高度：取平均身高+3倍标准差得身高值：1656.03+3×61.57=1840．74mm则重心高度为1840．74×54％=993．9996≈994mm穿鞋后的重心高度：994+20=1014mm。
从统计学的角度看，此值已代表了我国99．73％的男人的重心高度。
所以，防护栏杆的高度必须大了1014mm。
此外考虑到人在栏杆附近走动或待杆行走姿势时，在某种程度上提高了人体的重心高度。
因此对高处作业的防护栏杆的最低安全高度确定为1050mm。
考虑到高空作业必然造成人的心理状态的改变。
特别是缺乏锻炼者，在登高作业时，常常引起精神紧张，甚至产生恐惧心理，而造成不安全因素。
如适当提高防护栏杆高度将会增加人们心理的安全感。
因此，对于超过三级作业高度等特殊危险的场所，可在栏杆最低安金高度的基础上适当加高，但不宜超过1200mm。
因为我们在作随着工作高度的增加人们要求防护栏秆高度的心理和生理指标的实验过程中，发现受试者对超过1200mm后栏杆高度增加的主观感觉差异不大。
2．扶手外径的确定栏杆上部扶手的外径应采用人手握力量最大的外径。
在日本“人间工学船装技术基准”中所应用和介绍的日本手握柄的力量最大时的外径为30～40mm，最佳值是34mm。
我们采用了这个尺寸以保证人在高空平台上手握扶手时的舒适感和安全感。
因此，扶手外径确定为33.5mm(公称直径为“1”)钢管最为理想。
3．钢栏杆允许强度值的确定对防护栏杆水平横向的承载能力搜集到的国内外资料来看多少有些差异。
? 美国标准中规定栏杆顶部水平负载为34kg／m，最末端立桩顶部应能承受90．72kg／m的负载。
日本工业标准中规定栏杆顶部横向承载50kg／m。
法国对人流集中场所的栏杆规定水平推力为80kg／m。
我国《工业与民用建筑结构荷载规范》(TJ9—74)中规定楼梯看台，阳台和上人的平顶屋面等的栏杆水平载荷应按所属房屋分别采用：住宅、宿舍、办公室、旅馆................................50kg／m；学校、剧场、商店、体育场…………………………………………100kg／m。
综上所述考虑到工业平台上的人流并不集中，并根据机械设计手册中介绍的人的最大推、拉作用是30kg 和38kg，本标准对防护栏杆的承载能力遵循国家《工业与民用建筑结构荷载规范》中规定的50kg／m这一强度值。
4．立柱、横杆间隙的确定(1)立柱间距由防护栏杆整体受力来确定立技间距是一个比较复杂的问题，对这个问题我们请教了吉林工学院材力教研室的老师和吉林省建筑设计院的同志，他们的意见是：由于防护栏杆要求的精度不高，可用简单的方法近似计算。
因栏杆的主要承重构件就是立柱，若立柱能满足已确定的50kg／m的强度要求即可。
目前，国内外最常用的立柱间距是：900、1000、1200mm。
立柱间距与栏杆材质有很大关系，这里我们就接已确定的材料和强度值来确定这一数据。
由于防护栏杆在起作用时都是局部受力。
因此我们取一段(两个立柱间距)栏杆进行计算，以材料为A3F 的钢管栏杆为例：立柱间距为900mm时因强度值是50kg／m，所以这段栏杆上应承受90kg，按最不利的集中荷载计算，每根立柱平均承载30kg，由弯曲强度公式：σ= M/W = PL/W = 30×105/2.45 = 1285kg.m*2*<[σ]同理：立柱间距为1000mm时，M/w = 33．5×105/2.45 = 1427kg/m*2*[σ] 立柱间距为1200mm时，M/W = 40×105/2.45 = 1714kg/m*2*[σ] 由计算我们不难看出既安全又经济的数值是1000mm，确定该值为立柱的间距值还有另一个原因，就是这一值与国际标准ISO3674—1976《造船——内河船——甲板栏杆》中规定的立柱间距相吻合。
除理论计算外，我们又通过强度试验对这一数值进行了验证，完全满足安全要求。
(2)横杆间隙参考1966年关于满载吃水线的国际条约(INTERNATIONAL CONVENTION ON LOAD LINES1966)的第25条“船员防护”中对栏杆、横杆间隙的规定。
把该规定简略成下图所示：见图此规定是对船上的栏杆所做的要求，它在有效防护船员安全方面考虑的很周密。
低层隔栏与甲板距离不大于23Omm是考虑到船员在甲板上滑倒时也不至于从栏杆最下边滚落海中。
这对在高处平台作业的人员也适用。
我们决定本标准的横杆间隙参照该规定，横杆间隙最大不应超过380mm。
对于防护栏杆的底部，为防止人员或物料滑落，增设了100mm高的防护挡板。
对最高的1200mm的防护栏杆底部间隙就由380mm 减少到280mm，虽然已比条约的规定大一些，但防护挡板弥补了这一不足。
我国的男女平均肩宽都在400mm 左右，胸廓前后径是200mm，存取动作时的最低身高是800mm，由此看来，我们确定的防护栏杆间隙，若不是人为有意识的往外钻的话，人无论是站立、下蹲、还是发生意外情况时都不可能从防护栏杆的间隙中漏出去。
另外，考虑到室外平台上的流水问题，本标准中还规定室外平台的防护板与平台面留有10mm的间隙。
五、实验及分析在已固定好的防护栏杆试件的两根立柱间的扶手上横向施加试验荷载，2min后卸载观察其结构变化及变形。
加载顺序：20、50、80、100、200kg／m。
实测结果与理论计算值整理见表2：(理论计算值公式见附录2)见表1．承载能力根据实验情况，设计荷载是50kg／m，实际实验加至200kg／m时栏杆才出现永久变形1mm，卸载后没有破坏现象。
这说明栏杆的水平承载能力距栏杆破坏还有很大潜力，安全系数大于4。
2．变形各试验阶段的实测值与理论计算值相比较均未超过理论计算值。
从实测记录上看，随着载荷量的增加变形量增加，但卸载后立刻恢复原状，这说明栏杆一直处在弹性变形阶段。
