2023年人教版中考物理题型突破复习课件：作图题

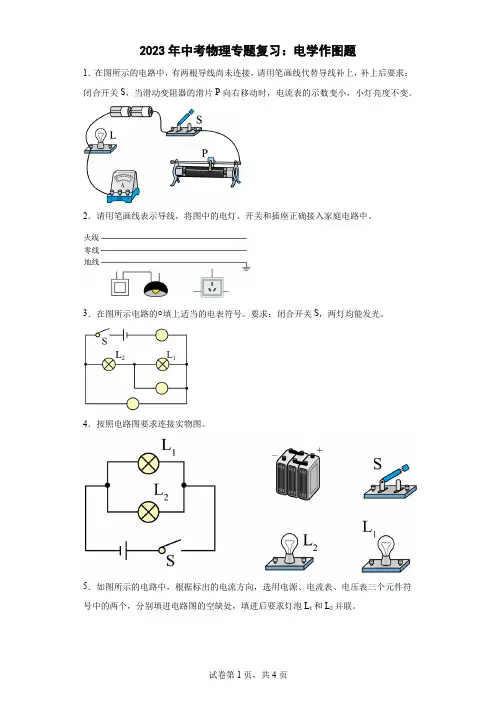

试卷第1页，共4页 2023年中考物理专题复习：电学作图题

1．在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当滑动变阻器的滑片P向右移动时，电流表的示数变小，小灯亮度不变。

2．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

3．在图所示电路的○填上适当的电表符号。要求：闭合开关S，两灯均能发光。

4．按照电路图要求连接实物图。

5．如图所示的电路中，根据标出的电流方向，选用电源、电流表、电压表三个元件符号中的两个，分别填进电路图的空缺处，填进后要求灯泡L1和L2并联。 试卷第2页，共4页

6．请很据图甲所示的实物电路在右侧图乙虚线框内画出它对应的电路图。

7．如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉。

8．根据如图实物图画出对应的电路图。

9．分析图中的电路图，请用笔画线代替导线将实物图连接起来。

10．根据图中信息，标出通电螺线管的N、S极和电源的正、负极。 试卷第3页，共4页

11．按要求先在方框内画出电路图：两灯并联，开关控制整个电路，电流表A1测干路电流，电流表A2测灯L1的电流，再按电路图连接实物图。______、______

12．如图所示，这是小明家客厅的部分家庭电路，在遵守安全用电原则的前提下，请用笔画线代替导线把三孔插座和分别正确接入家庭电路中。

13．如图甲所示，按照安全用电原则，用笔画线代替导线，将带开关的插座接入家庭电路中。

14．如图所示电路，电源由三节新的干电池组成，请用笔画线代替导线将电路连接完整。要求：①L1与L2串联；①电压表测量L1和L2的总电压。 试卷第4页，共4页 15．根据实物电路在线框中画出对应电路图；

16．请你对照下面的电路图，把实物元件用线连接起来。

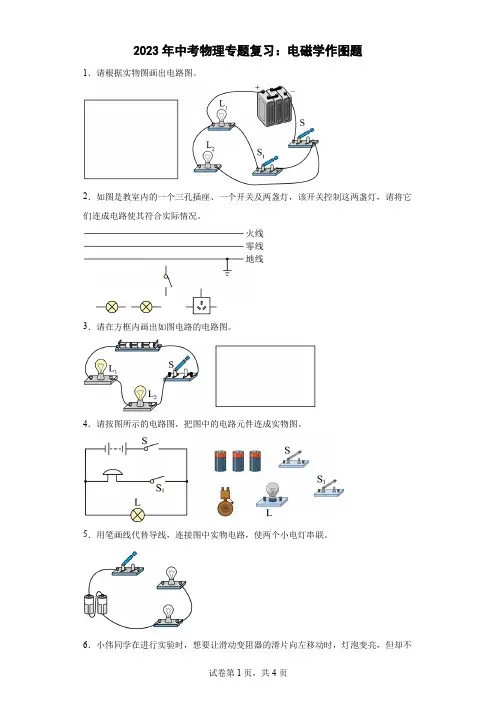

试卷第1页，共4页 2023年中考物理专题复习：电磁学作图题

1．请根据实物图画出电路图。

2．如图是教室内的一个三孔插座、一个开关及两盏灯，该开关控制这两盏灯，请将它们连成电路使其符合实际情况。

3．请在方框内画出如图电路的电路图。

4．请按图所示的电路图，把图中的电路元件连成实物图。

5．用笔画线代替导线，连接图中实物电路，使两个小电灯串联。

6．小伟同学在进行实验时，想要让滑动变阻器的滑片向左移动时，灯泡变亮，但却不试卷第2页，共4页 知道该怎么连接滑动变阻器，请你帮帮他。

7．有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关1S（有人摸门把手时，1S闭合；无人摸门把手，1S断开）以及光敏开关2S（天暗时2S 闭合，天亮时2S 断开）控制电路，达到目的。请根据上述描述，在下图中完成电路连接。

8．在图中，将电池、电流表、电压表三个元件符号正确填进电路的空白处，要求开关S闭合后：（1）电流方向如图所示；（2）移动滑动变阻器的滑片P，小灯L变亮时，电流表示数变大，电压表示数变小。

9．如图是同学利用老师的磁吸式电学器材在磁性黑板上组装电路时的一张照片，虽然L1、L2都没有损坏，但现在可以看到：当开关闭合后却只有L3发光，请你用笔画线添加导线改造电路，要求：让三盏灯都能亮起来。

10．根据如图实物电路，画出对应的电路图。 试卷第3页，共4页

11．在图中的○里填上适当的电表符号，使之成为正确的电路图。

12．请按要求画出电路图并连接实物图。要求：两灯L1和L2串联，电压表测量L1两端电压。

13．根据如图所示实物电路在虚线框内画出对应的电路图。

14．如图所示的油量表由电压表改装而成，请将电压表连入电路，使油量减少时电压表示数减小。

15．如图所示，请在图中括号内分别标出螺线管的N、S极和电源的＋、－极。 试卷第4页，共4页

16．在如图所示电路的虚线框内分别填入电流表和电压表的符号，要求：闭合开关后两个灯泡都能发光。

1

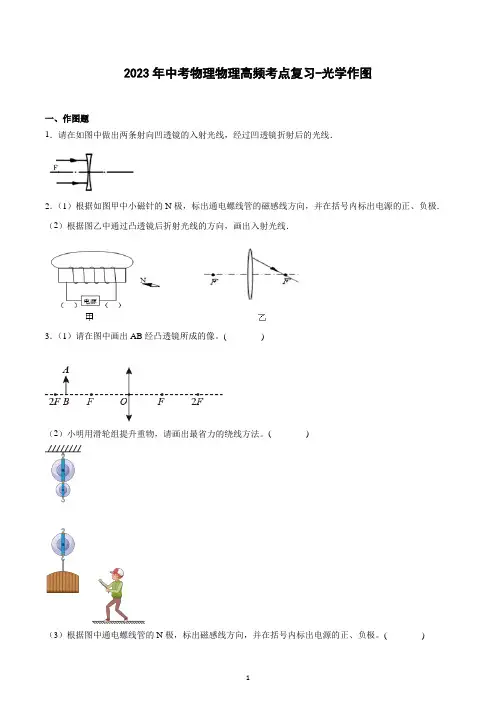

2023年中考物理物理高频考点复习-光学作图

一、作图题

1．请在如图中做出两条射向凹透镜的入射光线，经过凹透镜折射后的光线．

2．（1）根据如图甲中小磁针的N极，标出通电螺线管的磁感线方向，并在括号内标出电源的正、负极．

（2）根据图乙中通过凸透镜后折射光线的方向，画出入射光线．

3．（1）请在图中画出AB经凸透镜所成的像。( )

（2）小明用滑轮组提升重物，请画出最省力的绕线方法。( )

（3）根据图中通电螺线管的N极，标出磁感线方向，并在括号内标出电源的正、负极。( ) 2

4．如图所示，跟镜面成30°角的入射光线射向镜面，请画出反射光线，标明反射角的度数。

5．如下面图甲所示，在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状。关于这个情景，图中E表示鱼的眼睛，P表示猎物，P＇是鱼看到猎物所在的位置。请你在图乙中作出光路图表示出鱼看到猎物P的过程。

6．如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。

7．如图所示，小强在A点通过平面镜可以看到B物体．画出：

（1）B物体在平面镜中的像B′． 3

（2）小强在A点通过平面镜看到B物体的光路图．

8．（1）如图-（1）甲所示是一只水鸟站在水中捕鱼的情景，水鸟在水面看到自己头顶的像处正好有一条鱼。请在乙图中画出：眼睛看到水中鱼的光路图。（A为头顶的位置，B为真实鱼的位置，C为眼睛的位置。）

（2）疫情期间，为了更好地开展网上直播教学，物理老师制了一个高拍仪来解决直播教学中课堂板书的难题。他的自制高拍仪是由一部手机、一个盒子做成的底座、一块长方体均匀石块组成（如图所示）。具体使用方法是：将手机摄像头端伸出底座，另一端用长方体石块竖直向下压在手机末端，固定手机，开启摄像头后，可全程直播教师的板书过程。如果把手机看作一个杠杆，请在图-（2）图中画出该杠杆所受的阻力F2和动力臂L1。

1

2023年中考物理专题复习-光学作图

1．在图中，根据给出的入射光线，画出相应的折射光线。

2．如图所示的a、b是两条由点光源S发出后又经平面镜反射的反射光线。根据平面镜成像特点画出点光源S。

3．如图所示，根据平面镜成像特点画出物体AB所成的像。

4．在图中，补充完整的光路。

5．如图所示请画出这一条光线通过透镜后出射光线（注意标出箭头方向）。

6．画出折射光线或入射光线。 2

7．如图所示表示两条射向透镜的光线，请在图中画出它们通过透镜后的光路。

8．作出图中物体在平面镜中所成的像。

9．图中F是透镜的焦点，ab是烛焰发出的两条光线，请作出它们通过透镜后的出射光线。

10．书中有这样一个有趣的实验，起初茶碗看起来是空的，但当我们慢慢往茶碗中倒水时，你会发现碗中还藏着一枚硬币。请画出小华刚看到硬币时的光路。

11．在图中已画出光线通过透镜前、后的光路，请在方框内画出适当的透镜。 3

12．根据图a、b中给出的入射光线，画出通过透镜后的折射光线。

13．如图所示，从S出来的一束光线射向平面镜后，反射光线经过点P，请你作出光路图。

14．一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

15．如图所示，A是烛焰上的一点，B是人眼的位置，请画出经过平面镜看到A点的光路图。

16．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。请你完成光路图。 4

17．作出下列各图：夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。完成图中入射光线的所有反射光线的光路图。

18．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。图中的两个点B1和B2分别是物、像的位置。请在图中作出潜水员观察物体的光路图。

5

参考答案：

1．

2．

3．

4．

5．

6．

7． 6

8．

9．

10．

11．

12．

13． 7

1

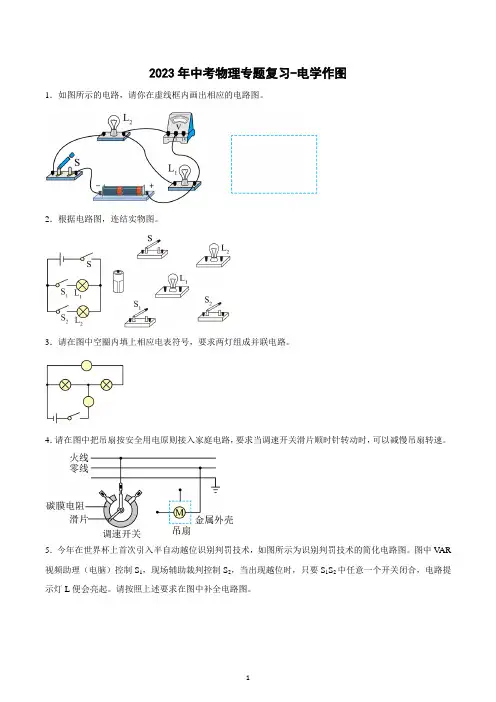

2023年中考物理专题复习-电学作图

1．如图所示的电路，请你在虚线框内画出相应的电路图。

2．根据电路图，连结实物图。

3．请在图中空圈内填上相应电表符号，要求两灯组成并联电路。

4．请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。

5．今年在世界杯上首次引入半自动越位识别判罚技术，如图所示为识别判罚技术的简化电路图。图中VAR视频助理（电脑）控制S1，现场辅助裁判控制S2，当出现越位时，只要S1S2中任意一个开关闭合，电路提示灯L便会亮起。请按照上述要求在图中补全电路图。 2

6．如图是某油量表（电流表改装）的电路，若换用电压表改装成油量表，且油量增加时电压表读数增大，请在图乙中补画出电压表在电路中接线情况。

7．开关闭合滑动变阻器的滑片向上移动时，弹簧的长度变小，小磁针静止在如图所示位置。请你标出：

（1）磁感线的方向；

（2）在括号内标上电源的正极或负极；

（3）小磁针上端的极性。

8．将图中的电灯和控制它的开关连接到家庭电路的电源线上。 3

9．请在图中用箭头画出通电螺线管周围磁感线的方向。

10．如图是“伏安法”测小灯泡电阻的实验电路图，请将其补充完整，要求当滑片向右滑动时，小灯泡变亮。

11．请用笔画线代替导线将螺口灯和开关接入电路，将三孔插座连入电路，要求符合安全用电原则。

12．根据图中条形磁体磁感线的分布情况，标出图中条形磁体左端和小磁针左端的磁极。

13．据图甲、图乙中小磁针静止时的指向，标出通电螺线管的N极、S极和电流方向。 4

14．在如图所示的电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。

15．如图所示，在遵守安全用电原则的情况下，用笔画线代替导线，将两孔插座、三孔插座接入家庭电路中。

16．请根据实物图，画出相应的电路图。

17．根据电路图甲连接实物图乙。 5

18．如图是“测量小灯泡电阻”的电路图，请根据图甲所示电路图，将图乙所示的实物电路图连接完整。（要求：导线不允许交叉）

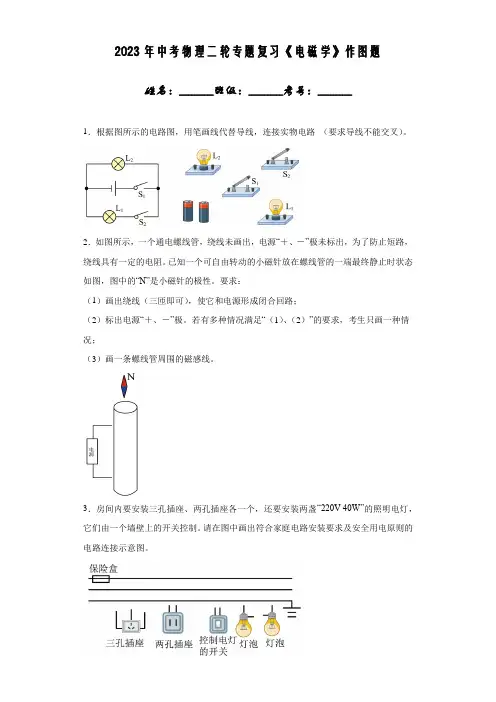

2023年中考物理二轮专题复习《电磁学》作图题

姓名：___________班级：___________考号：___________

1．根据图所示的电路图，用笔画线代替导线，连接实物电路 （要求导线不能交叉）。

2．如图所示，一个通电螺线管，绕线未画出，电源“＋、－”极未标出，为了防止短路，绕线具有一定的电阻。已知一个可自由转动的小磁针放在螺线管的一端最终静止时状态如图，图中的“N”是小磁针的极性。要求：

（1）画出绕线（三匝即可），使它和电源形成闭合回路；

（2）标出电源“＋、－”极。若有多种情况满足“（1）、（2）”的要求，考生只画一种情况；

（3）画一条螺线管周围的磁感线。

3．房间内要安装三孔插座、两孔插座各一个，还要安装两盏“220V 40W”的照明电灯，它们由一个墙壁上的开关控制。请在图中画出符合家庭电路安装要求及安全用电原则的电路连接示意图。 4．如图所示是探究通电导线在磁场中受力作用的实验装置。图中圆圈代表垂直纸面放置的导体ab，“⊙”表示电流沿导线垂直纸面向外流出，“”表示电流沿导线垂直纸面向里流进。

①请用箭头在图乙中标出磁感线的方向；

②图甲画出了导体ab受到磁场作用力F的受力情况，请在图乙中画出导体ab受到磁场作用力F的方向。

5．如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。

6．如图所示是家庭电路的一部分，请你正确的将控制电灯的开关和带保险丝的三孔插座接入电路中。

7．如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，滑动变阻器滑片P向右移动会使斥力变小。

8．如图是某学校教室和楼道电路，请用笔画线代替导线将图中的元件连入电路。灯泡的额定电压都是220V，要求楼道灯只有夜间且有声音时才亮；教室内开关闭合后两灯都能正常发光。

第1页，共13页 2023年中考物理二轮专题复习《力学》作图题库

姓名：___________班级：___________考号：___________

1．在图中画出力F的力臂l。

2．如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。

3．在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置的最小力F；

4．如图所示，A、B两物块所受重力均为G，物块B置于水平地面，用轻质弹簧将A、B两物块连接。在物块A上施加竖直向上的拉力FA，当物块B恰好不受地面支持力时开始计时，保持FA大小不变至t1时刻；t1～t2时刻，FA缓慢减小至零，请画出从开始计时到t2时刻的过程中，弹簧对物块B施加的力FB随时间t变化关系的大致图像。（不计弹簧质量）

5．如下所示，装有物品的旅行箱整体可视为杠杆，O为支点，B为重心，A为拉杆的端点。拉杆旅行箱在图示位置静止，画出在A点的最小拉力F及它的力臂l。 第2页，共13页

6．如图所示，一物体静止在斜面上，图中已经画出了支持力的示意图，请画出物体受到的重力与摩擦力的示意图。

7．如图，轻质杠杆AB可绕O点转动，请在图中画出使杠杆保持平衡的最小力F的示意图并画出该力的力臂l。

8．如图甲所示，清明假期，亮亮同学回到老家，看到工程队正施工埋电线杆，进行电网改造。亮亮发现他们挖的坑形很特别，如图乙所示。工程师告诉亮亮这种坑不仅省力，还能缩短移动的距离。要把图乙中的电线杆竖立到坑内，请你画出作用在杆上A点最小力的示意图。

9．如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人，和此时赛道对她产生的摩擦力f的示意图。 第3页，共13页

10．为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂。

11．（1）如图所示，人要顺时针翻转木箱，请画出用力最小时的力及其力臂；

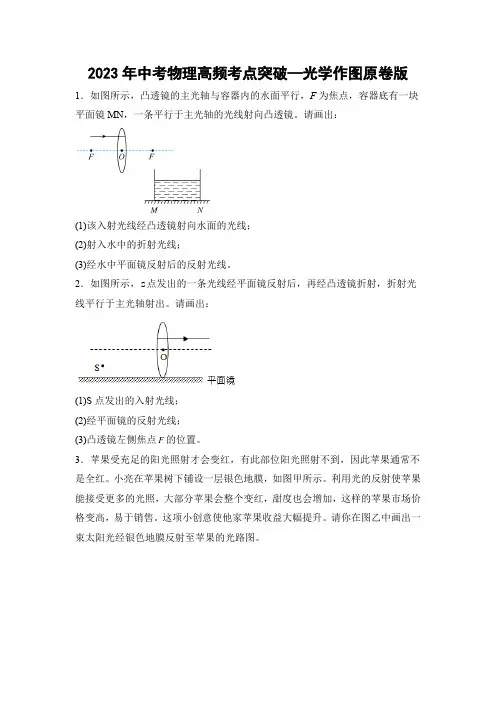

2023年中考物理高频考点突破—光学作图原卷版

1．如图所示，凸透镜的主光轴与容器内的水面平行，F为焦点，容器底有一块平面镜MN，一条平行于主光轴的光线射向凸透镜。请画出：

(1)该入射光线经凸透镜射向水面的光线；

(2)射入水中的折射光线；

(3)经水中平面镜反射后的反射光线。

2．如图所示，S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：

(1)S点发出的入射光线；

(2)经平面镜的反射光线；

(3)凸透镜左侧焦点F的位置。

3．苹果受充足的阳光照射才会变红，有此部位阳光照射不到，因此苹果通常不是全红。小亮在苹果树下铺设一层银色地膜，如图甲所示。利用光的反射使苹果能接受更多的光照，大部分苹果会整个变红，甜度也会增加，这样的苹果市场价格变高，易于销售。这项小创意使他家苹果收益大幅提升。请你在图乙中画出一束太阳光经银色地膜反射至苹果的光路图。

4．如图所示，有一条经过平面镜反射过点P的反射光线且平行于主光轴入射到凹透镜上，S'为像点，请确定点光源S的位置，并补全光路图。

5．如图所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。

（1）画出平面镜；（2）作出反射光线经凹透镜折射后的光线。

6．如图所示，一束光从水中斜射向水面，入射光线及法线已画出，在图中画出这条入射光线的反射光线和折射光线的大致方向。

7．小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。（保留必要的作图痕迹）

8．请作出图中与凸透镜折射光线对应的入射光线。

9．（1） 请画出图中对应的折射光线；

（2）请画出图中小球受到的重力示意图。

10．如图所示，A、B是镜前一点光源S发出的光线，经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置。

1 专题01 利用光的直线传播作图

光的直线传播由于比较简单，中考一般不单独命题，往往和光的反射、光的折射等结合命题，但在期中、期末考试时会出现单独命题的情况。

一、基本题型：

命题依据：光在同种均匀介质中沿直线传播。

1．有点定线

题目特点：已知发光点和一个特殊点确定一条光线。

2．有线定点

题目特点：有两条直线（光线）确定一个点（或发光点）。

作图技巧：题型1根据数学上的两点决定一条直线这一规律，即根据题目的意思，找到两个点，将这两个点连成一条直线即可。

题型2根据数学上的两条相交的直线可以确定一个点这一规律，即根据题目的意思，找到两条相交直线交点即可。

例题 如图1所示，AB、CD是发光点S发出的两条光线，请确定出发光点S的位置，并画出发光点发出的，过E点的光线。

图1 图2

【解题思路】由AB和CD两条光线确定发光点S的位置属于题型2。已知AB、CD是某一光源S发出的两条光线，说明光源在这两条线上，由图1可以看出两条光线反向延长会相交，因此相交线的交点即为发光点S。

画过E点的光线属于题型1。这条光线是光源S发出的，可将光源S和E点连接，就是光源S发出的通过E点的光线。

解：将AB、CD反向延长，两条光线反向延长线交于一点，即为发光点S。然后连接S和E，即为光源S发出的通过E点的光线。如图2所示。

【点拨】此题考查光的直线传播的应用。解答此题的关键是先将两条入射光线反向延长交于一点S即为发光点。注意AB、CD反向延长线是光的一部分，所以应画成实线。

练习1 如图3所示，是小胖房间的简化图。小胖站在窗前向外望去，能够看到的范围图中已标出。请用光路图确定小胖眼睛的位置，用E表示。

图3

练习2（中考题型） 室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图4所示）。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹） 2

图4

二、变换题型

基本题型一般是找到一个点或者是一条线的简单作图问题，也是我们应该掌握的，平时的作业和测试时都会见到，但在实际中我们见到的现象一般有：看到的影子、物体（或小孔成的像）、观察范围等，这些问题需要通过多个点或多条线进行确定。反映在习题上有下列题型。

第1页，共12页 2023年中考物理二轮专题复习《力学》作图题50道

姓名：___________班级：___________考号：___________

1．2022年11月21日，在卡塔尔举办的世界杯，精彩的足球盛宴，让我们在疫情期间心情放松许多。如图是重为4.3N的足球在空中飞行时的情景，请在答题卡相应位置画出它所受重力的示意图。

2．2023年是兔年，兔首铜像是北京圆明园西洋楼海晏堂十二生肖铜像之一，当它静止在水平面上时（如图）。请在图中画出它的受力示意图（重心在O点）。

3．如图甲所示，孙悟空肩上的金箍棒可看做杠杆，其简图如图乙。图中，O为支点，O′为金箍棒重心位置，A为动力F的作用点。请在图中画出作用在A点的最小动力F的示意图及其力臂l。

4．某人站在小车里，随小车在水平地面上做匀速直线运动，在图甲中画出人的受力示意图。

5．按要求作图（请保留作图痕迹）：图中①是自行车的手闸，其中ABO部分可视为杠第2页，共12页 杆，其简化示意图如图②所示，O为支点，F2为阻力。在图②中画出：阻力F2的力臂l2以及作用在A点的最小动力F1。

6．如图所示，物体A与传送带一起加速向上运动，请画出物体A受到的重力示意图。

7．图（a）是胶棉拖把的结构图。向上拉拉手，使之绕O点转动（b）中画出作用在B点的阻力F2的力臂l2和在A点所用最小的动力F1。

8．2022年，在敬泉盛典上利用了无人机凌空取水。如图所示，无人机下悬挂的小竹筒在趵突泉泉池灌满泉水后，送到千古第一才女“李清照”手中。请在答题卡对应的图中画出装满水的竹筒所受重力的示意图。

9．按要求组装滑轮。 第3页，共12页

10．图是某物体一段时间做匀速直线运动时的s—t图像。请在图中画出对应的v—t图像。

11．如图所示，请画出从斜面底端被弹簧弹出后的木块沿粗糙斜面向上滑行过程中受到的弹力。

12．如图所示的杠杆，请画出杠杆的动力臂和阻力。

13．如图所示，物体在杠杆AOBC作用下保持静止，试在A点作出杠杆受到的阻力，在C点作出使杠杆在如图位置平衡时施加的最小力F1（O为支点）。 第4页，共12页 14．如图所示，天花板上挂着两个不同质量的小球a和b，两球质量分布均匀，其中a球的质量大，两球分别带正电荷和负电荷，产生如图所示现象，请作出a球所受吸引力的示意图（其中虚线表示ab两个小球心的连线）。

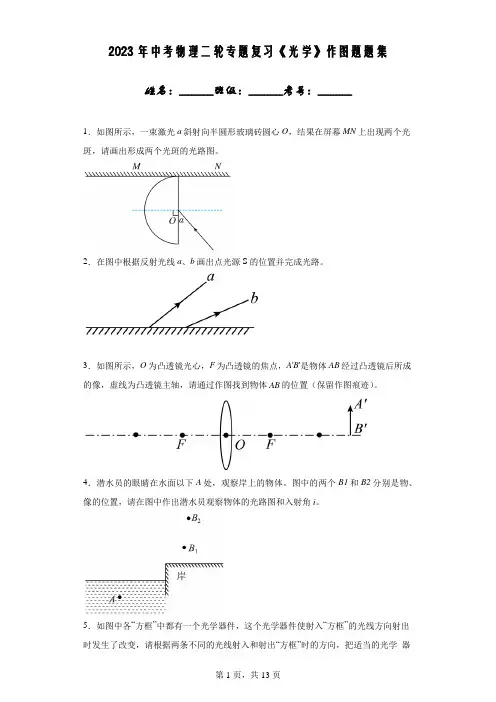

第1页，共13页 2023年中考物理二轮专题复习《光学》作图题题集

姓名：___________班级：___________考号：___________

1．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

2．在图中根据反射光线a、b画出点光源S的位置并完成光路。

3．如图所示，O为凸透镜光心，F为凸透镜的焦点，A'B'是物体AB经过凸透镜后所成的像，虚线为凸透镜主轴，请通过作图找到物体AB的位置（保留作图痕迹）。

4．潜水员的眼睛在水面以下A处，观察岸上的物体。图中的两个B1和B2分别是物、像的位置，请在图中作出潜水员观察物体的光路图和入射角i。

5．如图中各“方框”中都有一个光学器件，这个光学器件使射入“方框”的光线方向射出时发生了改变，请根据两条不同的光线射入和射出“方框”时的方向，把适当的光学 器第2页，共13页 件放入框中，并完成光路。（填 1 个元件）

6．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN， 在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。

7．在图中画出通过透镜后的折射光线。

8．如图所示，某人看到水中A处有一个发光点，但是实际上发光点的位置在B处，请画出入射光线和折射光线。

9．如图所示，一束光从空气中垂直射向玻璃砖ABC，请作出光线在玻璃砖AC面上的反射光线和大致的折射光线。 第3页，共13页 10．如图，阳光下水平地面上站着小明和小红，请根据小红的影长，画光路图标出小明的影长。

11．如图所示，一条与主光轴垂直的光线经平面镜反射后射向右侧的凹透镜，平面镜的镜面与主光轴的夹角为45°。请画出这条光线的反射光线，以及经过凹透镜的折射光线。

12．如图所示，请分别画出两条折射光线的入射光线。

13．如图甲所示，在小宁与平面镜之间有一只杯子，为何杯子和杯子的像在小宁眼球视网膜上成的像大小不同？根据“平面镜成像”、“视觉的形成”等有关知识，请你在图丙中画出杯子AB在视网膜上成的像A'B'。（要求：先根据平面镜成像规律画出AB，再用图乙的方法画出A'B'）

第1页（共13页）2023年中考物理重难点复习：光现象作图（精练）1．如图所示，CD是中间有小孔的硬纸板，请用光学作图法画出人眼在E位置通过小孔看到的范围。2．俗话说“坐井观天，所见甚小”。如图所示，请通过光学作图画出青蛙在井底A点看到天空的范围（保留作图痕迹）。3．完成下列光学作图题：在图甲中，画出入射光线AO的反射光线；4．完成下列光学作图。（保留必要作图痕迹）根据平面镜成像特点，在图甲中画出物AB在平面镜中的像A'B'。5．如图是“斯诺克”比赛中的情景，在②号球的上面和右边有3个障碍球，要求选手只能借助桌面边沿的反弹，用①号白球碰到②号花球。用光学作图画出①号球的运动路径。

题型突破15-内能问题（一）

1、（2021•市中区校级一模）如图所示为内燃机四冲程工作示意图，下列说法正确的是（ ）

A．在一个工作循环中工作过程依次是丁丙甲乙

B．飞轮惯性完成冲程的是甲、乙、丁

C．飞轮转速3000r/min，则该汽油机1s钟能做功25次

D．丁图冲程能获得动力

2、（2020秋•新罗区期末）为了探究热传递过程中高温物体、低温物体温度变化的特点，小罗做了如下实验，将盛30℃冷水的小烧怀放入盛有70℃热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制成如图所示的图像。在不能忽略环境吸热情况下，下列说法错误的是（ ）

A．热水和冷水到达同一温度的时间相同

B．热水温度下降比冷水温度升高得快

C．热水放出的热量一定等于冷水吸收的热量

D．热水的质量可能小于冷水的质量

3、（2021•乐东县模拟）养猫的家庭会发现，入冬以后猫咪总爱趴在暖气上。若猫咪抱暖气（指我国北方以冬季用来御寒的设施）是为了给身体加热，下列说法中正确的是（ ）

A．由于暖气的温度高于猫眯体表的温度，所以暖气向猫咪传递热量

B．趴在暖气上一段时间后，猫咪身体具有的热量会增加

C．猫咪身体变暖，温度升高，说明猫咪内能减小

D．若换用内能更大的物体让猫咪搂抱，一定会比暖气片的加热效果更好

4、（2021•港南区一模）小军喜欢喝咖啡，在冲调咖啡时总能闻到一股浓浓的香味。图是一杯刚冲调的咖啡，关于这杯咖啡的说法错误的是（ ）

A．咖啡在冷却的过程中，对外做功，内能减少

B．咖啡在冷却的过程中，内能减少，温度降低

C．咖啡在冷却的过程中，通过热传递方式改变了内能

D．刚冲调的咖啡，由于温度较高，分子热运动更剧烈

5、（2021•西山区一模）爆炒肉片时，若将肉片直接放入热油锅里翻炒，容易炒焦。有经验的人，常先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，这样炒出的肉片既鲜嫩味美又营养丰富。下列有关该现象说法不正确的是（ ）

题型突破11-浮力问题（一）

1、（2021•港闸区模拟）图甲中圆柱形容器装有适量的水，当水温从0℃升到15℃时，水的密度ρ和水温t

关系如图乙所示，此过程水的质量不变，不考虑圆柱形容器的热胀冷缩，如图丙，把测力计下悬挂的实心金

属块M（体积不变）浸没在水中，M处于静止状态，下列选项中能正确反映测力计示数F和水温t关系的

是（ ）

A． B． C． D．

2、（2019·娄底）水上救援需要打捞沉没的货物，我们将该情景简化为如图所示的物理过程，假设物体浸没在水深h=0.5m的容器底部（非密合），现利用弹簧测力计将物体从水中匀速提出，当物体有一半体积露出水面时，弹簧测力计示数为3N，当物体全部离开水面后，弹簧测力计示数为4N，已知水的密度ρ水=1.0×103kg/m3，取g=10N/kg，则（ ）

A．物体在水面下的上升过程中所受浮力逐渐减小

B．物体在容器底部时，受到的浮力为1N

C．把物体从容器底部提出水面，拉力对物体需做功2J

D．物体的密度为2.0×103kg/m3

3、（2020•荔湾区一模）如图甲所示，长方体金属块在细绳竖直向上拉力作用下从水中开始一直竖直向上做匀速直线运动，上升到离水面一定的高度处（不考虑水的阻力），图乙是绳子拉力F随时间t变化的图象，根据图象信息，下列判断正确的是（ ）

A．浸没在水中的金属块受到的浮力大小是20N

B．该金属块的密度是3.4×103kg/m3

C．在t1至t2金属块在水中受到的浮力逐渐增大

D．该金属块重力的大小为34N

4、（18-贵港）如图甲所示，是建设罗泊湾大桥时使用的起吊装置（图中未画出）的钢缆绳拉着实心圆柱体A在距江面某一高度处沿竖直方向匀速下降的情景。A在下降到江底之前，始终保持0.1m/s的速度不变。如图乙所示是A下降到江底之前钢缆绳对A的拉力F随时间t变化的图像（江水的密度为ρ=1.0×103kg/m3 , g取10N/kg）。则（ ）

题型突破01-估测类问题（一）

1、（2020•怀化）下列物体的质量最接近于3kg的是（ ）

A．地球的质量 B．一枚硬币的质量

C．一个苹果的质量 D．一个新生儿的质量

2、（2020•常德）以下估测值中，最符合实际的是（ ）

A．一个苹果的质量约为150g

B．中学生课桌的高度约为1.5m

C．人体体温的变化范围约为0～42℃

D．人体的密度约为8×103kg/m3

3、（2018•铜仁市）边长为10cm，密度为0.6×103kg/m3的一个正方体物块放在水平面上，物块对水平面的压强是（g取10N/kg）（ ）

A．450Pa B．550Pa C．600Pa D．700Pa

4、（2020•德州）会估测物理量，是学好物理的基本功之一。对于以下估测你认为与实际情况最接近的是（ ）

A．健康人的正常体温约为36.7℃

B．人正常步行时的速度约为15m/s

C．一只鸡的质量约为16kg

D．初中生的身高约为165m

5、（2019·随州）物理学中“质量、长度、时间”是基本物理量，即将初中毕业的同学们应该对常见物品的质量、长度，常见运动的时间能做出大致的估计。在教室里学习是我们最熟悉的生活内容，胳膊肘不小心将文具从课桌上挤落到地上是常有的事。文具从桌面落到地面的时间最接近下列选项中的（ ）

A．1min B．4s C．2s D．0.5s

6、（2020·江苏省连云港市灌南县中考物理一模）下列数据最接近实际的是（ ）

A．南京冬天最低气温约﹣20℃；

B．一支普通圆珠笔的长度约40cm；

C．一个鸡蛋的质量约50g； D．正常人10次脉搏的时间约1min

7、（2019·宿迁）生活处处有物理，以下估测最接近生活实际的是（ ）

A. 宿迁六月份平均气温约为10℃

B. 初中生背负沉重的书包上学，书包平均重300N

C. 初中生课桌高度约为75cm

D. 中考体育考试中某同学50m短跑成绩约为4s

一、初中物理滑轮组的省力问题

1．建筑工地上需要将6块相同的砖从地面运送到楼顶，工人师傅利用如图所示的装置分三次运送，第一次运1块，第二次运2块，第三次运3块。每次运送时，砖都以相同的速度匀速上升相同高度，绳重及摩擦均忽略不计。这三次拉力依次为F1、F2、F3，拉力做的功为W1、W2、W3，有用功率为P1、P2、P3，机械效率为η1、η2、η3，则（ ）

A．F1+F2=F3 B．W1+W2=W3 C．η1+η2=η3 D．P1+P2=P3

【答案】D

【解析】

【分析】

由图可知，作用在动滑轮上绳子为２股；绳重，摩擦不计时，用Ｆ＝1(+)nGG动 分析F1,F2,F3之间关系；再依==+WGhGWGhGG有总总动。通过计算特殊值，判断等式是否成立。

【详解】

A．由题意得

F１＝11(+)=+2GGGGn动动（）；

F２＝11(2+)=+2GGGGn动动（2）；

F１＋F２＝111(+)++(3+2222GGGGGG动动动（2）=）

Ｆ３＝11(3+)=+2GGGGn动动（3）

因为

11(3+2)>(3+22GGGG动动）

所以

123(+)>FFF

故Ａ不符合题意；

Ｂ．由于物体升高均为h；

W１＋W２＝F１h＋F２h＝(F１+F２)h

W3=F3h； 因为(F１＋F２)F３

所以

123(+)>WWW

故B不合符题意；

C． 依==+WGhGWGhGG有总总动，说明滑轮组一定时，物重越大，机械效率越大，即123<< ，故C不合符题意；

D．由W有=Gh，P=Ght可知

1223++GhGhGhPPttt ；

33GhPt

所以P1+P2=P3，故D符合题意。

故选D。

【点睛】

一个不加条件成立等式，可以用某种情况时不成立来判断它不成立。

2．用四只完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，分别匀速将两个相同的钩码在相同时间内提升相同高度，若不计绳子与滑轮的摩檫，__________装置更省力（选填“甲”或“乙”）。甲装置的机械效率__________乙装置的机械效率（选填“高于”、“低于”或“等于”）。甲图中若钩码总重100N，动滑轮重为20N，不计摩擦及绳重，若工人将绳子匀速向上拉6m，则泥桶上升的高度为__________m，滑轮组的机械效率为__________。
