口腔执业(含助理)医师资格考试口腔颌面外科学第十一节口腔颌面影像学（一）一、口腔颌面Ｘ线投照技术Ｘ线片为目前口腔医学临床应用最为普遍的检查方法.包括口内片和口外片两大类.口腔颌面部常用普通造影检查包括唾液腺造影、颞下颌关节造影以及血管瘤瘤腔造影等.(一)口内片临床常用的口内片有根尖片、翼片、片三种.１.根尖片适用于检查牙、牙周及根尖周病变.２. 翼片适用于显示上、下颌多个牙的牙冠部影像.３. 片: 片投照技术原则与根尖片基本相同.适用于检查根尖片不能包括的范围较大的病变.(二)口外片口外片的分类:１华特位片.２颧弓位片.３下颌骨侧斜位片.４下颌骨后前位片.５下颌骨开口后前位.６下颌骨升支切线位片.７颞下颌关节侧斜位片.８髁突经咽侧位片.９曲面体层摄影片.(三)唾液腺造影技术目前唾液腺造影术只限于腮腺及下颌下腺.(１)唾液腺造影术适应证１)唾液腺慢性炎症.２)舍格伦综合征.３)唾液腺良性肥大.４)唾液腺肿瘤.５)涎瘘.６)导管阴性结石.７)确定唾液腺周围组织病变是否累及腺体与导管等.(２)唾液腺造影术禁忌证１)对碘化合物过敏.２)唾液腺急性炎症期间.３)唾液腺导管阳性结石.以避免注射造影剂时将结石向后推移.二、正常Ｘ线影像(一)牙牙由钙化的硬组织牙釉质、牙本质、牙骨质及软组织牙髓构成.(二)牙周组织１.上牙槽骨Ｘ线片呈颗粒状影像.２.下牙槽骨Ｘ线片骨小梁结构呈网状.３.骨硬板Ｘ线片上显示为包绕牙根之连续的致密的线条状影像.４.牙周膜Ｘ线片上显示为包绕牙根之连续低密度影像.(三)牙的发育及萌出牙胚早期显示在颌骨内为一边缘清晰的圆形密度低的影像.外围有一致密线条影.为其周围的骨密质边缘.(四)颌面骨解剖结构１.根尖片(１)上颌根尖片:有切牙孔、腭中缝、鼻腔、鼻中隔、上颌窦底、颧骨、喙突、上颌结节及翼钩等.(２)下颌根尖片:所见颌骨正常解剖结构有颏棘、颏嵴、营养管、颏孔、下颌骨外斜线、下颌管及下颌骨下缘等结构.２.下颌骨区:乙状切迹正中向下方可见一小的密度高的影像.为下颌小舌.下颌小舌后方密度低的影像是下颌孔.３.上颌骨区.上颌骨主要被上颌窦占据.(五)颞下颌关节许勒位片可显示关节外１ / ３的影像.髁突上部影像清晰且受投照角度影响较小.下部因有颞骨岩部重叠显示欠佳.(六)唾液腺造影(助理不考)１.腮腺造影侧位片可显示腮腺导管系统及腺实质的侧位影像.２.腮腺造影后前位片可显示腮腺后前位影像.３.下腺造影侧位片可显示下颌下腺的侧位影像.下颌下腺导管口位于舌下区前部.４.唾液腺分泌功能片在拍摄唾液腺造影片后５分钟.拍摄唾液腺分泌功能片.正常时可完全排空.。

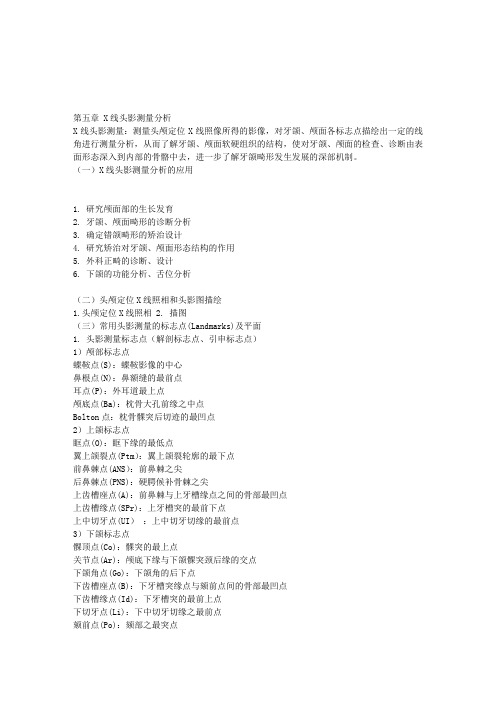

第五章 X线头影测量分析X线头影测量：测量头颅定位X线照像所得的影像，对牙颌、颅面各标志点描绘出一定的线角进行测量分析，从而了解牙颌、颅面软硬组织的结构，使对牙颌、颅面的检查、诊断由表面形态深入到内部的骨骼中去，进一步了解牙颌畸形发生发展的深部机制。
（一）X线头影测量分析的应用1. 研究颅面部的生长发育2. 牙颌、颅面畸形的诊断分析3. 确定错颌畸形的矫治设计4. 研究矫治对牙颌、颅面形态结构的作用5. 外科正畸的诊断、设计6. 下颌的功能分析、舌位分析（二）头颅定位X线照相和头影图描绘1.头颅定位X线照相2. 描图（三）常用头影测量的标志点(Landmarks)及平面1. 头影测量标志点（解剖标志点、引申标志点）1）颅部标志点蝶鞍点(S)：蝶鞍影像的中心鼻根点(N)：鼻额缝的最前点耳点(P)：外耳道最上点颅底点(Ba)：枕骨大孔前缘之中点Bolton点：枕骨髁突后切迹的最凹点2）上颌标志点眶点(O)：眶下缘的最低点翼上颌裂点(Ptm）：翼上颌裂轮廓的最下点前鼻棘点(ANS）：前鼻棘之尖后鼻棘点(PNS)：硬腭候补骨棘之尖上齿槽座点(A)：前鼻棘与上牙槽缘点之间的骨部最凹点上齿槽缘点(SPr)：上牙槽突的最前下点上中切牙点(UI）：上中切牙切缘的最前点3）下颌标志点髁顶点(Co)：髁突的最上点关节点(Ar)：颅底下缘与下颌髁突颈后缘的交点下颌角点(Go)：下颌角的后下点下齿槽座点(B)：下牙槽突缘点与颏前点间的骨部最凹点下齿槽缘点(Id)：下牙槽突的最前上点下切牙点(Li)：下中切牙切缘之最前点颏前点(Po)：颏部之最突点颏顶点(Gn)：颏前点与颏下点之中点颏下点 (Me)：颏部之最下点D点：下颌体骨性联合部之中心点4）软组织标志点额点(G)：额部的最前点软组织鼻根点(Ns)：软组织侧面上相应的鼻根点眼点(E)：睑裂的眦点鼻下点(Sn)：鼻小柱与上唇的连接点唇缘点：上唇缘点(UL’)：上唇黏膜与皮肤的连接点上唇突点(UL)：上唇的最突点下唇缘点(LL’) ：下唇黏膜与皮肤的连接点下唇突点(LL)：下唇的最突点软组织颏前点(Pos)：软组织颏的的最前点软组织颏下点(Mes)：软组织颏的最下点咽点(K)：软组织颈部与咽部的连接点1 2 3 下页。
