电动自行车电机结构及维修

电动自行车原理与维修电动自行车是一种通过电力驱动来辅助骑行的交通工具。

它的原理主要涉及电池、电机和控制器三个核心部件。

首先，电池是电动自行车的能源来源。

电池通常采用锂离子电池，其装配在自行车的底座或车架中。

当电动自行车启动时，电池会将储存的电能释放出来，供给电机运转所需的电力。

其次，电机是电动自行车的动力来源。

电机通常分为中置电机和轮边电机两种类型。

中置电机安装在车架中部，驱动自行车的链条来转动后轮；轮边电机则直接安装在车轮上，通过直接驱动车轮来推动自行车前进。

无论是哪种类型的电机，都能够将电能转化为机械能，从而帮助骑行者轻松行驶。

最后，控制器是电动自行车的中枢部件。

控制器起到控制电流和功率的作用，通过接收骑行者的控制信号，来调节电机的转速和输出力。

骑行者可以通过控制器上的按钮或手柄来切换不同的助力模式，以满足不同骑行需求。

另外，控制器还起到保护电池和电机的作用，当出现过流或过载情况时，会自动切断电流，以保证电动自行车的安全运行。

在维修电动自行车时，常见的问题包括电池寿命衰减、电机故障和控制器失灵等。

对于电池寿命衰减问题，可以考虑更换更高质量的电池或及时维护电池，如定期进行充电和放电，避免过度放电或过度充电。

对于电机故障，可以通过检查电机连接线路、刷子等零部件来排查故障原因，并进行修复或更换。

当控制器失灵时，可以尝试重启控制器或修复电路板上的可能故障点。

总的来说，电动自行车的原理在于电池提供电能，电机将电能转化为机械能，并通过控制器控制电机的驱动力。

维修时需要注意对电池、电机和控制器等核心部件进行检查和维护，以保证电动自行车的正常运行。

图解电动车电机拆卸换霍尔无刷电机结构示意图：1.将电机引出线的那一面螺丝全部拆下，找一块木板备用。

电机盖最好做好盖和钢圈对应的原位置记号，不然装上和原位置不对应，有的电机会扫膛的。

2.没拆螺丝那面向下，往木板上用力一敲，电机就脱离出来了。

定子有磁性，用力轻的话，会被吸回去。

3.将盖拉出，方便换霍尔。

转子线圈最好用软的东西垫着，如泡沫，布。

不要把线圈上的铜线擦破皮了。

4.用刀片将霍尔挖出并刮净槽中的胶质。

涂入少量的AB胶，装入霍尔焊接。

霍尔有字的为面，面向上，从左至右，1脚是正极，2脚是负极，3脚是信号输出。

3个正极和3个负极各自并联，分别接红线和黑线，3根信号线分别接绿、蓝、黄线。

通常三个有字的面朝上是60度角，中间那个面向下是120度角。

有些电机则相反，具体可用修车宝检测角度。

5.检测电机霍尔好坏：将电机放在两凳上，用扳手固定轴心。

接上霍尔插头，打开修车宝电源开关。

稍微转一下电机即停，然后再转再停，如此循环，可看到第三行霍尔指示灯有序亮灭。

如果一个或几个常亮或常灭，即可判断霍尔损坏。

电机霍尔角度检测：灯亮代表1，灯灭代表0。

60度电机指示灯状态：100、110、111、011、001、000；120度电机：100、110、010、011、001、101。

从指示灯的亮灭情况可看到60度电机和120度电机的区别，就是60度电机有111和000两种状态，而120度电机有010和101。

因此，如果出现三个灯同时亮、同时灭的，这个电机就有可能是60度，否则为120度。

如果霍尔接错，也可能出现指示灯错乱而无法判断角度的情况，参考这个帖子：电动车换霍尔后用修车宝测不出电机相位角度是怎么回事？/bbs/thread-327168-1-1.html常用120度角和60度角电机接线图：6.转子上的磁铁记得用酒精擦拭干净。

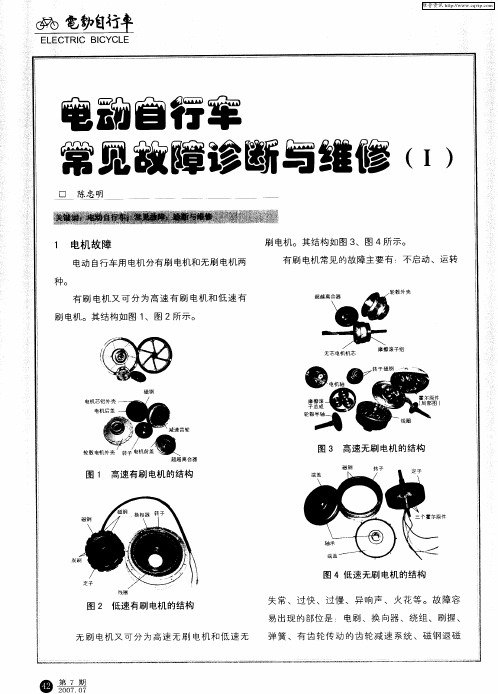

外转子磁铁：定子：定子上的3个霍尔元件：滚珠轴承：电动车自行车电机的基本结构及维修2016-01-29 电动车售后服务平台电动车自行车电机的基本结构一、电机的命名电动车根据其使用环境与使用频率的不同，所装配的电机形式也不同。

电动车电机结构工作原理我有个朋友，叫老王，是个修电动车的。

老王这人，别看他平时话不多，但一说起电动车电机，那话匣子就关不住了。

他说，这电动车电机啊，就像人的心脏，得好好保养，不然跑不快，还容易坏。

老王说，这电机，主要分三部分：定子、转子和外壳。

定子就是那不动的，像个大铁疙瘩，上面缠满了线圈，跟蜘蛛网似的。

转子呢，就是那转动的，像个铁饼，中间有个轴，轴上还有磁铁。

外壳就是保护它们的，像个铁罐头。

老王一边说，一边拿起个电机，拆开给我看。

他说，这电机工作起来，就像两个人在拔河。

定子上的线圈通电后，会产生磁场，跟转子上的磁铁互相吸引、排斥。

这一吸一排，转子就转起来了。

转得越快，车就跑得越快。

我问他，那这电机怎么控制速度呢？老王笑了，说，这简单，就跟调电视频道似的。

你调电流大小，电机转速就变了。

电流大，转速快；电流小，转速慢。

当然，也不能太大，太大了电机就烧了，跟人一样，得有个度。

老王还说，这电机也有脾气。

你得顺着它来，不能硬来。

比如，新车刚买回来，电机还没磨合好，你不能一上来就猛踩油门，得慢慢来，让它适应适应。

等磨合好了，电机就听话了，你想快就快，想慢就慢。

我听得入神，问老王，那这电机坏了怎么办？老王说，坏了就修呗，就跟人看病一样。

先检查，看是哪儿出了问题。

是线圈烧了，还是磁铁掉了，还是轴承卡住了。

找到病根，对症下药，该换的换，该修的修。

老王说完，又把电机装了回去，动作麻利，跟变戏法似的。

我看着他，心想，这老王，别看平时不吭声，但一说起电机，就跟换了个人似的，眼睛都亮了。

我问他，你咋对电机这么了解？老王笑了，说，干一行，爱一行呗。

修了这么多年电动车，天天跟电机打交道，能不了解吗？再说了，这电机，就跟人一样，有脾气，有性格，得用心去琢磨。

我听了，心里一暖。

这老王，别看平时话不多，但说起电机，那话里话外，都是对这行的热爱。

我想，这大概就是匠人精神吧，用心去做一件事，做到极致，做到骨子里。

临走时，老王还叮嘱我，骑电动车，得爱护电机，别猛踩油门，别超载，别涉水。

电动车的电机修理方法与窍门电动车中的电机是电动车运行的核心因素之一，如果在使用电动车的过程中电机出现故障那么应该怎么维修呢?以下是店铺为你整理的电动车的电机修理方法，希望能帮到你。

电动车的电机修理方法1、仪表显示正常，电机不转(1)故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏(2)故障排除①拔下刹把插座(常开型刹把)。

如电机运转，则为刹把故障，应更换刹把。

②转把源5V电压正常，检测转把信号电压，转动转把，信号电压应在0.8～4.2V由低向高变化。

如电压无变化且小于1V，则为转把故障或转把线有短路。

如电压大于1V且变化正常，检测电机霍尔信号(黄、绿、蓝线)。

如三相霍尔信号线电压全部为5V且接触良好，则电机霍尔损坏，应更换电机或电机霍尔元件。

③分别检测电机霍尔信号线，用手慢慢转动电机，每相电压应在0～5V之间变化，如电压无变化则为电机霍尔损坏，应更换电机或电机霍尔元件。

如每相电压变换正常，且供电正常，则控制器损坏，更换控制器。

④用万用表检测控制器电源输入端电压，电压应大于36V(电池充足电)，如无电压，应检查输入线。

检查控制器转把电源电压(接转把的红、黑线)，正常电压在5～6V，如无5V电压，拔下转把插座，电压恢复5V，则可能为电机霍尔元件短路，如仍无5V电压，则为控制器故障，应更换控制器。

⑤首先检查调速转把和电机霍尔开头有无短路，一般下雨受潮后更容易造成接头短路，因此要注意转把接头防水，若控制器损坏后更换新控制器前首先应检查转把和电机霍尔开关是否短路?否则会造成更换控制器连续损坏!⑥或电机不转，重点检查电机霍尔开关和转把信号，若一通电，控制器外壳很烫，一般是控制器内部功率管短路，应立刻切断电源。

2、电机时停时转(1)故障原因①电池电压在欠压临界状态。

②电池接头接触不良。

③调速转把线要断未断。

④刹车断电开关出现故障。

⑤电源锁损坏接触不良。

⑥线路接插件接插不良。

⑦控制器内元件焊接不牢。

电动车电机坏了应该如何维修电动车是我们使用最多的交通工具之一，如果在骑行的时候发现它的电机出现了问题，那么应该怎么进行维修呢?以下是店铺为你整理的电动车电机的维修，希望能帮到你。

电动车电机的维修1、检测电机霍尔!用万用表20v档位，把红笔插入霍尔正极，黑笔插入霍尔黄，绿，蓝，打开电源锁，用手轻转电机轮如果电压有变化说明对应的霍尔是正常的，一般变换电压为0-5v，相反，如果电压无变换则对应霍尔已坏，进行更换。

2、拆卸电机!将准备要拆卸的螺丝用除锈剂进行喷洒一下，给拆卸带来一定方便且不费力!螺丝不要随手乱扔，以免安装时找不到!3、电机螺丝多为六棱丝!最好用“尖锥子”将螺丝内的异物进行清理，以免六棱扳手将六棱螺丝拧滑带来麻烦!4、墩击电机时不要用蛮力，电机端盖材质是铝，易击烂!小技巧：将两边的电机端盖密封圈用“尖锥子””撬开，往里面喷除锈剂，待十多分钟在来进行拆!拆卸时由于磁钢是强磁，避免有铁的东西让强磁吸上，振伤磁钢片!5、查找原来检测损坏的那只霍尔!用“尖锥子”轻轻敲下!看准霍尔正反方向，安装新霍尔时请按原样安装!在焊接霍尔时烙铁不要在霍尔上停留超过三秒，以防“热量”将霍尔击穿!然后把安装的新霍尔用101胶将其沾住，以防安装时撞击而脱离!造成运转不正常!6、检查电机两边端盖轴承!如果有“哐当”和“卡顿”现象请将轴承一并更换!安装电机轴承时请适当加入润滑油，因为本身自带很少，添加些更耐用!7、安装电机端盖时用像皮锤适度敲打端盖周圈让轴承慢慢归位，电机端盖螺丝请对角“上丝”，不然一边偏移造成安装困难容易“伤丝毁盖”!8、将电机线用线束子固定在车架，以免轮胎或减震把线磨断，造成损坏!单相异步电动机的简介单相异步电动机由定子、转子、轴承、机壳、端盖等构成。

定子由机座和带绕组的铁心组成。

铁心由硅钢片冲槽叠压而成，槽内嵌装两套空间互隔90°电角度的主绕组(也称运行绕组)和辅绕组(也称起动绕组成副绕组)。

第二章电动自行车的结构特点第一节电动自行车结构电动自行车集合了电子、电动机、自动控制、电化学、机械、车辆等许多学科领域技术，具有明显的技术交叉渗透特点。

电动自行车可分为两大部分：一、自行车体部分，二、电动自行车电器部分，下面分别介绍：一、行车车体结构。

一辆普通电动自行车及车体大约由25 个部件所组成，按其所处的作用和地位分为基本部件和附属部件两大类：1、基本部件。

基本部件是指整辆车在骑行时可缺少的部件，或者是保证骑行安全的部件。

车架部分；前叉部件。

包括前叉合件（俗称五件碗、七件碗、八件碗等）；车把部件。

分固定式车把和组合式车把；前轴部件；前轮部件。

包括辐条与条母、轮辋、内胎和外胎；前闸部件；中轴部件。

包括曲轴和链轮；脚蹬部件。

有整体型和组合型；链条部件。

分普通链条和薄型链条；飞轮部件。

分为单级和多级两类；后轴部件；链罩部件：分全链条、半链罩等。

后轮部件。

包括辐条和条母、轮辋、' 内胎和外轮胎；后闸部件；鞍座部件。

包括鞍座和鞍管；反射器部件；2、附属部件附属部件是指对骑行性能不会构成影响，但可使整车更加完善。

前泥板部件；后泥板部件；衣架部件；支架部件。

分单支架、双支架和中支架；车锁部件；车筐部件。

电动自行车车体按其功能归纳起来，可分为以下几部分：1、主体部分：由车架部件和前叉部件等组成。

其它部件都是直接或间接的安装在主体部分上。

它除了承受人和货物的重量以外，还要承受行车颠簸产生的动载荷。

2、导向部分：由车把、前叉、前轴、前轮等部件组成。

骑车人通过操纵车把部件可以使自行车随意改变行驶方向。

3、驱动部分：由脚蹬、曲柄、链轮、中轴、链条、飞轮、后轴、后轮等部件组成通过蹬踏带动驱动部分可以使自行车前进。

4、承载部分：由前后轮部件、衣架部件支架部件、鞍座部件和前后轴部件等组成，主要承受骑车人及所载货物的重量。

5、制动部分：由车把和车闸（包括前、后闸）组成，骑车人可以随意操纵闸把，使行驶的电动自行车减速或停止。
