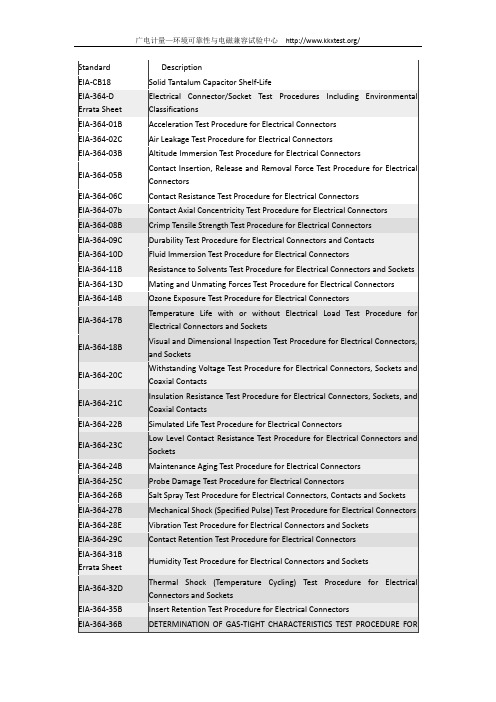

EIA-364（连接器产品常用测试规范之目录）Item Standard NO.Rev.Description1EIA-CB18Solid Tantalum Capacitor Shelf-Life固体的钽式电容器储存期限2EIA-364E ELECTRICAL CONNECTOR/SOCKET TEST PROCEDURES INCLUDING ENVIRONMENTAL CLASSIFICATIONS 电子连接器/插座（包括环境类）的测试程序3EIA-364-01B Acceleration Test Procedure for Electrical Connectors电子连接器的加速测试程序4EIA-364-02C Air Leakage Test Procedure for Electrical Connectors空气渗漏电子连接器的测试程序5EIA-364-03B Altitude Immersion Test Procedure for Electrical Connectors高度浸入电子连接器的测试程序6EIA-364-05B Contact Insertion, Release and Removal Force Test Procedure for Electrical Connectors电子连接器的端子插入、释放及取出测试程序7EIA-364-06C Contact Resistance Test Procedure for Electrical Connectors电子连接器的接触电阻测试程序8EIA-364-07B Contact Axial Concentricity Test Procedure for Electrical Connectors电子连接器的端子同心度测试程序9EIA-364-08B Crimp Tensile Strength Test Procedure for Electrical Connectors电子连接器的卷曲抗拉强度测试程序10EIA-364-09C Durability Test Procedure for ElectricalConnectors and Contacts端子连接器与端子的耐久性测试程序11EIA-364-10D Fluid Immersion Test Procedure for Electrical Connectors电子连接器的液体浸没测试程序12EIA-364-11B Resistance to Solvents Test Procedure for Electrical Connectors and Sockets电子连接器和插座的电阻测试程序13EIA-364-13D Mating and Unmating Forces T est Procedure for Electrical Connectors电子连接器的插入力和拔出力测试程序14EIA-364-14B Ozone Exposure Test Procedure for Electrical Connectors电子连接器的臭氧暴露测试程序15EIA-364-17B Temperature Life with or without Electrical Load Test Procedure for Electrical Connectors andSockets. 电子连接器和插座的温度寿命测试或没有电负载测试程序16EIA-364-18B Visual and Dimensional Inspection Test Procedure for Electrical Connectors and Sockets电子连接器和插座的外观与尺寸检验程序17EIA-364-20C Withstanding Voltage Test Procedure for Electrical Connectors, Sockets and Coaxial Contacts电子连接品、插座和同轴端子的耐电压测试程序18EIA-364-21C Insulation Resistance Test Procedure for Electrical Connectors, Sockets, and Coaxial Contacts电子连接品、插座和同轴端子的绝缘电阻测试程序19EIA-364-22B Simulated Life Test Procedure for Electrical Connectors电子连接器的模拟寿命测试程序20EIA-364-23C Low Level Contact Resistance T est Procedure for Electrical Connectors and Sockets电子连接器与插座的接触电阻测试程序21EIA-364-24B Maintenance Aging Test Procedure for Electrical Connectors电子连接器的维持能力测试程序22EIA-364-25C Probe Damage Test Procedure for Electrical Connectors电子连接器的探伤测试程序23EIA-364-26B Salt Spray Test Procedure for Electrical Connectors, Contacts and Sockets电子连接器、端子和插座的盐雾测试程序24EIA-364-27B Mechanical Shock (Specified Pulse) Test Procedure for Electrical Connectors电子连接器的机械震动(指定的脉搏)测试程序25EIA-364-28E Vibration Test Procedure for Electrical Connectors and Sockets电子连接器与插座的振动测试程序26EIA-364-29C Contact Retention Test Procedure for Electrical Connectors电子连接器的端子保持力测试程序27EIA-364-30A Capacitance Test Procedure for Electrical Connectors and Sockets电子连接器与插座的电容测试程序28EIA-364-31B Humidity Test Procedure for Electrical Connectors and Sockets电子连接器与插座的湿度测试程序29EIA-364-32D Thermal Shock (Temperature Cycling) Test Procedure for Electrical Connectors and Sockets电子连接器与插座的热冲击(温度周期变化)测试程序30EIA-364-35B Insert Retention Test Procedure for Electrical Connectors电子连接器的保持力测试程序31EIA-364-36B Determination of Gas-tight Characteristics test procedure for Electrical connectors and or contact systems. 电子连接器和（或）端子系统的气密特性测试程序32EIA-364-37B Contact Engagement and Separation Force Test Procedure for Electrical Connectors电子连接器端子结合力和分离力测试程序33EIA-364-38B Cable Pull-Out Test Procedure for Electrical Connectors电子连接器的电材拉拔力测试程序34EIA-364-39B Hydrostatic Test Procedure for Electrical Connectors, Contacts and Sockets电子连接器、接触和插座的液压静力测试程序35EIA-364-40B Crush Test Procedure for Electrical Connectors电子连接器v压坏测试程序36EIA-364-41C Cable Flexing Test Procedure for Electrical Connectors电报在电子连接的测试程序屈曲37EIA-364-42B Impact Test Procedure for Electrical Connectors电子连接器的机械冲压测试程序38EIA-364-45A Firewall Flame Test Procedure for Electrical Connectors电子连接器的阻燃火焰测试程序39EIA-364-46B MICROSECOND DISCONTINUITY TEST PROCEDURE FOR ELECTRICAL CONNECTORS,CONTACTS AND SOCKETS电子连接器、端子和插座的瞬断（微秒不间断）测试程序40EIA-364-48A Metallic Coating Thickness Measurement of Contacts Test Procedure for Electrical Connectors电子连接器端子喷涂层厚底测试程序41EIA-364-50A Dust (Fine Sand)Test Procedure for Electrical Connectors电子连接器的粉尘（细沙）测试程序42EIA-364-53B Nitric Acid Vapor Test, Gold Finish Test Procedure for Electrical Connectors and Sockets电子连接器与插座的硝酸蒸汽测试、黄金制品测试程序43EIA-364-54A Magnetic Permeability Test Procedure for Electrical Connectors, Contacts, and Sockets电子连接器、端子和插座的导电率测试程序44EIA-364-56C Resistance to Soldering Heat Test Procedure for Electrical Connectors and Sockets电子连接器和插座的焊接热电阻测试程序45EIA-364-59A LOW TEMPERATURE TEST PROCEDURE FOR ELECTRICAL CONNECTORS AND SOCKETS电子连接器和插座的低温测试程序46EIA-364-66A EMI Shielding Effectiveness Test Procedure for Electrical Connectors电子连接器的电磁干扰屏蔽效应测试程序47EIA-364-70B TEMPERATURE RISE VERSUS CURRENT TEST PROCEDURE FOR ELECTRICAL CONNECTORS AND SOCKETS 电子连接器与插座的温升与电流测试程序48EIA-364-71B Solder Wicking (Wave Solder Technique) Test Procedure for Electrical Connectors and Sockets电子连接器与插座的溢锡(波峰焊接技术)测试程序49EIA-364-75LIGHTNING STRIKE TEST PROCEDURE FOR ELECTRICAL CONNECTORS电子连接器的雷击测试程序50EIA-364-81A Combustion Characteristics Test Procedure for Electrical Connector Housings, Connector Assemblies and Sockets. 电子连接器塑料、组装成品与插座的燃烧特性测试程序51EIA-364-82A Corrosivity of Plastics Test Procedure for Electrical Connector and Socket Housings电子连接器与插座塑胶的塑胶腐蚀性测试程序52EIA-364-83Shell-to-Shell and Shell-to-Bulkhead Resistance Test Procedure for Electrical Connectors电子连接器的接地壳与接地壳及接地壳与主板之电阻测试程序53EIA-364-89A Space Application Test Procedure for Electrical Connectors and Sockets电子连接器与插座的空间应用测试程序54EIA-364-90Crosstalk Ratio Test Procedures for Electrical Connectors, Sockets, Cable Assemblies orInterconnect Systems电子连接器、插座、线束或互联系统的串扰率测试程序55EIA-364-91A Dust Test Procedure for Electrical Connector and Sockets电子连接器与插座的粉尘测试程序56EIA-364-95Full Mating and Mating Stability Test Procedures for Electrical Connectors电子连接器的完整互配与互配稳定测试程序57EIA-364-99Gage Location and Retention Test Procedure for Electrical Connectors电子连接器的计量位置与保留测试程序58EIA-364-100Marking Permanence Test Procedure for Electrical Connectors and Sockets电子连接器与插座的永久性标识测试程序59EIA-364-101Attenuation Test Procedure for Electrical Connectors, Sockets, Cable Assemblies or Interconnection Systems 电子连接器、插座、线束或互联系统的衰减测试程序60EIA-364-102Rise Time Degradation Test Procedure for Electrical Connectors, Sockets,Cable Assemblies orInterconnection Systems。
电磁兼容（EMC）主要检测设备列表序号仪器设备名称范围型号生产厂家1 接收机20Hz～26.5GHz ESIB26 德国R/S公司2 ESR接收机10Hz～3.6GHz ESR3 德国R&S3 信号发生器9kHz～3.3GHz SML03 德国R/S公司4 微波信号源1GHz～20GHz SMR20 德国R/S公司5 脉冲信号发生器1kHz～10MHz 9355-1 美国Solar公司6 瞬态脉冲信号发生器10kHz～100MHz 9354-1 美国Solar公司7 瞬态信号发生器（0～50）Hz；(100～600)V8282-1 美国Solar公司8 低频信号发生器20 MHz 33220A 美国安捷伦9 连续波模拟器10kHz～1GHz CWS500D 瑞士EM-TEST公司10 喀呖声分析仪10kHz～18GHz CL55C AFJ公司11 单相谐波闪烁分析仪16A DPA500 瑞士EM-TEST公司12 单相电源（配DPA500）6kVA;300V/20A ACS500 瑞士EM-TEST公司13 功率表频率DC(0～26.5)GHz，200μV～1000VURV5-Z2 德国R/S公司14 功率放大器 2.5GHz～6GHz BLMA 2560-30 德国BONN公司15 功率放大器6GHz～18GHz BLMA 6018-20 德国BONN公司16 功率放大器10KHz-100MHz 500w100A 美国AR公司17 功率放大器(80-1000）MHz 250W/1000A 德国R/S公司18 功率放大器1GHz～3GHz 60S1G3 美国AR公司19 功率计10MHz～18GHz R&S? NRP2德国R/S公司20 有效值/峰值电压表DC-30MHz URE3 德国R/S公司21 场强仪FM5004 德国R/S公司22 电流注入钳20Hz～100MHz EZ-17 德国R/S公司。

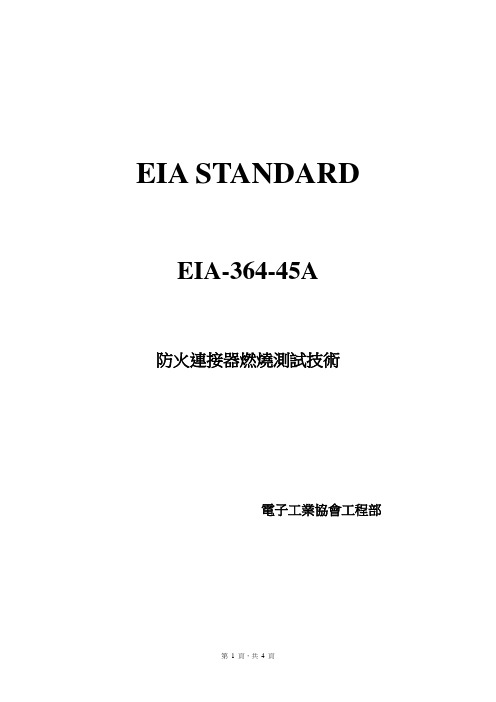

EIA STANDARD EIA-364-45A防火連接器燃燒測試技術電子工業協會工程部#45 測試技術防火電子連接器燃燒測試技術1.0目的此測試用于評定一個組裝好的防火連接器當其在指定的火焰內擺動20分鍾時它的承受能力，但應保證：a.不能讓火焰燒到防火壁后部；b.在20分鍾前6分鍾內對連接器進行指定的通電并測驗；注意：不要在真實火情時用此測試作原材料，產品或產品系統易燒性的檢驗或描述。
每次測試應用都必須估計到和電性以及電路要求一致。
2.0樣品準備：2.1測試樣品必須為完全偶合的連接器和所有輔且設備的連接體且有一可靠的底座卡住電纜。
2.2用導線把連接器和輪流的接觸器連成兩套适合于高溫測試的樣品。
2.3用一種不燃的熔液把樣品上的油、油漬、粉塵及其它外來物質徹底清洗。
2.4在燃燒和擺動測試過程中，用一薄且未處理過的纖維玻璃帶裹住導線束（如圖４）或其它合适的方法使導線不被燃燒且使導線一連接器連接面保持穩定。
保護性纖維玻璃帶必須盡可能接觸連接器絕緣體的各部和電纜卡座的底部。
從電纜卡座的各部開始保護性纖維玻璃條應延到７英寸（178mm）到插頭上。
3.0測試方法：3.1測試設備3.1.1一個流出率相當於33.000到37.000的英熱量單位(一單位為262米)／小時的吸丙烷噴管，它能產生和持續一個1100+25℃(20120F)恆定溫度的火焰。
在蟦管出口，主噴火頭直徑應為0.50-0.75英寸(12.7-19mm)。
從噴管嘴開始主錐芯的長度應為 1.5~2.5英寸（37.6-63mm）。
次噴火頭應根據測試樣品的尺寸能包含或提供相應的噴火范圍。
3.1.2一個含刻度精度為＋１％的丙烷氣流量計。
3.1.3一個如圖１所示的露頭熱電燙和一個能持續測量1100+25℃(2012℉)的讀數精度為1%的溫度計。
3.1.4一個如圖2,3和４所示的防火性能測試夾具。
3.1.5一個能在0.25in（6.3mm）總變化范圍內以33HE的頻率持續擺動連接器和測試夾具的擺動裝置。

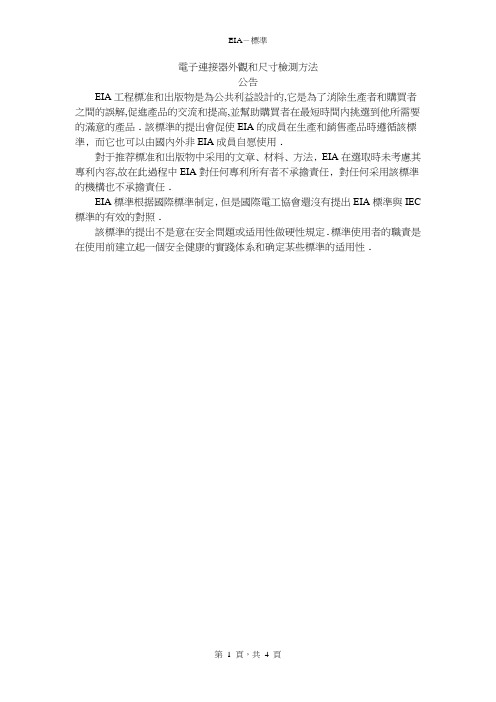

電子連接器外觀和尺寸檢測方法公告EIA工程標准和出版物是為公共利益設計的,它是為了消除生產者和購買者之間的誤解,促進產品的交流和提高,並幫助購買者在最短時間內挑選到他所需要的滿意的產品﹒該標準的提出會促使EIA的成員在生產和銷售產品時遵循該標準﹐而它也可以由國內外非EIA成員自愿使用﹒對于推荐標准和出版物中采用的文章﹑材料﹑方法﹐EIA在選取時未考慮其專利內容,故在此過程中EIA對任何專利所有者不承擔責任﹐對任何采用該標準的機構也不承擔責任﹒EIA標準根据國際標準制定﹐但是國際電工協會還沒有提出EIA標準與IEC 標準的有效的對照﹒該標準的提出不是意在安全問題或适用性做硬性規定﹒標準使用者的職責是在使用前建立起一個安全健康的實踐体系和确定某些標準的适用性﹒EIA—364---18A測詴方法＃18A電子連接器外觀和尺寸檢測方法此EIA推荐標准是基于國際電子技術委員會(IEC)的技術目錄;推荐—512—2, 測詴1a和1b, 外觀和尺寸檢測,1976.它符合此IEC推荐的所有必要方面.EIA—364—18A測詴方法＃18A電子連接器外觀和尺寸檢測方法(摘自EIA建議標准NO.1548,是在EIA P-5.1工作組組織下提出的﹒)注﹕本測詴程序曾印于EIA建議標准RS-364中TP-18﹒1.0 TP-18 外觀和尺寸檢測2.0 目的本方法的目的是說明電子連接器外觀和尺寸檢驗的標准方法,以判斷電子連接器與無性能要求的可行說明和詳細文件是否一致.該方法補充了其他詳細檢測方法中的外觀檢驗﹒3.0 綜述外觀檢驗是檢查產品鑒定﹑外觀﹑工藝和最終加工（電鍍）﹒尺寸檢驗是用合适的檢測工具和儀器對實際零件進行檢測﹐以驗證工程圖中的尺寸﹒4.0 樣品準備測詴樣品由plug ﹑receptacle或配合的plug receptacle組成﹒5.0 測詴方法5.1 測詴儀器外觀檢測應用肉眼在正常視野中進行﹒除非特別說明﹐不允許使用放大鏡﹑偏振光及其它指示器﹒5.2 測詴步驟5.2.1 外觀檢測至少應包括以下內容﹕(a) 工藝﹔(b) 標記﹔(c) 材料﹔(d) 最終加工（電鍍）﹔(e) 標準﹔(f) 設計和結构﹒注﹕材料﹑最終加工和標準需要由製造商進行物理測詴和／或驗證﹒5.2.2 尺寸檢測應遵照詳細說明中的外形輪廓圖進行檢查﹒6.0 細節說明以下細節將在細節說明中說明﹕(a) 檢測零件數目﹔(b) 适用的標準﹔(c) 材料﹔(d) 設計和結构﹔(e) 最終加工﹔(f) 工藝﹔(g) 特殊檢測條件﹔(h) 材料﹑最終加工等的物理檢測要求﹒7.0 參考文件數据表單應包括﹕(a) 測詴題目﹔(b) 樣品描述﹔(c) 所用的測詴儀器﹔(d) 評估和觀測﹔(e) 測詴日期和操作者姓名﹒。
电子连接器外观和尺寸检测方法公告EIA工程标准和出版物是为公共利益设计的,它是为了消除生产者和购买者之间的误解,促进产品的交流和提高,并帮助购买者在最短时间内挑选到他所需要的满意的产品﹒该标准的提出会促使EIA的成员在生产和销售产品时遵循该标准﹐而它也可以由国内外非EIA成员自愿使用﹒对于推荐标准和出版物中采用的文章﹑材料﹑方法﹐EIA在选取时未考虑其专利内容,故在此过程中EIA对任何专利所有者不承担责任﹐对任何采用该标准的机构也不承担责任﹒EIA标准根据国际标准制定﹐但是国际电工协会还没有提出EIA标准与IEC 标准的有效的对照﹒该标准的提出不是意在安全问题或适用性做硬性规定﹒标准使用者的职责是在使用前建立起一个安全健康的实践体系和确定某些标准的适用性﹒EIA—364---18A测试方法＃18A电子连接器外观和尺寸检测方法此EIA推荐标准是基于国际电子技术委员会(IEC)的技术目录;推荐—512—2, 测试1a和1b, 外观和尺寸检测,1976.它符合此IEC推荐的所有必要方面.EIA—364—18A测试方法＃18A电子连接器外观和尺寸检测方法(摘自EIA建议标准NO.1548,是在EIA P-5.1工作组组织下提出的﹒)注﹔本测试程序曾印于EIA建议标准RS-364中TP-18﹒1.0 TP-18 外观和尺寸检测2.0 目的本方法的目的是说明电子连接器外观和尺寸检验的标准方法,以判断电子连接器与无性能要求的可行说明和详细文件是否一致.该方法补充了其它详细检测方法中的外观检验﹒3.0 综述外观检验是检查产品鉴定﹑外观﹑工艺和最终加工（电镀）﹒尺寸检验是用合适的检测工具和仪器对实际零件进行检测﹐以验证工程图中的尺寸﹒4.0 样品准备测试样品由plug ﹑receptacle或配合的plug receptacle组成﹒5.0 测试方法5.1 测试仪器外观检测应用肉眼在正常视野中进行﹒除非特别说明﹐不允许使用放大镜﹑偏振光及其它指示器﹒5.2 测试步骤5.2.1 外观检测至少应包括以下内容﹔(a) 工艺(b) 标记(c) 材料(d) 最终加工（电镀）(e) 标准(f) 设计和结构﹒注﹔材料﹑最终加工和标准需要由制造商进行物理测试和／或验证﹒5.2.2 尺寸检测应遵照详细说明中的外形轮廓图进行检查﹒6.0 细节说明以下细节将在细节说明中说明﹔(a) 检测零件数目(b) 适用的标准(c) 材料(d) 设计和结构(e) 最终加工(f) 工艺(g) 特殊检测条件(h) 材料﹑最终加工等的物理检测要求﹒7.0 参考文件数据窗体应包括﹔(a) 测试题目(b) 样品描述(c) 所用的测试仪器(d) 评估和观测(e) 测试日期和操作者姓名﹒。
EIA-364系列标准EIA-364系列标准，带目录，总共53个标准，6个压缩包EIA-CB18 固体的钽式电容器储存期限EIA-364 D 电子连接器/ 插座测试过程包括环境类别EIA-364 01B 加速度电子连接的测试过程EIA-364 02C 空气渗漏电子连接的测试过程EIA-364 03B 高度浸入电子连接的测试过程EIA-364 05B 接触插入，释放，移动迫使电子连接的测试过程EIA-364 06B 接触电阻电子连接的测试过程EIA-364 07b 与轴向的Concentricity电子连接的测试过程联系EIA-364 08B 卷曲抗拉的力量电子连接的测试过程EIA-364 09C 耐久性电子连接和接触的测试过程EIA-364 10C 流动的浸入电子连接和插座的测试过程EIA-364 11A 电阻到溶剂电子连接和插座的测试过程EIA-364 13B Mating和Unmating 力量电子连接的测试过程EIA-364 14B 臭氧暴露电子连接的测试过程EIA-364 17B 有或没有电负荷电子连接和插座的测试过程的温度生命EIA-364 20C 禁得住电压电子连接，插座和同轴的接触的测试过程EIA-364 21C 绝缘电阻电子连接，插座和同轴的接触的测试过程EIA-364 22B 类比生命电子连接的测试过程EIA-364 23B 低的水准接触电阻电子连接和插座的测试过程EIA-364 24B 维修使电子连接的测试过程变老EIA-364 25C 探查损坏电子连接的测试过程EIA-364 26B 盐水雾电子连接器，接触和插座的测试过程EIA-364 27B 机械震动(指定的脉搏)电子连接的测试过程EIA-364 28D 振动电子连接和插座的测试过程EIA-364 29B 接触保留电子连接的测试过程EIA-364 31B 湿度电子连接和插座的测试过程EIA-364 32C 热震(温度周期变化)电子连接和插座的测试过程EIA-364 35B 插入保留电子连接的测试过程EIA-364 37B 接触约会和分离力量电子连接的测试过程EIA-364 38B 电报拔电子连接的测试过程EIA-364 39B 电子连接器，接触和插座的液压静力测试过程EIA-364 40B 压坏电子连接的测试过程EIA-364 41C 电报在电子连接的测试过程屈曲EIA-364 42B 影响电子连接的测试过程EIA-364 45A 防火墙火焰电子连接的测试过程EIA-364 53B 氮的Adic 蒸汽测试，金完成电子连接和插座的测试过程EIA-364 54A 有磁性的渗透性电子连接器，接触和插座的测试过程EIA-364 56B 为了焊接热电子连接和插座的测试过程的电阻EIA-364 66A EMI 保护效力电子连接的测试过程EIA-364 71B 焊接灯芯(波焊接技术)测试过程适合电子连接器和插座EIA-364 81A 燃烧特性电子连接器住房，连接器会议和插座的测试过程EIA-364 82A 塑胶电子连接和插座住房的测试过程的CorrosivityEIA 364-83 壳牌公司轰炸和轰炸在舱壁测试过程抵抗适合电动汽车连接器EIA 364-90 串音比率电子连接，插座，电缆组件的测试过程或者相互连接系统EIA-364 91A 灰尘电子连接和插座的测试过程EIA 364-95 充分的铺席子和铺席子稳定电子连接的测试过程EIA 364-99 规格位置和保留电子连接的测试过程EIA 364-100 标明永久为电子连接和插座的测试过程EIA 364-101 Attentuation电子连接器，插座，电报会议或者相互联系系统的测试过程EIA 364-102 上升时间堕落电子连接器，插座，电报会议或者相互联系系统的测试过程EIA 364-103 传播延迟电子连接器，插座，电报会议或者相互联系系统的测试过程EIA-364 104A 可燃性电子连接的测试过程EIA 364-105 高度低温电子连接的测试过程EIA 364-106 驻波比率(SWR)电子连接的测试过程EIA 364-107 眼睛图案和在电子连接器，插座，电报会议或者相互联系系统的测试过程感到紧张EIA 364-108 阻抗，反射系数，返回损失，并且VSWR在时间和频率领土电子连接器，电报会议或者相互联系系统的测试过程测量EIA 364 1000.01 评价电子连接器的性能的环境考试方法学和插座在生意办公室应用方面使用EIA 364-109 环电感测量电子连接(1 nH 10 nH)的测试过程。
EIA STANDARD EIA-364-44A
電子連接器的電暈測試技術
電子工業協會工程部
NO.44A測試技術
電子連接器的電暈測試技術
(出自EIA NO.2813標準建議，在EIA CE-2.0此一關於國家連接器標準的委員會的監視下形成的，以前發表題目為EIA-364-44，TD-44)。
1.引言
1.1范圍：此測試的目的在于解釋一種標準的測試方法，用時是否能在一個容
許的局部放電等級下工作。
1.2注釋：此中的朮語和局部放電相關。
1.2.1電暈（局部放電）
1.2.2連續電暈
1.2.2.1用交流電測試：
放電產生在一個規規律的間歇，如一個給定電壓的各一個周
期。
1.2.2.2用直流電測試：
局部放電在持續電壓在一短時的間斷之后提供些一指定的階
段內持續發生。
注：發生在不規則階段以及中斷時間超過4秒的放電不被認
為是連續的。
1.2.3 電暈起始電壓（ＣＩＶ）
當所提供的電壓遂漸增大發生連續放電時的最低電壓。
對一個提供
的正弦交流電壓來說，ＣＩＶ即為峰值的均方根值(0.707Vmax)。
1.2.4 電暈熄滅電壓(ＣＥＶ)
當提供電壓從暈起始電壓遂漸降低到持續電暈不再明顯時的電壓。
對一個提供的正弦交流電壓來說，其熄滅電壓為峰值電壓的均方根
值（0.707倍峰值電壓）。
2.測試設備：
2.1電暈熄滅電壓可由工業電暈測試設備或一個能達到需要靈敏度的合适測
試系統。
一個合适測試系統和能計算出測試系統靈敏度的分式（見圖１）。
若無其他特指，測試系統示波器所示的靈敏度偏差值為５PC/cm(皮庫每cm)。
許多工業電暈測試系統的最小靈敏度為1PC/cm。
2.2有兩種應用的數字顯示儀，過去用的一個示波器是顯示系統，現在可用的
工業電暈測試系統經常和一個多頻道分析儀一起使用此設備也較為脈衝高度分析儀(DHA)，這是目前推荐的數字探測和顯示方法。
其不僅能夠獲得所有局部放電的次數和每次放電的ＰＣ量，有的ＰＨＡ系統還能把所得數據處理為皮庫／秒形式數據。
既然ＰＨＡ能提供量值，通過提供一個最小靈敏度為１ＰＣ的超過100PC的動態電量。
ＰＨＡ能用于所有形式的測試。
當不需要定量的數值時，一個示波器系統最适合于測試中至高級電
暈。
示波器系統是一介于高靈敏度和好動態范圍之間的折中產物。
所用測試電壓不能有自身局部放電以及其他不同形式的干扰信號源，包括電源線路噪音，在整個測試范圍內，使探測儀的靈敏度達到一最佳狀態。
對于那些需要高靈敏度的測試，建議測試設備和提供電源處于一靜電屏幕內。
3.測試樣品
3.1描述
測試樣品必須包含一組裝好的連接器。
3.2準備工
3.2.1連接器測試試樣必須接參考文件連接和裝配好。
3.2.2必須注意要能保證所用的導線或電纜或兩者都能承受一個比試樣
測試時的CEV更高的電壓。
4.測試過程
4.1在測試系統連上樣品以致測試電壓能加在連接器上一單個的接觸器和共
同接在機殼上的其他所接觸器之間，若無其它特殊要求的話，若測試在一減少的氣壓或一過高的溫度下進行，則在電壓加上之前試樣應正確地穩定在指定的狀態。
警告－電暈測試在一高壓下進行，此高壓是足以致命。
4.1.1預加電壓
所加測試電壓穩定地加大一個能看到電暈現象的電壓。
或若無特指，只能加大到當預定极限電壓到達或到達樣品的絕緣耐電壓。
測試
電壓決不能超過指定的額定絕緣耐電壓。
若未事先定義電壓上升率，
所加電壓的上升率應足夠的小以使能區分斷續的和連續的電暈，若無
其他特指，穩定所加電壓達一分種。
注意－對一直流電壓，在電壓值傾斜上升時可以明顯地看到電暈現象，且必須時刻把握ＣＩＶ值是否到達。
4.1.2數据測定：
在電暈起始電壓或預定電壓极值或絕緣介質耐電壓達到后，記錄數
據，按規定持續延長時間，遂漸降低電壓直至電暈放電終止或不再為
持續放電或規定要測的放電量已得到。
穩壓一分鍾，若無其他特指，
測取和記下部份放電量。
4.1.3特殊情況
若無其他要求，所有測試必須在標準大氣情況下進行。
用于測試的裝
置在減壓或极度高溫工作時必須防止可能會在電暈測試里出現的干扰
的出現。
4.1.4對每個接觸器依次重复此測試，直到所有接觸器測完或測試模型已
完成。
4.2條件
4.2.1部局放電量須滿足以下條件之一。
4.2.1.1電暈熄滅電壓不能小于參考文件顯的規定值。
4.2.1.2局部放電最大量（單位ＰＣ）規定電壓的規定測試期間不能超
過參考文件的規定值。
4.2.1.3在規定電壓的規定測試整個或過程中平均放電量(PC/S)不能
超過參考文件的規定值。
4.2.2若當樣品通任一超過規定值的電壓沒發生放電現象，此電壓接近但
不超過介質耐電壓，或如果樣品通任一超過規定值，接近但不超過介
質耐電壓的電壓，放電量總是小于規定值，則測試樣品也通過測試，
認為合格。
5.須注明細節：
參考文件里注明以下細節：
5.1要測試樣品的數量和尺寸。
5.2連線方法，若試測樣品不是一個和導線一起製造的裝配體。
5.3裝配方法，若有一些。
5.4要用到的導線和電纜的尺寸和型號。
5.5電流型號，直流(dc)還是交流(ac)，若用的是交流電（ac），且其頻率不在
40~60HE的范圍內，注明測試電壓頻率。
5.6額定的絕緣耐電壓。
5.7電壓測試多點時的交換電路，若測試的不為單個的接觸器點。
5.8預加電壓和持續時間，若不為一分鍾。
5.9測試電壓的持續時間，若不為一分鍾，以及以為合格的最大放電量和平均
放電量。
5.10對局部放電測試須滿足以下一個或几個條件。
－電暈熄滅電壓。
－設定電壓的最大局部放電量。
－設定電壓的平均放電量。
5.11測試系統的靈敏度。
5.11.1對示波器，靈敏度不為5PC/cm。
5.11.2對脈衝度分析儀，靈敏度最小值不為１ＰＣ。
5.12和此測試標準的任何差異。
6.測試報告：
測試報告須包括條款上所包含的特定各項，及其他與此不同的情況，以及下列言項：
6.1測試標題；
6.2樣品描述以及合适的裝夾具和連線法；
6.3測試過程；
6.4數值（測試）和現象觀察；
6.5電暈起始電壓或預加電壓，以及延遲時間；
6.6測試時的溫度，濕度以及大氣壓；
6.7測試者和測試日期。
