722.9变速箱奔驰通病腾骅自动变速箱维修1、722.9变速箱修了这么多。
多数变速箱都是报涡轮转速传感器故障码？变速箱会进入紧急模式，变速箱锁在2档。
多数情况客户熄火发动机，等待几分钟后重新启动发动机后又恢复正常。
通常都是更换电脑来解决问题。
2、变速箱拆开油底壳后发现大量的铁削。
这是由于质量问题。
后排行星架磨损。
有极少的是由于液力变矩器内部磨损造成。
更换改良配件后可以解决问题。
3、波箱和发动机连接处漏油，挂档后不走。
由于波箱油泵质量问题，油泵上铜套松旷或抱死到变矩器轴颈上。
还有油泵凸齿被打断。
更换损坏的改良配件才能完全解决问题。
4、2降1有冲击。
电脑检测无故障码。
用电脑看换挡数据发现B1的冲油时间变短。
超过-15ms。
正常都不会超过正负10ms。
DAS电脑给的数据是正负20ms。
通常先对变速箱和发动机电脑做升级。
然后做换挡学习。
做换挡学习必须要根据DAS电脑提供的发动机转速和扭矩。
如果问题还没有解决需解体变速箱，看制动器B1的卡簧是否脱落。
5、进D R档冲击，跑起来正常。
电脑检测无故障码。
首先对变速箱和发动机电脑升级。
然后根据DAS电脑指引做变矩器学习。
入D R 冲击车耗掉我们一月余时间，升完级后故障依旧。
入DR的原理告诉我们：结合时间必须控制在电脑程序设计范围内，而结合时间与阀体上的输入传感器和发动机转速传感器的滑差数大小对应的。
一台新变速箱电脑必须作入DR学习，其实就是在寻找一个理想的结合时间。
入档时输入轴的转速必须逐渐变为0rpm,输入轴由初始转速变为0的这个过程时间必须要在电脑的程序设计范围内。
为了得到这个合理的时间，电脑要求输入离合器结合后，又逐渐分离，看离合器打滑状态，其实是输入轴转速转速的变化，如果结合时间短，则电脑调低离合器压力让其结合时间变长，反之亦然。
最后得到一个电脑认为在其程序内的一个油压，这个油压推动离合器结合就不会冲击，因为设计师在模型上得到一个基本油压，而且作为程序固化在CPU或者存储器里，这个油压加上发电机转速，水温，油温，负荷，变速箱输入转速油温等计算出当前油压，这个当前油压就是我们入档时的油压，这个油压过大过小都不行，冲击或者延迟。
奔驰7速变速箱冲击顿挫维修图文记录开宝马坐奔驰，奔驰作为国际的知名汽车品牌，主要还是来源于它精湛的现代工艺。
变速箱作为汽车的三大金刚之一，奔驰从来没有马虎过，从722.6到722.9，奔驰做的很好了，但汽车本身就是一个消耗品，行驶久了也会出现不大不小的毛病需要解决，所以今天小编给大家说下奔驰GLK400的7速变速箱常见故障，型号是722.9都是常见的故障，所以也很详细。
爱车的车主们一定要认真看的往下看哦，后面还附分解图哦：这个是奔驰4驱的变速箱，所以看起来稍微比常见的的那个大一点也就是这个壳子，看似就是是铸件儿，但是如果事故撞坏也要好几千啊液力变矩器以液体为工作介质的一种非刚性扭矩变换器，是液力传动的形式之一。
上图为液力变矩器，它有一个密闭工作腔，液体在腔内循环流动，其中泵轮、涡轮和导轮分别与输入轴、输出轴和壳体相连。
动力机(内燃机、电动机等)带动输入轴旋转时，液体从离心式泵轮流出，顺次经过涡轮、导轮再返回泵轮，周而复始地循环流动。
泵轮将输入轴的机械能传递给液体。
高速液体推动涡轮旋转，将能量传给输出轴。
开始拆解，因为这个车子要的着急，师傅今天可是带病工作啊奔驰的这个4驱的分动箱也是是故障率比较高的东西，广大车友在开车过程中也要注意，比如你感觉到大方向异响之类的就要检查分动箱了这个应该是车主刚换过不久的油底壳，很新啊自动变速箱阀体总成（油路板）工作原理自动变速器能够根据发动机负荷和车速等情况自动变换传动比，使汽车获得良好的动力性和燃料经济性，并减少发动机排放污染。
自动变速器操纵容易，在车辆拥挤时，可大大提高车辆行驶的安全性及可靠性。
阀体因为它本身的制造工艺非常精密，加上材料特殊，所以这个玩意儿只能用没有清洗，而不像其他配件那样直接用水洗什么叫做眼力劲儿，这就是眼力劲儿不要以为自动挡变速箱你不踩离合器，就没有离合器了，其实AT型的自动变速箱就是把离合器集成在变速箱壳体里面了拆解到这里就基本结束了，下面就是开始清洗，组装，打压测试，然后匹配试车了变速箱的故障是多样化的，故障原因也分大小，小的故障点几百就能修好，大的故障几千甚至几万才能解决掉。

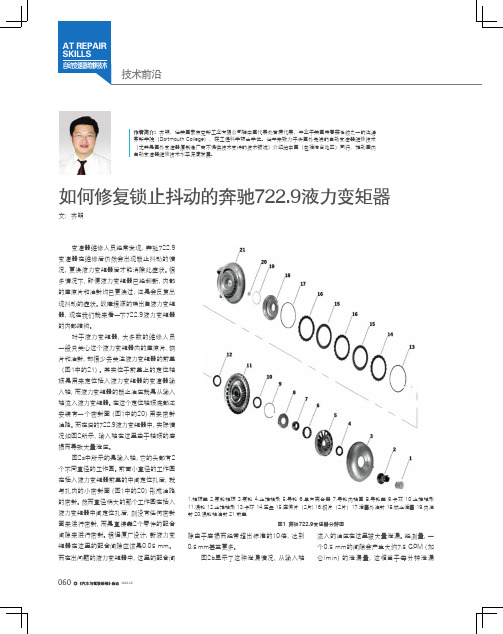

如何修复锁止抖动的奔驰722.9液力变矩器文：齐明变速器维修人员经常发现，变速器在维修后仍然会出现锁止抖动的情况，更换液力变矩器后才能消除此症状。
多情况下，即便液力变矩器已经翻新，的摩擦片和油封均已更换过，现抖动的症状。
故障根源的确出自液力变矩器，现在我们就来看一的内部结构。
对于液力变矩器，一般只关心这个液力变矩器内的摩擦片、片和油封，却很少去关注液力变矩器的前盖（图1中的21）。
其实位于前盖上的定位轴颈是用来定位插入液力变矩器的变速器输图5 更换新的定位轴颈（SONNAX# MB-HB-1K）28.4 L油液，必然导致液力变矩器的锁止异常。
此外，包含这个中心定位轴颈的原厂零件是铝制的（图2b中带齿轮的部分），这种材质常发生开裂，而开裂的地方仅从表面一般很难看到，需将此零件拆下仔细检查才能看见。
此处的开裂也直接造成了这种液力变矩器容易出现锁止故障。
找到了此处的故障，就可以采用相应的修复方式，更换磨损的中心定位轴颈，可以挽救这种价格昂贵的液力变矩器。
但是要取下已磨损的中心定位轴颈，对一般的维修技师可能颇有难度。
我们在这图2 输入轴的磨损泄压图3 已断裂的中心定位轴颈图4 进一步扩大孔径图6 从外部焊合新的定位轴颈分如图3所示断裂在孔内了，需要使用千分表来测量断裂部分附近的前盖平面，从而把盖子的这个平面调整到垂直。
如果插入部分没有断裂，将千分表放在新的定位轴颈的轴承面上进行测量和调整，使这个平面处于垂直中心的平面。
（2）用7号钻头打穿液力变矩器定位头的底部。
改用0.65英寸直径a b。

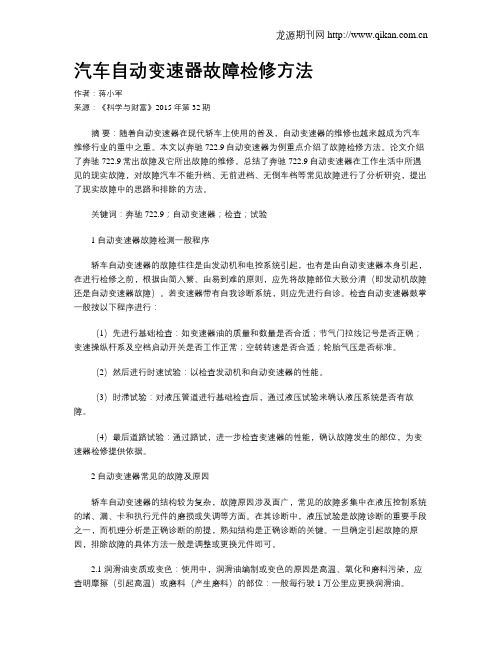

汽车自动变速器故障检修方法作者：蒋小军来源：《科学与财富》2015年第32期摘要：随着自动变速器在现代轿车上使用的普及，自动变速器的维修也越来越成为汽车维修行业的重中之重。
本文以奔驰722.9自动变速器为例重点介绍了故障检修方法。
论文介绍了奔驰722.9常出故障及它所出故障的维修。
总结了奔驰722.9自动变速器在工作生活中所遇见的现实故障，对故障汽车不能升档、无前进档、无倒车档等常见故障进行了分析研究，提出了现实故障中的思路和排除的方法。
关键词：奔驰722.9；自动变速器；检查；试验1 自动变速器故障检测一般程序轿车自动变速器的故障往往是由发动机和电控系统引起，也有是由自动变速器本身引起，在进行检修之前，根据由简入繁、由易到难的原则，应先将故障部位大致分清（即发动机故障还是自动变速器故障）。
若变速器带有自我诊断系统，则应先进行自诊。
检查自动变速器鼓掌一般按以下程序进行：（1）先进行基础检查：如变速器油的质量和数量是否合适；节气门拉线记号是否正确；变速操纵杆系及空档启动开关是否工作正常；空转转速是否合适；轮胎气压是否标准。
（2）然后进行时速试验：以检查发动机和自动变速器的性能。
（3）时滞试验：对液压管道进行基础检查后，通过液压试验来确认液压系统是否有故障。
（4）最后道路试验：通过路试，进一步检查变速器的性能，确认故障发生的部位，为变速器检修提供依据。
2 自动变速器常见的故障及原因轿车自动变速器的结构较为复杂，故障原因涉及面广，常见的故障多集中在液压控制系统的堵、漏、卡和执行元件的磨损或失调等方面。
在其诊断中，液压试验是故障诊断的重要手段之一，而机理分析是正确诊断的前提，熟知结构是正确诊断的关键。
一旦确定引起故障的原因，排除故障的具体方法一般是调整或更换元件即可。
2.1 润滑油变质或变色：使用中，润滑油编制或变色的原因是高温、氧化和磨料污染，应查明摩擦（引起高温）或磨料（产生磨料）的部位：一般每行驶1万公里应更换润滑油。
第四章 722.9自动变速器控制系统第一节技术数据一、722.9自动变速器油液项目Transmission 722.9除了722.960/961/962/963/964,除了722.901 with code A25Transmission 722.901with code A25Transmission722.960/961/962/963/964首次加注量(L)9L 6.7L 9.6LATF型号1、Fuchs Titan ATF 33532、MB 236.12 ATF 3353 A 001 989 45033、Mobil ATF 33534、Shell ATF3353二、722.9自动变速器传动比及元件工作表GearRatioW7A 700B1 B2 B3 BR K1 K2 K31 4.377 ●●●2 2.859 ●●●3 1.921 ●●●4 1.368 ●●●5 1.000 ●●●6 0.820 ●●●7 0.728 ●●●N ●●R（S）-3.416 ●●●R（C）-2.231 ●●●第二节 722.9自动变速器电子控制系统一、变速器控制系统元件图4-1 722.9自动变速器控制电磁阀（in models 211）Y3/8-变速器控制单元 Y3/8y1-压力控制电磁阀 Y3/8y2 –K1离合器控制电磁阀Y3/8y3- K2离合器控制电磁阀 Y3/8y4- K3离合器控制电磁阀 Y3/8y5 -B1制动器控制电磁阀Y3/8y6- B2制动器控制电磁阀 Y3/8y7-B3 制动器控制电磁阀 Y3/8y8- TCC锁止控制电磁阀涡轮转速传感器（Y3/8n1）、内部转速传感器（Y3/8n2 ）、输出转速传感器（Y3/8n3）与VGS完全集成式自动变速器电子控制单元牢固连接，不能单独更换。
图4-2 722.9自动变速器转速传感器功能图4-3 722.9自动变速器转速传感器Y3/8-变速器电子控制单元 Y3/8n1涡轮转速传感器 Y3/8n2-内部转速传感器 Y3/8n3-输出转速传感器 Y3/8n4 完全集成式自动变速器（VGS ）控制单元 Y3/8s1 换档杆行程传感器1314a3 Y3/8n3 Y3/8n1 Y3/8n22 Y3/8s1Y3/8y6 Y3/8y3 Y3/8y1 Y3/8y8Y3/8n3 Y3/8 32Y38y4 Y3/8n2 Y3/8y7 Y3/8y5 Y3/8n1 Y3/8y2 Y3/8n4 11二、阀体图图4-4 722.9自动变速器阀体分解图1-工作压力调节阀 2- K1调节阀 3- B1调节阀 4-换档阀B1/B3 5-调节阀B3 6-换档阀K3 7-换档阀B2-2 8-调节阀 B2/BR 9-换档阀 K2 10-回家模式换档阀 11-调节阀K2 12-润滑压力调节阀13-TCC锁止离合器调节阀 14-液力变扭器锁止离合器内部压力调节阀图4-5 722.9自动变速器阀体分解图15- K3压力调节阀 16-供油压力调节阀 17-供油压力2调节阀18-换档阀B2-1 19-换档杆阀（手控阀）三、换档操纵及锁止机构图4-6 722.9换档操纵装置（in models 211）N15/5 电子换档杆控制模块 S16/5-变速器模式开关图4-7 点火开关锁止功能（换档杆在P位置）N15/5-电子换档杆控制模块 N26/5电子转向锁止控制单元 N73 EIS [EZS]控制单元N15/589103102100 10169 80图4-8 R/P锁止结构第三节 722.9自动变速器动力传递一、变速器内部结构图4-9 722.9变速器内部结构（in models 211）二、各档位动力传递路线（一）、1档动力传递路线2 Turbine wheel 12 Intemal gear B2 Mutiple-disc branke B23 Stator 13 Ptanet carrier B3 Multiple-disk branke B34 Lmpeller 14 Sun gear K1 Multi-disk clutch K15 Small intemal-geared wheel 16 Torque conveter lock dutch K2 Multi-disk clutch K26 Dual planet carrier K3 Multi-disk clutch K37 Sun gear A Input PL2K Short planet gears8 Large internal-geared wheel B Output PL21 Long plantet gears9 Intemal gear BR Multi-disk brake BR PL6 Planet gears10 Planet carrier B1 Multip;e-disc brank B1 PL9 Planet gears11 Sun gear（二）、2档动力传递路线图4-11 722.9自动变速器2档动力传递路线（三）、3档动力传递路线图4-12 722.9自动变速器3档动力传递路线（四）、4档动力传递路线图4-13 722.9自动变速器4档动力传递路线（五）、5档动力传递路线图4-14 722.9自动变速器5档动力传递路线（六）、6档动力传递路线图4-15 722.9自动变速器6档动力传递路线（七）、7档动力传递路线图4-16 722.9自动变速器7档动力传递路线第四节自动变速器故障码表及数据流一、故障码表（722.6）P2000 Component N15/3 (ETC[EGS] control unit)is defective.P2001 Component N15/3 (ETC[EGS] control unit)is defective.P2002 Component N15/3 (ETC[EGS] control unit)is defective.P2003 Component N15/3 (ETC[EGS] control unit)is defective.P2004 Component N15/3 (ETC[EGS] control unit)is defective.P2005 Component N15/3 (ETC[EGS] control unit)is defective.P2006 Component N15/3 (ETC[EGS] control unit)is defective.P2007 Component N15/3 (ETC[EGS] control unit)is defective.P2008 Component N15/3 (ETC[EGS] control unit)is defective.P200A Component N15/3 (ETC[EGS] control unit)is defective.P200B Component N15/3 (ETC[EGS] control unit)is defective.P200C Component N15/3 (ETC[EGS] control unit)is defective.P2013 Component N15/3 (ETC[EGS] control unit)is defective.P2100 The internal electrical check of component Y3/6y3(1-2 and 4-5 shift solenoid valve) has failed. P2101 Component Y3/6Y3(1-2 and 4-5 shift solenoid valve) has a short circuit to ground.P2102 The internal electrical check of component Y3/6y5(2-3 shift solenoid valve)has failed.P2103 Component Y3/6y5(2-3 shift solenoid valve) has a short circuit to ground.P2104 The internal electrical check of component Y3/6y4(3-4 shift solenoid valve)has failed.P2105 Component Y3/6y4(3-4 shift solenoid valve)has a short circuit to ground.P2106 The internal electrical check of component Y3/6y6(Torque converter lockup PWM solenoid valve) has failed.P2107 The internal electrical check of component Y3/6y1(Modulating pressure control solenoid valve) Has failed.P2108 The internal electrical check of component Y3/6y2(Shift pressure control solenoid valve)has failed. P2200 Component Y3/6n2(speed sensor 2)is faulty or the sensor supply has Short circuit.P2203 The internal electrical check of component Y3/6n3(speed sensor3)has failed.P220A The speed comparison of Y3/6n2 to Y3/6n3 is implausible.P220B The speed of Y3/6n2 or Y3/6n3 is too high.P2220 Component Y3/6s1 (Starter lockout contact)or component Y3/6b1(Transmission oil temperature Sensor)is faulty or both.P2221 The signal of component Y3/6b1(Transmission oil temperature sensor)and(or) Y3/6s1(Starter lockout Contact)is implausible.P2222 The signal of component Y3/6b1(Transmission oil temperature sensor)and(or) Y3/6s1(Starter lockout Contact)is implausible.P2300 CAN communication with other control units installed in this vehicle is not possible.(Bus OFF Fault)P2301 CAN communication with other control units installed in this vehicle is not possible.(Bus OFF Fault)P2500 The transmission has an impermissible transmission ratio.P2502 The gear is implausible or the transmission is slipping.P2503 The gear comparison is negative or the target is not reached.P2507 Engine overspeed Y3/6n2(speed sensor2)P2508 Engine overspeed Y3/6n2(speed sensor3)P2510 The torque converter lock-up clutch causes impermissible closing.P2511 The torque converter lock-up clutch has excessive power consumption.P2512 Actuation of torque converter lockup clutch is not possible.P2560 The gear is implausible or the transmission is slipping.(1.gear)P2561 The gear is implausible or the transmission is slipping.(2.gear)P2562 The gear is implausible or the transmission is slipping.(3.gear)P2563 The gear is implausible or the transmission is slipping.(4.gear)P2564 The gear is implausible or the transmission is slipping.(5.gear)P2602 The voltage supply of the valves is faulty.P2603 The voltage supply of the speed sensors is faulty.P260E The supply voltage of the sensors is too low (undervoltage)P260F The supply voltage of the sensors is too high (overvoltage)二、722．9变速器故障代码0218 齿轮油的温度过高0604 部件Y3/8n4（完全集成式变速箱控制系统（VGS）控制单元）损坏。
解释奔驰利器七速（722.9）自动变速器奔驰全球独创的7速自动变速器（7G-TRONIC）是融合众多工程技术的创新成果，其与高性能发动机共同提升了车辆的加速性能和中速功率，并降低了油耗，提高了换挡舒适性。
对于驾驶者来说，使用它犹如赛车一般反应迅捷。
7速自动变速器的特性归功于众多的设计特性，其中最重要的特性是前进挡从5挡增加到了7挡。
这就形成了更大的总传动比范围，同时各个传动比之间也比5速变速器更加接近。
因此，驾驶员几乎在各种行驶条件中都可以选择最佳速比。
电子控制模块可以选择更多的传动比，从而降低了油耗并提高了平顺性。
取决于行驶条件，在100公里/小时的车速时，发动机平均转速比装配5速自动变速器时低12%左右。
发动机转速与行驶状态的最优化匹配意味着发动机提高了燃油经济性并降低了运行噪声。
7速自动变速器也装备了液力变矩器以及锁止离合器。
在可能的情况下，锁止离合器在发动机和变速器轴之间建立了虚拟刚性连接，从而防止泵和涡轮之间的滑动，在广泛的运行状况中防止功率损失。
与传统自动变速器在高速挡时才能够接合不同，在梅赛德斯-奔驰7速自动变速器中，锁止离合器从第一挡就能够接合。
为了提高舒适性，液力变矩器锁止离合器具有滑动控制功能，能够极为平顺地接合。
至于7G-Tronic这个由五前速增加为前进七挡的变速箱，在齿比分布更为绵密且广泛的前提下，对于将发动机动力转化为实际加速力自然有很大的帮助，从规格表中大家不难发现，其除了前二挡减速比较大利于起步和带起转速以外，自第三挡开始的衔接就逐渐紧密，特别是第五到第七挡的落差比极小，相对在高速时有更好、更顺畅的推力，同时为超速挡设定的第七挡也能带来省油与舒适的特性。
另一方面，7G-Tronic的Kick-Down并非按传统的顺序逐一退挡，而是一次就降到需要的挡位，且最多可直接降四个挡位，因此大脚油门的退挡加速动作，也因时间的缩短有更好的反应性。
其次是7G变速箱扭力转速器内的锁定离合装置，乃是每一挡都能锁定（一般自排只能在较高的挡位锁定），使油压泵与叶轮之间完全无滑动现象以防止动力流失，同时它亦能有滑动控制的功能，让变速箱平顺运转来追求舒适性，所以7G绝对是现今最好的自排。
奔驰722.92003年9月以后，全新一代奔驰722.9型自动变速器应用于奔驰E500及SL500车型上。
722.9型自动变速器是在722.6型自动变速器基础上开发的。
它是奔驰汽车公司的第5代自动变速器，与以往的722.6型自动变速器有所不同的是：722.9型自动变速器1个拉维纳（Ravigneaux）行星齿轮机构和2个独立的行星齿轮机构来实现各传动比；变速器控制单元是集成的并通过变速器油冷却；变速器油温传感器Y3/8s2在变速器控制单元中；变速器控制线束由于变速器控制单元位置已经隐去，实现了更紧凑的设计；液力变矩器中的离合器带有扭转阻尼器，在7个前进挡使用中起到限滑的作用；带有褶皱的摩擦片使用在多片离合器上,并且有的离合器片使用单面褶皱，因为只有该摩擦面被设计成工作表面；设有3个转速传感器,从而使换挡时间缩短；变速器可以通过故障诊断仪升级控制单元的软件。
722.9型自动变速器的内部结构如图所示。
由于722.9型自动变速器在设计与结构上与以往的任何一代奔驰变速器都有很大差别，对于修理厂及服务站而言，在维修上也与以往有很大的不同。
由于集成在液压控制单元上的控制单元程序更加复杂，控制更加智能化，因此，除了像以往的自动变速器出现的机械磨损或因润滑不良造成的损伤外，722.9型变速器往往还会出现因软件与硬件匹配或由于驾驶者驾驶习惯造成的故障。
下面笔者就针对722.9型自动变速器常见故障的诊断与维修，与广大同行进行探讨。
（1）换挡质量在日常维修中，该款变速器换挡质量方面的故障主要体现在车辆起步及减速时1、2和3挡之间换挡时不顺畅，出现这种故障的原因主要有以下3点。
①由于722.9型自动变速器属于新一代智能型变速器，具有自我学习功能，需要自我适应的过程。
因此，如果车辆使用里程很短或驾驶者的驾驶习惯不良（例如对加速踏板的控制不佳），则很有可能是由于车辆没有经过一段时间适应驾驶者的驾驶习惯。
此时变速器并不存在任何机械或者电子问题，而可以通过对变速器进行适应性路试来解决。
