浮选PPT(精选)

组员：应化1205姜
应化1206王 应化1206吴
泡沫浮选法的简介
泡沫浮选法的原理
泡沫浮选法的应用
泡沫浮选法的发展
• 浮选法是选金生产中应用最广泛的一种选矿法，是利用矿物表面物 理化学性质的差异来选分矿石的一种方法。 • 早期的浮选法分为全油浮选，表层浮选以及泡沫浮选三种。前两种 浮选法因为是在两相界面发生因此又称为界面浮选。 而泡沫浮选法 分选作用主要在气-水-固三相界面发生，疏水矿粒念附气泡上浮， 亲水矿粒留于水中。 • 1996年， Sulman and pickard在美国申请第一个具有现代泡沫浮 选特征的专利。 • 此后，随着化学工业的不断发展，泡沫浮选方面也在不断的进步： 1913年发现重铬酸钾用于抑制方铅矿；硫酸铜活化铅锌矿；1921 年采用有机化合物作捕收剂；1922年用氰化物作抑制剂抑制硫化矿； 1924年用脂肪酸作氧化剂的捕收剂。 • 而1925年黄药的合成并作为硫化矿的捕收剂，使得泡沫浮选的分选 效率大大优于全油浮选和表层浮选。从而摆脱了竞相争艳的局面， 以至于当我们现在谈到浮选是一般都是指泡沫浮选。 • 近几十年来，浮选已经不再局限于矿物加工工程，而向其他领域发 展，在化学工业、造纸工业、农产、食品工艺及废水处理等方面有 着广泛的应用。
• • • • • • • • • • •
• 优点 一、可冷态下操作（热敏和不稳定物质有特殊意义） 二、低浓度下分离有效 三、1.泡沫分离设备简单，易于放大； 2.操作简单，能耗低； 3.可连续和间歇操作； 4.在生物下游加工过程的初期使用，处理体 积庞大的稀料 液； 5.可直接用于处理含有细胞或细胞碎片的料液； 6.只要操作条件设计合理，可获得很高的分离效率。 • 缺点 一、表面活性剂多为高分子化合物，消耗大且难以回收。 二、能维持稳定泡沫层表面活性剂少；难以控制其在溶液中的浓度。 三、影响因素过多，如溶液的pH值，表面活性剂浓度，温度，气流速 度，离子强度。此外，泡沫的性质、层高、排沫方式、搅拌等也是影 响泡沫分离的因素

表1所列θ值与实际浮选的可浮性次 序大致相当，故通过对矿物θ值的 测定与研究，即可掌握各个矿物的 可浮性，由表1也可知，大部分矿物 是亲水的，只有少部分为天然疏水 的。
一般地， θ＞700 θ＝60－700 θ＜600
矿物天然可浮性好 矿物天然可浮性中等 矿物天然可浮性差
亲水性矿物：θ小，比较难浮 疏水性矿物：θ大，比较易浮
对具有层状结构的硅酸盐矿物，层间 有些情况（取代离子）下，暴露出离子键。
因为在硅酸盐四面体中，Ｓｉ４＋易被Ａｌ３＋ 所取代，这是因为Ａｌ３＋大小与Ｓｉ４＋相近， 性质也相似，因而浮选时经常遇到铝硅酸盐矿 物，四面体Ａｌ｜Ｓｉ取代比例影响解理面的 性质。因为Ａｌ３＋比Ｓｉ４＋少一个正价，因 此一个Ｓｉ４＋如被Ａｌ３＋取代，就必须同时 引进一个一价的阳离子，才能保持电中性，就 成为自然界中常见的钾长石或钠长石ＫＡｌＳ ｉ３Ｏ８或ＮａＡｌＳｉ３Ｏ８），这时矿物的 断裂面就较复杂。
(2)缺陷排列和构造残缺
ａ．缺陷排列：晶体中的有些原子（或 离子）不按同期规律性排列，主要有空 位或者挤到晶格的孔隙中去，（间隙离 子缺陷）此外还有异类离子取代晶格中 本类离子，此时晶格中离子在正常位置 但其电荷异常。
ｂ．构造缺陷：有位错和镶嵌结构两种 类型
位错――相对正常结点位置，晶体的一 部分原子（或离子）发生位移，分为边 缘位错和螺旋位错。
浮选基本原理
浮选的基本原理
第一节 矿物表面的润湿性与可浮性 第二节 矿物的组成结构与可浮性 第三节 矿物表面的电性与可浮性 第四节 矿物表面的吸附 第五节 矿粒的分散与聚集 第六节 浮选速率
θ是反映矿物表面亲水性与疏 水性强弱程度的一个物理量。 成为衡量润湿程度的尺度， 它既能反映矿物的表面性质 又可作为评定矿物可浮性的 一种指标。

13.怎样进行pH值调整剂的试验?
• pH值调整剂试验的目的是寻求最适宜的pH值 调整剂及其用量，使欲浮矿物具有良好的选择性 和可浮性。 • 对于多数矿石，借生产实际经验可确定其调整剂 种类和pH值。但pH值与矿石物质组成及浮选用水 的性质有关，故仍需进行pH值试验。试验时，在 最适宜的磨矿细度基础上，固定其他浮选条件不 变，只进行调整剂的种类和用量试验。将试验结 果绘制成曲线图，以品位、回收率为纵坐标，pH 调整剂用量为横坐标，根据曲线进行综合分析， 找出pH凋整剂的最佳用量。 • 由于药剂间的交互作用，有时其他药剂用量的变 化也会改变矿浆的pH值，在这种情况下，可以在 各种条件试验结束后，再进行校核试验，或将pH 值调整剂与对其有影响的药剂进行多因素组合试 验。
10.矿浆质量分数对浮选有何影响?
•
矿浆质量分数是浮选的一个重要工艺因素，对 浮选有十分重要的影响。矿浆质量分数的表示方法 一般有两种：①液固比，表示矿浆中液体与固体质 量(或体积)之比，这种表示方法在进行矿浆流程计 算时非常方便。②固体含量的百分数(%)，表示矿 浆中固体质量(或体积)所占的百分数，这种表示方 法在选矿实验及生产中应用较广泛。 矿浆质量分数对浮选的主要影响有以下几个方面： • (1)回收率。在一定范围内，当矿浆质量分数低时， 回收率较低；矿浆质量分数增加，回收率相应增加。 但矿浆质量分数不能过大，如过大，则浮选机难以 在矿浆中正常充气，反而使回收率降低。 (2)精矿品位。一般规律是在较稀的矿浆中浮选时， 精矿品位较高，而在较浓的矿浆中浮选时，精矿品 位降低。
•
(3)药剂用量。浮选药剂要在矿浆中保持一定的 质量分数才有良好的浮选效果。当矿浆较浓时，药剂质 量分数相应提高，即用较少的药剂就可达到要求的药剂 质量分数，每t矿石的药剂用量相应减少。反之，矿浆 较稀时，药剂用量增加。 • (4)粗粒浮选。矿浆质量分数增大，使矿浆密度增大， 浮力相应增加，这就增加了粗粒的悬浮能力及与气泡的 碰撞机会，有利于粗粒的浮选。 (5)细粒浮选。矿浆质量分数大时，矿浆黏度增加，细粒 矿物与细粒脉石互相黏结增加，使精矿品位下降。反之， 这种影响会减少。 • 一般的金属矿物浮选矿浆的质量分数为：粗选，25%～ 45%；精选，10%～20%；扫选，20%～40%。粗选的 最高矿浆质量分数可达50%～55%，精选时最低矿浆质 量分数为6%～8%。

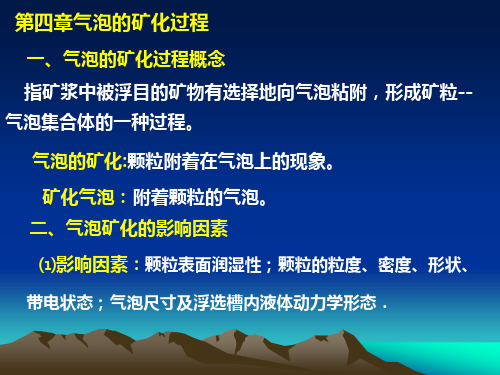

第四章气泡的矿化过程
一、气泡的矿化过程概念 指矿浆中被浮目的矿物有选择地向气泡粘附，形成矿粒-气泡集合体的一种过程。
气泡的矿化:颗粒附着在气泡上的现象。 矿化气泡：附着颗粒的气泡。
二、气泡矿化的影响因素 ⑴影响因素：颗粒表面润湿性；颗粒的粒度、密度、形状、
带电状态；气泡尺寸及浮选槽内液体动力学形态．
⑵实现浮选的过程组成：
①接触阶段：矿粒在流动矿浆中以一定的速度和气泡接近，
并进行碰撞接触；
②粘着阶段：矿粒与气泡接触后，表面疏水的矿粒和气泡之间 的水化层逐渐变薄、破裂、在气、固、液三相之间形成三相接触 周边，实现矿粒与气泡的附着；
③升浮阶段：附着了矿粒的气泡(即矿化气泡)互相之间形成 矿粒气泡的联合体，在气泡上浮力的作用下进入泡沫层；
3.气泡矿化途径：
途径：碰撞矿化、析出矿化。 ①层流碰撞——通常将雷诺数小于10³的流动称为层流。
在混合区，碰撞属于紊流碰撞。 在分离区和矿化运输区中，碰撞属于层流碰撞。
②湍流碰撞——通常将雷诺数小于104～106的流动称为层流。
湍流碰撞发生在浮选机的搅拌混合区。
４、微泡析出附着
浮选矿浆中析出的微泡均是在恒温降压条件下析出的。
影响碰撞几率因素：被浮矿物数量、气泡数量和表面积、搅拌 强度、矿化途径及方式等。
2、水化层薄化和破 裂
矿物表面和气泡表面均有水化层，水化层薄化和破裂（或局
部破裂）需消耗一定的能量，引起整个自由能发生变化。
（1）强水化性矿物表面排除水化膜时，系统自由能增加。 （2）中等水化性矿物表面排除水化膜时，自由能变化复杂（常见）。 （3）弱水化性矿物排除水化层时，系统自由能的降低。
④泡沫层形成阶段：最后形成稳定泡沫层，并及时刮出。

和岗位责任制
穿好工作服和戴好 有关劳保用品
启车前准备
通过调度了解入
选煤数质量情况
生产指标及煤质情 况有无跑粗现象等
对设备进行检查是
否具备开机备件
消防器材齐全
各溜槽应通畅无
损坏、变形现象
启车前准备
检查各阀门 及管线情况
浮选入料泵、加油 装置完好可靠
检查浮选机的各工 作机构是否正常
正常操作的规定
接到开车信号就 地启动浮选机
50～+0.5mm给入无压三产品重介旋流器分选
－0.35mm细粒煤泥采用浮选机浮选工艺处理， 回收精煤 尾矿进入浓缩机，溢流水进入循环水池，底流 经压滤机处理
工艺设备联系图
浮选工艺流程
2 浮选基本知识
浮选法是根据矿物表面物理化学性质的差异，在液—气—固三相界面进行选择性分离的
一门科学技术。一般而言，从水的悬浮液中（称矿物和水的悬浮液为矿浆）浮出固体的 过程称为浮选。
矿化器正常加药，根
据泡沫情况分室加药
根据泡沫层、尾矿及
带煤情况，调整药量
和刮泡情况
要注意浮选机各部件 电动机运转及溜槽、 管路情况
注意观察浮选机各室 的工作情况以及尾矿 及时发现问题
正常操作的规定
从入浮浓度、药量、
刮泡等方面着手为加
压创造条件
依据快灰，加压排料 尾矿情况，进行适当
调整
保证浮选浓度，跑粗
叶轮吸浆口与入料管间的下间隙过 大或不同心；叶轮出口堵塞；叶轮 速度下降；煤浆循环量过小；中空 轴孔径过大
中空轴孔径过小或堵塞；煤浆循环 量过大；电机受潮或散热不好
处理措施
调整间隙必要时更换叶轮；清理堵塞 定子循环孔的杂物或适当地开大进气 孔或中空轴孔径；改变叶轮的转速

磷矿石浮选简介
•第四节.磷矿石浮选工 艺
• 直接正浮选
•单一反浮选
•正反浮 选
•根据工艺条件 •将磷矿石工艺
•分为三类
•
PPT文档演模板
磷矿石浮选工艺分类
磷矿石浮选简介
•第四节.磷矿石浮选工
•直接正浮选
艺
•■ 正浮选工艺主要适 用与磷灰石与磷灰岩 ，一般在弱碱性条件 下进行。利用正浮选 捕收剂 选择性吸附磷
•2'
•X •K
PPT文档演模板
•1'
捕收剂 0.8kg/t 2% 8ml
•4' •1'
•常温 捕收剂 0.2kg/t 2% 2ml
•3'
•2'
•2'
•X •2'
•2' •K
•安全可靠合作伙伴
磷矿石浮选简介
•第四节.磷矿石浮选工
•单一反浮选
艺
•■反浮选主要适用于 高品位和中低品位磷 块岩，一般在弱酸性 下进行。利用反浮选 捕收剂选择性吸附碳 酸盐杂质 ，并和泡沫
•1'
•FF-021 0.15kg/t 1.25ml
•2'
•1'
•H3PO4 1kg/t 10% 1.7ml
精矿 （K）
PPT文档演模板
•2'
尾矿 （X）
•云南寻甸龙蟒反浮选试验流程图
-200目含量：85%
•1'
•H2SO4 14kg/t 15% 15.6ml
•1'
•FF-021 0.25kg/t 2% 2.1ml
•起泡 剂
PPT文档演模板
磷矿石浮选简介
•第三节.磷矿石浮选药 剂
