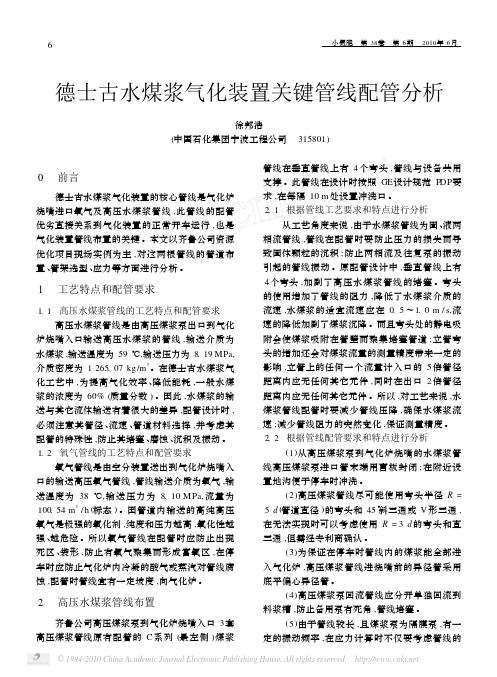

小氮肥 第38卷 第6期 2010年6月 德士古水煤浆气化装置关键管线配管分析徐邦浩(中国石化集团宁波工程公司 315801)0 前言德士古水煤浆气化装置的核心管线是气化炉烧嘴进口氧气及高压水煤浆管线,此管线的配管优劣直接关系到气化装置的正常开车运行,也是气化装置管线布置的关键。
本文以齐鲁公司资源优化项目现场实例为主,对这两根管线的管道布置、管架选型、应力等方面进行分析。
1 工艺特点和配管要求1.1 高压水煤浆管线的工艺特点和配管要求高压水煤浆管线是由高压煤浆泵出口到气化炉烧嘴入口输送高压水煤浆的管线,输送介质为水煤浆,输送温度为59℃,输送压力为8.19MPa,介质密度为1265.07kg/m3。
在德士古水煤浆气化工艺中,为提高气化效率、降低能耗,一般水煤浆的浓度为60%(质量分数)。
因此,水煤浆的输送与其它流体输送有着很大的差异,配管设计时,必须注意其管径、流速、管道材料选择,并考虑其配管的特殊性,防止其堵塞、磨蚀、沉积及振动。
1.2 氧气管线的工艺特点和配管要求氧气管线是由空分装置送出到气化炉烧嘴入口的输送高压氧气管线,管线输送介质为氧气,输送温度为38℃,输送压力为8.10MPa,流量为100.54m3/h(标态)。
因管道内输送的高纯高压氧气是极强的氧化剂,纯度和压力越高,氧化性越强、越危险。
所以氧气管线在配管时应防止出现死区、袋形,防止有氧气聚集而形成富氧区,在停车时应防止气化炉内冷凝的酸气或蒸汽对管线腐蚀,配管时管线宜有一定坡度,向气化炉。
2 高压水煤浆管线布置齐鲁公司高压煤浆泵到气化炉烧嘴入口3套高压煤浆管线原有配管的C系列(最左侧)煤浆管线在垂直管线上有4个弯头,管线与设备共用支撑。
此管线在设计时按照GE设计规范P DP要求,在每隔10m处设置冲洗口。
2.1 根据管线工艺要求和特点进行分析从工艺角度来说,由于水煤浆管线为固、液两相流管线,管线在配管时要防止压力的损失而导致固体颗粒的沉积;防止两相流及往复泵的振动引起的管线振动。
