活塞连杆组工作页

活塞连杆组工作原理
连杆组是活塞发动机中的重要部件，其工作原理如下：
1. 连杆（也称作曲柄连杆）是一根质量高的金属杆，一端与活塞连接，另一端则与曲轴连接。

2. 当活塞在气缸内上下运动时，连杆会将这种线性运动转化为旋转运动。

3. 当活塞下降时，连杆会将活塞的向下运动转化为曲轴的旋转运动。

这时连杆旋转，推动曲轴在其自身轴线上旋转。

4. 曲轴是一个以连杆为臂的旋转机构，通过连杆旋转，曲轴也随之旋转。

5. 完成旋转之后，曲轴再次将运动转化为连杆的线性运动。

6. 连杆的另一端连接到曲轴上的曲柄，当曲轴旋转时，连杆将曲轴的旋转运动转化为活塞的线性运动。

7. 这样，通过连杆的作用，活塞就能够在气缸内实现上下运动，完成压缩和爆发燃料混合物的工作。

总结起来，连杆组的工作原理就是将活塞的线性运动转化为曲轴的旋转运动，再将曲轴的旋转运动转化为活塞的线性运动。

这种转化过程使得活塞能够完成压缩燃料和气体，并产生动力。

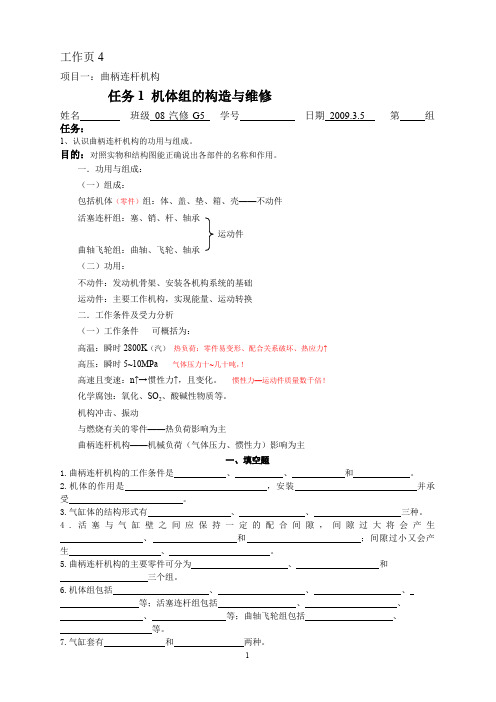

工作页4项目一：曲柄连杆机构任务1 机体组的构造与维修姓名班级08汽修G5 学号日期2009.3.5 第组任务：1、认识曲柄连杆机构的功用与组成。

目的：对照实物和结构图能正确说出各部件的名称和作用。

一．功用与组成：（一）组成：包括机体（零件）组：体、盖、垫、箱、壳——不动件活塞连杆组：塞、销、杆、轴承运动件曲轴飞轮组：曲轴、飞轮、轴承（二）功用：不动件：发动机骨架、安装各机构系统的基础运动件：主要工作机构，实现能量、运动转换二．工作条件及受力分析（一）工作条件可概括为：高温：瞬时2800K（汽）热负荷：零件易变形、配合关系破坏、热应力↑高压：瞬时5~10MPa 气体压力十~几十吨，！高速且变速：n↑→惯性力↑，且变化。

惯性力—运动件质量数千倍！化学腐蚀：氧化、SO2、酸碱性物质等。

机构冲击、振动与燃烧有关的零件——热负荷影响为主曲柄连杆机构——机械负荷（气体压力、惯性力）影响为主一、填空题1.曲柄连杆机构的工作条件是、、和。

2.机体的作用是，安装并承受。

3.气缸体的结构形式有、、三种。

4.活塞与气缸壁之间应保持一定的配合间隙，间隙过大将会产生、和；间隙过小又会产生、。

5.曲柄连杆机构的主要零件可分为、和三个组。

6.机体组包括、、、等；活塞连杆组包括、、、等；曲轴飞轮组包括、等。

7.气缸套有和两种。

二、判断题1.汽油机常用干式缸套，而柴油机常用湿式缸套。

（）2.安装气缸垫时，光滑面应朝向气缸体；若气缸体为铸铁材料，缸盖为铝合金材料，光滑的一面应朝向缸盖。

（）3.活塞顶是燃烧室的一部分，活塞头部主要用来安装活塞环，活塞裙部可起导向的作用。

（）三、问答题1.填写出下图各序号的零件名称。

四、总结与讨论：。

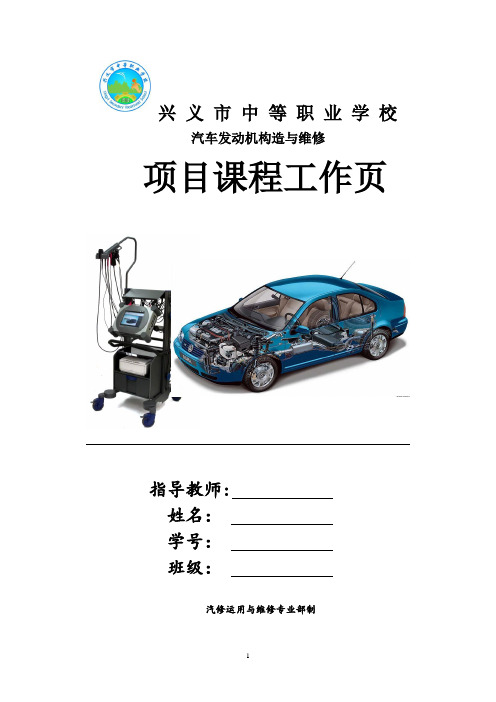

兴义市中等职业学校汽车发动机构造与维修项目课程工作页指导教师:姓名：学号：班级：汽修运用与维修专业部制项目课程工作页进程表项目工作页一：工具的认识与运用一、项目日期与地点二、项目工作页内容一）套筒工具1、棘轮扳手二）大力矩工具1、扭力扳手的运用运用情况:2、打气扳手的运用运营情况：三）各种常见工具的运用夹钳、橡胶锤等。

运用情况：四）立式举升机的运用及检查1、介绍情况2、运用二）剪式举升机的运用1、介绍情况2、运用三、教师综合评价项目工作页二：发动机总体认识一、项目日期与地点二、项目工作页内容一）整车上发动机的位置及安装1、从上检查2、举升从下检查二）、独立检查发动机外观及简单介绍1、进排气系统检查情况：3、起动机检查情况：4、点火线圈及火花塞检查情况：三、教师综合评价项目工作页三：曲柄连杆机构的拆装一、项目日期与地点二、项目工作页内容拆装内容必须遵循：左松右紧，大件螺栓拆先两边，后中间，对角起始，装反之一）机体组的认识和拆装注气缸盖的认识：气缸盖螺栓、机油道、气门、燃烧室汽缸垫的认识：汽缸垫材料气缸体的认识：冷却水套、油道、气缸油底壳的认识：放油螺栓、压力传感器二）活塞连杆组拆装与认识三）曲轴飞轮组拆装及认识三、教师综合评价项目工作页四：配气机构的拆装一、项目日期与地点二、项目工作页内容一）三种配气机构注上置式配气机构：曲轴正时带轮（链轮）--正时皮带（链条）--张紧轮（张紧器）--凸轮轴正时带轮（链轮）--凸轮轴—液压挺柱—气门下置式配气机构：曲轴正时齿轮--凸轮轴正时齿轮--凸轮轴—挺柱—推杆—摇臂和摇臂轴—气门二）气门组的拆装三）正时点的认识及正时皮带的拆装1.正时点正时皮带的拆装2.1、四缸发动机常用点火顺序；1—3—4—2六缸发动机常用点火顺序；1—5—3—6—2—4 2、双排不进法调整气门间隙三、教师综合评价项目工作页五：冷却系统的认识与排故一、项目日期与地点二、项目工作页内容一）发动机工作温度条件1、正常工作条件：80----90摄氏度2、小于80摄氏度：小循环工作过程：进水管—水泵---缸体水套—缸盖水套—节温器小阀门—小出水管—水泵3、大于90摄氏度时：风扇感应开启工作过程：进水管—水泵---缸体水套—缸盖水套—节温器大阀门—大出水管散热器—进水管4、节温器大小阀门开闭检查完成情况：二）冷却液的组成及标号掌握情况：三、教师综合评价项目工作页六：燃油供给系统的认识与排除一、项目日期与地点二、项目工作页内容一）主要结构元件认识（整车）1、进气系统主要部件的位置二）燃油供给系统主要部件与系统检查1、进气系统主要部件的功能的位置2、供油系统燃油压力检查三）故障诊断与排除根据设置的故障，详细填写电喷发动机给系统与燃油供给系统空气供机械故障诊断分析表三、教师综合评价项目工作页七：润滑系统一、项目日期与地点二、项目工作页内容一）润滑系统主要结构元件的认识集滤器机油泵滤清器二）润滑油的认识及加注三、教师综合评价。
