高频信号发生器

高频信号发生器的使用说明(PANEL FIGURE)一、收音机调频波段FM87.5MHZ-108MHZ,载频(MODULATION调制度)30KHZ,输出电平(LEVEL)100DBU；频率参数如87.5MHZ或98MHZ或108MHZ设定为低端、中端、高端三端点测试用，二、收音机调幅波段AM535KHZ-1625KHZ；频率参数如535KHZ或990KHZ或1625KHZ设定为低端、中端、高端三端点测试用，三、使用方法：1，将高频信号发生器的电源线连接好后，按下电源（POWER）键机器各显示屏点亮；2，按下顺序呼出记忆（SEQ）键，此键指示灯点亮,此时后边各显示同时变；四、调频使用：1，按下调频（FM）键，同时按下“1KHZ”键，立体声方式启动（STEREO）键，左右信号同时输入调制启动（MAIN）键，立体声输入状态；2，按下调制度设定启动（MODPILOT）键，输入调制度数据参数如30,此时记忆输入(ENT)键灯点亮,按下此键后,刚输入的数据参数即可保存；3，按下载波频率设置启动（FREQ）键，此时FREQ屏无显示，输入所需频率参数如87.5--108MHZ此时记忆输入(ENT)键灯点亮,按下此键后,刚输入的数据参数即可保存；4，按下输出电平（LEVEL）键，此时LEVEL屏无显示，输入高频信号发生器的输出电平数据参数如调频FM为100调幅AM为60,此时记忆输入(ENT)键灯点亮,按下此键后,刚输入的数据参数即可保存；5，高频信号发生器的三个显示屏所显示的数据参数与所需频率数据参数设定一致,调整正确后按下贮存(STO)键,此时记忆输入(ENT)键灯点亮,按下此键后,刚输入的数据参数即可保存；五、调幅使用：1，按下调幅（AM）键，同时按下“400HZ”键；2，其他操作方式可以按照调频的调整方法，将调幅所需频率的各数据参数设定输入对应的显示屏内；高频信号发生器各按键功能使用中英文对照表。

高频发生器工作原理
高频发生器是一种能够产生高频电信号的设备。

它通过使用一种射频源（例如晶体振荡器）产生稳定的高频信号。

该信号经过放大器进行放大，并且经过滤波器来去除不需要的谐波和干扰。

然后，处理后的信号被输出到感兴趣的设备或电路中。

高频发生器的工作主要依赖于基本的电子元件和电路，包括晶体振荡器、放大器和滤波器。

晶体振荡器是一个稳定的振荡器，它通过利用某种晶体材料的特性，在外加直流电压的作用下，产生稳定的高频信号。

这个信号经过放大器的放大，以保证信号的强度足够大以供后续电路使用。

然后，信号会经过滤波器，这是为了去除振荡器产生的频率之外的杂散信号。

滤波器使用不同的电感、电容和电阻组合，以选择性地通过或阻止特定频率范围的信号。

这有助于确保高频发生器输出的信号质量良好，并且不会引入无用的干扰。

最后，处理后的高频信号将用作其他设备或电路的输入信号。

这些设备可能是无线电通信设备、医疗设备、科学研究仪器等。

高频发生器的工作原理主要是通过合理地选择和组合各种电子元件和电路，以实现高频信号的稳定产生和适应性传输。

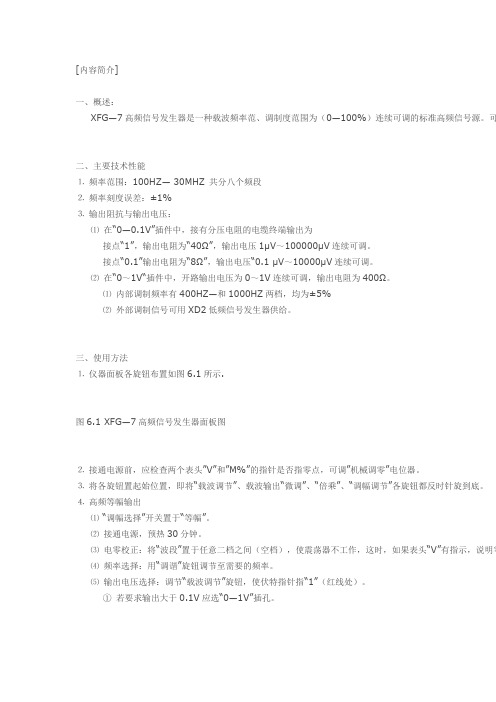

[内容简介]一、概述：XFG—7高频信号发生器是一种载波频率范、调制度范围为（0—100%）连续可调的标准高频信号源。

可二、主要技术性能⒈频率范围：100HZ— 30MHZ 共分八个频段⒉频率刻度误差：±1%⒊输出阻抗与输出电压：⑴在“0—0.1V”插件中，接有分压电阻的电缆终端输出为接点“1”，输出电阻为“40Ω”，输出电压1μV～100000μV连续可调。

接点“0.1”输出电阻为“8Ω”，输出电压“0.1 μV～10000μV连续可调。

⑵在“0～1V“插件中，开路输出电压为0～1V连续可调，输出电阻为400Ω。

⑴内部调制频率有400HZ—和1000HZ两档，均为±5%⑵外部调制信号可用XD2低频信号发生器供给。

三、使用方法⒈仪器面板各旋钮布置如图6.1所示.图6.1 XFG—7高频信号发生器面板图⒉接通电源前，应检查两个表头”V”和”M%”的指针是否指零点，可调”机械调零”电位器。

⒊将各旋钮置起始位置，即将“载波调节”、载波输出“微调”、“倍乘”、“调幅调节”各旋钮都反时针旋到底。

⒋高频等幅输出⑴“调幅选择”开关置于“等幅”。

⑵接通电源，预热30分钟。

⑶电零校正：将“波段”置于任意二档之间（空档），使震荡器不工作，这时，如果表头“V”有指示，说明零⑷频率选择：用“调谐”旋钮调节至需要的频率。

⑸输出电压选择：调节“载波调节”旋钮，使伏特指针指“1”（红线处）。

①若要求输出大于0.1V应选“0—1V”插孔。

② 若要求输出在0.1V 以下应选“0—0.1V”插孔。

在根据所需输出电压选择输出插孔时，应调节“输出——倍乘”及“输出——微调”旋钮，必须使电压表“V”指 例如：如输出“0～0.1V”插孔，“输出——倍乘”指10，“输出——微调”指2，则在电缆终端0.1处的输出电⒌ 调幅波输出：⑴ 内调节：“调幅选择”放在“400 HZ”或“1000HZ”处。

调节“调幅度调节”由M%表直接按指示调幅度。

高频信号发生器1. 引言高频信号发生器是一种用于产生高频信号的测量仪器，广泛应用于无线通信、电子设备测试和科学研究等领域。

高频信号发生器能够产生可调频率、可调幅度和可调相位的高频信号，对于测试和调试射频电路、无线通信系统以及发射和接收器件的性能具有重要作用。

本文将介绍高频信号发生器的工作原理、主要特点和应用场景等内容。

2. 工作原理高频信号发生器主要由时钟源、频率控制器、振荡器和放大器等组成。

其工作原理基于电磁振荡的产生和放大，产生的高频信号可以通过放大器来调节幅度和相位。

2.1 时钟源时钟源是高频信号发生器的核心部件，它提供稳定的参考信号以供产生高频信号。

常用的时钟源包括晶振和频率合成器。

晶振是一种能够产生稳定振荡的元件，它具有高频稳定性和低相位噪声的特点。

频率合成器则是通过组合不同频率的信号，产生稳定的参考信号。

2.2 频率控制器频率控制器用于调节高频信号的频率，在高频信号发生器中通常采用数字频率合成技术。

用户可以通过控制面板或计算机界面来设定目标频率，频率控制器会将用户设定的频率转换为相应的数字信号，并通过时钟源的参考信号进行同步。

2.3 振荡器振荡器是将频率控制器产生的数字信号转换为模拟高频振荡信号的关键部件。

常见的振荡器包括压控振荡器（VCO）和固定频率振荡器。

VCO是一种通过控制电压来调节振荡频率的振荡器，其频率范围广泛且可调。

固定频率振荡器则是固定输出某一特定频率的振荡器，适用于特定的测量或调试需求。

2.4 放大器放大器用于放大振荡器输出的模拟信号，以满足不同应用对信号幅度的要求。

放大器通常采用高功率放大器或可变增益放大器。

高功率放大器能够提供较大的输出功率，适用于对输出功率要求较高的应用场景。

可变增益放大器则可以通过控制输入信号的增益来调节输出信号的幅度。

3. 主要特点3.1 宽频率范围高频信号发生器的频率范围通常从几十千赫兹到几十千兆赫兹，能够满足无线通信和射频电路测试的需求。

高频信号发生器的使用技巧与常见故障排除高频信号发生器是一种常用的电子设备，主要用于产生高频信号。

它在电子实验、通信调试和无线电频谱分析等领域中具有重要的应用。

本文将介绍高频信号发生器的使用技巧与常见故障排除方法，帮助读者更好地理解和运用这一设备。

1. 高频信号发生器的基本原理首先，我们需要了解高频信号发生器的基本原理。

高频信号发生器主要由频率调节电路、振荡器和功放电路组成。

频率调节电路用于调节输出信号的频率，振荡器产生稳定的高频信号，而功放电路则将信号放大到足够的幅度。

这样，我们就能够通过高频信号发生器产生不同频率和幅度的信号。

2. 高频信号发生器的使用技巧接下来，我们将介绍一些高频信号发生器的使用技巧，以帮助读者更好地应用这一设备。

2.1 选择合适的输出频率在使用高频信号发生器时，我们需要根据具体需求选择合适的输出频率。

不同的应用场景对信号频率有不同的要求，因此我们需要根据实际情况进行设置。

2.2 调节信号幅度和波形除了频率，信号发生器还可以调节信号的幅度和波形。

通过调节幅度，我们可以控制信号的强弱；而通过调节波形，我们可以选择正弦波、方波、三角波等不同的波形。

2.3 使用输出接口高频信号发生器通常具有多种输出接口，例如BNC接口和N型接口。

我们需要根据实际情况选择合适的输出接口，并注意与被测设备的连接方式。

2.4 注意频率的稳定性和精度在进行精确的实验和调试时，我们需要关注高频信号发生器的频率稳定性和频率精度。

通过选择质量好的设备，我们可以获得更为稳定和精确的信号输出。

3. 常见故障排除方法尽管高频信号发生器是一种高质量的设备，但仍然存在一些常见的故障情况。

在遇到故障时，我们可以采取以下方法进行排除。

3.1 检查电源和电缆连接首先，我们需要检查高频信号发生器的电源和电缆连接是否正常。

有时候，故障可能是由于电源问题或不良的电缆连接引起的。

3.2 检查频率调节电路如果高频信号发生器无法正常输出信号或频率不稳定，我们需要检查频率调节电路。

超高频信号发生器的原理和工作原理解析超高频信号发生器是一种能够产生高频信号的设备，广泛应用于无线通信、电子测量、雷达、无线电电视等领域。

在本文中，我们将深入探讨超高频信号发生器的原理和工作原理。

1. 超高频信号发生器的原理超高频信号发生器的原理基于振荡电路的工作原理。

振荡电路是一种能够产生连续震荡信号的电路，在超高频信号发生器中，主要采用谐振回路作为振荡器。

谐振回路由电感、电容和电阻组成，其中电感和电容用于存储电能，电阻用于阻尼振荡。

当电能在电感和电容之间循环流动时，将产生振荡信号。

超高频信号发生器通常使用压控振荡器（VCO）来控制频率，通过改变电容或电感的数值来调整输出信号频率。

超高频信号发生器还常使用晶体振荡器来提供稳定且精确的基准频率。

晶体振荡器利用晶体的机械振动特性产生高稳定性的频率，这个频率之后通过倍频电路进行倍频，得到所需的超高频信号。

2. 超高频信号发生器的工作原理超高频信号发生器的工作原理主要包括振荡电路的激励、放大和输出阶段。

首先，在激励阶段，超高频信号发生器通过外部的参考信号（一般为一个较低频率的参考信号）来激励振荡电路。

这个参考信号将通过倍频电路或锁相环电路放大到所需的频率，然后与振荡电路的输出信号进行比较，并通过反馈回路来维持振荡电路的稳定工作。

其次，在放大阶段，超高频信号发生器将使用放大器来增强振荡电路的输出信号。

放大器通常采用高频功率放大器，以确保输出信号的幅度和质量。

高频功率放大器使用功率放大技术，通过提供足够的电流和电压使得高频信号能够在大范围内传输。

最后，在输出阶段，超高频信号发生器将通过天线或其他适配器将信号输出到目标设备或电路中。

输出信号的频率和功率将根据设备和应用的要求进行调整和控制。

3. 简述超高频信号发生器的应用超高频信号发生器作为一种高性能、高频率的信号源，在许多领域中具有广泛的应用。

在无线通信领域，超高频信号发生器用于测试和调试无线电设备、通信系统和终端设备。

高频信号发生器的使用技巧分享高频信号发生器是现代电子设备中不可或缺的工具之一，它在各个行业的实验室、工厂和研究机构中发挥着重要作用。

无论是在电子工程、通信工程还是测试与测量领域，高频信号发生器都扮演着重要的角色。

在本文中，将会分享一些高频信号发生器的使用技巧，让读者更好地了解如何使用这个工具来提升工作效率。

1. 熟悉设备功能和参数在开始使用高频信号发生器之前，首先要熟悉设备的功能和参数。

了解设备的最大输出功率、频率范围、波形输出、调制方式等等，这些参数对于准确控制和调整信号至关重要。

同时，还应该了解设备的各个按钮、旋钮和菜单选项的含义和作用，这样才能更加灵活地操作设备。

2. 精确调节频率在使用高频信号发生器时，经常会遇到需要调节频率的情况。

为了确保频率的准确性，可以使用外部参考频率源或者内部精密参考频率源进行校准。

另外，还可以使用设备自带的频率计或者连接外部频率计来精确定位和校准信号频率。

3. 切换波形和调制方式高频信号发生器通常支持多种波形和调制方式，如正弦波、方波、脉冲波以及调幅、调频、调相等调制方式。

针对不同的应用场景，可以灵活地切换波形和调制方式。

在选择波形时，可以根据需要的频率特性、谐波失真以及上升和下降时间来进行选择。

而在选择调制方式时，则要根据具体的通信标准和实验要求进行选择。

4. 了解幅度调节和功率控制方法精确控制信号的幅度和功率是使用高频信号发生器的关键。

幅度调节通常通过设备的幅度控制旋钮或者菜单选项来实现，可以实时调节信号的峰值、均值和峰均比。

功率控制则是根据具体的应用场景来需要，可以通过增益控制、衰减器或者阻容补偿来实现。

熟练掌握这些操作方法，可以更好地满足各种实验和应用的需求。

5. 了解保护机制和注意事项在使用高频信号发生器的过程中，要注意一些保护机制和注意事项，以避免设备的损坏或者故障。

一般来说，高频信号发生器会具备过载保护、短路保护、过热保护等功能，但是在操作中仍然要注意不要超过设备的额定工作条件。

高频信号发生器电路设计摘要高频信号发生器主要用来向各种电子设备和电路提供高频能量或高频标准信号，以便测试各种电子设备和电路的电气特性。

例如，测试各类高频接收机的工作特性，便是高频信号发生器一个重要的用途。

在电路结构上，高频信号发生器和高频发射机很相似。

高频信号发生器主要是产生高频正弦震荡波，故电路主要是由高频振荡电路构成。

振荡器的功能是产生标准的信号源，广泛应用于各类电子设备中。

为此,振荡器是电子技术领域中最基本的电子线路,也是从事电子技术工作人员必须要熟练掌握的基本电路。

1 主要性能指标振荡频率 650o f MHz KHz =±频率稳定度 4101/-⨯≤∆o f f输出幅度 0.3o p p U V -≥2原理图设计2.1 电路结构总的电路结构如图4-1所示。

电路由三部分组成1 三极管放大器；（起能量控制作用）2 正反馈网络；（由三点式回路组成）3 选频网络；（由三点式回路的谐振特性完成选频功能）。

图4-1 高频信号发生器原理图2.2 静态工作点的设置合理地选择振荡器的静态工作点，对振荡器的起振，工作的稳定性，波形质量的好坏有着密切的关系。

－般小功率振荡器的静态工作点应选在远离饱和区而靠近截止区的地方。

根据上述原则，一般小功率振荡器集电极电流I CQ 大约在0.8-4mA 之间选取，故本实验电路中：选I CQ =2mA V CEQ =6V β=100则有为提高电路的稳定性R e 值适当增大，取Re=1K Ω则Rc ＝2K Ω因：U EQ =I CQ ·R E 则： U EQ =2mA ×1K=2V因： I BQ =I CQ /β 则： I BQ =2mA/100=0.02mA一般取流过Rb2的电流为5-10I BQ , 若取10I BQ因：BQ BQ b I V R =2 7.0+=EQ BQ V V 则： 取标称电阻12K Ώ。

因： Ω=-=-=+K I U U R R CQ CEQCC c e 32612Ω==K V R b 5.132.07.2221b BQBQ CC b R V V V R -=Ω=Ω-=K K V V V R b 3.41127.27.2121为调整振荡管静态集电极电流的方便，R b1由27K Ώ电阻与27K 电位器串联构成。

J2463型高频信号发生器说明J2463型高频信号发生器，是根据教育部《JY10－78》号技术标准的规定和要求而设计的。

主要供中等学校物理教学中进行演示实验和实验室使用。

其标准定型样机的外型，如图所示。

主要技术指标1．频率范围：0．4MHZ～130MHZ分六个频段。

第一频段：0．4MHZ～1．2MHz第二频段：1．2MHZ～3MHZ第三频段：3MHZ～8．5HZ第四频段：8．5MHZ～25MHZ第五频段：25MHZ～55MHZ第六频段：55MHZ～130MHZ2．高频频率刻度误差：≤±2％3．高频输出幅度：1～5频段≥100mVＺ6频段≥20mV4．高频输出分类：等幅及1KHZ调幅两种5．高频输出衰减：分0、20dB两档6．音频输出：频率1000HZ±10％输出幅度≥200mV7．电源：直流6V（2号干电池四节）8．机箱尺寸：215×150×110（mm）39．重量：≤2Kg10．附件：高频电缆一根，音频输送线一根原理与结构J2463型高频信号发生器由高频振荡器及音频振荡器两部分组成。

图48－2 J2463型高频信号发生器电原理图。

高频振荡器高频振荡器采用LC振荡电路，由BG2晶体管组成。

为了便于说明工作原理，图48－3画出第一频段的电路。

这是共基极互感耦合式振荡电路。

采用共基极电路的优点是频率稳定性较好，振荡频率容易做得较高。

电路自激振荡的条件是必须满足相位关系与幅度关系。

相位关系就是要求达到正反馈。

如图48－3中，ub经晶体管放大后在集电极形成uc ，uc经两线圈的互感作用产生u f ，uf必须与原来ub方向一致，才能实现正反馈。

因此连接时注意L1－1，L1－2同名端应一致，如果接反了，就成为负反馈，不能产生自激振荡。

幅度关系是要求反馈信号uf 必须等于ub，这个条件利用晶体管电路的放大作用来达到。

晶体管电路的放大系数为K，则uc ＝Kub。

线圈间的反馈系数为r，则uf＝ruc＝Krub，于是只要满足Kr＝1，就能达到uf ＝ub，这就是自激振荡的幅度条件。
