实训九 铁塔基础分坑一、项目说明本项目重点考核学员在线路中心桩的复核（恢复）测量、铁塔中心位置的确定、铁塔基础的分坑测量以及工作终结验收等方面的技能。

各小组应在30分钟内完成：铁塔中心位置的确定、矩形铁塔基础的分坑测量以及基础分坑工作终结验收等内容。

二、任务1.假设：铁塔中心桩距直线桩的距离为L ，铁塔顺线根开为b ，横线路根开为a ，坑口边长为d 。

其中:L =(10+0.5M +N )ma =3m +(|M −4|+N )/10mb =2m +(|M −4|+N )/10md =0.9m +(0.5|4−M |+N )/10m注：M 为小组号（1，2，3……），N 为班级号（1，2）_（计算到0.1m ）2．各组成员配合完成指定位置的矩形铁塔基础分坑测量操作，如图所示三、仪器和工具1．每4-5人一组；2．仪器工具：光学经纬仪或电子经纬仪或全站仪（2″或6″）1套、30m 或50钢卷尺1把、标志杆、25mm 宽高粘白色纸胶带、三角板、铅笔、橡皮、记录板、记号笔、细铁丝或细绳、工具包及个人工具、安全防护用具等。

四、方法和步骤小组成员进行讨论，确定放样方案1、从Z 点开始，用正倒镜分中法测设O 点B第X 工位正倒镜分中法定点，也称为外延定点。

将仪器置于Z点，正镜照准远处的B点，然后，倒转望远镜，在前视方向的视线上定出P’点，再以倒镜照准B点，然后以正镜前视方向，在视线上定出P”点，取P’P”的中点P，测Z-P量取距离L得到O点并标定之。

2、确定A、B、C、D点●瞄准前后仪器控制方向，用钢卷尺控制距离，定出前、后桩A、B，使AO=BO=（a+b）/2●将望远镜顺时针方向旋转90°，标定C桩，纵转望远镜钉D桩，同样使OC=OD=(a+b)/23、确定P、Q、M、N点●用细铁丝或钢尺连接AC，在此铁丝上量出AQ=0.707（a+d），AP=0.707（a-d）得P、Q两点●取2d线长，将两端分别至于P、Q两点，拉紧线的中点得M点，翻转至反方向即得N点。

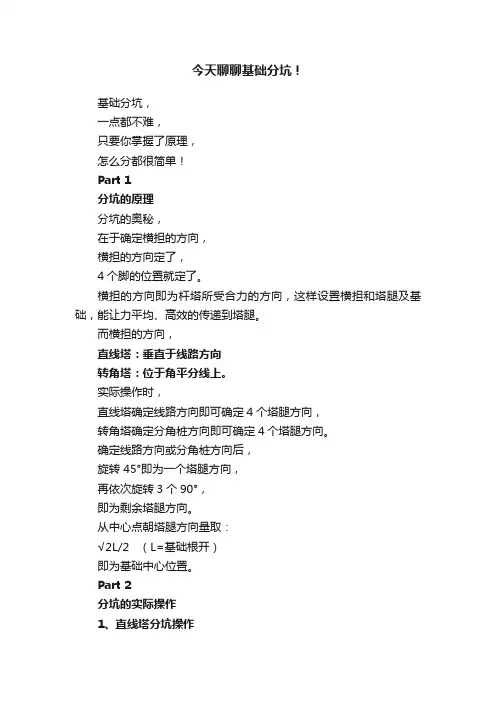

今天聊聊基础分坑！基础分坑，一点都不难，只要你掌握了原理，怎么分都很简单！Part 1分坑的原理分坑的奥秘，在于确定横担的方向，横担的方向定了，4个脚的位置就定了。

横担的方向即为杆塔所受合力的方向，这样设置横担和塔腿及基础，能让力平均、高效的传递到塔腿。

而横担的方向，直线塔：垂直于线路方向转角塔：位于角平分线上。

实际操作时，直线塔确定线路方向即可确定4个塔腿方向，转角塔确定分角桩方向即可确定4个塔腿方向。

确定线路方向或分角桩方向后，旋转45°即为一个塔腿方向，再依次旋转3个90°，即为剩余塔腿方向。

从中心点朝塔腿方向量取：√2L/2（L=基础根开）即为基础中心位置。

Part 2分坑的实际操作1、直线塔分坑操作2、转角塔分坑操作3、高低腿基础分坑操作注：：：对于长短腿铁塔，不同接腿基础根开不同，因此Lb1取值要查对应接腿的根开！▲ 不同接腿对应不同根开4、偏心基础分坑操作5、台阶基础分坑操作台阶基础底板是个正方形，基础分坑时也要确定底板的位置和尺寸，方法如下：Part 3铁塔根开和基础根开基础根开：指相邻两基础中心的距离。

如果是地脚螺栓式，则表示地脚螺栓几何中心之间的距离。

铁塔根开：指相邻主角钢基准线间的距离。

简而言之：铁塔根开是主材角钢基准线间的距离，基础根开是主材角钢重心线之间的距离。

对于普通角钢塔，主材角钢基准线≠重心线，则基础根开=铁塔根开+基准线距×2。

因此基础根开＞铁塔根开。

▲普通角钢塔基础根开＞铁塔根开而对于双角钢塔、钢管组合塔，主材角钢基准线＝重心线，则基础跟开=铁塔跟开。

▲双角钢角钢塔基础根开=铁塔根开▲双角钢塔腿▲钢管组合塔基础根开=铁塔根开最后强调：基础分坑请认准基础根开。

END。

矩形分坑法介绍
在现实施工中常见的为正方形。

仪器首先只要对准顺线路方向桩，左右各45°打分坑桩即可。

要保证桩位在基础以外，基础中心从中心桩到分坑桩量基础根开的1/2对角线尺寸即可定位基础中心。

如果铁塔为矩形其分坑法如下：（二种内角和外角）外角法
仪器首先只要对准顺线路方向桩，前后左右为90°打分坑桩即可。

（即顺线路与横线路）基础中心位置定位从中心桩到分坑桩各量基础根开（A+B）/ 2尺寸钉上桩即可完成。

作图示例：单位mm
在图上假设铁塔为矩形AB = CD为侧面根开= 4500，AD = BC为正面根开= 5800。

辅助桩距离OP = OR = OQ = OS = 5150。

辅助桩用尼龙细绳连接（虚线所示）。

这时QM距离(即基础中心到辅助桩)
= 2/ 2×AD或2/ 2×AB. 正面与侧面都可以。

此方法开挖式不可使用，辅助桩保不住。

内角法：作图示例
仪器首先只要对准顺线路方向桩，前后打分坑桩（顺线路）距离= O O＇= 1/2 O＇O＇=（正面跟开- 侧面跟开）/2
再对准线路方向桩左右各45°打分坑桩即可。

基础中心到O＇桩的距离=2/ 2横线路根开。

开挖式基础的桩要留足余
地，包括最下层基础的最外面及放坡裕度。

山区矩形（正方形）插入式高低腿基础找正问题由于我们的施工队员在山区进行矩形（正方形）插入式高低腿基础施工的经验比较少，为了保证插入式基础的几何尺寸符合优良标准。

我们和施工队的技术人员在项目部研究方法，确定出了主角钢顶端斜距+坡比的施工方法。

具体方法如下：1.把仪器安放在基础中心桩位置调好后，把各基坑的坑地进行操平。

2.根据主角钢顶端正侧面根开，算出该腿主角钢顶点与线路方向的夹角。

把仪器转到此方向。

3.根据主角钢顶端半对角线，计算出角钢顶端与仪器中心的距离。

（22HS＝ ），用钢尺调整此距离，用支撑架S角钢顶与仪中心角钢顶端半对角仪器高正侧方向上固定主角钢。

（见下图）矩形与正方形全方位高低腿基础找正示意图4.然后用锤球检查调整主角钢正侧面坡比。

5.当满足顶端斜距与正侧面坡比后，再检查一次高差。

6.重复上面的3.4.5步骤，大约三次就把主角钢找好了。

7.最后根据主角钢顶端半对角线对正侧两面的角度差来控制角钢的偏扭。

当第一基矩形（正方形）插入式高低腿基础找好后，我们向其他施工班组推广了此方法。

2.2降基面、分坑测设2.2.1在上述线路复测没有问题后方可进行降基面和分坑测设。

2.2.2对于转角塔和需降基面的塔位中心桩，应在施工测量时在可靠位置上钉立辅助桩并做好记录，画好辅助桩简图，标出桩的相对位置和精确距离，以确保中心桩准确恢复。

2.2.3施工基面的测量方法，是用经纬仪测高程方法，根据设计给定的降基面数值及附近地势，给出降基面的范围桩。

另外，横线路必须钉立辅助桩，移出塔位中心桩(或标记)，记录与中心桩的相对标高，以便检查衡量降基面的情况及降基面后恢复塔位中心桩。

◆用以上方法补钉的辅助桩必须牢固可靠，能保存到工程结束。

桩顶面用小钉标出精确位置和方向，将来以桩面上的小钉为准。

基础分坑所钉的位移桩和辅助桩2.2.4本工程的基面开方并非是指降低塔位中心桩所引起的，而是指由于清理每条腿基础施工作业面而发生的方量，本工程施工时，应尽量减少基面开方，以保护山区植被，防止水土流失，每条腿基础施工作业面下左图所示，岩石基础内边坡a值一般为1.0m,清理施工作业面时不能随意加大。

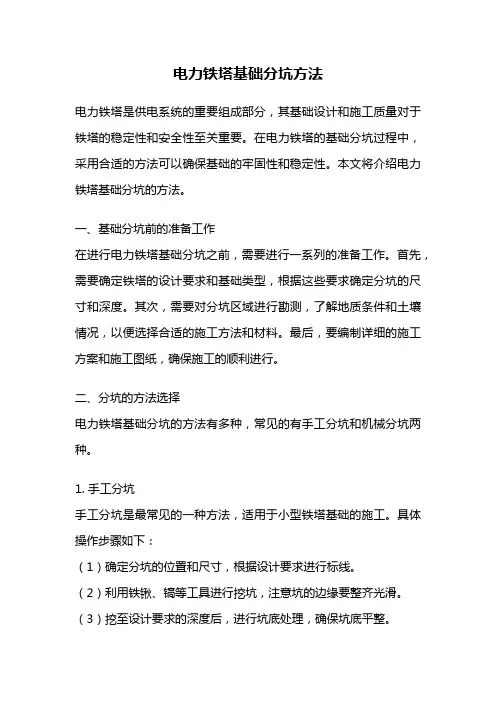

电力铁塔基础分坑方法电力铁塔是供电系统的重要组成部分，其基础设计和施工质量对于铁塔的稳定性和安全性至关重要。

在电力铁塔的基础分坑过程中，采用合适的方法可以确保基础的牢固性和稳定性。

本文将介绍电力铁塔基础分坑的方法。

一、基础分坑前的准备工作在进行电力铁塔基础分坑之前，需要进行一系列的准备工作。

首先，需要确定铁塔的设计要求和基础类型，根据这些要求确定分坑的尺寸和深度。

其次，需要对分坑区域进行勘测，了解地质条件和土壤情况，以便选择合适的施工方法和材料。

最后，要编制详细的施工方案和施工图纸，确保施工的顺利进行。

二、分坑的方法选择电力铁塔基础分坑的方法有多种，常见的有手工分坑和机械分坑两种。

1. 手工分坑手工分坑是最常见的一种方法，适用于小型铁塔基础的施工。

具体操作步骤如下：（1）确定分坑的位置和尺寸，根据设计要求进行标线。

（2）利用铁锹、镐等工具进行挖坑，注意坑的边缘要整齐光滑。

（3）挖至设计要求的深度后，进行坑底处理，确保坑底平整。

（4）根据设计要求，进行坑的加固处理，如加设钢筋网或灌注混凝土等。

2. 机械分坑机械分坑适用于大型铁塔基础的施工，具有高效、快速的优点。

主要有以下几种方法：（1）挖掘机分坑：利用挖掘机进行坑的挖掘和整理，可以快速完成大型铁塔基础的分坑工作。

（2）钻孔机分坑：利用钻孔机进行坑的钻孔和清理，适用于特殊地质条件下的基础施工。

（3）压土机分坑：利用压土机对坑底进行压实，提高基础的承载力和稳定性。

三、分坑过程中的注意事项在电力铁塔基础分坑的过程中，需要注意以下几点：（1）安全第一：施工人员要佩戴好安全帽、手套等防护用品，注意施工现场的安全。

（2）严格按照设计要求施工：分坑的位置、尺寸和深度要符合设计要求，避免出现偏差。

（3）合理选择施工方法：根据铁塔的类型和地质条件选择合适的分坑方法，确保基础的质量。

（4）及时处理坑底问题：坑底要平整、无杂物，如有不符合要求的情况及时处理。

（5）做好坑的加固工作：根据设计要求进行坑的加固处理，确保基础的稳定性。

正方形铁塔基础分坑图正方形铁塔基础分坑图a 线路中心线辅助桩解:设:铁塔正面、侧面根开为a =6.4M ；坑口边长为d =2.0M 。

1、工作中的操作，将经纬仪放于铁塔中心桩○点上, 瞄准前后控制桩，锁定水平旋转旋钮，在水平角刻度盘上记下读数；向右旋转45o 钉b 桩，倒镜钉d 桩（或者是向右旋转180o）, 再向右旋转90°钉c 桩;；再向右旋转90°钉d 桩. 使oa=ob=oc=od=a=6.4M 。

2、培训考核操作，将经纬仪放于铁塔中心桩○点上, 瞄准前后控制桩，锁定水平旋转旋钮，在水平角刻度盘上记下读数；向右旋转135°钉a 桩，倒镜钉c 桩（或者是向右旋转90°钉b 桩,再向右旋转90°钉c 桩；再向右旋转90°钉d 桩）,使oa=ob=oc=od=a=6.4M 。

3、分A 坑：从○至a 点上量出：OA 1=（a +d ）22=5.939M ，OA 3=（a-d ）22=3.111M;得OA 1、OA 3两点，取2d 线长，将两端分别置于OA 1、OA 3两点，拉紧线的中点得OA 2点，翻转至反方向既得OA 4点，沿OA 1、OA 2 OA 3、OA 4在地面上画线，既得第A 个坑基。

4、分B 坑：从○至b 点上量出：OB 1=（a +d ）22=5.939M ，OB 3=（a-d ）22=3.111M;得OB 1、OB 3两点，取2d 线长，将两端分别置于OB 、OB 3两点，拉紧线的中点得OB 2点，翻转至反方向既得OB 4点，沿OB 1、OB 2 OB 3、OB 4在地面上画线，既得第B 个坑基。

5、分C 坑：从○至c 点上量出：OC 1=（a +d ）22=5.939M ，OC 3=（a-d ）22=3.111M;得OC 1、OC 3两点，取2d 线长，将两端分别置于OC 、OC 3两点，拉紧线的中点得OC 2点，翻转至反方向既得OC 4点，沿OC 1、OC 2 OC 3、OC 4在地面上画线，既得第C 个坑基。

正方形铁塔基础如何分坑
正方形铁塔基础如何分坑?
(1)如图5-4所示，将仪器置于中心桩位置S，钉出顺线路和横线路方向前后的付桩。

(2)以中心线路方向为0，右转动45°。

(设基础相邻两塔腿距离为X，每个塔腿宽度为a)以中心桩量
2即为塔腿中心，同理可钉出4个塔腿中心位置。

出X
(3)将4个中心位置用皮尺量好画线成正方形，以正方形的基础，以各基腿中心桩为中心，以a／2的距离量出坑口位置。

矩形铁塔基础如何分坑?
(1)将仪器置于中心桩0点，瞄准前后视，打好AB桩，使AO=BO=1／2(x+y)。

x、y分别为不同的矩形坑长边与短边坑心间的距离。

(2)将仪器镜筒旋转90°，打好CD桩，同样使CO=DO=1／2(x+y)。

(3)将仪器移置于A点，瞄准D点即得AD线，在此线上量取PD=0.707(y+a)，QD=0.707(y-a)，得P、Q 两点。

a为基坑边长。

(4)取2a线长，将两端分别置于P、Q两点，拉紧线的中点即得M 点反方向即得N点。

(5)取石灰粉沿NPMQ在地面上画白线，即得第三个基坑。

(6)将仪器镜筒从D点旋转90°，可观测到C点，同样从AC线上可以画出第二个基坑白粉线。

(7)将仪器置于B点，以同样方法画第一个和第四个基坑。

(8)复核图纸及整个塔基尺寸，完全正确无误后，用铁锹沿粉线在四周挖土。

(9)在AD线上，若自A点开始量取P、Q两点，使AP=0.707(x-
A)，AQ=0.707(x+a)，同样可得基坑的四角NPMQ从B点起量亦相同。

电力工程线路施工主要工序及特殊工序施工方法本工程主要施工工序包括：复测分坑、土石方开挖、基础工程、接地工程、铁塔组立、导地线张力架设及附件安装。

⑴复测分坑施工⑵土石方开挖及回填⑸架线施工⑹跨越施工一、一般跨越施工1、10kV 及以下电力线跨越施工：①搭设双面封顶跨越架。

②在工作现场进行验电和挂接地线之后，方可进行搭设越线架作业。

③在搭设和拆除跨越架时停电，其余施工期间10kV 电力线带电。

2、通讯线跨越施工：①采用双面杆封顶跨越架（一级、二级）。

②采用单面杆跨越架（三级）。

3、公路跨越施工：采用加强型双面桁（全封顶）跨越架，材料选用：毛竹。

要求：①自立强度、牢固程度、位置、高度、安全距离必须满足施工强度要求；②跨越架悬挂醒目标志，搭设和拆除必须设安全监护人；③强风、暴雨、施工前必须对跨越架进行检查，确认合格后方可使用；④毛竹应采用3年生长期以上的，立杆、大横杆、剪刀杆和支杆有效部分的小头直径不小于75mm ；当不能满足要求时要适当加密使用；⑤绑扎时，小头压大头，搭接长度不得小于1.5米，绑扣不得少于3道；⑥杆坑底部要夯实，大头朝下，埋设不得少于0.5米，回填土必须夯实，针对本段路面不便开挖,我们将适当考虑绑扫地杆，以增加架体的稳固性，⑦跨越架两端及每隔7根左右的立杆要设立剪刀撑、支杆或拉线，且与地面的夹角不得大于60度，支杆埋入地下的深度不得小于0.3米；⑧大风天等恶劣天气应采取加固措施，并派人日夜监护；⑨跨越架架顶采用金属横辊，横辊上采用对导线磨损小的绝缘材料并包胶。

⑩顺线路方向装支撑杆或打拉线。

双侧单排跨越架正面图 1.5m 4m 或5m跨越架侧面示意图4、跨越架施工严格执行《电力建设安全规程（架空电力线路部分）》，满足电气安全距离，严防触电。

封闭式杉木跨越架的搭设：①杉木跨越架宜采用梢径不小于9公分的杉木、竹子或钢管搭设，所用杉木、竹子或钢管搭设不得有明显伤痕及腐烂。

②竹、木越线架的立杆、大横杆应错开搭接，搭接长度不得小于 1.5米，绑扎时小头应压在大头上，绑扣不得少于三道。

架空输电线路铁塔基础分坑放样施工方法摘要：铁塔基础是输电线路工程的重要组成部分，分坑放样的正确与否是铁塔基础工程质量的重要保证，沿用井字法等老分坑法对其进行分坑施工，比较费时，对全方位不等高的基础，稍不留神就容易出错造成经济损失。

本文介绍了几种在实践中摸索总结出来的既简单快捷又精确实用的分坑施工方法，供广大同行参考。

关键词：架空输电线路；铁塔基础；分坑放样架空输电线路基础分坑放样测量是根据定位的中心桩位及基础类型依照设计图纸规定的尺寸进行坑口放样工作。

也就是根据设计要求确定各塔杆腿基础砼中心及设计基准面高（包括基础尺寸）。

本文主要介绍铁塔（四腿塔，不含拉门塔等）通过经纬仪放样；采用GPS放样时，只要采用与设计测量时一致的坐标转换参数，在室内计算（也可以通过CAD画出）出各腿的各顶点的坐标，直接测定钉桩，满足偏差要求就可，相对简单，这里不再介绍。

1 作业方式使用经纬仪进行分坑放样作业。

2 作业条件1）只有在复测线路直线、转角度数、档距、塔位高程、地形地物、塔腿之间高差的结果符合路径平断面图、塔位明细表、铁塔及基础明细表，或不符合但已得到设计院更改之后，方能进行分坑作业。

2）施工人员必须清楚了解该基塔位基面、基坑开挖的具体要求和有关的技术数值。

3）分坑工作除测工一人外必须有一名技工配合量尺钉桩。

3 作业任务与要求1）对于定位高差较大且塔位地形复杂需要开挖基面后才能分坑的塔位，基础施工时必须保留塔位中心桩，如无法保留，应将中心桩引出。

使用不等高腿及有基础外露较高的塔位，均按设计方案进行施工，在分坑时，应对照基础施工图所给的数据及施工方案要求开挖基础小平台，不得将塔基开成平地再分坑，以免造成高边坡而塌方的不良后果。

2）分坑工作前，测工必须认真熟悉搞懂该基塔分坑技术资料和数据，要做到事前心中有数，不要到了现场临时加减各种尺寸、角度，避免紊乱差错。

对照单基明细表、杆塔明细表及基础明细表塔型是否一致，基础型号、塔腿高度是否一致，基础根开表与单基明细表尺寸是否一致，核对无误方可进行分坑。

山区矩形（正方形）插入式高低腿基础找正问题由于我们的施工队员在山区进行矩形（正方形）插入式高低腿基础施工的经验比较少，为了保证插入式基础的几何尺寸符合优良标准。

我们和施工队的技术人员在项目部研究方法，确定出了主角钢顶端斜距+坡比的施工方法。

具体方法如下：1.把仪器安放在基础中心桩位置调好后，把各基坑的坑地进行操平。

2.根据主角钢顶端正侧面根开，算出该腿主角钢顶点与线路方向的夹角。

把仪器转到此方向。

3.根据主角钢顶端半对角线，计算出角钢顶端与仪器中心的距离。

（22HS＝ ），用钢尺调整此距离，用支撑架S角钢顶与仪中心角钢顶端半对角仪器高正侧方向上固定主角钢。

（见下图）矩形与正方形全方位高低腿基础找正示意图4.然后用锤球检查调整主角钢正侧面坡比。

5.当满足顶端斜距与正侧面坡比后，再检查一次高差。

6.重复上面的3.4.5步骤，大约三次就把主角钢找好了。

7.最后根据主角钢顶端半对角线对正侧两面的角度差来控制角钢的偏扭。

当第一基矩形（正方形）插入式高低腿基础找好后，我们向其他施工班组推广了此方法。

2.2降基面、分坑测设2.2.1在上述线路复测没有问题后方可进行降基面和分坑测设。

2.2.2对于转角塔和需降基面的塔位中心桩，应在施工测量时在可靠位置上钉立辅助桩并做好记录，画好辅助桩简图，标出桩的相对位置和精确距离，以确保中心桩准确恢复。

2.2.3施工基面的测量方法，是用经纬仪测高程方法，根据设计给定的降基面数值及附近地势，给出降基面的范围桩。

另外，横线路必须钉立辅助桩，移出塔位中心桩(或标记)，记录与中心桩的相对标高，以便检查衡量降基面的情况及降基面后恢复塔位中心桩。

◆用以上方法补钉的辅助桩必须牢固可靠，能保存到工程结束。

桩顶面用小钉标出精确位置和方向，将来以桩面上的小钉为准。

基础分坑所钉的位移桩和辅助桩2.2.4本工程的基面开方并非是指降低塔位中心桩所引起的，而是指由于清理每条腿基础施工作业面而发生的方量，本工程施工时，应尽量减少基面开方，以保护山区植被，防止水土流失，每条腿基础施工作业面下左图所示，岩石基础内边坡a值一般为1.0m,清理施工作业面时不能随意加大。

1．根开相等坑口宽度相等的分坑测量根开相等坑口宽度相等基础分坑数据：根开相等坑口宽度相等的基础如图6-10所示，四个基础坑中心所构成一个正方形(正方形铁塔基础)，由于基础坑口尺寸也都相等，因此，塔位中心0点到四个基坑对角线内、外顶点的距离也分θ别相等，由图6-10可知，等于45。

，从几何关系可得， )(2245sin )(21)(2245sin )(212202010a x a x l a x a x l x l +=+=-=-== 以上三式中0l 塔位中心桩至基坑中心的距离； 1l 塔位中心桩至基坑内对角线顶点的距离； 2l 塔位中心桩至基坑外对角线顶点的距离。

分坑方法和步骤如下：(1)根据复测时在杆塔中心桩四侧钉立的辅助桩，检查杆塔桩位置是否正确。

将仪器安置于图6-10中杆塔桩O 点上，整平、对中后，望远镜瞄准线路辅助桩A ，然后竖转望远镜，如视线正与B 桩重合；仪器水平旋转900角，检查C 桩位置，再竖转望远镜如视线正与D桩重合，则说明杆塔中心桩位置是正确的，即可进行分坑测量。

如有偏差，则应根据辅助桩AB和CD 的交点来恢复杆塔中心桩的正确位置，然后再进行分坑测量。

(2)施测时，使望远镜瞄准辅助桩A，并将水平度盘读数调至整00，然后将仪器水平旋转450，沿望远镜视线方向上取大于l约2～3m处钉立E桩(应考虑基坑开挖时土方堆2积不到的地方)。

倒转望远镜与上述距离相近的视线上钉立G 桩。

再将望远镜水平旋转900即水平度盘读数为3150，在望远镜正、倒镜的视线方向上，依上述同样方法钉立H、F桩。

则E、F、G及H为铁塔基础对角线方法的控制桩。

(3)用皮尺或钢尺的零指标线对准中心桩的D点，水平拉紧尺子对准E桩的标记，在望远镜视线方向上，量取尺上l和1l的长度，得到基坑对角线内、外侧1、3两点。

2(4)用皮尺或细绳取2a长，将其两端分别固定在点1、3上，将尺向外侧拉紧拉平，在尺长的中点构成直角，得到点2。
