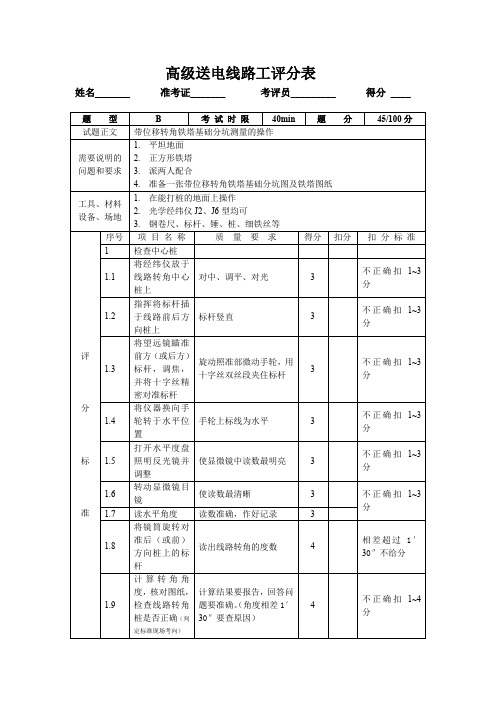

实训九 铁塔基础分坑

架空输电线路铁塔基础分坑放样施工方法摘要：铁塔基础是输电线路工程的重要组成部分，分坑放样的正确与否是铁塔基础工程质量的重要保证，沿用井字法等老分坑法对其进行分坑施工，比较费时，对全方位不等高的基础，稍不留神就容易出错造成经济损失。

本文介绍了几种在实践中摸索总结出来的既简单快捷又精确实用的分坑施工方法，供广大同行参考。

关键词：架空输电线路；铁塔基础；分坑放样架空输电线路基础分坑放样测量是根据定位的中心桩位及基础类型依照设计图纸规定的尺寸进行坑口放样工作。

也就是根据设计要求确定各塔杆腿基础砼中心及设计基准面高（包括基础尺寸）。

本文主要介绍铁塔（四腿塔，不含拉门塔等）通过经纬仪放样；采用GPS放样时，只要采用与设计测量时一致的坐标转换参数，在室内计算（也可以通过CAD画出）出各腿的各顶点的坐标，直接测定钉桩，满足偏差要求就可，相对简单，这里不再介绍。

1 作业方式使用经纬仪进行分坑放样作业。

2 作业条件1）只有在复测线路直线、转角度数、档距、塔位高程、地形地物、塔腿之间高差的结果符合路径平断面图、塔位明细表、铁塔及基础明细表，或不符合但已得到设计院更改之后，方能进行分坑作业。

2）施工人员必须清楚了解该基塔位基面、基坑开挖的具体要求和有关的技术数值。

3）分坑工作除测工一人外必须有一名技工配合量尺钉桩。

3 作业任务与要求1）对于定位高差较大且塔位地形复杂需要开挖基面后才能分坑的塔位，基础施工时必须保留塔位中心桩，如无法保留，应将中心桩引出。

使用不等高腿及有基础外露较高的塔位，均按设计方案进行施工，在分坑时，应对照基础施工图所给的数据及施工方案要求开挖基础小平台，不得将塔基开成平地再分坑，以免造成高边坡而塌方的不良后果。

2）分坑工作前，测工必须认真熟悉搞懂该基塔分坑技术资料和数据，要做到事前心中有数，不要到了现场临时加减各种尺寸、角度，避免紊乱差错。

对照单基明细表、杆塔明细表及基础明细表塔型是否一致，基础型号、塔腿高度是否一致，基础根开表与单基明细表尺寸是否一致，核对无误方可进行分坑。

山区矩形（正方形）插入式高低腿基础找正问题由于我们的施工队员在山区进行矩形（正方形）插入式高低腿基础施工的经验比较少，为了保证插入式基础的几何尺寸符合优良标准。

我们和施工队的技术人员在项目部研究方法，确定出了主角钢顶端斜距+坡比的施工方法。

具体方法如下：1.把仪器安放在基础中心桩位置调好后，把各基坑的坑地进行操平。

2.根据主角钢顶端正侧面根开，算出该腿主角钢顶点与线路方向的夹角。

把仪器转到此方向。

3.根据主角钢顶端半对角线，计算出角钢顶端与仪器中心的距离。

（22HS＝ ），用钢尺调整此距离，用支撑架S角钢顶与仪中心角钢顶端半对角仪器高正侧方向上固定主角钢。

（见下图）矩形与正方形全方位高低腿基础找正示意图4.然后用锤球检查调整主角钢正侧面坡比。

5.当满足顶端斜距与正侧面坡比后，再检查一次高差。

6.重复上面的3.4.5步骤，大约三次就把主角钢找好了。

7.最后根据主角钢顶端半对角线对正侧两面的角度差来控制角钢的偏扭。

当第一基矩形（正方形）插入式高低腿基础找好后，我们向其他施工班组推广了此方法。

2.2降基面、分坑测设2.2.1在上述线路复测没有问题后方可进行降基面和分坑测设。

2.2.2对于转角塔和需降基面的塔位中心桩，应在施工测量时在可靠位置上钉立辅助桩并做好记录，画好辅助桩简图，标出桩的相对位置和精确距离，以确保中心桩准确恢复。

2.2.3施工基面的测量方法，是用经纬仪测高程方法，根据设计给定的降基面数值及附近地势，给出降基面的范围桩。

另外，横线路必须钉立辅助桩，移出塔位中心桩(或标记)，记录与中心桩的相对标高，以便检查衡量降基面的情况及降基面后恢复塔位中心桩。

◆用以上方法补钉的辅助桩必须牢固可靠，能保存到工程结束。

桩顶面用小钉标出精确位置和方向，将来以桩面上的小钉为准。

基础分坑所钉的位移桩和辅助桩2.2.4本工程的基面开方并非是指降低塔位中心桩所引起的，而是指由于清理每条腿基础施工作业面而发生的方量，本工程施工时，应尽量减少基面开方，以保护山区植被，防止水土流失，每条腿基础施工作业面下左图所示，岩石基础内边坡a值一般为1.0m,清理施工作业面时不能随意加大。

220kv抢修塔基础分坑（原创实用版）目录1.220kv 抢修塔基础分坑的概念和背景2.220kv 抢修塔基础分坑的具体操作步骤3.220kv 抢修塔基础分坑的注意事项4.220kv 抢修塔基础分坑的安全措施5.220kv 抢修塔基础分坑的实际应用案例正文一、220kv 抢修塔基础分坑的概念和背景220kv 抢修塔基础分坑，是指在 220kv 电力抢修过程中，对于塔基础进行分坑处理的一种技术。

在电力抢修中，塔基础的稳定性至关重要，直接影响到抢修工作的顺利进行以及工作人员的人身安全。

因此，进行220kv 抢修塔基础分坑处理，可以有效提高塔基础的稳定性，确保抢修工作的顺利进行。

二、220kv 抢修塔基础分坑的具体操作步骤1.首先，对于塔基础进行全面检查，了解其基本情况，包括基础的尺寸、形状、深度等。

2.根据检查结果，确定分坑的具体位置和尺寸。

一般来说，分坑的位置应选择在基础的边缘，以避免对基础的中心部分造成影响。

3.使用专业设备进行分坑处理，将基础的边缘部分挖成坑状。

分坑的尺寸应根据实际情况进行调整，以保证其稳定性。

4.在分坑完成后，对坑底进行处理，确保其平整、无杂物。

5.最后，对分坑进行加固处理，可以使用混凝土等材料进行填充，以提高其稳定性。

三、220kv 抢修塔基础分坑的注意事项1.在进行分坑处理时，应避免对基础的中心部分造成影响，以免影响基础的稳定性。

2.分坑的尺寸应根据实际情况进行调整，过大或过小都可能影响基础的稳定性。

3.在分坑完成后，对坑底进行处理时，应确保其平整、无杂物，以保证抢修工作的顺利进行。

四、220kv 抢修塔基础分坑的安全措施1.在进行分坑处理时，应穿戴好安全防护设备，如安全帽、防护手套等。

2.进行分坑处理时，应有专人进行监护，以确保工作人员的人身安全。

3.在使用设备进行分坑处理时，应确保设备完好无损，避免因设备故障导致的安全事故。

五、220kv 抢修塔基础分坑的实际应用案例在某 220kv 电力抢修工作中，由于塔基础出现稳定性问题，严重影响了抢修工作的进行。

220kv抢修塔基础分坑抢修塔基础分坑是指在施工过程中，为了修复或重新建造高压输电线路的电力塔基础时，将基础分割成小块，并按照一定的步骤进行修复或重新建造的工作。

本文将从以下几个方面来阐述220kV抢修塔基础分坑的相关内容。

一、施工前的准备工作在进行抢修塔基础分坑之前，需要进行施工前的准备工作。

首先，对于塔基础进行全面测量和评估，确定修复或重新建造的范围和工作量。

然后，组织人员、设备和材料等施工资源，编制详细的施工方案和施工流程，并进行风险评估和安全措施的制定。

二、分坑工作的进行1.分坑的划定：根据实际情况和施工方案，确定塔基础的分块位置和形状，并在周围标示出分块线。

2.分割塔基础：使用钢筋切割机等专用工具，在分块线上进行切割，将塔基础分割成小块。

3.清理工作：将切割下来的小块进行清理，使其表面干净整齐，方便后续的修复或重新建造工作。

4.修复或重新建造：依照施工方案和设计要求，对每个小块进行修复或重新建造。

修复的工作包括清理松散土壤、补充和夯实砂浆等工作；重新建造的工作包括重新浇筑混凝土、加固钢筋等工作。

5.连接工作：在修复或重新建造完成后，进行连接工作，将各个小块按照预定的连接方式进行连接，使其形成一个整体。

三、注意事项1.施工安全：在进行抢修塔基础分坑的过程中，要注意施工安全，严格按照相关规定，配备必要的安全设施和防护措施，确保施工人员的安全。

2.质量控制：在进行修复或重新建造工作时，要严格按照设计要求和规范进行，确保修复或重新建造的基础质量达标。

3.施工进度控制：根据工期要求，合理安排施工进度，保证抢修塔基础分坑的工作按计划进行，不影响电力线路的运行。

总之，220kV抢修塔基础分坑是维护高压输电线路的重要工作，需要进行施工前的准备工作，并按照一定的步骤进行分坑、修复或重新建造等工作。

在施工过程中，要注意施工安全、质量控制和施工进度控制等方面，以确保工作的安全、高效和质量。

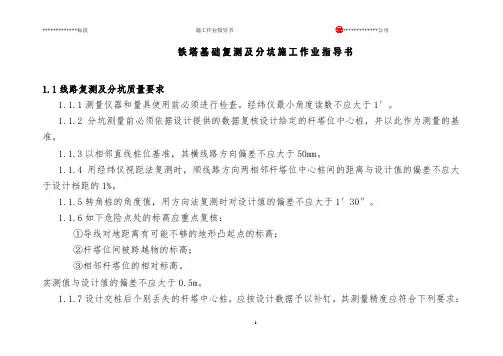

铁塔基础复测及分坑施工作业指导书1.1线路复测及分坑质量要求1.1.1测量仪器和量具使用前必须进行检查。

经纬仪最小角度读数不应大于1′。

1.1.2分坑测量前必须依据设计提供的数据复核设计给定的杆塔位中心桩，并以此作为测量的基准。

1.1.3以相邻直线桩位基准，其横线路方向偏差不应大于50mm。

1.1.4用经纬仪视距法复测时，顺线路方向两相邻杆塔位中心桩间的距离与设计值的偏差不应大于设计档距的1%。

1.1.5转角桩的角度值，用方向法复测时对设计值的偏差不应大于1′30″。

1.1.6如下危险点处的标高应重点复核：①导线对地距离有可能不够的地形凸起点的标高；②杆塔位间被跨越物的标高；③相邻杆塔位的相对标高。

实测值与设计值的偏差不应大于0.5m。

1.1.7设计交桩后个别丢失的杆塔中心桩，应按设计数据予以补钉，其测量精度应符合下列要求：①桩之间的距离与高程测量，可采用视距法同向两测回或往返各一测回法测定；②测距相对误差，同向不应大于1/200，对向不应大于1/150；1.1.8杆塔中心桩的测量精度应符合下表要求：1.1.9分坑时，应根据塔位中心桩的位置钉出必要的、作为施工及质量控制的辅助桩，其测量精度应能满足施工精度要求。

施工中保留不住的杆塔位中心桩，必须钉立可靠的辅助桩并对其位置作记录，以便恢复该中心桩。

1.2基础布置示意图（见下页）1.3分坑示意图及基础分坑尺寸明细表：线路方向线路方向岱家山变电站横担方向正方形基础分坑示意图矩形基础分坑示意图°°1.4杆塔明细及基础配置表（见下页）杆塔明细及基础配置表工程名称：220KV岱环线大修改造工程（0#～11#）1.6铁塔基础分坑尺寸明细表（见下表）铁塔基础分坑尺寸明细表1.7铁塔基础浇制尺寸明细表（见下页）铁塔基础浇制尺寸明细表1.8铁塔基础根开地脚螺栓间距及型号表（见下页）。
