直线塔矩形铁塔基础分坑的测量操作

实训九 铁塔基础分坑一、项目说明本项目重点考核学员在线路中心桩的复核（恢复）测量、铁塔中心位置的确定、铁塔基础的分坑测量以及工作终结验收等方面的技能。

各小组应在30分钟内完成：铁塔中心位置的确定、矩形铁塔基础的分坑测量以及基础分坑工作终结验收等内容。

二、任务1.假设：铁塔中心桩距直线桩的距离为L ，铁塔顺线根开为b ，横线路根开为a ，坑口边长为d 。

其中:L =(10+0.5M +N )ma =3m +(|M −4|+N )/10mb =2m +(|M −4|+N )/10md =0.9m +(0.5|4−M |+N )/10m注：M 为小组号（1，2，3……），N 为班级号（1，2）_（计算到0.1m ）2．各组成员配合完成指定位置的矩形铁塔基础分坑测量操作，如图所示三、仪器和工具1．每4-5人一组；2．仪器工具：光学经纬仪或电子经纬仪或全站仪（2″或6″）1套、30m 或50钢卷尺1把、标志杆、25mm 宽高粘白色纸胶带、三角板、铅笔、橡皮、记录板、记号笔、细铁丝或细绳、工具包及个人工具、安全防护用具等。

四、方法和步骤小组成员进行讨论，确定放样方案1、从Z 点开始，用正倒镜分中法测设O 点B第X 工位正倒镜分中法定点，也称为外延定点。

将仪器置于Z点，正镜照准远处的B点，然后，倒转望远镜，在前视方向的视线上定出P’点，再以倒镜照准B点，然后以正镜前视方向，在视线上定出P”点，取P’P”的中点P，测Z-P量取距离L得到O点并标定之。

2、确定A、B、C、D点●瞄准前后仪器控制方向，用钢卷尺控制距离，定出前、后桩A、B，使AO=BO=（a+b）/2●将望远镜顺时针方向旋转90°，标定C桩，纵转望远镜钉D桩，同样使OC=OD=(a+b)/23、确定P、Q、M、N点●用细铁丝或钢尺连接AC，在此铁丝上量出AQ=0.707（a+d），AP=0.707（a-d）得P、Q两点●取2d线长，将两端分别至于P、Q两点，拉紧线的中点得M点，翻转至反方向即得N点。

铁塔基础分坑
3.2.1.1正侧面相等根开铁塔基础的分坑，采用对角线法如图3.2所示。

方法：将仪器架于中心桩O处，以水平盘0︒0'0"对准线路方向(或分角线方向)，转450，用钢尺量出L、L¹并订出a、c桩（开挖坑口对角线），然后用角尺法再订出b、d桩（开挖坑口对角线）。

前
后
图3.2
3.2.1.2正侧面不等根开铁塔基础的分坑，一般采用R形法或井字形法。

R形法如图3.3所示。

方法：将仪器架于中心桩O处，顺线路或横线路订出Y或X点，再将仪器支于Y或X点，以水平度盘000′0″对准线路方向（或分角线方向），转450，用钢尺量出L1＋L、L1＋L′或L和L′，订出a、c桩，再用角尺量法订出b、d桩（也可用平行法进行分坑）。

前前
后
图3.3。

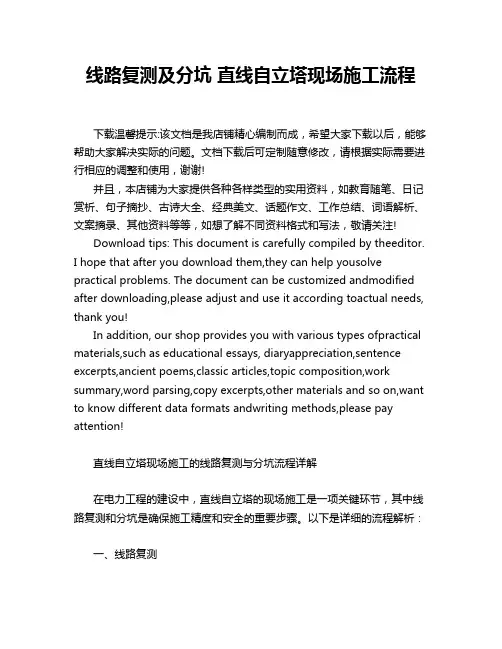

线路复测及分坑直线自立塔现场施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!直线自立塔现场施工的线路复测与分坑流程详解在电力工程的建设中，直线自立塔的现场施工是一项关键环节，其中线路复测和分坑是确保施工精度和安全的重要步骤。

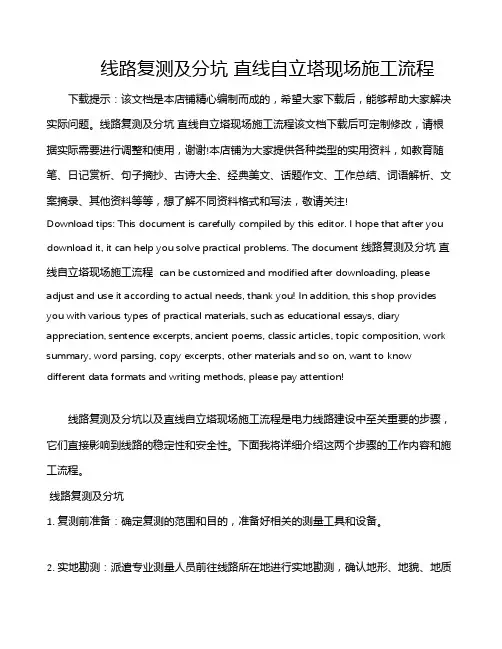

线路复测及分坑直线自立塔现场施工流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

线路复测及分坑直线自立塔现场施工流程该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 线路复测及分坑直线自立塔现场施工流程 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!线路复测及分坑以及直线自立塔现场施工流程是电力线路建设中至关重要的步骤，它们直接影响到线路的稳定性和安全性。

矩形分坑法介绍
在现实施工中常见的为正方形。

仪器首先只要对准顺线路方向桩，左右各45°打分坑桩即可。

要保证桩位在基础以外，基础中心从中心桩到分坑桩量基础根开的1/2对角线尺寸即可定位基础中心。

如果铁塔为矩形其分坑法如下：（二种内角和外角）外角法
仪器首先只要对准顺线路方向桩，前后左右为90°打分坑桩即可。

（即顺线路与横线路）基础中心位置定位从中心桩到分坑桩各量基础根开（A+B）/ 2尺寸钉上桩即可完成。

作图示例：单位mm
在图上假设铁塔为矩形AB = CD为侧面根开= 4500，AD = BC为正面根开= 5800。

辅助桩距离OP = OR = OQ = OS = 5150。

辅助桩用尼龙细绳连接（虚线所示）。

这时QM距离(即基础中心到辅助桩)
= 2/ 2×AD或2/ 2×AB. 正面与侧面都可以。

此方法开挖式不可使用，辅助桩保不住。

内角法：作图示例
仪器首先只要对准顺线路方向桩，前后打分坑桩（顺线路）距离= O O＇= 1/2 O＇O＇=（正面跟开- 侧面跟开）/2
再对准线路方向桩左右各45°打分坑桩即可。

基础中心到O＇桩的距离=2/ 2横线路根开。

开挖式基础的桩要留足余
地，包括最下层基础的最外面及放坡裕度。

操作考核任务书考生准考证号1.项目名称：矩型铁塔基础分坑的操作2.考核容用经纬仪进行铁塔基础施工定位（分坑）测量操作3.操作时间本项目作业时间50分钟4.操作说明（1）选择并检查工作所需的测量仪器和器材；（2）在指定的场地、测量仪器上独立完成架设仪器、测量、读数和计算操作等；（3）架设仪器的对中、整平，瞄准及读数，须经考评员现场复核评判；（4）正确使用测量仪器，遵守测量操作步骤，认真仔细观测读数，准确计算；（5）测量计算记录纸写好后交给考评员阅卷评分留存；（6）时间到应立即停止测量和计算操作,整理仪器和器材离开操作场地。

5.否决项：定位分坑错误或损坏测量仪器否决操作考核评分标准表(考评员用)省电力行业【农网配电营业工】职业技能鉴定操作考核评分表 (考评员评分用)准考证号操作开始时间结束时间直线塔、矩型铁塔基础施工定位（分坑）测量操作记录纸测量计算记录人：矩形塔的基础分坑方法如图所示图：矩形塔的基础分坑由上图中所示的关系可知： y yE 2245sin 210==)(2245sin )(212a y a y E +=+=)(2245sin )(211a y a y E -=-=当X=Y 时，矩形塔就变成方形塔，所以方形塔只是矩形塔的一种特殊情况，利用此种分坑方法对方形塔的基基础进行分坑时，E0在AC 、CB 、BD 、DA 的中点。

分坑方法及步骤 1）将仪器安置在O 点，从O 点的前后起沿线路中心线量水平距离(x+y)/2,分别得A1、B1两点，在垂直线路中心线的方向以同样的距离，分别定出C1、D1两点。

2）从C1点起，在CA 方向线上量水平距离E1与E2，分别得1、3两点，取2 a 线长，使其两端分别与1、3两点重合，在此线的中间把线拉紧得点2，折向DA 的另一侧得点4。

3）用同样方法，分别定出另外三个塔坑。

(一)分坑的工具和材料皮尺(30m) 粗铁丝钎(长30cm)6支 石灰粉 细铅丝(22#)铁锹 直角尺(或丁字尺) (经纬仪、标杆：特殊杆塔分坑用)线路平、断面图 线路走向图 杆塔一览图 分坑图 定位图经纬仪使用：架镜、对中、整平、瞄准（聚焦）、测量分坑将三角架取出，松开脚中螺丝，拉开与肩同高（略低于肩），紧上脚中螺丝，双手分握两只脚，前倾将另一脚向前伸出，离中心点50厘米着地，拉开后两只脚成三角对立，从上面圆孔望下，见中心点；取经纬仪，需用手托住底部，架于三角架上，旋上底部螺丝，从孔中看地面，对准中心点，调节脚的高度使之水平（大概即可），先调人站的水平，再旋转90度调平，误差部分用经纬仪上螺丝微调。

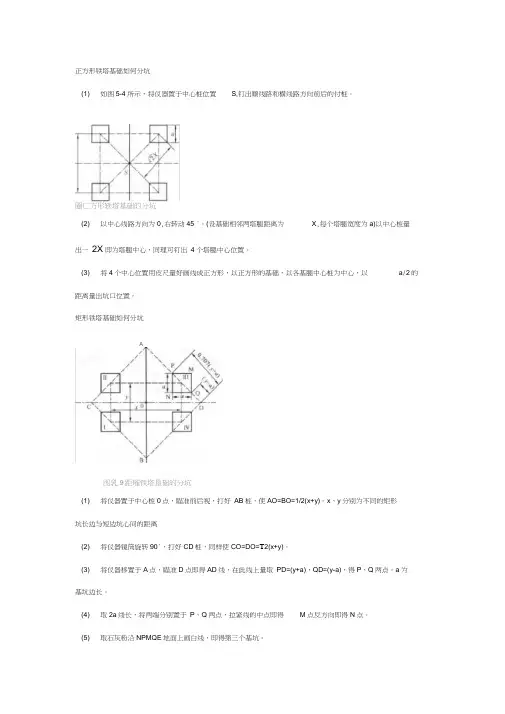

正方形铁塔基础如何分坑
(1) 如图5-4所示，将仪器置于中心桩位置S,钉岀顺线路和横线路方向前后的付桩。

圈匸方形轶塔基础的分坑
(2) 以中心线路方向为0,右转动45 °。

(设基础相邻两塔腿距离为X,每个塔腿宽度为a)以中心桩量出一2X即为塔腿中心，同理可钉出4个塔腿中心位置。

(3) 将4个中心位置用皮尺量好画线成正方形，以正方形的基础，以各基腿中心桩为中心，以a/2的距离量岀坑口位置。

矩形铁塔基础如何分坑
A
图乳9距璀铁塔垦础的分坑
(1) 将仪器置于中心桩0点，瞄准前后视，打好AB桩，使AO=BO=1/2(x+y)。

x、y分别为不同的矩形
坑长边与短边坑心间的距离
(2) 将仪器镜筒旋转90°，打好CD桩，同样使CO=DO=T2(x+y)。

(3) 将仪器移置于A点，瞄准D点即得AD线，在此线上量取PD=(y+a)，QD=(y-a)，得P、Q两点。

a为
基坑边长。

(4) 取2a线长，将两端分别置于P、Q两点，拉紧线的中点即得M点反方向即得N点。

(5) 取石灰粉沿NPMQE地面上画白线，即得第三个基坑。

(6) 将仪器镜筒从D点旋转90°，可观测到C点，同样从AC线上可以画出第二个基坑白粉线。

(7) 将仪器置于B点，以同样方法画第一个和第四个基坑。

(8) 复核图纸及整个塔基尺寸，完全正确无误后，用铁锹沿粉线在四周挖土。

(9) 在AD线上，若自A点开始量取P、Q两点，使AP=(x-A)，AQ=(x+a)，同样可得基坑的四角
NPMQ从B 点起量亦相同。

项目1 分坑测量1 工作任务要求作业人员在选定的操作场地，按照作业程序完杆塔基础分坑测量工作。

2作业准备2.1人员准备测工1名，要求能熟练掌握全站仪；辅助测工2名，记录数据、立标尺及钉桩画线。

2.2 工具准备全站仪一台（含备用电池），棱镜及棱镜杆各一套，钉锤一把，木桩、小钉子若干，皮尺一圈，锄头和砍刀各一把，石灰粉，个人安全工具。

3分坑测量3.１直线杆塔分坑测量 3.１.１直线双杆分坑测量将全站仪操平置于杆位中心桩O 上，前视相邻杆塔中心桩，置零后，钉出顺线路方向的前后辅助桩(应量取中心桩到辅助桩的距离，以便中心桩丢失后找回中心桩，下同)。

将照准部旋转90°，在线路左右两侧钉辅助桩AB 以供底盘找正用（辅助桩钉立位置以不被基坑挖出的泥土埋深为准）。

沿AB 方向量取OM=0.5×（L-a ），ＯＮ＝0.5×（L+a ）/得到M 点和N 点，然后在皮尺上取1.62a 长度，将零点置于M 点，1.62a 置于N 点先，在0.5a 处拉紧皮尺得到点1，反方向拉紧皮尺得到点2，再在1.12a 处拉紧皮尺得到点3，反方向拉紧皮尺得到点4。

取石灰粉沿1234各点在地面上画白线，即杆坑开挖线。

用同样的方法钉出另一杆坑。

3.１.2直线方形铁塔基础分坑a. 将全站仪操平置于中心桩O 点上，照准相邻杆塔，置零后钉出顺线路方向的前后辅助桩。

b. 将照准部旋转45°，沿视线方向钉辅助桩c(应考虑基坑开挖的土方堆不到的地方)。

倒镜钉出a桩，再将照准部旋转90°，在正倒镜的方向上订出b和d的桩，四只桩均为铁塔基础对角线的控制桩。

c. 镜筒回转到45°，在OC上取O1=0.707×（基础根开－a），O3=0.707×(基础根开+a)。

（注：a为坑底边长，下同。

）d. 在皮尺上取2a长度，将两端分别置于1、3两点，拉紧线段中心点即得2点，反方向拉紧线段中心即得4点。

一、路径复测施工测量前,必须对所有的仪器和测量用量进行全面检查和核对,并熟悉有关图纸和说明。

为保证工程质量，必须由持有操作证的测工对所有桩位进行测量。

（一）在路径复测过程中，当发现有下列情况时，应查明原因并予以纠正：（1）以设计钉立的两个相邻直线桩为基准，顺线路方向偏差大于50㎜时；（2）当采用经纬仪视距法复测距离时，顺线路方向两相邻塔位中心桩间的距离与设计值的偏差大于设计档距的1%；（3）转角的角度值，用方向法复测时对设计值的偏差大于1度30分。

（二）施工测量时，应对下列几处地形标高进行重点复测：（1）地形变化较大,导线对地距离有可能不够的地形凸起点的标高；（2）杆塔间被跨越物的标高；（3）相邻杆塔位的相对标高,复测与设计值比偏差不应超过0.5M,超过应上报设计单位查明原因予以纠正。

施工测量时，应根据杆塔位的中心桩位置订出必要的辅助桩，作为施工及质量检查的依据，应尽量保留杆塔位的中心桩，施工时留不住的杆塔位中心桩，心须对其定点的辅助桩位置作记录，以便恢复该中心桩。

各塔位的各腿地形高差也应复测，与设计不符的应通知技术部门和设计单位，以便复核接腿的长度和基础配置等。

（三）杆塔位中心桩移桩的测量精度应符合下列规定：（1）当采用钢卷尺直线量距时，两次测量之差不得超过量距的1%；（2）当采用测距法测距时，再次测量之差不得超过量距的5%；（3）当采用方向法测量角度时，两测回测角度之差不得超过1度30分。

全线路径复测过程必须填写记录和关键工序把关卡，关键工序把关卡应带到施工现场填写。

填写必须认真，谁操作谁填写，作为施工检查资料。

二、杆塔定位与分坑1、杆塔定位的工具与资料经纬仪 1台标杆 2支木桩若干大木锤或8磅铁锤 2只圆钉（1.5寸）若干钢尺（30―50m） 1盘指挥旗 2面小旗若干望远镜 1架细铅丝（22#）若干红漆 1桶毛笔若干杆塔明细表杆塔一览图杆塔定位图线路走向图线路平、断面图2、杆塔定位的要求与方法（1）根据设计单位提供的线路平、断面图和杆塔明细表，核对现场导线桩，从始端杆桩位开始安置经纬仪，向前方逐基定位。

铁塔基础复测及分坑施工作业指导书1.1线路复测及分坑质量要求1.1.1测量仪器和量具使用前必须进行检查。

经纬仪最小角度读数不应大于1′。

1.1.2分坑测量前必须依据设计提供的数据复核设计给定的杆塔位中心桩，并以此作为测量的基准。

1.1.3以相邻直线桩位基准，其横线路方向偏差不应大于50mm。

1.1.4用经纬仪视距法复测时，顺线路方向两相邻杆塔位中心桩间的距离与设计值的偏差不应大于设计档距的1%。

1.1.5转角桩的角度值，用方向法复测时对设计值的偏差不应大于1′30″。

1.1.6如下危险点处的标高应重点复核：①导线对地距离有可能不够的地形凸起点的标高；②杆塔位间被跨越物的标高；③相邻杆塔位的相对标高。

实测值与设计值的偏差不应大于0.5m。

1.1.7设计交桩后个别丢失的杆塔中心桩，应按设计数据予以补钉，其测量精度应符合下列要求：①桩之间的距离与高程测量，可采用视距法同向两测回或往返各一测回法测定；②测距相对误差，同向不应大于1/200，对向不应大于1/150；1.1.8杆塔中心桩的测量精度应符合下表要求：1.1.9分坑时，应根据塔位中心桩的位置钉出必要的、作为施工及质量控制的辅助桩，其测量精度应能满足施工精度要求。

施工中保留不住的杆塔位中心桩，必须钉立可靠的辅助桩并对其位置作记录，以便恢复该中心桩。

1.2基础布置示意图（见下页）1.3分坑示意图及基础分坑尺寸明细表：线路方向线路方向岱家山变电站横担方向正方形基础分坑示意图矩形基础分坑示意图°°1.4杆塔明细及基础配置表（见下页）杆塔明细及基础配置表工程名称：220KV岱环线大修改造工程（0#～11#）1.6铁塔基础分坑尺寸明细表（见下表）铁塔基础分坑尺寸明细表1.7铁塔基础浇制尺寸明细表（见下页）铁塔基础浇制尺寸明细表1.8铁塔基础根开地脚螺栓间距及型号表（见下页）。

输电线路⼯程铁塔基础施⼯⼭区全⽅位⾼低腿分坑及找正⽅法⼭区矩形（正⽅形）插⼊式⾼低腿基础找正问题由于我们的施⼯队员在⼭区进⾏矩形（正⽅形）插⼊式⾼低腿基础施⼯的经验⽐较少，为了保证插⼊式基础的⼏何尺⼨符合优良标准。

我们和施⼯队的技术⼈员在项⽬部研究⽅法，确定出了主⾓钢顶端斜距+坡⽐的施⼯⽅法。

具体⽅法如下：1.把仪器安放在基础中⼼桩位置调好后，把各基坑的坑地进⾏操平。

2.根据主⾓钢顶端正侧⾯根开，算出该腿主⾓钢顶点与线路⽅向的夹⾓。

把仪器转到此⽅向。

3.根据主⾓钢顶端半对⾓线，计算出⾓钢顶端与仪器中⼼的距离。

（22HS＝），⽤钢尺调整此距离，⽤⽀撑架S⾓钢顶与仪中⼼⾓钢顶端半对⾓仪器⾼正侧⽅向上固定主⾓钢。

（见下图）矩形与正⽅形全⽅位⾼低腿基础找正⽰意图4.然后⽤锤球检查调整主⾓钢正侧⾯坡⽐。

5.当满⾜顶端斜距与正侧⾯坡⽐后，再检查⼀次⾼差。

6.重复上⾯的3.4.5步骤，⼤约三次就把主⾓钢找好了。

7.最后根据主⾓钢顶端半对⾓线对正侧两⾯的⾓度差来控制⾓钢的偏扭。

当第⼀基矩形（正⽅形）插⼊式⾼低腿基础找好后，我们向其他施⼯班组推⼴了此⽅法。

2.2降基⾯、分坑测设2.2.1在上述线路复测没有问题后⽅可进⾏降基⾯和分坑测设。

2.2.2对于转⾓塔和需降基⾯的塔位中⼼桩，应在施⼯测量时在可靠位置上钉⽴辅助桩并做好记录，画好辅助桩简图，标出桩的相对位置和精确距离，以确保中⼼桩准确恢复。

2.2.3施⼯基⾯的测量⽅法，是⽤经纬仪测⾼程⽅法，根据设计给定的降基⾯数值及附近地势，给出降基⾯的范围桩。

另外，横线路必须钉⽴辅助桩，移出塔位中⼼桩(或标记)，记录与中⼼桩的相对标⾼，以便检查衡量降基⾯的情况及降基⾯后恢复塔位中⼼桩。

◆⽤以上⽅法补钉的辅助桩必须牢固可靠，能保存到⼯程结束。

桩顶⾯⽤⼩钉标出精确位置和⽅向，将来以桩⾯上的⼩钉为准。

基础分坑所钉的位移桩和辅助桩2.2.4本⼯程的基⾯开⽅并⾮是指降低塔位中⼼桩所引起的，⽽是指由于清理每条腿基础施⼯作业⾯⽽发⽣的⽅量，本⼯程施⼯时，应尽量减少基⾯开⽅，以保护⼭区植被，防⽌⽔⼟流失，每条腿基础施⼯作业⾯下左图所⽰，岩⽯基础内边坡a值⼀般为1.0m,清理施⼯作业⾯时不能随意加⼤。

基础工程质量检查方法基础工程质量检查方法及要求为确保本工程质量标准 , 并依据 110～500kV架空电力线路工程施工质量及评定规程要求，采用正确的检查方法，对施工质量进行逐项检查，是如实反映施工质量优劣及改进施工质量的必要依据，也是施工记录真实性的体现。

为创建 110kV 临耿线线路工程，采用正确的质量检查方法是非常必要的。

因此， 110kV孟定输变电二期工程项目监理部结合本工程施工特点进行编写。

以下为基础工程质量检查方法，要求所属施工单位在检查过程中 , 统一以下检测方法。

前提条件：1、施工过程所有中心桩及辅助桩必须保留。

2、必须使用经检验合格的测量器具。

一、基础坑深检查：铁塔基础坑深是以设计的定位高差 a 为准与基础高度之和。

H= a+基础高度二、基础埋深检查：。

以基坑边最低点至坑底高度h1H：基础坑深中心桩a：定位高差a h：基础高度H h1：基础埋深h1 h若基础坑深满足设计要求，埋深未能满足设计要求，则必须通过设计进行处理。

三、转角及耐张塔预偏：转角及耐张塔根据设计要求，对受压基础采用提高顶面高度的方法（地脚螺栓式），四个基础顶面要抹成斜面，以改善铁塔结构受力状态。

对于角钢插入式基础，则要求插入式角钢在受压基础操平印记(基础顶面位置 )提高高度。

( 下图 )中心桩四、立柱断面尺寸检查：100100A100100以基础两对边向内 100mm 处进行测量，平行两条边分别测量取平均值为立柱断面的一个尺寸，用同样方法取得另一个断面尺寸数据。

五、同组地脚螺栓中心与立柱中心偏移值检查：用立柱断面尺寸检查方法，以 1/2 边长找出立柱各边中心点，画出“十”字线，十字交点即为立柱中心点 O。

以弦线连两对角地脚螺栓根部相对边缘，其交点即为同组地脚螺栓中心点 O1。

如立柱中心点 O与地脚螺柱中心点O 重合O1证明无偏差，如不重合则OO两中心点距离即为O1 1同组地脚螺栓中心与立柱中心偏移值。

六、地脚螺栓露出基础顶面高度检查：以弦线连两对角地脚螺栓顶部中心，测量基础中心点弦线高度即为地脚螺栓露出基础顶面高度值。
