在交流电中，相位是反映交流电任何时刻的状态的物理量。
定期对电气设备的相位进行检查，一是防止在线路进行并列时发生相间短路，二是在线路自动装置动作时，因动作时间短或线路较长呈容性，发生由于不同相，而造成对下级三相用电设备的冲击。
相序表和核相器是最常用来检测相位的仪器。
同为检查相位的仪器，无论是从适用范围、还是测试原理方面，都有着很大的区别。
适用范围
相序表可检测工业用电中出现的缺相、逆相、三相电压不平衡、过电压、欠电压五种故障现象，并及时将用电设备断开，起到保护作用。
无线高压数字核相仪，应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能。
测试原理
相序表内部结构类似三相交流电动机，有三相交流绕组，和非常轻的转子，可以在很小的力矩下旋转，而三相交流绕组的工作电压范围很宽从几十伏到五百伏都可工作。
测试时，依转子的旋转方向确定相序。
也有通过阻容移相电路，使不同相序就有不同的信号灯显示相序。
高压核相仪具备很强的抗干扰性，设备在工作过程中将被测高电压相位信号由采集器取出，经过处理后直接发射出去。
由核相仪接收并进行相位比较，对核相后的结果定位。
简单来说，当相序对了，相序表的继电器就吸合；相序不对，相序表的继电器就不吸合。
三相电源中有A相、B相、C相，假如按ABC相序电源接入电动机，电动机是正转，则按ACB相序电源接入电动机，电动机就是反转。
为了防止电动机反转，加入相序表来防止进来电源相序反相，造成电动机反转。
用一句话来说明核相仪与相序表的区别，即相序表是测同一侧的A、B、C相，而核相仪则是测试对应项，A相测对应A相，B相测对应B相，C相测对应C相。
工作票中定义、术语、编号原则及各级人员的安全责任定义、术语。
操作指令：值班调度员对其管辖的设备进行变更电气接线方式、事故处理以及设备状态改变而发布的立即操作的指令(分为逐项操作指令和综合操作指令)。
操作许可：电气设备在变更状态操作前，由场、站值长或班长、地调调度员提出操作要求，在取得省调值班调度员许可后才能操作。
操作后应汇报。
操作任务：指对该设备的操作目的或设备状态改变。
操作要求：该设备在操作前提出的要求。
合环：将电气环路用开关或刀闸闭合的操作。
解环：将电气环路用开关或刀闸断开的操作。
并列：将发电机(或两个系统)经用同期表检查同期后并列运行。
解列：将发电机(或一个系统)与全系统解除并列运行。
强送：设备故障跳闸后未经检查即送电。
强送成功: 设备故障后，未经详细检查或试验，用开关对其送电成功。
试送: 设备检修后或故障跳闸后，经初步检查再送电。
冲击合闸: 新设备在投入运行时，连续操作合闸，正常后拉开再合闸。
(一般线路三次，主变五次，母线一次)。
跳闸: 设备(如：开关、主汽门等)自动从接通位置变为断开位置.放电: 设备停电后，用工具将静电放去。
充电: 不带电设备与电源接通，但设备没有供电(不带负荷)。
核相: 用校验工具核对带电设备的两端相位。
试相序: 用校验工具核对电源的相序。
短接(跨线)：用临时导线将开关或刀闸等设备跨越旁路。
倒母线：指双母线互相倒换。
校验：对自动装置、继电保护装置进行预先测试检验是否良好。
冷倒：开关在热备用状态，先断开×母线刀闸，再合上×(另一组)母线刀闸。
信号复归：继电保护动作的信号牌恢复原位。
开机：将发电机开动。
停机：将发电机停下。
数字称谓：“零、一、二、三、四、五、六、七、八、九”在设备名称或编号中的统一称谓分别为“洞、幺、两、三、四、五、六、拐、八、九”。
工作票的编号(一)工作票必须编号。
工作票的编号应有两种，一种为工作票的自身顺序号，在票面左上角标示，标示为“No. ×××××”；一种为工作票在执行时，由运行人员编写，在票面右上角标示。
配电线路核相知识的了解配电线路核相，是核对相序？核对相位？还是两者都核？若相序不相同，则通过调相解决。
若相位不同呢，该怎样解决？实际情况会发⽣相位不⼀样的情况吗？原因是什么？我国电⼒系统的三相都按“黄绿红”排列，施⼯时都会对准颜⾊相标，基本上不会错（相）；但施⼯规范和交接试验标准上要求“⼀次核相”，经核相正确后才能正式投运。
虽核相是在送上电后才能做的事，但在核相正确以前，不能算交接，更不能并列运⾏（主要是防⽌系统因错相⽽短路），造成电⼒系统⼤事故。
核相：A-A对相⽆电压，同样B-B对相也是⽆电压，错相时就有线电压！这就是核对相位，当相位正确时，就不必核相序了。
但有时会因系统不同相（通常是主变是Y输出与另⼀主变Δ输出，会发⽣相差30度），核相时电压不为0，最⼩有⼀半的线电压，最⼤会有1.15倍线电压！核相时以三个最⼩电压的为同相，为了防⽌核相错误，对⼆个电源核相序，相序⼀致并有⼀组最⼩电压对上，说明三组最⼩电压已对上，系统虽不能并列，相序⼀致就可以了。
通常地⽅核相，核的就是相序，不是相位差！核相时以三个最⼩电压的为同相？问⼀下三个最⼩电压是什么？核相就是测量电压，⼆路电源各有三个相（A1、B1、C1和A2、B2、C2），如A1与另⼀条线路可测量出三个电压数据，同样，B1也可测量出三个电压数据，总共可测量出9个电压数据。
这9个电压数据中，相对应的三个最⼩数据，它们是同相。
完全同相的最⼩值是0，相差30度的最⼩值是1/2相电压。
相位⾓是如何定义和判定。
如果相序反了那么他们的夹⾓关系式怎么样的？⾸先，相位和相序是两个概念：相位是反映某个量（如电压、电流等）瞬时位置或瞬时值的，⽽相序是反映⼏个量之间的同步关系。
也就是说，如果相序反了，夹⾓也可能不变。
因此，在实际中，要正确知道三相电压的关系，必须既测量相位（线间电压），⼜要测量相序（三相同步关系）。
两个不同电源并⽹相序要求：只要都是正相序就可以通过检同期并⽹。
核相⽅法新发电站并⽹，新变电站投产前，经常要做核相试验，现场所说的核相，包括核对相序和核对相位。
核对相序，主要是为了发电机、电动机的正常⼯作。
在电⼒⽣产实践中，发电机并⽹前必须做核对相序的试验，相序不对，发电机是⽆法并⽹的，强⾏并⽹会造成设备损坏。
在电⽹的改造中，也应该注意保持电⽹原有的相序，以免给⽤户带来⿇烦。
1 核对相序的⽅法对发电机、电动机的转⼦，按出⼚要求的正、负极接⼊励磁电流，检查发电机、电动机的定⼦引出线中的A、B、C相，按次序往电⽹端核对，同时找出调换相序的地⽅，如果电⽹的相⾊正确，核相成功的机率就⼤。
对于电动机核相，通电试⼀下，看转动⽅向即可确定相序。
对于发电机核相，则需要采取如下⽅法：(1) 核对⼆次相位。
可采⽤⼆次核相法，即⽤同⼀电源加在待核相两组PT⾼压侧，然后⽤电压表在各组PT低压侧检查A、B、C三相，如相电压为60V左右且均匀，再分别检查两组PT低压同相电压差是否近视为零，异相电压差是否为100V左右。
如果这些都符合要求，则说明⼆次相位正确。
在发电现场⼆次核相时，⼀般解开发电机⾼压电缆，⽤⽹电加在机端PT与母线PT上，然后核对⼆次相位是否正确。
(2) 核对⼀次相序。
使发电机转起来接近额定转速，启励并调节励磁电流使机端电压接近母线电压，调节出⼒使发电频率接近50HZ。
如果在已核对好⼆次相位的机端PT与母线PT上，⽤相序表或多功能相位仪核对机端PT与母线PT相序⼀致，则该发电机即可并⽹。
2 核对相位的⽅法2.1 使⽤站内两组PT核对相位(1) 在⼤、中型变电站，可利⽤同⼀电压等级上的两段母线上的PT核对相位。
⽤⼆次核相法核准相位，然后⽤⼀次核相法核准⼀次相位。
所谓⼀次核相法，是将待核的两个电源分别送到两段母线PT上，先⽤相序表核准两组PT低压相序是否⼀致，然后⽤电压表分别测量两组PT低压侧，A、B、C相之间，如果同相电压差应近似为零，异相电压差应为100V左右，证明两个电源具有相同的相位。

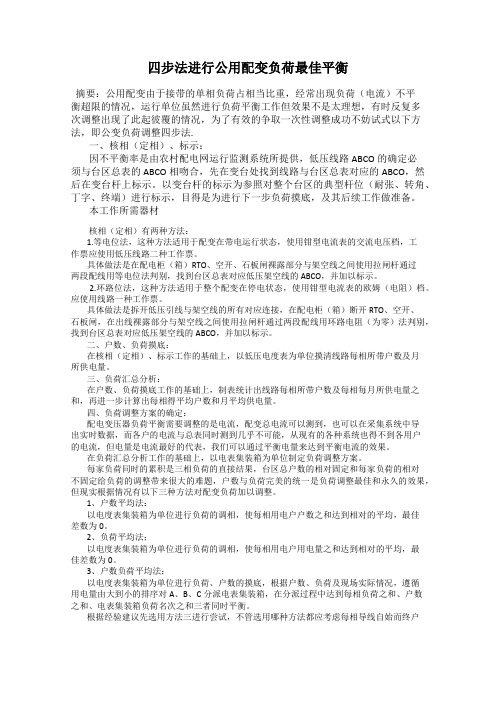

四步法进行公用配变负荷最佳平衡摘要：公用配变由于接带的单相负荷占相当比重，经常出现负荷（电流）不平衡超限的情况，运行单位虽然进行负荷平衡工作但效果不是太理想，有时反复多次调整出现了此起彼覆的情况，为了有效的争取一次性调整成功不妨试式以下方法，即公变负荷调整四步法.一、核相（定相）、标示：因不平衡率是由农村配电网运行监测系统所提供，低压线路ABCO的确定必须与台区总表的ABCO相吻合，先在变台处找到线路与台区总表对应的ABCO，然后在变台杆上标示。
以变台杆的标示为参照对整个台区的典型杆位（耐张、转角、丁字、终端）进行标示，目得是为进行下一步负荷摸底，及其后续工作做准备。
本工作所需器材核相（定相）有两种方法：1.等电位法，这种方法适用于配变在带电运行状态，使用钳型电流表的交流电压档，工作票应使用低压线路二种工作票。
具体做法是在配电柜（箱）RTO、空开、石板闸裸露部分与架空线之间使用拉闸杆通过两段配线用等电位法判别，找到台区总表对应低压架空线的ABCO，并加以标示。
2.环路位法，这种方法适用于整个配变在停电状态，使用钳型电流表的欧姆（电阻）档。
应使用线路一种工作票。
具体做法是拆开低压引线与架空线的所有对应连接，在配电柜（箱）断开RTO、空开、石板闸，在出线裸露部分与架空线之间使用拉闸杆通过两段配线用环路电阻（为零）法判别，找到台区总表对应低压架空线的ABCO，并加以标示。
二、户数、负荷摸底：在核相（定相）、标示工作的基础上，以低压电度表为单位摸清线路每相所带户数及月所供电量。
三、负荷汇总分析：在户数、负荷摸底工作的基础上，制表统计出线路每相所带户数及每相每月所供电量之和，再进一步计算出每相得平均户数和月平均供电量。
四、负荷调整方案的确定：配电变压器负荷平衡需要调整的是电流，配变总电流可以测到，也可以在采集系统中导出实时数据，而各户的电流与总表同时测到几乎不可能，从现有的各种系统也得不到各用户的电流，但电量是电流最好的代表，我们可以通过平衡电量来达到平衡电流的效果。
核相：是指在电力系统电气操作中用仪表或其他手段核对两电源或环路相位、相序是否相同。
也就是在实际电力的运行中，对相位差的测量。
新建、改建、扩建后的变电所和输电线路，以及在线路检修完毕、向用户送电前，都必须进行三相电路核相试验，以确保输电线路相序与用户三相负载所需求的相序一致。
核相是针对二路电源而言的。
二路电源需要向同一个用电设备供电时，在投入时，要在并列点进行核相。
若二路电源需要并列倒电时，若不核相，由于安装接线错误，可能出现相序（相位）不一致，引起短路事故，影响正常供电。
若二路电源需要停电倒电时，若不核相，可能由于相序不一致，引起三相设备的非正常运行，如电机的反转。
因此，在第二路电源投入时，一定要与第一路电源进行核相。
核相方法：
对0.4KV系统，一般用万用表进行核相；
对3-35KV中性点非接地系统，一般用专用高压定相杆进行核相；
对110KV及以上中性点直接接地系统，一般用PT进行核相。
定相：是指在电力系统中新建、改建的线路或变电站在投运前，核对三相标志与运行系统是否一致。
相序：就是相位的顺序，是交流电的瞬时值从负值向正值变化经过零值的依次顺序。
电力调度常用术语（附录五）附录五电力调度常用术语一、设备状态1、运行：对于电气设备，其相应断路器和隔离开关（不包括地隔离开关）在合上位置。
2、热备用：对于线路、母线、发电机、变压器、等电气设备，其断路器两侧隔离开关在合闸位置、断路器在分闸位置，相关接地隔离开关断开。
3、冷备用：对于线路、母线、发电机、变压器、互感器等电气设备，其断路器在断开位置，有关隔离开关在断开位置。
4、检修：对于电气设备，相应的隔离开关（不包括接地隔离开关）在断开位置，并按《电业安全规程》已作好安全措施。
二、调度管理1、调度管辖范围：指调度机构管理的系统设备范围。
2、调度指令：指调度员根据电网授权，为维护电力系统、矿区或矿井供电安全、优质、经济运行，根据系统实际运行和矿区、矿井供电需要，向调度对象发布的旨在贯彻某种调度意图的各种指令的总称。
例如将某矿井降压站35KV 主用电源倒至备用电源供电的指令，或自备电厂某台机组退出运行、限电指令等。
3、直接调度：电力调度对矿井降压站或对内部供电的设备直接进行调度管理；矿井降压站（自备电厂）对以下变配电所直接进行的调度管理。
4、委托调度即调度机构将其调度管辖的设备委托第三方进行调度管理。
5、许可调度指由下级调度对其调度管辖的设备进行调度管理，但需要征得上级调度的许可。
三、保护装置1、调整：保护装置定值2、动作：保护装置（过电流、速断、主变压器差动保护，发电机低频解列等），指保护装置动作后作用到跳闸回路。
3、投入：保护装置。
指将保护装置投入跳闸。
4、退出：保护装置。
指将保护装置退出。
5、投入信号：指保护装置已运行，其跳闸出口未投。
四、运行调整1、调整：电气参数（如频率、电压、电流、有功、无功等）、变压器或消弧线圈分头。
2、投入：无功补偿装置。
3、提高（降低）：电压、用电负荷。
4、加（减）：有功、无功。
5、功率（有功、无功）方向的规定：由线路流向母线规定为“送进”，定为“一”。
由母线流向线路规定为送出”，定为“+”。
核相：是指在电力系统电气操作中用仪表或其他手段核对两电源或环路相位、相序是否相同。
也就是在实际电力的运行中，对相位差的测量。
新建、改建、扩建后的变电所和输电线路，以及在线路检修完毕、向用户送电前，都必须进行三相电路核相试验，以确保输电线路相序与用户三相负载所需求的相序一致。
核相是针对二路电源而言的。
二路电源需要向同一个用电设备供电时，在投入时，要在并列点进行核相。
若二路电源需要并列倒电时，若不核相，由于安装接线错误，可能出现相序（相位）不一致，引起短路事故，影响正常供电。
若二路电源需要停电倒电时，若不核相，可能由于相序不一致，引起三相设备的非正常运行，如电机的反转。
因此，在第二路电源投入时，一定要与第一路电源进行核相。
核相方法：
对0.4KV系统，一般用万用表进行核相；
对3-35KV中性点非接地系统，一般用专用高压定相杆进行核相；
对110KV及以上中性点直接接地系统，一般用PT进行核相。
定相：是指在电力系统中新建、改建的线路或变电站在投运前，核对三相标志与运行系统是否一致。
相序：就是相位的顺序，是交流电的瞬时值从负值向正值变化经过零值的依次顺序。
