图文解说10kV线路核相方法
图文解说10kV线路核相方法
10kV线路通常分为架空线路和电缆线路,下面就这两种线路的核相方法进行仔细的介绍
架空线路我们是采用直接接触核相，属于高压核相，而电缆线路，目前大部分都只能在带电显示器部位核相，属于低压核相
在此我们首先要选用一台合适的无线高压核相仪，来完成此项工作，需要注意核相仪器的选择核相电压在100V以下也可以核相的，因为带电显示器电压很多都是100V，推荐是采用我司生产的TAG-8000无线高压核相仪完成。
10kV架空线路核相
10kV架空线路核相属于高压核相，核相方法如图所示。
将X、Y发射器通过绝缘杆分别挂在所需核相的线路上，接收器就会语音播报核相结果，并显示相位差和矢量图。
10kV电缆线路核相
由于10kV线路多为三相电缆线路，而三相电缆只有在电缆两端的开关柜处才能进行核相，常用核相地点有两处，一处是电缆进线T型接头，另一处是开关柜上的带电显示器。
T型接头处核相属于高压核相，核相方法如图所示，核相时需注意发射器在接触一相的同时，尽量远离其他相，避免距离过近信号干扰。
这种核相方法需打开开关柜的电缆室门，有些五防严格的开关柜是不允许在带电情况下打开电缆室门的，这时就需要在带电显示器上核相。
带电显示器核相属于低压核相，带电显示器黄、绿、红三个端子与开关柜母排和电缆的黄、绿、红三相是一一对应的，核相方法如图所示，将发射器的弯钩端子换成预配的尖头端子，直接插入带电孔，同时将发射器尾部接地端(也是充电孔)通过接地线接地，即可核相。
万用表核相的方法
万用表核相是一种用来测试电路中相位关系的方法。
它的原理是通过在电路中放置测量电压的两个探针，然后比较它们的电压值和相位差，以判断电路中各部分的相对相位关系。
具体步骤如下：
1. 首先将万用表选择到交流电压测量档位，根据电路的类型选择合适的测量范围。
2. 打开电路，在其两个电源两端分别插上测量电压的探针。
3. 观察万用表的读数，如果两个探针测得的电压值相等且为正值，则表示这两个点处于同一电位，相位相同；如果电压值相等但为负值，则表示相位相反；如果电压值不相等，则表示它们之间存在电势差，无法判断相位关系。
4. 根据电路的结构，可以将电路按照不同的部分进行划分和测量。
比如，在串联电路中，可以通过测量每个电阻器两端的电压来判断相位关系；在并联电路中，可以选择测量电路的不同分支处的电压来确定相位关系。
5. 测量完成后，记得将万用表选择到关闭状态，并将探针从电路中拔出。
三相电源核相方法
嘿，你知道三相电源核相是啥不？这可是个超重要的事儿呢！就好比给电路找对小伙伴，要是核相不对，那可就乱套啦！那三相电源核相咋弄呢？首先，准备好核相仪，这就像战士上战场得有好武器一样。
把核相仪分别接到三相电源的不同相线上，仔细观察核相仪的显示。
要是显示相位一致，那就妥啦！要是不一致，那可就得赶紧找问题。
核相的时候一定要小心哦，可不能马虎大意。
这就像走钢丝，得小心翼翼的。
要是不小心弄错了，那后果可不堪设想。
三相电源核相过程中安全性那是杠杠的。
只要你严格按照步骤来，就不会有啥大问题。
就像开车遵守交通规则一样，安全得很。
稳定性也不用说，核相正确了，电路才能稳定运行。
不然一会儿这出问题，一会儿那出问题，多闹心啊！
那三相电源核相都啥应用场景呢？工厂里、建筑工地上，到处都能用得上。
它的优势可多啦！能保证设备正常运行，提高工作效率。
这就像给机器吃了颗定心丸，让它们能好好干活。
我给你说个实际案例哈。
有个工厂，一开始设备老是出问题，找了半天原因，最后发现是三相电源核相不对。
调整之后，嘿，设备立马正
常运行了，生产效率也提高了不少。
三相电源核相真的很重要，一定要认真对待，可不能掉以轻心。
只有核相正确了，才能让电路稳定运行，让设备好好工作。
电容器的二次回路核相及接线
一、核相的定义和作用
核相是指电容器二次回路中，通过改变接线方式使电容器的二次侧电压、电流和相序与主回路中的电压、电流和相序相一致的一种操作。
核相的目的是为了保证电容器与主回路之间的相位关系一致，从而确保电容器能够正常工作。
二、核相的方法
核相的方法主要有两种：交换相序和改变接线。
1.交换相序：通过交换主回路中的两根电源线的位置，可以改变主回路的相序，从而达到与电容器二次回路相位一致的效果。
2.改变接线：通过改变电容器二次回路中的接线方式，可以使电容器与主回路中的相位一致。
三、核相的实施步骤
核相的实施步骤如下：
1.首先确保主回路中的电源已经断开，并采取相应的安全措施。
2.根据实际情况选择合适的核相方法：交换相序或改变接线。
3.对于交换相序的方法，将主回路中的两根电源线交换位置。
4.对于改变接线的方法，根据需要重新连接电容器二次回路中
的接线。
5.核相完成后，根据需要重新接通主回路电源，并进行必要的
检测和调试。
四、注意事项
在进行核相操作时，需要注意以下事项：
1.在核相前，一定要确保主回路的电源已经断开，并采取相关的安全措施，以防止电流的危险。
2.核相操作应由专业人员进行，避免操作错误导致电路故障。
3.核相后需要进行必要的检测和调试，以确保电容器能够正常工作。
4.核相过程中，应根据电容器和主回路的具体情况选择适当的核相方法。
以上是关于电容器的二次回路核相及接线的说明。
通过核相操作，可以保证电容器与主回路的相位一致，从而确保电容器的正常工作。
配电网核相方法及核相异常原因分析摘要：为保证配电网安全稳定运行，满足三相负载用户用电需求，在配电网新建或改造工程竣工送电前，及在线路检修完成向用户送电前，都必须进行三相线路核相试验，相序和相位核对无误后，方可进行送电操作。
本文从理论分析和生产实例入手，总结介绍正确的配电网核相方法，并分析配电网核相异常原因。
关键词：配电网；核相；原因分析1 引言随着社会经济快速发展，全社会对电力需求量日益增长，对电网安全性和可靠性要求日益提高。
核相是指通过仪表或其他检测方法确定两路电源的相位和相序是否相同。
为保证设备和线路安全稳定运行，防止在不同电源合环或并列时，因为相位相序不同导致非同相合闸，引起相间短路故障，造成严重的设备和人身事故。
因此，在新建或改造的配电网设备和线路竣工投运前和线路检修完成向用户送电前，必须进行核相，相序相位核对无误后，方可进行送电操作。
此外，在两路电源分列运行，转供电之前必须进行核相工作，避免因相序不同导致用户三相电机反转，造成用户设备和产品损坏。
在进行核相试验时，不仅要保证一次设备相位和相序相同，而且还要保证二次设备相位和相序相同，否则可能导致非同期并列问题。
2 核相方法根据电压等级分类，核相方法可分为低压核相、高压一次核相和高压电压互感器（PT）二次核相。
根据核相时是否直接接触被核定电源导体，核相方法可分为直接核相法和间接核相法。
直接核相法是指核相工具直接接触电源导体，以此来核对两电源的相序相位是否一致。
直接核相法一般适用于110kV及以下电压等级的核相工作，核相时直接将核相装置接触待核相的线路两端。
在使用直接核相法进行核相时，由于核相装置与高压线路直接接触，具有一定的危险性，对核相工作人员的数量和技能水平要求较高。
间接核相法是指核相工具通过测定电压互感器二次回路的相位相序，间接判断一次侧相位相序是否一致。
使用间接核相法进行核相作业时，需要工作人员熟悉二次回路接线，若电压互感器接线错误，将会得到错误的核相结果。
核相的原理和方法
核相是一种用于测量材料中结构性缺陷或晶格畸变的方法。
它通过对材料的电子、中子或X射线进行散射实现。
核相提供了关于材料中原子排列、晶格参数、位错、晶界和畸变等信息。
核相的原理基于布拉格方程，该方程描述了入射波和散射波之间的干涉条件。
根据布拉格方程，当入射波的波长、散射角和晶格间距满足特定的关系时，会产生强烈的散射信号。
通过测量散射信号的强度、角度和能量，可以推断出材料的结构参数。
核相的方法可以分为电子核相、中子核相和X射线核相。
电子核相是利用电子束的散射来研究材料的结构。
电子束的波长非常短，因此能够提供高分辨率的结构信息。
中子核相是使用热中子或冷中子的散射来研究材料的结构。
中子束的散射幅度与原子核的散射长度有关，因此中子核相适用于研究原子核较重的材料。
X射线核相是利用X射线的散射来研究材料的结构。
X射线的波长适中，可以用于研究大多数材料的晶体结构。
在核相实验中，需要确定材料的晶体结构和散射信号的参数。
通常会使用旋转样品的方法，通过旋转样品来改变散射角度，并测量散射信号的强度。
通过对不同角度下的散射信号进行分析，可以推导出材料的晶体结构和缺陷信息。
核相在材料科学和固体物理领域有着广泛的应用。
它可以用于研究材料的微观结构、晶格缺陷和畸变，以及材料的相变和晶体生长过程。
核相还可以用于研究材料的磁性、电性和热性质等。
通过核相的研究，可以深入理解材料的结构与性能之间的关系，并为材料设计和制备提供基础数据和指导。
摇表核相的方法一、摇表核相的准备工作。
1.1 了解摇表。
摇表啊，那可是咱电工的一个好帮手。
这东西学名叫兆欧表，它主要就是用来测量绝缘电阻的。
在核相之前呢，咱得先把摇表整明白。
它有不同的电压等级，像500V、1000V、2500V的，咱得根据实际情况去选用。
要是选错了，那可就像“牛头不对马嘴”，测出来的数据也不准。
1.2 检查摇表。
在使用摇表之前，必须得检查一下。
就像出门前检查钥匙带没带一样重要。
看看摇表的外观有没有损坏，连接线是不是完好无损。
然后把摇表的两条线分开，轻轻地摇动摇表的手柄，看看指针是不是能指向无穷大的位置。
如果指针有问题，那这摇表就不能用，可别“将就凑合”，不然会出大问题。
二、摇表核相的操作步骤。
2.1 接线。
这接线可不能马虎。
把摇表的“L”端接在一相上，“E”端接在另一相上。
就好比给两个小伙伴牵线搭桥一样，要稳稳当当的。
线要接得牢固，要是接得松松垮垮的，就像“三天打鱼，两天晒网”，测出来的数据肯定不靠谱。
2.2 摇动摇表。
接下来就是摇动摇表了。
慢慢地匀速地摇动手柄，一般是按照每分钟120转左右的速度。
这时候就像在和摇表对话，你得有耐心。
要是摇得太快或者太慢，就像唱歌跑调一样，数据就不对了。
一边摇，一边看摇表的指针，指针会指向一个数值，这个数值就是这两相之间的绝缘电阻值。
2.3 记录数据。
看到指针稳定在一个数值之后，就赶紧把这个数值记录下来。
这数据就像宝藏一样珍贵，可不能记错了。
要是记错了，那后面的工作就全乱套了，就成了“一着不慎，满盘皆输”。
三、摇表核相后的注意事项。
3.1 拆线。
测量完了之后，要小心翼翼地把线拆下来。
就像拆礼物一样，轻拿轻放。
线拆下来之后要整理好，不能乱糟糟的，要是弄得像“一团乱麻”，下次再用的时候又得费半天劲。
3.2 摇表的存放。
最后就是摇表的存放了。
把摇表放在干燥、通风的地方，就像给它找个舒服的小窝一样。
可不能把它放在潮湿或者有腐蚀性气体的地方，不然摇表很容易损坏，那就“得不偿失”了。
环网柜核相操作方法
环网柜核相操作方法主要包括以下几个步骤：
1. 确定操作步骤：首先，需要明确操作核相的目的，例如是为了连接电源或是更换设备等，确保操作的目的明确。
2. 关闭电源：在进行核相操作之前，必须先断开电源，确保工作环境的安全。
3. 打开环网柜门：使用相应的工具打开环网柜门，暴露出内部的电气设备。
4. 确认接线情况：通过观察和仪器检测，确认环网柜内部的接线情况，包括电源线和设备线的连线位置。
5. 拔出设备线：先拔出待操作设备的线连接，确保电路处于断开状态。
6. 核相确认：使用合适的测试仪器（如电压表）对环网柜内各个相位进行核相确认，确保每个相位的极性和相位正确。
7. 连接设备线：根据核相确认结果，将设备线连接到正确的相位上，确保电路的连线正确。
8. 关闭环网柜门：核相操作完成后，将环网柜门关闭，确保工作环境的安全。
9. 打开电源：在确保环网柜内部的设备线连接正确后，再次打开电源，使设备供电恢复。
完成以上步骤后，环网柜核相操作就完成了。
在进行核相操作时，应特别注意安全，遵守相关的电气安全操作规范，并使用合适的工具和仪器进行操作。

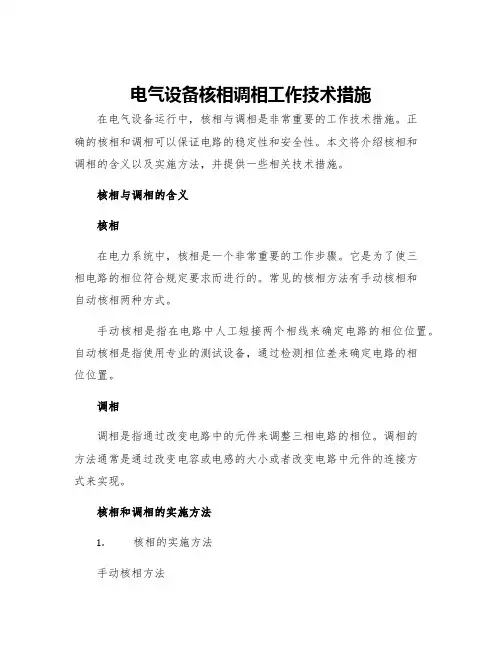

电气设备核相调相工作技术措施在电气设备运行中，核相与调相是非常重要的工作技术措施。
正确的核相和调相可以保证电路的稳定性和安全性。
本文将介绍核相和调相的含义以及实施方法，并提供一些相关技术措施。
核相与调相的含义核相在电力系统中，核相是一个非常重要的工作步骤。
它是为了使三相电路的相位符合规定要求而进行的。
常见的核相方法有手动核相和自动核相两种方式。
手动核相是指在电路中人工短接两个相线来确定电路的相位位置。
自动核相是指使用专业的测试设备，通过检测相位差来确定电路的相位位置。
调相调相是指通过改变电路中的元件来调整三相电路的相位。
调相的方法通常是通过改变电容或电感的大小或者改变电路中元件的连接方式来实现。
核相和调相的实施方法1.核相的实施方法手动核相方法电路停电后，使用万用表或者相序鉴别器来检测电流相序，并记录下每个回路的电压值。
之后在电路中短接两个相线，比如A相和B 相，再打开电源.通过相序检测器来判断A相和B相的相序，如果正常，则接通电路。
如果不正常，则换另外的两个相线继续测试，直到确定所有的相线信息。
最后在信息正确的情况下将电路接通即可。
自动核相方法1)首先，使用相序检测器或者万用表检测电源的相序，记录下来每个相的电压值；2)然后，在三相电源输入端配置一个自动核相装置，将自动核相装置的三根线分别连接电源的三相；3)根据自动核相装置的提示，接入任意三相线，通过检测设备来确定电路中的相序；4)安装好电路中的控制回路后确认相序，将电路接通即可。
2.调相的实施方法•通过更换电容或电感控制调相方法的原理是通过更改电路中电容或电感的大小来调整电路的相位。
通常使用三相变压器或者三相电感线圈作为调整电感。
在调整电感时，安装一个可变电容器，并将它连接到A相和C相之间。
根据电路需求通过改变电容的值来调整电路的相位。
•调整三相电机的连接方式另外，并联运行的三相电机，可以通过其顺时针或逆时针的启动而实现相位调整。
也可以改变三相电机的连接方式来实现相位调整。
电力系统核相方法新发电站并网，新变电站投产前，经常要做核相试验，现场所说的核相，包括核对相序和核对相位。
核对相序，主要是为了发电机、电动机的正常工作。
在电力生产实践中，发电机并网前必须做核对相序的试验，相序不对，发电机是无法并网的，强行并网会造成设备损坏。
在电网的改造中，也应该注意保持电网原有的相序，以免给用户带来麻烦。
1 核对相序的方法对发电机、电动机的转子，按出厂要求的正、负极接入励磁电流，检查发电机、电动机的定子引出线中的A、B、C相，按次序往电网端核对，同时找出调换相序的地方，如果电网的相色正确，核相成功的机率就大。
对于电动机核相，通电试一下，看转动方向即可确定相序。
对于发电机核相，则需要采取如下方法：(1) 核对二次相位。
可采用二次核相法，即用同一电源加在待核相两组PT高压侧，然后用电压表在各组PT低压侧检查A、B、C三相，如相电压为60V左右且均匀，再分别检查两组PT低压同相电压差是否近视为零，异相电压差是否为100V左右。
如果这些都符合要求，则说明二次相位正确。
在发电现场二次核相时，一般解开发电机高压电缆，用网电加在机端PT与母线PT上，然后核对二次相位是否正确。
(2) 核对一次相序。
使发电机转起来接近额定转速，启励并调节励磁电流使机端电压接近母线电压，调节出力使发电频率接近50HZ。
如果在已核对好二次相位的机端PT与母线PT上，用相序表或多功能相位仪核对机端PT与母线PT相序一致，则该发电机即可并网。
2 核对相位的方法2.1 使用站内两组PT核对相位(1) 在大、中型变电站，可利用同一电压等级上的两段母线上的PT核对相位。
用二次核相法核准相位，然后用一次核相法核准一次相位。
所谓一次核相法，是将待核的两个电源分别送到两段母线PT上，先用相序表核准两组PT 低压相序是否一致，然后用电压表分别测量两组PT低压侧，A、B、C相之间，如果同相电压差应近似为零，异相电压差应为100V左右，证明两个电源具有相同的相位。
否则，要分析情况，改正后重核。
(2) 站内具有不同电压等级但具相同相位两组PT间核相如：某一三线圈变压器，组别为Y/Y/△，可以通过倒换方式，在主变高中压母线PT间进行核相。
2.2 使用单相试验PT核相的方法(1) 使用单相PT或核相器在待核两电源点一次核相。
使用器材主要有：绝缘棒两根、绝缘鞋两双、绝缘手套两双、试验导线适量、电压表一块。
接线如图1所示：高压核相工作需要四人进行。
一人担任指挥，两人穿绝缘鞋、戴绝缘手套担任核相员，一人读表记录。
核相工作根据指挥人员的命令进行，高压操作员将高压引线固定在绝缘棒上，长短适宜，用绝缘棒引高压线接触高压电源点时，动作协调，两人相互照应。
核相时以现有的相色为依据，当高压电源点同相时，PT二次电压应近似为零；当高压电源点异相时，PT二次电压应近似为100V，这说明核相结果正确。
(2) 使用单相试验PT进行二次核相法。
可在现场利用站内一组PT与单相试验PT配合，这样安全性将有所提高。
试验方法大致如上，只是将另一个高压操作员变为低压操作员，其接线如图2所示。
先在同一电源上核对二次相位。
高压接A′、B′、C′各一次，低压对应按A630、B630、C630各测一次，如果三个读数近似为0V，则二次相位正确。
核对一次相位。
将待核相两个电源分别接至母线PT与试验PT上，用绝缘棒分别碰A、B、C相各一次，按对应测低压A630、B630、C630各一次，三次电压表读数应近似为零；如果低压不对应，电压表读数近似为100V，说明相位正确。
反之，需针对情况进行解决。
2.3 采用多功能相位仪法在没有两组同相位PT的地方，一般使用单相试验PT或核相器核相，这种方法不太安全。
最近我们采用了多功能相位仪法，这种方法比较安全可靠。
主要是因为由于两个电压等级上的PT、所变，不管电压如何、是否同相，各同相电压间总有一个固定的相角，可通过二次核相法核准二次相位，找出这个固定的相角。
当A、B、C三相二次的相角差相同，与理论推算相符，说明二次接线正确。
一次核相，将待核相的两个电源分别引至两个电压转换元件(PT、所变)上，用相位仪检测同相电压的相位差，与二次核相的相角差相同；如果异相相位差超前或滞后同相相位差120°，说明两个电源相位相同。
相位仪法用相位的概念来核相，太抽象，试验中必须注意保证仪器准确无误，参考量要选准，极性要认清，记录要正确，分析要准确。
启动送电现场核相试验方法输变电工程扩建、改造或主设备大修后，竣工投运现场常常要进行核相试验，即所谓的定相。
实际核相是通过测量（直接或间接）待并系统（变压器和电压互感器也可以看作电源）同名相电压差值和非同名相电压差值的方法来进行的。
两个待并系统相序、相位一致的判据则因输变电工程的现场特点，如变电站的主结线形式、变压器的接线组别、电压互感器二次结线方式以及具体的核相试验方法而有所区别。
现结合实际工作介绍几种典型核相试验方法，相信会有借鉴作用。
0 |9 P6 n! |) g8 }2 I1 输变电工程必须进行核相试验的情况' Z9 ?% E- C8 O' i" j1 u（1）变电站扩建后新安装或大修后投运的变压器（或电压互感器、站用变）；（2）易地安装、变动过内外接线或接线组别的变压器；6 v! D3 G* [" F3 {% ?（3）新架设的高压电源线路接入变电站；. Y$ }2 ]& E+ {, a$ l（4）接线更动或走向发生变化的高压电源线路（或电缆）。
2 核相试验的方法和步骤. O" V# V- c, X/ {0 o% {2．1 核相试验的方法7 k; J- J4 e! p& H$ g核相试验分直接核相和间接核相两种。
直接核相又因核相所用的测量器具不同分为如下几种：; R* F4 K- f$ Y& e L （1）电压表（万用表）直接核相。
适用于低压侧为380/220V中性点直接接地的变压器核相，或电压互感器二次核相；; u3 `2 r- h% o6 j0 J （2）高压静电电压表直接核相。
适用于一切高压变压器的核相；$ s( z$ z: m. x$ S（3）高压电阻定相杆直接核相，适用于一切高压变压器的核相。
目前广泛使用的FRD型电阻定相杆，其额定电压为3~110kV；（4）临时单相电压互感器直接核相。
大多用于10kV及从下的变压器核相。
$ R# l* D% U% d; I! X/ Q- E% |2．2 核相试验的步骤间接核相适用于一切高压系统。
核相时通过母线上的电压互感器进行。
间接核相分两大步骤，即自核相和互核相。
并用同期装置复查。
（1）自核相的步骤所谓自核相就是用于间接核相的两组电压互感器TV的高压侧都接在同一个电源上，然后测量TV 、TV二次侧同名端子、同名端子和非同名端子的电压差值，如果测量结果符合“特定”的关系，则证明TV 、TV的接线一致且正确。
（2）互核相的步骤4 h: z# V1 D9 r' D. h3 y1 x在确认用来互核相的TV、TV的接线一致且正确后，将TV、TV2 分别接入两上待并的电源系统，然后再对TV、TV二次侧测量同名端子、同名端子和非同名端子的电压差值，如果测量结果仍符合“特定”的关系，则证明两个待并的电源系统符合合环（或并列）的条件。
3 投运现场几种常见的典型核相试验% H8 [; R" s/ K7 f8 E3．1 具备双母线、两组独立TV的核相试验如果新架设的高压电源线路接入变电站，该站在接入线路侧具备双母线、两个独立TV（见图1），则可通过下述方法进行核相试验：图1 双母线、两组独立TV接线图: U5 |5 K( E5 T: F, |3 G( K第一步，进行自核相试验。
合上QF、QF，切开QF，TV、TV接入同一电源系统，在TV、TV的二次侧测量同名端子、同名端子和非同名端子的电压差值，如果TV、TV的接线方式一致且正确，其相别测量关系应符合表1的关系。
0 o. _# D: ^+ I5 z' V( U见表表1 相位测量关系表（Ⅰ）单位：V第二步，进行互核相试验。
切开QF，合上QF、QF，TV、TV分别接入电源1、电源2送电的母线，再次测量TV、TV的二次侧同名端子、同名端子和非同名端子的电压差值，其相别测量关系仍符合表1的关系，则证明两个待并电源系统符合合环（并列）的条件。
变电站扩建后，具备双母线、双TV时，新安装的变压器同样采用这种方法核相。
3．2 只有一段母线、一组TV的核相试验某些变电站因设计、场地、资金等原因，各侧电压母线只有一段母线、一组TV（图2），这时对新安装或大修后的变压器进行核相试验的方法如下。
5 V# u. T! F$ X9 G, }5 k' X y5 W5 p图2 一段母线、一组TV接线图2 E% L$ U [& _; `第一步，1号主变运行时（2号主变两侧开关切开），测量TV、TV的二次侧同名端子、同名端子和非同名端子的电压差值，如果变压器为Y/△－11接线，TV、TV二次接线一致，其测量结果应满足表2的关系。
这一步相当于自核相试验，目的是为下一步证明1号主变与2号主变接线组别相序相位是否一致（同名端电压差30V，是由于Y/△－11接线组别30°移相角引起的）。
见表4 |/ |: o- P. L* L" l) a4 @3 P9 O, T, h3 s6 _表2 相位测量关系表（Ⅱ）单位：V# X7 p6 R6 V, F* V: ]9 v& P8 T1 j 3 H8 e$ ^$ L& x1 i第二步，2号主变运行时（1号主变两则开关切开），再测量TV、TV的二侧侧同名端子、同名端子和非同名端子的电压差值，如果2号主变与1号主变接线组别相序相位确属一致，其测量结果仍应满足表2的关系，则证明2号主变与1号主变符合合环（并例）的条件。
; a ?! S& I2 j8 _3 G& ?' b: F应特别注意的是，第一步、第二步的TV始终接入同一电源系统。
否则即使符合表2的关系仍将不能作为可以并列的判据。
很明显，该种方法影响了用户的连续供电。
5 m5 F, s4 Q# C# ]% D9 O2 E在变电站中，电压互感器二次侧一般采用中性点接地。
在发电厂中，电压互感器二次侧一般采用b相接地。
当采用中性点接地与采用b相接地的电压互感器（即 Y/Y/△或Y/Y/△与V－V型接线）自核相时，测量TV、TV二次侧同名端子、同名端子和非同名端子的电压差值，应满足表3的关系。
4 W F2 ?5 D2 T7 m9 Z* h3 I; V0 N/ l: g. n见表* B! a8 [+ M! L/ J/ \" u& V表3 相位测量关系表（Ⅲ）单位：V3．3 利用线路本身摇测绝缘电阻进行核实相位) r& M8 S* p$ q- G$ h当线路走向发生变化（如迁移杆塔、解口T接、多处换相作业），在线路作业完毕后，可利用架空线路本身进行直接定相。
