定相和核相

技能鉴定指导书高级工部分一、判断题1.在应用单相重合闸的线路上，发生瞬时或较长时间的两相运行，高频保护不会误动。

对。

2.只要电源是正弦的，电路中的各部分电流及电压也是正弦的。

错。

3.在线性电路中，如果电源电压是方波，则电路中各部分的电流及电压也是方波。

错。

4.欲使自激振荡器产生自激振荡，输出端反馈到输入端的电压必须与输入电压同相。

对。

5.静止元件(线路和变压器)的负序和正序阻抗是相等的，零序阻抗则不同于正序或负序阻抗；旋转元件(如发电机和电动机)的正序、负序和零序阻抗三者互不相等。

对。

6.由于在非全相运行中出现零序电流，所以零序电流保护必须经综合重合闸的M端子。

错。

7.距离保护振荡闭锁开放时间等于振荡闭锁装置整组复归时间。

错。

8.相差高频保护的停信方式有：断路器三跳停信；手动停信；其他保护停信及高频保护本身停信。

对。

9.发信机主要由调制电路、振荡电路、放大电路、高频滤波电路等构成。

对。

10.高频保护通道传送的信号按其作用的不同，可分为跳闸信号、允许信号和闭锁信号三类。

对。

11.相差高频保护装置中，比相延时是为了躲过系统中短路时的暂态过程。

对。

12.采用远方起动和闭锁信号的高频闭锁距离保护，既可用于双电源线路也可用于单电源线路。

错。

13.相差高频装置中，高定值起动元件后面增加延时，是为了在发生外部故障时，先发信，后比相。

对。

14.电力变压器正、负、零序阻抗值均相等而与其接线方式无关。

错。

15.电力系统的静态稳定性，是指电力系统在受到小的扰动后，能自动恢复到原始运行状态的能力。

对。

16.在大电流接地系统中的零序功率方向过流保护，一般采用最大灵敏角为70°的功率方向继电器，而用于小电流接地系统的方向过流保护，则常采用最大灵敏角为－40°功率方向继电器。

错。

17.全阻抗继电器的动作特性反映在阻抗平面上的阻抗圆的半径，它代表的全阻抗继电器的整定阻抗。

对。

18.在调试高频保护时，本侧收到对侧的高频信号越大越好。

一、填空题1、电网运行实行统一调度、分级管理的原则。

2、新设备投入或运行设备检修后可能引起相位紊乱时，在并列或合环前必须定相或核相。

3、 线路恢复送电时，应正确选取充电端，一般离系统中枢点及发电厂母线越远越好。

4、 330千伏线路停电检修操作时，操作顺序为拉开开关，拉开线路侧刀闸，再拉开母线侧刀闸。

5、开工检修的设备因故不能按期完工，必须在原批准的计划检修工期未过半前办理改期申请手续。

6、变压器后备过流保护动作跳闸后，在找到故障并有效隔离后，可试送一次。

7、超出规定的电压曲线数值的±10%，且延续时间超过1小时为电压事故，超出规定的电压曲线数值的±5％，且延续时间超过1小时为电压异常。

8、厂、站值班员必须接受相关调度机构的培训，在取得上岗证书后，方能与相关调度机构进行业务联系。

9、变电站和发电厂内部的电气设备停电检修时，一切安全措施均由设备所在单位负责；调度员只负责安全措施与设备检修状态之间的对应关系。

10、开关合闸前必须检查继电保护已按规定投入，开关合闸后，必须确认三相均已合上，三相电流基本平衡。

11、 电压互感器或电流互感器发生异常情况时，厂站值班员应按现场规程规定进行处理，并向调度员汇报。

12、 电力系统频率可以集中调整控制，而电压不能。

13、 调度操作指令下达完成的标志是下达下令时间，执行完毕的标志是汇报完成时间。

14、 调频厂选择的原则是具有足够的调频容量。

15、 发电机的调相运行是指发电机不发有功，发出无功，进相运行是指发电机发出有功，吸收无功。

16、 高低压侧均有电源的变压器送电时，一般应由高压侧充电。

17、网调当值调度员下达的指令，省调、发电厂、变电站的值班人员必须立即执行。

如认为网调下达的调度指令不正确，省调、发电厂、变电站的值班人员应立即向网调当值调度员提出意见；如网调当值调度员仍重复指令，则值班人员必须迅速执行。

18、 交接班时间遇到正在进行的调度操作，应在操作告一段落后，再进行交接班。

浅谈电力网络定相系统的原理应用【摘要】核相工作在输配电线路新建、改建和抢修等工程中是非常重要的环节，安全、快速、准确的进行核相，能够缩短停电时间，提高电力线路施工安全性，降低设备、人身安全风险。

因此核相工作是供电部门需要直接面对和解决的问题。

本文介绍了在输配电线路的网络定相系统，有效的提高了核相的准确性和快速性，提高了供电可靠性，确保输配电设备、人身安全，以及电网安全、可靠、稳定运行。

【关键词】电力线路网络定相安全供电1.电力网络定相系统的产生背景10kV、35kV等变电站一般距离终端用户距离较远，且有可能经过架空线、电缆等混合线路，从而造成变电站出线侧的ABC相序与用户侧的ABC相序不一致，用户往往也无法真实区分实际的相序，一般只能通过电机正反转来确定顺序，然后假定这是ABC相。

长距离架空线，为了各相对地分布电容的平衡，也会进行换相处理，从而导致相序和位置不对应，给相序标注带来困难。

以往的相序标注往往采用人工目视，即从变电站出发，沿架空线路人工目视线路，一但经过电缆，便无能为力。

环网柜合环、多线路联合供电时，必须进行核相；一旦接线错误将引起相间短路事故。

目前核相设备只能在小范围内核定是否同相，不能测量出具体是ABC哪一相。

因此需要设计一种网络定相系统，能够对输配电线路进行相序识别和标注很有必要。

1.电力网络定相系统的原理图1图2 图3 图4网络定相系统的原理，由基站、卫星定位系统、主站服务器、手持机、传感器组成，基站定时采集某一区域线路的相位信号作为标准信号，并上传到主站服务器；卫星定位系统提供卫星授时或守时；传感器用于采集被测线路数据信号并发送到手持机；手持机向主站服务器申请同一时刻的基站的数据，通过比对两个相位数据，即可计算出所测量线路的真实相位。

基站包括隔离降压整流整形单元、卫星定位系统单元、基准信号处理单元和上传模块，降压整流整形单元的输入端连接220V输入的电源，通过降压整流整形单元实现隔离、整流、滤波整形得到工频方波信号，工频方波信号连接基准信号处理单元的一输入端，基准信号处理单元的另一输入端连接卫星定位系统单元，用于测量北斗1PPS脉冲，基准信号处理单元将1PPS脉冲与工频方波上升沿的时间，并结合工频的具体值，即可得到该时刻基站测量的相位信号，该相位信号连接至上传模块，用于上传到服务器。

电气值班员（电力调度）-初级工题库含答案一、单选题（共42题，每题1分，共42分）1.继电保护的可靠性主要由（）以及正常的运行维护和管理来保证。

A、严格的运行规范B、运行人员的技术水平C、统一调度、分级管理的调度制度D、配置合理、质量和技术性能优良的继电保护装置正确答案：D2.下级调度机构的操作对上级调度机构所管辖设备运行或电网安全有影响的，必须得到上级调度机构（）方能进行操作。

A、指令B、不能确定C、领导的批准D、许可正确答案：D3.以下母线接线方式中运行可靠性最差的是（）。

A、内桥接线B、不分段单母线C、3／2接线D、双母线正确答案：B4.《电力安全工作规程（发电厂和变电站电气部分）》规定:（），填用电气第一种工作票。

A、高压设备上工作不需要部分停电者B、高压室内的二次接线和照明等回路上的工作，不需要将高压设备停电或做安全措施者C、需要高压设备全部停电、部分停电或做安全措施的工作D、高压室内的二次接线和照明等回路上的工作正确答案：C5.《中国南方电网有限责任公司电力安全工作规程》第 5.5.3条规定：在抢修过程中无法保证人身安全的，应当从危险区域内撤出作业人员，疏散可能危及的其他人员，设置（）。

A、安全区B、挂红旗C、警戒标识D、安全措施正确答案：C6.当瓦斯保护本身故障，值班人员首先应（），防止保护误动作。

A、断开瓦斯保护直流电源B、退出瓦斯保护跳闸连接片C、不一定D、断开主变各侧开关正确答案：B7.断路器的遮断容量应根据（）选择。

A、运行中最大负荷B、安装地点出现的最大短路电流C、变压器容量D、最大电流的1、5倍正确答案：B8.《工作票实施规范（线路部分）》规定：填用第一种工作票的工作为：（）(选自《中国南方电网有限责任公司〈工作票实施规范〉（线路部分）》A、影响一次设备运行方式的工作，即不管一次设备原来在什么应用状态，凡是造成一次设备不能投入运行的工作必须填用第一种工作票B、影响一次设备运行方式的工作，根据一次设备原来在什么应用状态来填用工作票C、影响一次设备运行方式的工作，即不管一次设备原来在什么应用状态，凡是不造成一次设备不能投入运行的工作必须填用第一种工作票D、所有的检修工作均使用第一种工作票正确答案：A9.刀闸应有（）装置。

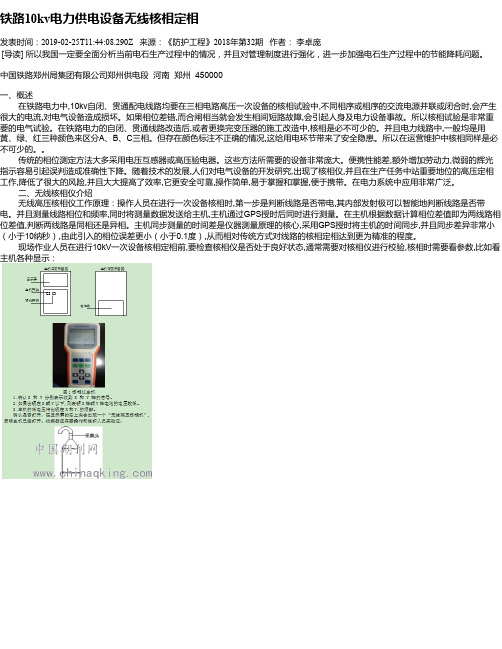

铁路10kv电力供电设备无线核相定相发表时间：2019-02-25T11:44:08.290Z 来源：《防护工程》2018年第32期作者：李卓庞[导读] 所以我国一定要全面分析当前电石生产过程中的情况，并且对管理制度进行强化，进一步加强电石生产过程中的节能降耗问题。

中国铁路郑州局集团有限公司郑州供电段河南郑州 450000一、概述在铁路电力中,10kv自闭、贯通配电线路均要在三相电路高压一次设备的核相试验中,不同相序或相序的交流电源并联或闭合时,会产生很大的电流,对电气设备造成损坏。

如果相位差错,而合闸相当就会发生相间短路故障,会引起人身及电力设备事故。

所以核相试验是非常重要的电气试验。

在铁路电力的自闭、贯通线路改造后,或者更换完变压器的施工改造中,核相是必不可少的。

并且电力线路中,一般均是用黄、绿、红三种颜色来区分A、B、C三相。

但存在颜色标注不正确的情况,这给用电环节带来了安全隐患。

所以在运营维护中核相同样是必不可少的。

传统的相位测定方法大多采用电压互感器或高压验电器。

这些方法所需要的设备非常庞大。

便携性能差,额外增加劳动力,微弱的辉光指示容易引起误判造成准确性下降。

随着技术的发展,人们对电气设备的开发研究,出现了核相仪,并且在生产任务中站重要地位的高压定相工作,降低了很大的风险,并且大大提高了效率,它更安全可靠,操作简单,易于掌握和掌握,便于携带。

在电力系统中应用非常广泛。

二、无线核相仪介绍无线高压核相仪工作原理：操作人员在进行一次设备核相时,第一步是判断线路是否带电,其内部发射极可以智能地判断线路是否带电。

并且测量线路相位和频率,同时将测量数据发送给主机,主机通过GPS授时后同时进行测量。

在主机根据数据计算相位差值即为两线路相位差值,判断两线路是同相还是异相。

主机同步测量的时间差是仪器测量原理的核心,采用GPS授时将主机的时间同步,并且同步差异非常小（小于10纳秒）,由此引入的相位误差更小（小于0.1度）,从而相对传统方式对线路的核相定相达到更为精准的程度。

核相仪1.在什么情况下需要核相？怎样进行核相？（也叫定相-测定相位）答：新设备投运前或检修后相位可能变动的设备投入系统运行时，应校验相序相同才能进行同期并列。

核相：一般在两条母线的压变二次侧进行，核相时，验明压变次级电压相序相同、相位相同。

2.新拉的电缆，要进行两段核相位，怎么核相？在未通电时，用摇表（对地电阻法）核相。

通电后用（无线）核相棒核相。

3.CT二次侧为什么要有一点接地？答：CT二次侧接地属于保护接地，防止一次绝缘击穿，二次窜入高压，威胁人身安全，损坏设备。

4.电缆核相的作用是什么？答：电力系统是三相供电系统，其三相之间有一个固定的相位差，当两个或两个以上的电力网并列时，其相位必须同相位，否则会使电网无法并列运行，甚至损坏发电、供电设备。

电缆线路在电力系统中是将系统中某个部分两端的电气设备连接起来的，因此就要求电缆线路每相连接的两端设备的相位要求同相，并符合电气设备的相位排列的要求。

（相位—角度，相位一样叫同相位，相位不一样叫异相位。

）在函数y=Asin(ωx+φ)中，ωx+φ称为相位。

相位一样叫同相位，相位不一样叫异相位。

三相交流供电系统，每相的电压的波形都是正弦波，且幅值、频率相同，只是在时间轴上每相都较前一相（B比A、C比B、A比C）落后120度相位角。

如果按我国的工频标准50Hz来算，则相邻两相在时间上相差为：50分之一乘以120，再除以360，结果为0.00667秒。

同相位就是相位角相同，或者说相差0度。

反相位则相差180度。

5.1.10kv的电缆电缆头检修后。

如何进行核相的？答：这条10kV线路如果是单电源线路,电缆头更换后只需要核对线路的相序,具体就是线路冲电后,由供电所打电话问下用户电动机是否转向正常(应该正转)。

这条10kV线路如果是双电源线路(一般称联络线),双电源线路分为一供一备和两路常供：（1）对一供一备的联络线，电缆头更换的核相是指核对相位,首先确定一个断开点(称核相点),2路电源送过来,在断开点两侧核相,核相工具很多,包括各种核相器,此时只要对应相相差基本一样即可,不需要相差为0。

启动送电现场核相试验方法启动送电现场核相试验方法启动送电现场核相试验方法启动送电现场核相试验方法输变电工程扩建、改造或主设备大修后，竣工投运现场常常要进行核相试验，即所谓的定相。

实际核相是通过测量（直接或间接）待并系统（变压器和电压互感器也可以看作电源）同名相电压差值和非同名相电压差值的方法来进行的。

两个待并系统相序、相位一致的判据则因输变电工程的现场特点，如变电站的主结线形式、变压器的接线组别、电压互感器二次结线方式以及具体的核相试验方法而有所区别。

现结合实际工作介绍几种典型核相试验方法，相信会有借鉴作用。

( O' E2 P6 a2 F3 ]9 I 4 v% z/ c o0 J |) G# c5 I 1 输变电工程必须进行核相试验的情况" }% C: t% |9 Q9 S 7 q+ t2 c- [& A" D （1）变电站扩建后新安装或大修后投运的变压器（或电压互感器、站用变）；- H# f$ X5 d! H （2）易地安装、变动过内外接线或接线组别的变压器；% [) G, E: \0 d9 F& G （3）新架设的高压电源线路接入变电站；* ]' g; L m' m, A& x4 Q （4）接线更动或走向发生变化的高压电源线路（或电缆）。

2 核相试验的方法和步骤2．1 核相试验的方法核相试验分直接核相和间接核相两种。

8 k" A* j W; U* E 直接核相又因核相所用的测量器具不同分为如下几种：. v+ P$ I* ]8 R" L ~* L, w （1）电压表（万用表）直接核相。

适用于低压侧为380/220V中性点直接接地的变压器核相，或电压互感器二次核相；（2）高压静电电压表直接核相。

适用于一切高压变压器的核相；（3）高压电阻定相杆直接核相，适用于一切高压变压器的核相。

目前广泛使用的FRD型电阻定相杆，其额定电压为3~110kV；4 }/ W* {) J6 D9 \) p （4）临时单相电压互感器直接核相。

电力系统调度术语调度术语是电力系统调度专业使用的具有特定含义的专门用语。

正确地理解和使用调度术语是保证系统安全运行、提高调度效率的重要手段。

本术语适用于参加系统统一调度管理的所有相互联系的发、输、变、配和用户设备。

1电气设备1.1机：发电机、汽轮机、调相机的通称。

1.2炉：发电用锅炉。

1.3主变：发电厂、变电站的主变压器。

1.14联变：发电厂、变电站起联络不同电压等级母线作用的变压器。

1.5∏（站）用变：发电厂、变电站自用电变压器。

1.6母线：发电厂和变电站中，线路和其他电气元件间的总连接线。

分为主母线和旁路母线。

1.7开关：各种型式断路器的通称。

1.88开关的三种位置：1.8.1运行状态：是指设备的相关刀闸及开关都在合上位置带电运行。

1.8.2备用状态：是指设备的相关刀闸在合上位置，只断开开关。

内桥接线的主变，其一次侧无开关的则一次侧刀闸为拉开状态。

L8.3冷备用状态：是指设备的相关刀闸在拉开位置，且开关断开。

L8.4检修状态：是指设备的最大范围拉开开关、刀闸，封挂地线。

L9母联开关：两条主母线间的联络开关。

1.10旁路开关：旁路母线和主母线间的联络开关。

LIl刀闸：各种型式隔离开关的通称。

造成可见的空气绝缘隔离，在设备检修时保证安全。

1.12CT：电流互感器。

1.13PT：电压互感器。

1.14CVT：电容式电流互感器。

1.15GIS：封闭式组合电器。

1.16CRT：调度自动化系统显示器。

1.17UPS：不间断电源。

1.18VQC：电压无功综合控制装置。

1.19AGC:自动发电控制。

1.20AGC可投入率：（AGC机组月运行时间一设备故障AGC退出时间）/AGC 机组月运行时间XIo0%。

1.21RTU：指远动装置。

I22电容器：并联补偿电容器。

II23电抗器：并联补偿电抗器。

III4串联电容器：线路串联补偿电容器。

IV25串联电抗器：线路串联补偿电抗器。

L26低频减载：防止电网发生事故时频率严重下降而使电网瓦解，按频率降低自动切除部分负荷的装置。
