《构造地质学》教案第一章绪论一、研究内容及对象1、构造地质学的定义地质构造指的是组成地壳的岩层和岩体在地球内、外力地质作用下所发生的变形，从而形的成诸如褶皱、节理、断层、劈理以及其它各种面状和线状构造。
2、构造地质学的研究对象及两个概念的区别①研究对象构造地质学的研究对象是地壳及岩石圈中的造现象、空间分布及形成原因。
② structural geology和tectonics的区别构造地质学有两个分支，即structural geology和tectonics，这种区别在欧美国家中实际不存在，在欧美国家中，structural geology一词包含了所有的地质构造，也包含了tectonics的含义。
而在前苏联和我国，structural geology和tectonics两个单词则具有不同的含义，即structural geology指的是地壳内的中、小型构造，而tectonics则指的是包括岩石圈在内的区域大地构造，故在这些国家，将structural geology和tectonics两词分别称之为《构造地质学》和《大地构造学》，在大学里也分别开设上述相应的两门课程。
3、构造地质学的研究内容研究内容：从构造现象(构造形迹)上讲，其包括岩石和岩体〈地质体〉的原生和次生构造，尤其以研究岩石的次生构造为主。
次生构造：指的是岩石形成后，在地质作用过程中所发生的破坏，包括褶皱、断层、节理劈理等。
原生构造：指的是岩石在形成过程中形成的各种面状和线状构造(主要指沉积岩和岩浆岩)。
从地质作用的角度讲，《构造地质学》主要研究内力地质作用。
二、研究方法《构造地质学》的研究方法主要为反序法，即根据地质构造的形态特征及规律反寻其成因，进而去讨论地壳运动的规律，即"将今论古"。
在对某一构造进行实际分析时，往往包括了如下方面的研究：空间方面：主要研究地质构造的形态特征、分布规律与组合形式。
时间方面：主要研究地质构造的形成顺序与演变。
《构造地质学》课程实验指导书(勘查技术与工程专业用)班级学号姓名指导教师学期南京工业大学岩土工程实验室编2006年1月目录实习一分析地质图，作剖面图（水平、倾斜岩层）实习二分析褶皱区地质图实习三绘制和分析节理玫瑰花图实习四分析断层地区地质图实习五构造地质综合实验实习一分析地质图，作剖面图（水平、倾斜岩层）一、目的要求初步认识地质图（水平、倾斜岩层）。
学习作地质剖面图。
二、说明图名表明图幅所在地区和类型。
一般采用图内主要市镇、居民点及主要山岭、河流等命名。
如果比例尺较大，图幅面积较小，地名不为人们所知，则在地名前要写上所属省(区)、市或县名。
如《北京市门头沟区地质图》。
地质图的比例尺与地形图或地图的比例尺一样，有数字比例尺和线条比例尺。
图例是地质图上各地质现象的符号和标记，用各种规定的符号和色调来表明地层、岩体的时代和性质(见附录Ⅰ“地层代号和色谱”以及附录Ⅱ“各种常用构造符号”)。
图例要按一定顺序排列。
地层图例在前，次为代号图例，构造图例一般排在最后。
地层图例的安排从上到下由新到老；如横排，一般由左向右从新到老。
确定时代的喷出岩、变质岩可按其时代排列在地层图例相庆的位置上。
岩浆岩体图例放在地层图例之后。
已确定时代的岩体可按新排列，同时代各岩类按酸性到基性顺序排列。
构造图例，如地质界线、断层应区分是实测的还是推断的。
地形图的图例一般不列于地质图图例中。
2.图切地质剖面图正规地质图均附有一幅或几幅切过图区主要地层、构造的剖面图。
如单独绘剖面图时，则要标明剖面图图名，如周口店(指图幅所在地区)太平山-升平山地质剖面图。
如为图切剖面并附在地质图下面，则以剖面标号表示，如Ⅰ-Ⅰ′地质剖面图或A-A′地质剖面图。
剖面在地质图上的位置用细线标出，两端注上剖面代号，如Ⅰ-Ⅰ′或A-A′等。
在相应剖面图的两端也相应注上同一代号。
剖面图的比例尺应与地质图的比例尺一致。
垂直比例表示在剖面两端竖立的直线上，按海拔标高标示。
《构造地质学》实习课教案赵温霞李志勇中国地质大学（武汉）构造教研室2004.3.24.实习一认识和阅读地质图（水平、单斜岩层展布区）学时：4（课堂学时）╋4（自学学时）═8学时一.目的要求1. 初步建立地质图的概念，了解图式规格；2. 学会读图的一般步骤及方法；3. 厘定不整合类型并描述其特征；4. 掌握不同产状之岩层在地形地质图上的出露特征；5. 于地形地质图上求解面状构造（岩层）产状要素；6. 利用“三点法”求解面状构造（岩层）产状要素；7.学会制作图切地质剖面图。
二.作业：1. 读凌河地形地质图（附图1），分析该区地形地貌表现特征；2. 总结凌河地区水平岩层和倾斜岩层出露特征（后者用“V”字形法则）；3. 按练习与思考题的要求（P220——1）完成附图1作业；4. 在凌河地形地质图（附图1）上制作图切地质剖面图（沿A——B线）；5. 按练习与思考题的要求用三点法求岩层产状要素（P221-3-①，附图3）；三. 要求：1.读图前先着色。
2.交作业：①文字报告500—800字；②图件3份——附图1、附图3、图切地质剖面。
3.交材料费，1元/人，以班为单位→612室肖军老师（女）。
四. 实习步骤：1. “V”字形模型示意及“V”字形图图示；2.讲授“目的要求”之1、2条：地质图的概念，成图原理及方法；3.带读附图1，附图3；4.用间接法求岩层产状⑴在地形图上求岩层产状（附图1、图16-1）讲解示范步骤：以立体图或模型示倾斜岩层，有100、150m不同高程走向线位于其上，用一简单三角关系可以看出其产状关系，即沿层面作垂线AC，则倾斜线AB线与其水平投影线AC之夹角а为岩层倾角，CA即为岩层倾向，Ⅲ——Ⅲ为150m走向线，Ⅱ——Ⅱ为其水平投影线，BC为二走向线高差；将该三角形置平，其关系不变，B C1即为B C，仍为其高差（图16-1），а1即为а，CA仍为倾向，皆可用量角器和直尺直接度量。
构造地质学野外实习指南一、实习地点本课程把野外实习地点泾阳县口镇－淳化县金川湾，实习沿公路进行。
实习区位于鄂尔多斯地块的南缘，汾渭地堑北缘的渭北隆起带（图1）。
地貌上属于渭河盆地北缘泾阳县与淳化县交界的嗟峨山。
该区褶皱、断裂发育，构造形态多种多样，是研究渭河地堑及其北缘渭北隆起带构造特征及形成过程的良好区段，长期以来受到教学、科研、生产单位的普遍关注，而且不同研究者对该区段构造发育的几何学、动力学已分别提出了不同的认识，是实施野外教学、训练分析问题的基本能力、培养学生主动思维的良好实验室。
二、实习目的配合构造地质学的课堂教学，通过口镇一金州湾地质剖面实习，有望达到以下目的：①客观识别自然状态下的各种构造要素（招皱、断裂、面理、线理）及其几何学特征；②学习野外各种构造要素的产状测量、性质确定和构造要素的运动学分析．；③进行构造要素形成序列、构造组合和运动学分析的初步训练，并对构造形成的动力学过程和构造叠加、改造关系进行一定的探讨和讨论。
三、实习要求及注意事项l．注意安全。
由于实习沿着公路进行，山路狭窄且路上来往车辆较多，请同学们一定要注意安全。
2．多观察。
仔细观察地质现象（包括地层、构造等），对典型地质构造要作素描图。
3．勤思考。
结合课堂上所讲内容，对所观察到的地质现象作一定的几何学、运动学与动力学分析。
4．在实习结束后的一周之内，每个同学都要交回关于此次实习的实习报告。
实习报告包括的主要内容有。
①实习名称（构造地质学野外教学实习人时间、地点、带队老师和参加实习的人员；②实习目的；③实习地区的地质概况；④描述本次实习所观察到的地质现象（对典型地质现象最好附上素描图），并结合课堂上所讲内容对这些地质现象作一定的几何学、运动学和动力学分析；⑤本次实习的体会（取得的认识、对实习的建议等）。
四、实习时间实习时间初步安排在学完褶皱和断裂构造的有关内容之后的某个星期六。
五、实习区地质概况1．地层实习区出露的地层主要为寒武一奥陶系、二叠系和中生界（图2）。
《构造地质学》实习课教案一、实习目标1. 理解构造地质学的基本概念和原理。
2. 掌握地质图的阅读和分析方法。
3. 学会使用地质罗盘进行地质测量。
4. 能够识别和描述不同类型的地质构造。
5. 掌握构造地质学野外数据采集和记录方法。
二、实习材料与设备1. 地质图和地形图。
2. 地质罗盘。
3. 野外调查记录本。
4. 岩石和构造标本。
5. 登山鞋、雨具和防晒用品等。
三、实习内容和步骤1. 实习前期准备：学习构造地质学基本概念和原理，了解实习地点的地质背景。
2. 实习第一天：学习地质图的阅读和分析方法，熟悉实习地点的地形地貌。
3. 实习第二天：学习使用地质罗盘进行地质测量，掌握测量原理和方法。
4. 实习第三天：识别和描述实习地点的地层、岩石和构造特征，采集地质标本。
5. 实习第四天：分析实习过程中采集的地质数据，编写实习报告。
四、实习评价1. 评价学生在实习过程中对构造地质学基本概念和原理的理解程度。
2. 评价学生在实习过程中对地质图阅读和分析方法的掌握程度。
3. 评价学生在实习过程中使用地质罗盘进行地质测量的能力。
4. 评价学生在实习过程中识别和描述地质构造的能力。
5. 评价学生在实习过程中野外数据采集和记录的准确性。
五、实习注意事项1. 实习期间要注意安全，遵守实习规定，听从指导教师安排。
2. 实习过程中要保护环境，不乱扔垃圾，不破坏地质景观。
3. 实习期间要尊重他人，团结协作，共同完成实习任务。
4. 实习过程中要注重实践操作，积极参与，勤于思考。
5. 实习报告要真实记录实习过程和观测数据，严禁抄袭。
六、实习任务分配1. 学生分组：将学生分为若干小组，每组4-5人。
2. 实习任务：每组负责实习地点的某一特定区域的地质调查和构造分析。
a. 读取和分析该区域的地质图和地形图。
b. 使用地质罗盘进行地质测量，记录测量数据。
c. 识别和描述该区域的地质构造，采集相关地质标本。
d. 分析实习过程中采集的地质数据，编写实习报告。
《构造地质学》实习课教案一、教学目标1. 理解构造地质学的基本概念和研究方法。
2. 掌握地质图的阅读和构造要素的识别。
3. 学会使用地质罗盘进行现场测量和数据采集。
4. 能够分析构造格局和构造演化历史。
二、教学内容1. 构造地质学概述：构造地质学的基本概念、研究方法和应用领域。
2. 地质图阅读：地质图的组成、符号表示和阅读方法。
3. 构造要素识别：地层、岩性、断层、褶皱等构造要素的识别和描述。
4. 地质罗盘使用：地质罗盘的结构、使用方法和测量技巧。
5. 构造格局分析：现场测量数据的整理和构造格局的分析。
三、教学方法1. 讲授：讲解构造地质学的基本概念、研究方法和构造要素的特征。
2. 演示：展示地质图和构造要素的实例，进行现场演示和操作。
3. 实践：学生分组进行地质罗盘测量和构造要素识别的实践操作。
4. 分析：学生根据现场测量数据进行分析，得出构造格局的结论。
四、教学准备1. 教材：构造地质学教材或相关参考书籍。
2. 地质图：准备一些地质图作为教学示例。
3. 地质罗盘：为学生提供地质罗盘进行实践操作。
4. 实地考察地点：选择合适的实地考察地点，准备相关地质资料。
五、教学评价1. 学生能够理解构造地质学的基本概念和研究方法。
2. 学生能够熟练阅读地质图和识别构造要素。
3. 学生能够正确使用地质罗盘进行现场测量和数据采集。
4. 学生能够根据现场测量数据进行分析，得出构造格局的结论。
六、教学步骤1. 复习上节课的内容，回顾构造地质学的基本概念和研究方法。
2. 讲解地质图的阅读方法，包括地质图的组成、符号表示和阅读技巧。
3. 介绍构造要素的识别方法，包括地层、岩性、断层、褶皱等构造要素的特征和识别要点。
4. 演示地质罗盘的使用方法，包括罗盘的结构、测量技巧和数据记录。
5. 进行现场实践，学生分组进行地质罗盘测量和构造要素识别的实操练习。
七、实习要求1. 学生能够理解并掌握构造地质学的基本概念和研究方法。
2. 学生能够熟练阅读地质图，识别构造要素。
樊光明主编编者的话构造地质学的实习课是构造地质学教学过程中的一个重要环节，通过实习，把理论与实践结合起来，帮助学生建立空间概念，进一步理解讲课的内容，从而达到培养学生的动手能力和分析构造能力的目的。
本实习指导书根据构造地质学64学时安排的，教学可在教学大纲的基础上，根据不同专业，在实习内容上有所偏重，有一定的挑选余地，有些实习，如褶皱和断裂部分，虽只各安排一次，教员可根据实际情况，将一次实习内容分解为两次，即读图一次，作地质剖面一次。
本实习指导书是在四院合编教材，徐开礼、朱志澄主编教材；朱志澄、宋鸿林主编教材；朱志澄主编教材的基础上，编写而成的，有缺点和错误之处，敬希读者批评指正。

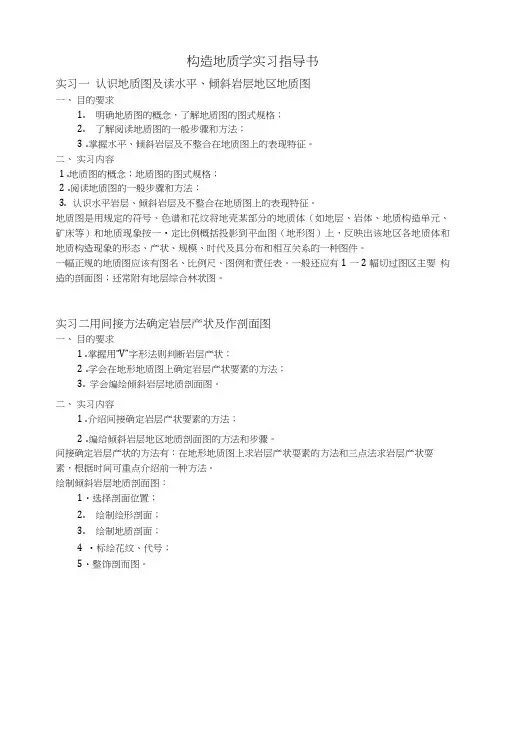

2006年4月28日目录实习一认识地质图及读水平岩层、倾斜岩层和不整合地质图 (1)实习二用间接方法确定岩层产状要素 (7)实习三编制水平岩层、倾斜岩层地质剖面图 (9)实习四读褶皱区地质图及编制图切地质剖面图 (11)实习五编制和分析构造等高线图 (15)实习六极射赤平投影在构造地质学中的应用（一） (20)实习七编制和分析节理玫瑰花图 (28)实习八编制节理极点图和等密图 (32)实习九读断层地区地质图并求断层产状及断距 (36)实习十极射赤平投影在构造地质学中的应用（二） (39)实习十一构造模拟与实验研究 (45)实习十二构造标本的观察与分析 (521)实习十三构造地质综合作业 (522)附录Ⅰ各种常见岩石花纹图例 (56)附录Ⅱ真视倾角换算表 (59)附录Ⅲ地层代号及色谱 (61)附图1.凌河地质图 (63)附图2.望洋岗地质图 (64)附图3.松溪地形图 (65)附图4.金山镇地质图 (66)附图5.凉风垭地区地形图 (67)附图6.暮云岭地区地形地质图 (68)附图7.吴尔福网 (69)附图8.施密特网 (70)附图9.赖特网 (71)实习一认识地质图及读水平岩层、倾斜岩层和不整合地质图一、目的和要求：（一）明确地质图的概念，了解地质图的图式规格；（二）了解阅读地质图的一般步骤的方法；（三）掌握水平岩层、倾斜岩层及不整合在地质图上的表现特征。
《构造地质学》实习课教案一、教学目标1. 理解构造地质学的基本概念和研究方法。
2. 掌握地质构造的识别和分析技巧。
3. 能够运用地质构造知识解释实际地质现象。
二、教学内容1. 构造地质学概述：地质构造的定义、分类和研究意义。
2. 地质构造的识别：地层、岩性、变形特征等。
3. 地质构造分析：断层、褶皱、岩浆侵入等。
4. 实际地质现象解析：地震、山脉形成等。
5. 构造地质图的阅读与绘制：断层、褶皱等地质构造符号的理解和应用。
三、教学方法1. 讲授：讲解构造地质学的基本概念、研究方法和实际应用。
2. 演示：通过地质构造模型、实地照片等展示地质构造特征。
3. 实践：学生动手操作，识别和分析地质构造模型。
4. 讨论：分组讨论实际地质现象，提出解释方案。
四、教学资源1. 教材：《构造地质学》实习指导书。
2. 模型：地质构造模型、地质构造图等。
3. 图片：实地照片、地震剖面图等。
4. 软件：地质构造分析软件（可选）。
五、教学评价1. 课堂参与度：观察学生在讨论、提问等方面的积极性。
2. 实习报告：评估学生在实习过程中的观察、分析和解决问题的能力。
3. 期末考试：测试学生对构造地质学基本概念、方法和应用的掌握程度。
六、教学安排1. 课时：共计32课时，包括8次实习课，每次4课时。
2. 实习课内容安排：第1次课：构造地质学概述及地质构造识别第2次课：地质构造分析（断层、褶皱）第3次课：实际地质现象解析（地震、山脉形成）第4次课：构造地质图的阅读与绘制第5次课：地质构造模型实践操作第6次课：分组讨论与实习报告准备第7次课：实习报告交流与评估第8次课：期末考试复习与答疑七、实习要求1. 学生需提前预习实习教材，了解实习内容和要求。
2. 实习过程中，学生应认真观察、记录地质构造特征。
3. 学生需按时完成实习报告，包括观察、分析和讨论部分。
4. 期末考试前，学生应复习实习内容，确保掌握基本知识和技能。
八、实习安全与纪律1. 实习期间，学生应遵守实验室纪律，不得擅自离开实习场所。
