风机过滤单元是风机和过滤器组合一起构成自身提供动力的末端净化

FFU及其性能FFU是FAN FILTER UNIT的缩写,中文称作“风机过滤单元”也就是将风机和过滤器{高效过滤器（HEPA）或超高效过滤器（ULPA）}组合在一起构成自身能提供动力的末端净化设备，过去在洁净工程中常用的带风机的高效过滤器的送风口，自净器，层流罩等都是FFU的一种。

不过，现在所说的FFU是具有标准模数尺寸，能按模数组合起来实现1级、10级、1000级等不同级别的洁净室的净化单元设备。

目前，国内、外常用的模数有1200*600mm（4英尺*3英尺）、1200*900mm（4英尺*3英尺）、1200*1200mm（4英尺*4英尺）、其厚度多在300-400mm。

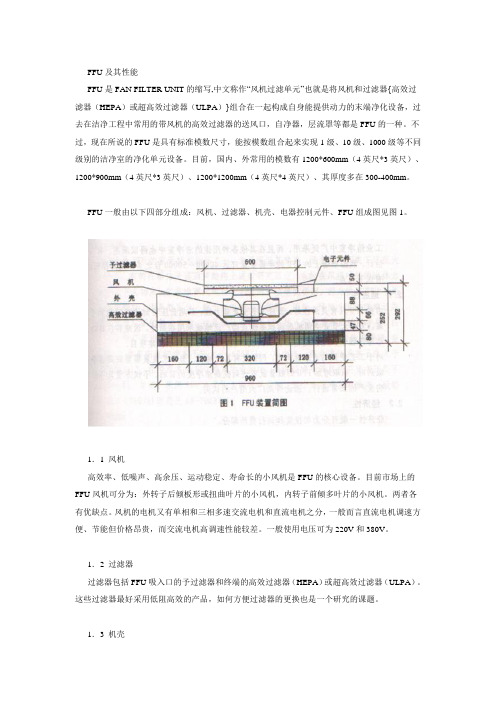

FFU一般由以下四部分组成：风机、过滤器、机壳、电器控制元件、FFU组成图见图1。

1．1 风机高效率、低噪声、高余压、运动稳定、寿命长的小风机是FFU的核心设备。

目前市场上的FFU风机可分为：外转子后倾板形或扭曲叶片的小风机，内转子前倾多叶片的小风机。

两者各有优缺点。

风机的电机又有单相和三相多速交流电机和直流电机之分，一般而言直流电机调速方便、节能但价格昂贵，而交流电机高调速性能较差。

一般使用电压可为220V和380V。

1．2 过滤器过滤器包括FFU吸入口的予过滤器和终端的高效过滤器（HEPA）或超高效过滤器（ULPA）。

这些过滤器最好采用低阻高效的产品，如何方便过滤器的更换也是一个研究的课题。

1．3 机壳为了实现FFU的低噪声，很多生产厂家都在机壳内做各种形式的消声和气流分配的研究，以求降低内阻，提高余压、减少噪声的效果。

1．4 电器控制元件是实现FFU自动化、节能化和维护管理方便的重要配件。

FFU的性能主要有：风量（通常以断面风速表示）、余压、能耗、效率、噪声和控制方式等。

2．1 适应性由于FFU具有灵活性好，适应工艺变更能力强、采用负压密封使其简化和可*，又大大节省空调机房面积等优点而广泛地被采用在新建、改建和扩建的洁净工程中。

空调系统中PAU、MAU、AHU、RCU、DDC、FCU、FFU的区别及作⽤来源：暖通南社AHU组合式空调箱：主要是抽取室内空⽓(return air) 和部份新风以控制出风温度和风量来并维持室内温度。

PAU预冷空调箱：Primary Air Unit对室外新风进⾏预处理,在送⾄风机盘管（FCU）。

RCU（Recycledairhandling unit）循环空调箱。

MAU全新风机组：是提供新鲜空⽓的⼀种空⽓调节设备。

功能上按使⽤环境的要求可以达到恒温恒湿或者单纯提供新鲜空⽓。

⼯作原理是在室外抽取新鲜的空⽓经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进⼊室内空间时替换室内原有的空⽓。

当然以上所提到的功能得根据使⽤环境的需求来定，功能越齐全造价越⾼。

DCC⼲式冷却盘管（简称为⼲盘管或⼲冷盘管）：是⽤来消除室内的显热的。

直接数控制(Direct DigitalControl)HEPA中⽂意思为⾼效过滤器，达到 HEPA 标准的过滤⽹，对于 0.1 微⽶和 0.3 微⽶的有效率达到 99.998%， HEPA ⽹的特点是空⽓可以通过，但细⼩的微粒却⽆法通过。

它对直径为 0.3 微⽶（头发直径 1/200）以上的微粒去除效率可达到99.7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。

（抽烟产⽣的烟雾颗粒直径为 0.5 微⽶）它是国际上公认的⾼效过滤材料。

经⼴泛运⽤于⼿术室、动物实验室、晶体实验和航空等⾼洁净场所。

FCU风机盘管：Fan Control Unit 风机盘管是空调系统的末端装置，其⼯作原理是机组内不断的再循环所在房间的空⽓，使空⽓通过冷⽔（热⽔）盘管后被冷却（加热），以保持房间温度的恒定。

主要依靠风机的强制作⽤，使空⽓通过加热器表⾯时被加热，因⽽强化了散热器与空⽓间的对流换热器，能够迅速加热房间的空⽓。

VAV变风量空调系统（VAV）控制原理：变风量控制器和房间温控器⼀起构成室内串级控制，采⽤室内温度为主控制量，空⽓流量为辅助控制量。

FFU选型与技术参数FFU（Fan Filter Unit）也称为风机过滤单元，是一种集风机与过滤器为一体的空气净化设备，广泛应用于洁净室、实验室、医院手术室、电子厂等场所，其主要功能是通过风机将空气吸入过滤器，经过过滤后排出洁净的空气，以保持室内环境的洁净程度。

在进行FFU选型时，需要考虑以下技术参数：1.风量：即FFU的风机能够输出的空气流量，一般以立方米/小时（m³/h）来表示。

选择合适的风量大小取决于所需的洁净程度和房间的大小。

根据洁净室等级的要求，可采用不同的风量。

2.噪音：FFU的噪音水平也是需要考虑的因素，特别是在对噪音敏感的场所，如实验室、手术室等。

噪音一般以分贝（dB）为单位来度量，选择低噪音的FFU能够提供更好的工作环境。

3.外部压力：即FFU对外部系统的阻力，一般以帕斯卡（Pa）为单位。

外部压力的大小与管道长度、管径、弯头等因素有关，需要与系统的设计和管道参数相匹配。

4.过滤效率：过滤效率用于描述FFU的过滤器对空气中微粒的过滤效果，常用的过滤等级有H14、H13、H11等。

过滤效率越高，能够过滤掉的微粒尺寸越小，适用于对洁净程度要求较高的场所。

5. 外形尺寸：FFU的外形尺寸包括长度、宽度和高度，需要根据安装空间的大小选择合适的尺寸。

一般来说，FFU的高度一般为2英尺（610mm）或3英尺（915mm）。

6.控制方式：FFU的控制方式有手动和自动两种。

手动控制方式通常是通过风机开关手动控制FFU的开关机、调节风量等。

自动控制方式则可以通过外部的传感器监测空气质量、温湿度等参数，并自动调节FFU的工作状态。

7.电源电压：FFU的电源电压也是需要注意的。

一般来说，电源电压可选择220V或380V，取决于现场的电源情况。

8.防静电性能：一些特殊场所可能需要FFU具有防静电性能，以防止静电对设备或产品的影响。

这时需要选择具有防静电功能的FFU。

总之，在选型FFU时，需要综合考虑空气净化要求、工作环境条件、设备参数等多方面因素，以选择合适的FFU产品。

FFU应用与安装FFU是FAN FILTER UNIT的缩写，中文称作“风机过滤器单元”，也就是将风机和过滤器组合在一起构成自身能提供动力的末端净化设备。

相比风管系统的优点：⑴灵活性；⑵可再利用性；⑶负压通风；⑷缩短建设周期；⑸减少运行成本；⑹节省空间。

洁净室气流流动：洁净室的洁净度往往受到气流的影响。

换言之，人、机器隔间、建筑结构等所产生的尘埃的移动、扩散受到气流的支配。

洁净室系利用HEPA、ULPA过滤空气，其尘埃的吸收率达99.97~99.99995%之多，因此经过过滤器过滤的空气可以说十分干净。

然而洁净室内除了人以外，还有很多发尘源，这些发生的尘埃一旦扩散，即无法保持洁净空间，因此必须利用气流将发生的尘埃迅速排出室外。

洁净室内的气流是左右洁净室性能的重要因素，一般洁净室的气流速度是0.25~0.5m/s之间，气流速度属微风区域，易受人、机器等的动作而干扰、虽提高风速可抑制此干扰影响而保持洁净度、但因风速的提高，将影响运转成本的增加，所以应在满足要求的洁净度水准的同时，能以最适当的风速供应，以达到经济效果。

另一方面，若要达到洁净室洁净度稳定的效果，一定要保证气流的均匀和稳定，均匀的气流若无法保持，表示风速有变化，特别是在壁面，气流会延着壁面发生涡流作用，此时要实现高洁净度就很困难了。

垂直层流式方向要保持均匀气流必须：(1)出风面的风速不可有速度上的差异；(b)地板回风吸入面的风速不可有速度上的差异。

速度过低或过高(0.2m/s，0.7m/s)均会有涡流现象发生，目前一般洁净室，其风速均取在0.25~0.5m/s之间。

影响洁净室的气流因素很多，如设备、人员、洁净室组装材、照明器具等，同时对于生产设备上方气流的分流点，也应列入考虑因素。

一般操作台或生产设备等表面的气流分流点，应设于洁净室空间与隔墙板间距2/3处，如此可使作业人员工作时，气流可从制程区内部流向作业区，而将微尘带走；若分流点配置在制程区前方，将成为不当的气流分流，此时大部份的气流将流至制程区之后，作业员操作所引起的尘埃将被带到设备后面，工作台因而将受到污染，良率也势必降低。

空调系统中MAU、AHU、RCU、DDC、FCU、DHU、PAU、FFU的区别AHU组合式空调箱：主要是抽取室内空气(return air) 和部份新风以控制出风温度和风量来并维持室内温度。

PAU预冷空调箱：Primary Air Unit对室外新风进行预处理,在送至风机盘管（FCU）。

RCU（Recycledairhandling unit）循环空调箱。

MAU全新风机组：是提供新鲜空气的一种空气调节设备。

功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。

工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。

当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。

DCC干式冷却盘管（简称为干盘管或干冷盘管）：是用来消除室内的显热的。

HEPA中文意思为高效过滤器，达到HEPA 标准的过滤网，对于0.1 微米和0.3 微米的有效率达到99.998%，HEPA 网的特点是空气可以通过，但细小的微粒却无法通过。

它对直径为0.3 微米（头发直径1/200）以上的微粒去除效率可达到99.7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。

（抽烟产生的烟雾颗粒直径为0.5 微米）它是国际上公认的高效过滤材料。

经广泛运用于手术室、动物实验室、晶体实验和航空等高洁净场所。

FCU风机盘管：Fan Control Unit 风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。

VAV变风量空调系统（VAV）控制原理：变风量控制器和房间温控器一起构成室内串级控制，采用室内温度为主控制量，空气流量为辅助控制量。

变风量控制器按房间温度传感器检测到的实际温度，与设定温度比较差值，以此输出所需风量的调整信号，调节变风量末端的风阀，改变送风量，使室内温度保持在设定范围。

FFU 的应用摘要本文通过对我国市场上销售的FFU进行性能测试和工程设计经验,总结了FFU的应用与选择上的注意事项,供读者参考。

关键词风机过滤器单元洁净室余压噪声1 FFU及其性能FFU是FAN FILTER UNIT的缩写，中文称作“风机过滤器单元”也就是将风机和过滤器（高效过滤器(HEPA）或超高效过滤器（ULPA))组合在一起构成自身能提供动力的末端净化设备.过去在洁净工程中常用的带风机的高效过滤器的送风口,自净器，层流罩等都是FFU的一种。

不过，现在所说的FFU是具有标准模数尺寸，能按模数组合起来实现1级、10级、100级、1000级等不同级别的洁净室的净化单元设备。

目前，国内、外常用的模数有1200X6mm（4英尺X2英尺)、1200X900mm(4英尺X 3英尺)、1200X 1200mm(4英尺X4英尺）、其厚度多在300—400mlTl.FFU一般由以下四部分组成:风机、过滤器、机壳、电器控制元件。

2 FFU的应用2．1适应性2．2经济性2．3风量和余压2．4噪声2．5控制2．6维护管理3FFU的选择1． 1试验方法和试验装置3．2结果分析（1）FU机组内的高效过滤器的初阻力均不相同，大约在120-150Pa之间。

（2)当高效过滤器为初阻力，且保证FFU送风断面风速为0.35m/s时,不同FFU的机外余压均在100Pa左右，有的高达 130Pa。

当FFU送风断面风速为0。

45m/s时，各机组的机外余压，都能在60Pa以上。

当FFU送风断面风速为0。

45m/s时，被测的FFU的机外余压都是足以克服循环通道上的阻力.(3）FFU的声压级噪声大多在57dB（A)～59dB（A）之间。

比较好的品牌其噪声在54dB（A)。

（4)各不同晶牌的FFU的能耗大多在160～180W,只有个别品牌的能耗大，高达350W是一般能耗的一倍.FFU介绍FFU的全称叫FAN FILTER UNIT，"风机过滤单元"，也就是风机和过滤器联结在一起，能自己提供动力的洁净设备。
