为什么中效过滤器一般安装在送风机之后呢

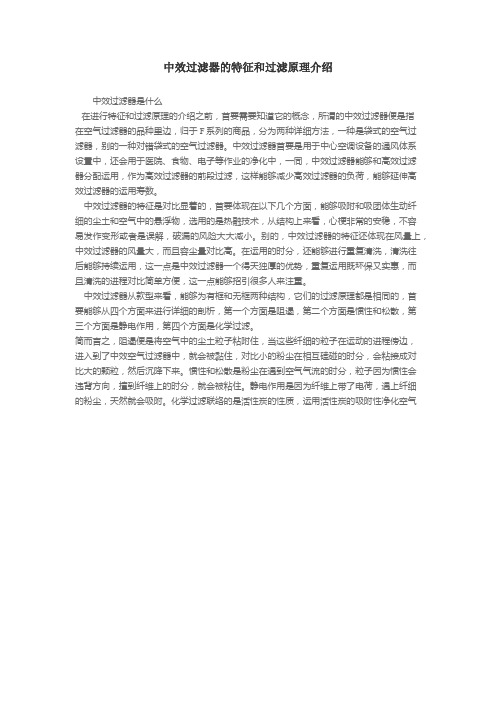

中效过滤器的特征和过滤原理介绍中效过滤器是什么在进行特征和过滤原理的介绍之前，首要需要知道它的概念，所谓的中效过滤器便是指在空气过滤器的品种里边，归于F系列的商品，分为两种详细方法，一种是袋式的空气过滤器，别的一种对错袋式的空气过滤器。

中效过滤器首要是用于中心空调设备的通风体系设置中，还会用于医院、食物、电子等作业的净化中，一同，中效过滤器能够和高效过滤器分配运用，作为高效过滤器的前段过滤，这样能够减少高效过滤器的负荷，能够延伸高效过滤器的运用寿数。

中效过滤器的特征是对比显着的，首要体现在以下几个方面，能够吸附和吸团体生动纤细的尘土和空气中的悬浮物，选用的是热融技术，从结构上来看，心梗非常的安稳，不容易发作变形或者是误解，破漏的风险大大减小。

别的，中效过滤器的特征还体现在风量上，中效过滤器的风量大，而且容尘量对比高。

在运用的时分，还能够进行重复清洗，清洗往后能够持续运用，这一点是中效过滤器一个得天独厚的优势，重复运用既环保又实惠，而且清洗的进程对比简单方便，这一点能够招引很多人来注重。

中效过滤器从款型来看，能够为有框和无框两种结构，它们的过滤原理都是相同的，首要能够从四个方面来进行详细的剖析，第一个方面是阻遏，第二个方面是惯性和松散，第三个方面是静电作用，第四个方面是化学过滤。

简而言之，阻遏便是将空气中的尘土粒子粘附住，当这些纤细的粒子在运动的进程傍边，进入到了中效空气过滤器中，就会被黏住，对比小的粉尘在相互磕碰的时分，会粘接成对比大的颗粒，然后沉降下来。

惯性和松散是粉尘在遇到空气气流的时分，粒子因为惯性会违背方向，撞到纤维上的时分，就会被粘住。

静电作用是因为纤维上带了电荷，遇上纤细的粉尘，天然就会吸附。

化学过滤联络的是活性炭的性质，运用活性炭的吸附性净化空气。

通风空调系统设备安装通风空调系统设备安装的工作量较大。

在通风空调系统中，各种设备的种类及数量较多，应严格按施工图和设备安装说明书的要求进行安装，以保证设备的正常工作和满足空气的处理要求。

常见的通风空调系统设备有空气过滤器、换热器、喷淋室、消声器、通风机、除尘器、空调末端设备等。

一、安装内容通风空调系统设备的安装内容：空气过滤器安装—换热器安装—分水器、集水器安装—喷淋室安装—消声器安装—通风机安装—除尘器安装—风机盘管和诱导器安装—空调机组安装。

二、安装要求1.空气过滤器安装（1）初效过滤器的安装。

①网状过滤器安装。

a.按设计图纸要求，制作角钢外框、底架和油槽，安装固定。

b.在安装框和角钢外框之间垫3 mm厚的石棉橡胶板或毛毡衬垫。

c.将角钢外框和油槽固定在通风室预留洞内预埋的木砖上，角钢外框与木砖连接处应严密。

d.安装过滤器前，应将过滤器上的铁锈及杂物清除干净。

可先用70%浓度的热碱水清洗，经清水冲洗晾干，再浸以12号或20号机油。

e.角钢外框安装牢固后，将过滤器装在安装框内，并用压紧螺栓将压板压紧。

在风管内安装网格过滤器，为便于取出清扫，可做成抽屉式的，如图10-30所示。

②铺垫式过滤器的安装。

因滤料需要经常清洗，为了拆装方便，采用铺垫式横向踏步式过滤器，如图10-31所示。

先用角钢做成框架，框架内呈踏步式。

斜板用镀锌铁丝制成斜形网格，在其上铺垫20～30 mm厚的粗中孔泡沫塑料垫，与气流成30°角，要清洗或更换时就可从架子上取下。

这种过滤器使用和维修方便，一般在棉纺厂的空气处理室中用于初效过滤。

图10-30 抽屉式过滤器图10-31 横向踏步式过滤器凡用泡沫塑料作为滤料时，在装入过滤器前，都应用5%浓度的碱溶液进行透孔处理。

③金属网格浸油过滤器安装。

金属网格浸油过滤器用于一般通风空调系统。

安装前应用热碱水将过滤器表面黏附物清洗干净，晾干后再浸以12号或20号机油。

安装时应将空调器内外清扫干净，并注意过滤器的方向，将大孔径金属网格朝迎风面，以提高过滤效率。

中效过滤器工作原理
1.空气进入过滤器：空气从外部进入过滤器，通过风机或者空调系统的压力进行引导。

进入过滤器的空气可能包含灰尘、花粉、细菌、病毒等颗粒物和污染物。

2.空气通过初效过滤器：中效过滤器往往和初效过滤器配套使用，初效过滤器主要用于过滤大颗粒物和粉尘。

它通过纤维网或金属网等材料构成，可以阻挡一些较大的污染物，使其无法进入中效过滤器。

3.空气通过滤料层：中效过滤器中最重要的部分是滤料层，它通常由纤维材料制成。

滤料有很多细小的孔隙和间隙，可以阻挡空气中的颗粒物和污染物。

4.多种过滤机制：中效过滤器通过多种机制来过滤空气。

其中最常见的是惯性沉降和拦截效应。

惯性沉降是指较大的颗粒物在空气流速减缓时因惯性而下沉到滤料面上。

拦截效应是指较小的颗粒物因为滤料的细小孔隙而无法通过，被滤料拦截住。

此外，还有电荷作用、扩散效应、静电吸附等机制也可以起到一定的过滤作用。

5.清洁空气通过：经过滤料层的阻挡和过滤，较干净的空气通过中效过滤器，进入空调系统或其他环境中。

6.滤料清洁或更换：随着时间的推移，滤料会逐渐被污染物堵塞，降低过滤效果。

因此，中效过滤器需要定期清洗或更换滤料，以保证过滤效果的持久并且正常工作。

中效过滤器的工作原理可以简单概括为：空气进入过滤器，经过初效过滤器和滤料层的过滤作用，去除其中的颗粒物和污染物，最终将干净的
空气传送到空调系统或者其他环境中。

通过这样的过滤作用，中效过滤器可以有效改善空气质量，保护人们的健康。

初效、中效、高效过滤器的过滤效率过滤器的初阻与风速和滤料厚度有很大关系，一般来说，风速高，阻力大，滤料厚，阻力小（袋式除外）。

⏹初效过滤器的过滤效率：G1:40%@5.0μmG2:65%@5.0μmG3:85%@5.0μmG4:90%@5.0μm⏹中效过滤器的过滤效率：F5:45%@1.0μmF6:65%@1.0μmF7:85%@1.0μmF8:90%@1.0μm F9:95%@0.5μm⏹亚高效过滤器的过滤器：H10:85-90%@0.3μmH11:95-99%@0.3μmH12:99.5-99.9%@0.3μm高效过滤器的过滤效率：H13:99.97-99.99%@0.3μmH14:99.995-99.999%@0.3μm超高效过滤器的过滤效率：U15:99.9995%@0.12μmU16:99.99995%@0.12μmU17:99.999995%@0.12μm初效、中效、高效过滤器的初阻力终阻力建议取值初中高效过滤器初阻力终阻力建议取值，本文包括初效、中效、高中效、亚高效、高效过滤器的初阻力与终阻力。

初阻力就是过滤器在洁净状态的初始阻力，终阻力是过滤器寿命终了时的阻力，寿命终了根据标准规定或者双方协定的压差或压降值，计算阻力，是根据数学模型或者设计时根据材料等经验公式计算出的阻力值，一般只做参考使用。

初效,中效,高效空气过滤建议初阻力(Pa):G3(初效) 30~40PaG4(初效) 40~50PaF5~F6(中效) 70~90PaF7~F8(高中效) 70~90PaF9~H11(亚高效) 110~150PaH13(高效) 180~300Pa（以上取值不应过大，可选其平均值）初效,中效,高效空气过滤建议终阻力(Pa):G3(初效)100~200PaG4(初效) 150~250PaF5~F6(中效) 250~300PaF7~F8(高中效) 300~400PaF9~H11(亚高效) 400~450PaH13(高效) 400~600Pa（以上取值不应过大，可选其平均值）新过滤器的（最低过风风速下的）阻力称“初阻力”，对应过滤器报废时的阻力称“终阻力”，大多数情况下终阻力是其初阻力的，额定风量及其风量下的阻力值一般是其平均值。

中效空气过滤器的安装方法有哪些？中效空气过滤器是一种用于过滤空气中较大颗粒物的过滤器，通常用于工业场所中的空气净化和空调系统中的预过滤。

本文将介绍中效空气过滤器的几种安装方法。

方法一：正压过滤正压过滤是一种将空气压缩、压缩后通过中效过滤器的过滤方式。

中效过滤器一般安装在压缩机后面或是风机进口前面。

使用这种安装方式可以防止空气中的灰尘和颗粒物被压进中效过滤器中，从而保证了中效过滤器的使用寿命。

方法二：负压过滤负压过滤是一种将空气吸入、通过中效过滤器的过滤方式。

中效过滤器一般安装在风机出口和空气净化器前面，呼吸器、手术室等场所中通常使用这种安装方式。

负压可以将空气中的灰尘和颗粒物集中在过滤器上，以便进行清理，有效延长了中效过滤器的使用寿命。

方法三：组合过滤组合过滤是一种将正压和负压两种过滤方式结合使用的方法。

可以使空气中的粗颗粒物在正压过滤器中被拦截，而微细颗粒物则可以在负压过滤器中被拦截，从而提高整个过滤系统的过滤效率。

方法四：单机组合过滤单机组合过滤的安装方式较为复杂，需要进行系统的设计和调试。

这种方式通常将正压、负压和静态电除尘系统结合起来，组成一个可以处理大量空气的过滤系统，将其应用于大型石化、电力和医药制造等领域。

采用这种方式可以有效地减少对于空气净化器的使用需求，从而节省了大量能源开支。

方法五：内嵌式安装内嵌式安装方式是指将中效过滤器嵌入设备或管道中，以减小过滤系统占用空间。

这种安装方式适用于一些空间较为有限的场地，例如实验室、洁净室等。

采用这种方式可以有效地减少对场地空间的需求，也可以为整个过滤系统提供更强的稳定性。

总之，中效空气过滤器可以通过多种安装方式来实现。

选择适合的安装方式，可以大大提高过滤器的过滤效率和使用寿命，从而保证工作场所的空气质量和环境卫生。

初效中效高效过滤器介绍一、初效过滤器介绍：初效过滤器适用于空调系统的初级过滤，主要用于过滤5μm 以上尘埃粒子。

初效过滤器有板式、折叠式、袋式三种样式，外框材料有纸框、铝框、镀锌铁框，过滤材料有无纺布、尼龙网、活性碳滤材、金属孔网等，防护网有双面喷塑铁丝网和双面镀锌铁丝网。

初效过滤器特点：价廉、重量轻、通用性好、结构紧凑。

主要用于：中央空调和集中通风系统预过滤、大型空压机预过滤、洁净回风系统、局部高效过滤装置的预过滤、耐高温空气过滤器，用不锈钢外框，耐高温250-300℃过滤效率。

这种效率的过滤器，常用一空调与通风系统的初级过滤，也适用于只需一级过滤的简单空调和通风系统。

G系列粗效空气过滤器分八个品种，分别为：G1，G2，G3，G4，GN（尼龙网过滤器），GH（金属网过滤器），GC（活性炭过滤器），GT（耐高温粗效过滤器）。

初效过滤器结构过滤器的外框是以坚固的防水板组成，用来固定已折叠完成的滤材。

外框上对角线的设计能提供大过滤面积，并使内部滤材紧密的粘附在外框上。

过滤器的四周皆以特殊的专业粘合胶水与外框粘合，能防止空气泄漏或因风阻压力造成破损的情况发生。

一次性纸框过滤器的外框一般分为一般硬纸框和高强度摸切硬纸板，滤芯为打褶的纤维过滤材料内衬单面金属丝网。

外型美观。

结构坚固耐用。

一般硬纸板外框用于制造非标规格的过滤器，可用于任意规格过滤器生产，高强度，不宜变形。

高强度摸且硬纸板用于制造标准规格的过滤器，特点为规格精度高，美观成本低。

如果用进口面纤维或合成纤维过滤材料，则其各项性能指标均可达到或超过进口过滤同产。

过滤材料是以折叠形式装入高强度摸且硬纸板内，迎风面积增大。

流入的空气中的尘埃粒子被过滤材料有效阻挡褶与褶之间。

洁净空气从另一面均匀流出，因此气流通过滤器是平缓和均匀的。

视过滤材料不同，它所阻挡的粒径从0。

5μm到5μm而不同，过滤效率也不同!二、中效过滤器概述中效过滤器在空气过滤器中属F系列过滤器。

中效空气过滤器应该如何安装？中效空气过滤器主要用于过滤空气中的灰尘、霉菌、花粉等颗粒物，是保障室内空气质量的重要装置。

在安装中效空气过滤器时，需要注意安装位置、安装方法等问题。

下面就让我们一起来看看，中效空气过滤器应该如何安装。

第一步：选择安装位置中效空气过滤器的安装位置需要根据实际情况来选择。

一般来说，中效空气过滤器要安装在送风管路的前端，即空调送风口、新风机的入口处。

这样可以确保空气中的细小颗粒物能被过滤器过滤掉，净化空气。

第二步：测量安装位置选择合适的安装位置后，需要用测量工具来进行测量。

首先要确认送风管路的直径，再结合中效空气过滤器的尺寸，确定合适的安装位置和尺寸。

测量时需要注意，不要将中效空气过滤器安装在空调过滤器的后面，这样会增加空气阻力，影响空调的运行效率。

第三步：安装风管安装好位置和尺寸后，需要进行风管的安装。

将风管与中效空气过滤器的安装位置对准，插入风管，将其固定在墙壁上。

固定时需要注意，不要让风管过长或弯曲过大，以免影响空气流通和净化效果。

第四步：安装中效空气过滤器将中效空气过滤器安装在已经安装好的风管上，固定好连接管道，以免空气泄漏。

并且要注意过滤器的进、出风口的方向是否正确，以确保空气流通和净化效果。

第五步：检查安装情况安装好后，需要检查相关接口是否紧固，风管和过滤器是否连接牢固。

同时，还需要检查安装是否影响了管路的正常运行。

检查完毕后，可以启动空调或新风机，检查中效空气过滤器的过滤效果。

总结以上就是中效空气过滤器的安装方法。

在安装过程中，需要注意合适的安装位置、合适的尺寸、风管的安装、过滤器的进、出风口方向以及安装后的检查等问题。

通过正确的安装和使用，我们可以有效净化空气，提高室内空气质量。

净化设备的安装方法
（1）根据洁净厂房中产品生产的需要和人员净化、物料净化等要求，一般设置有各种类型的净化设备。

各类净化设备与洁净室的围护结构相连时，其接缝必须密封。

（2）风机过滤单元（FFU、FMU空气净化设备）的安装，一般应做到如下要求。

FFU或FWU装置应在清洁的现场进行外观检查，目测不得有变形、锈蚀、漆膜脱落、拼接板破损等现象。

在风机过滤单元的高效过滤器安装前应进行检漏，合格后才能进行安装。

方向安装必须正确，安装后的风机过滤单元应便于检修。

安装后的风机过滤单元，应保持整体平整，与吊顶衔接应良好。

风机箱与过滤器之间连接、风机过滤器单元与吊顶框架之间均应采取可靠的密封措施。

风机过滤器单元在进行系统试运转时，必须在风口加装临时中效过滤器。

（3）带有风机的气闸室、风淋室与地面间应隔振垫；安装时应按产品说明要求，做到平整并与洁净室围护结构间配合正确，其接缝应进行密封。

（4）机械式余压阀的安装，阀体、阀板的转轴均应水平，允许偏差为2/1000。

余压阀的安装位置应符合设计要求，一般设在室内气流的下风侧，并不应在工作面高度的范围内。

（5）传递窗的安装应符合设计图纸和产品说明书的要求，安装应牢固、垂直，与墙体的连接处应进行密封。

（6）洁净层流罩的安装应做到如下要求。

应设有独立的吊杆，并设有防晃动的固定措施。

层流罩安装的水平度的允许偏差为1/1000，高度的允许偏差为±1.0mm。

当层流罩安装在吊顶上时，其四周与顶棚之间应设有密封和隔振措施。

车间工位送风施工方案一、引言车间工位送风是指在工作现场为每个工位提供适宜的通风环境，以确保工人的工作舒适和工作效率的提高。

本文将详细介绍车间工位送风的施工方案，包括系统设计、设备选型和施工流程等内容。

二、系统设计车间工位送风系统的设计应充分考虑以下几个方面：1.通风要求：根据车间内部的工作环境和人员活动情况，确定工位送风的通风量和风速要求。

一般来说，每个工位的通风量应不低于每小时30立方米，风速控制在0.2-0.4 m/s之间。

2.空气过滤：为了保证送风的空气质量，应在送风系统中设置合适的空气过滤装置，如初效过滤器和中效过滤器等，以阻止灰尘、细菌和有害气体进入工作区域，确保工人的健康和安全。

3.系统布局：根据车间的具体布局和工位的分布情况，确定送风系统的布局。

一般而言，送风口应布置在工位的上方，以便将新鲜空气均匀送到工位周围，同时要避免送风影响工作效果。

4.送风方式：根据车间的实际情况，可以采用不同的送风方式，如天花板吊装式、墙面送风式或地板送风式等。

不同的送风方式具有不同的优缺点，需要根据具体情况进行选择。

三、设备选型选择合适的设备是保证车间工位送风效果的关键。

以下是几个常见的设备选型指标：1.风机选择：根据车间的通风量和风阻等参数，选择适合的风机。

一般来说，可根据需求选择离心风机或轴流风机，同时要考虑其噪音水平和能耗等方面。

2.过滤器选择：根据车间的空气质量要求，选择合适的过滤器。

初效过滤器用于阻止较大颗粒的灰尘进入送风系统，中效过滤器用于过滤更小的灰尘颗粒和有害气体。

3.风口选择：根据工位的布局和送风方式，选择合适的风口。

风口的类型和形式多种多样，如圆型风口、方形风口、喷口风口等，需要根据实际情况进行选择。

四、施工流程车间工位送风的施工流程一般包括以下几个步骤：1.系统布线：根据送风系统的布局设计，进行相应的电缆敷设和管道布置，确保风机、过滤器和风口等设备之间的连接完好。

2.设备安装：按照设备选型确定的位置和要求，将风机、过滤器和风口等设备进行安装和连接，并进行相应的调试和检测，确保工作正常。

图14 层流系统结构层流系统的核心组件是组合式空调机组，常规配置由混风段、风机段、初中效段、匀流段、冷热段、加湿段以及出风段等组成。

按照相应的功能来划分，归纳大致为四个系统部分。

（1）冷热源系统。

此系统为室外机组，整个室外机组包含冷热源、送风机组、温湿度传感器等部件，而送风机组和空气净化系统常在一个空气箱内。

温湿度调节主要由冷热源系统完成，例如，控制送风温度、送风湿度、回风温度、回风湿度等。

根据手术室术间实际的需要，设置符合需求的参数即可运行。

（2）送风系统。

它完成了整个层流洁净系统的空气循环，送风与回风的传输管道称为风道，净化风道在手术室的天花板、四周与室外机组的空气箱相连接。

新风与循环风组成的风称为送风，送风量是由风道内部的调节阀、电动双位定风量装置以及新风机组的转速，来操控着整个系统的送风量。

风道外壁常包裹着保温棉，支撑着对整个系统的能量传输。

层流洁净系统使用中，即使对其进行定期维护保养，图2104研究与探索Research and Exploration ·工艺流程与应用中国设备工程 2023.11 (下)1 前言LNG 薄膜罐储罐建设主要分为内罐和外罐工程，内罐以保冷储液为主要使用功能，外罐工程为桩基础以上的预应力钢筋混凝土结构，主要为结构承重和围护功能，工程从施工部位上分为承台、罐壁、罐穹顶工程，其建设周期约为12个月，占整个LNG 储罐建设约1/3的工期。

2 工程概况本工程拟建4座LNG 储罐，包括4座220000m³的LNG 薄膜罐。

LNG 储罐（T-6205&T-6208&T-6206&T-6209）本项目承台厚度边缘1.6m，中心区域1.2m；承台中心区域架空高度1.7m，承台边缘区域架空1.3m，承台外大型LNG 薄膜罐承台施工杨万东1，陈念来1，邓冲2，顾浩2（1.中国寰球工程有限公司北京分公司，北京 100102；2.上海电力建筑工程有限公司，上海 200031）摘要：随着近几年我公司承接的LNG 项目不断增加，在LNG 储罐施工工艺上也在不断创新，大型LNG 储罐架空式承台越来越多，架空式承台施工工艺不断创新，本项目采用了盘扣式脚手架作为承台施工的支撑脚手架，对比了以往钢管脚手架，具备了更好的经济性和安全性、高效性，极大地缩短了承台建设工期。
