硅太阳能电池-制造工艺————————————————————————————————作者：————————————————————————————————日期：PV的意思：它是英文单词Photovoltaic的简写，中文意思是“光生伏特”（简称“光伏”）。

在物理学中，光生伏特效应（简称为光伏效应），是指光照使不均匀半导体或半导体与金属组合的不同部位之间产生电位差的现象硅太阳能电池制造工艺流程图1、硅片切割，材料准备：工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型（掺硼）。

2、去除损伤层：硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。

因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。

3、制绒：制绒，就是把相对光滑的原材料硅片的表面通过酸或碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。

对于单晶硅来说一般采用NaOH加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80度，浓度约1~2%，腐蚀时间约15分钟。

对于多晶来说，一般采用酸法腐蚀。

4、扩散制结：扩散的目的在于形成PN结。

普遍采用磷做n型掺杂。

由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。

5、边缘刻蚀、清洗：扩散过程中，在硅片的周边表面也形成了扩散层。

周边扩散层使电池的上下电极形成短路环，必须将它除去。

周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。

目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。

Si太阳能电池工艺流程目前主流的太阳能电池主要有硅系和化合物半导体系2大类（如图1），硅系中又分单晶硅和人多晶硅太阳能电池，本文针对硅系太阳能电池来说明太阳能电池的工艺流程。

图1 太阳能电池的主要分类及其工作原理示意图一、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。

该工序主要用来对硅片的一些技术参数进行在线测量，这些参数主要包括硅片表面不平整度、少子寿命（>10us）、电阻率、P/N型和微裂纹等。

该组设备分自动上下料、硅片传输、系统整合部分和四个检测模块。

其中，光伏硅片检测仪对硅片表面不平整度进行检测,同时检测硅片的尺寸和对角线等外观参数；微裂纹检测模块用来检测硅片的内部微裂纹；另外还有两个检测模组，其中一个在线测试模组主要测试硅片体电阻率和硅片类型，另一个模块用于检测硅片的少子寿命。

在进行少子寿命和电阻率检测之前，需要先对硅片的对角线、微裂纹进行检测，并自动剔除破损硅片。

硅片检测设备能够自动装片和卸片，并且能够将不合格品放到固定位置，从而提高检测精度和效率。

二、表面制绒单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。

由于入射光在表面的多次反射和折射，增加了光的吸收，提高了电池的短路电流和转换效率。

硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠，氢氧化钾、氢氧化锂和乙二胺等。

大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。

为了获得均匀的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。

制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25μm，在腐蚀绒面后，进行一般的化学清洗。

经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结。

三、扩散制结太阳能电池需要一个大面积的PN结以实现光能到电能的转换，而扩散炉即为制造太阳能电池PN结的专用设备。

制造工艺-硅太阳能电池．PV的意思：它是英文单词Photovoltaic的简写，中文意思是“光生伏特”（简称“光伏”）。

在物理学中，光生伏特效应（简称为光伏效应），是指光照使不均匀半导体或半导体与金属组合的不同部位之间产生电位差的现象硅太阳能电池制造工艺流程图1、硅片切割，材料准备：工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型（掺硼）。

2、去除损伤层：硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。

因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。

3、制绒：制绒，就是把相对光滑的原材料硅片的表面通过酸或碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。

对于单晶硅来说一般采用NaOH加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80度，浓度约1~2%，腐蚀时间约15分钟。

对于多晶来说，一般采用酸法腐蚀。

4、扩散制结：扩散的目的在于形成PN结。

普遍采用磷做n型掺杂。

由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。

、边缘刻蚀、清洗：5扩散过程中，在硅片的周边表面也形成了扩散层。

周边扩散层使电池的上下电极形成短路周边上存在任何微小的局部环，必须将它除去。

短路都会使电池并联电阻下降，以至成为废品。

在辉光放目前，工业化生产用等离子干法腐蚀，去除含有扩电条件下通过氟和氧交替对硅作用，散层的周边。

扩散后清洗的目的是去除扩散过程中形成的磷硅玻璃。

、沉积减反射层：6增加沉积减反射层的目的在于减少表面反射，由于SiN ,PECVD淀积折射率。

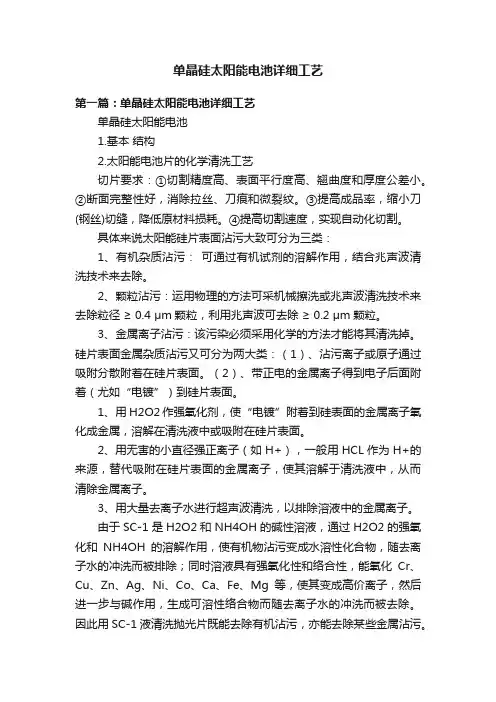

单晶硅太阳能电池详细工艺第一篇：单晶硅太阳能电池详细工艺单晶硅太阳能电池1.基本结构2.太阳能电池片的化学清洗工艺切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。

②断面完整性好，消除拉丝、刀痕和微裂纹。

③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。

④提高切割速度，实现自动化切割。

具体来说太阳能硅片表面沾污大致可分为三类：1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。

2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒。

3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。

硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。

（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。

1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面。

2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。

3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。

由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。

因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。

在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。

另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。

被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。
