!!!太阳能电池制造工艺---工艺流程以及工序简介

太阳能电池原理与制造工艺太阳能电池是一种将太阳能转换为电能的装置，它的工作原理基于光电效应。

本文将介绍太阳能电池的原理及其制造工艺。

一、太阳能电池的原理太阳能电池的工作原理可归结为以下几个步骤：1. 光吸收：太阳光进入太阳能电池后，会被光吸收层中的光敏材料吸收。

光敏材料往往是由硅、镓等材料制成的半导体。

2. 光激发：吸收光的能量会激发光敏材料中的电子，使其跃迁到较高能级，形成电子空穴对。

3. 分离电子和空穴：光激发后，电子和空穴会被电场分离。

在太阳能电池的结构中，通常会引入p-n结或p-i-n结构，以实现电荷的分离。

4. 电流输出：分离后的电子和空穴会沿电场方向移动，此时太阳能电池的正负电极会导致电子和空穴分别集中在不同的电极上，从而产生电流。

二、太阳能电池的制造工艺太阳能电池的制造工艺是一个经过多个步骤的复杂过程，主要包括：1. 材料准备：太阳能电池的主要材料是半导体材料，如硅、镓等。

首先需要准备高纯度的材料，以确保电池的性能和效率。

2. 半导体的制备：在制造太阳能电池之前，需要将半导体材料加工成片状。

这通常通过将硅材料熔化并凝固成晶体，再切割成薄片的方式实现。

3. 表面处理：为了提高太阳能电池的效率，需要对半导体片的表面进行处理。

常见的处理方法包括化学腐蚀、导电膜涂覆等。

4. 荷电层形成：通过在半导体片表面引入掺杂材料，可以形成p型和n型的区域。

这一步骤常用的方法是热扩散或离子注入。

5. 金属化：在完成荷电层形成后，需要在半导体表面涂覆金属电极。

典型的金属电极有银、铝等。

6. 封装：完成电极涂覆后，需要将太阳能电池进行封装，以保护电池内部结构，并提供连接电路。

三、太阳能电池的应用前景太阳能电池因其清洁环保、可再生能源等优势，已经得到广泛应用并在可再生能源领域中占据重要地位。

目前，太阳能电池主要用于以下几个方面：1. 光伏发电：太阳能光伏发电是目前最常见的利用太阳能的方式。

光伏电池阵列可以将太阳能转化为电能，供给家庭、商业机构以及电力系统使用。

太阳能电池板的制造工艺流程1. 硅片准备在太阳能电池板的制造过程中，首先需要准备硅片。

硅片是太阳能电池板的核心材料，通常由高纯度晶体硅材料制成。

在准备过程中，首先需要将硅原料净化，去除杂质，然后将硅原料熔化，形成硅锭。

接下来，硅锭通过切割技术被切割成薄片，形成硅片。

2. 涂层制备在制备过程中，硅片需要经过一系列的涂层处理。

首先，硅片会被清洗和去除表面杂质。

之后，硅片会被涂覆一层反射层，以提高太阳能的光吸收效果。

接着，通过化学方法涂覆一层抗反射膜，以减少反射损失。

最后，硅片会被覆盖一层保护层，防止受到外部环境的侵害。

3. 电池片制备接下来是电池片的制备过程。

首先，通过光刻技术在硅片上制造暗电极和光电极。

然后，通过扩散技术将硅片暗电极中注入杂质，形成PN结。

随后，通过金属化技术在光电极和暗电极上涂覆金属电极，以便于电流的收集和传输。

最后，通过退火技术将电池片进行烧结，以提高电池片的效率和稳定性。

4. 模组组装在模组组装阶段，电池片会被加工成规定大小，并且被安装在透明玻璃上。

透明玻璃起到保护和支撑电池片的作用。

同时，模组中还要安装背面板、接线盒、连接器等组件，以便将太阳能电池板与外部电源连接。

最后，根据需要，在模组表面覆盖一层防紫外线和耐候性的材料，以提高太阳能电池板的使用寿命和效果。

5. 质量检测最后一个工艺是质量检测。

在太阳能电池板的制造过程中，需要对整个制造过程进行严格的检测和测试，以确保太阳能电池板的质量和性能符合要求。

主要包括外观检查、电性能检测、环境适应性测试等。

只有通过了所有的质量检测，太阳能电池板才能出厂销售。

以上就是太阳能电池板的制造工艺流程。

通过以上工艺流程的操作和控制，可以生产出高质量、高效率的太阳能电池板，促进太阳能产业的可持续发展。

太阳能电池板的制造工艺流程
1.耐火砖制备：首先，制备耐火砖。

耐火砖通常由陶瓷材料制成，用于电池板的烧结过程中充当保护材料。

2.硅片生产：硅片是太阳能电池板的核心部分。

首先，将纯硅原料加热至高温融化，并按照设定工艺参数进行熔融处理。

然后，通过液态硅的拉拔方式将其拉伸成硅棒，再经过切割和抛光等工艺处理，制得薄薄的硅片。

3.备电池片：在硅片的表面涂上抗反射膜，以提高光吸收效率，并使其表面不反射光线，同时在背面涂上金属薄膜，以确保电流的传导。

4.背面结构制备：制备电池板的背面结构，通常使用铝、不锈钢或玻璃等材料，并涂上保护膜，以保护电池片和提高电池板的耐候性能。

5.焊接：使用银浆或铜带将电池片与背面结构连接起来，形成电池板的正负极。

6.封装：将电池板置于玻璃或其他透明材料制成的封装层中，以保护细薄的硅片。

7.包装和测试：检查电池板的质量，并封装和包装成最终的产品。

以上是太阳能电池板制造的主要工艺流程。

值得注意的是，这仅仅是一个简化的概述，实际的生产流程可能会根据不同的制造商和不同的电池板类型有所不同。

此外，随着技术的不断进步，太阳能电池板的制造工艺也在不断演变和改进。

太阳能电池生产工艺太阳能电池生产工艺一般分为：制绒、扩散、扩散后清洗、刻蚀、PECVD，丝网印刷，烧结，分类检测和封装。

制绒，就是把相对光滑的原材料硅片的表面通过强酸和强碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。

相关设备有无锡瑞宝，德国RENA，深圳捷佳创，这些设备中最好的是RENA，因为他不光卖设备，还卖制绒工艺的专利。

所使用的介质有HF，HCL，HNO3，NaOH，Na2SiO3和乙醇等。

动力源有自来水，纯水，压缩空气，氮气，工艺冷却水，废水，热排风和酸排风。

扩散的目的在于形成PN结。

硅片含硼，是P型结物质，需要往里面掺杂磷，使电子发生移动，形成PN结空穴。

所使用的介质有POCL3，N2，O2。

动力源有压缩空气，氮气，工艺冷却水，热排风和有机排风。

使用的设备是高温扩散炉，厂商有SVCS，TEMPRESS，长沙48所等。

该道工艺有洁净要求，需要在洁净室内运行。

因为扩散炉内的石英管需要清洗，所以需要增加一种石英管清洗机。

扩散后清洗的目的在于洗去扩散时形成的磷硅玻璃，即SiO2和 P2O5的混合物，所以扩散后清洗机又叫做去磷硅玻璃清洗机。

动力源有氮气，压缩空气，纯水，HF，热排风，酸排风，废水等。

设备有深圳捷佳创。

刻蚀的目的在于把硅片的边缘PN结断开，防止短路。

目前国内所使用的设备几乎都是长沙48所的。

动力源有CF4，N2，NH3，热排风，有机排风。

PECVD的目的在于镀氮化硅薄膜，增加折射率，同时掺杂H元素，使缺陷减少，还可以保护硅片。

所用设备有德国的ROTH&RAW平板式PECVD设备，还有CENTROTHERMO的管式PECVD设备。

动力源有SiH4，NH3，氮气，压缩空气，工艺冷却水，热排风，硅烷排风等。

丝网印刷的目的在于印刷导电电极。

先印背面，再印正面。

目前国内大多数厂家使用设备是意大利的BACCINI印刷线。

动力源有真空，压缩空气，热排风，有机排风等。

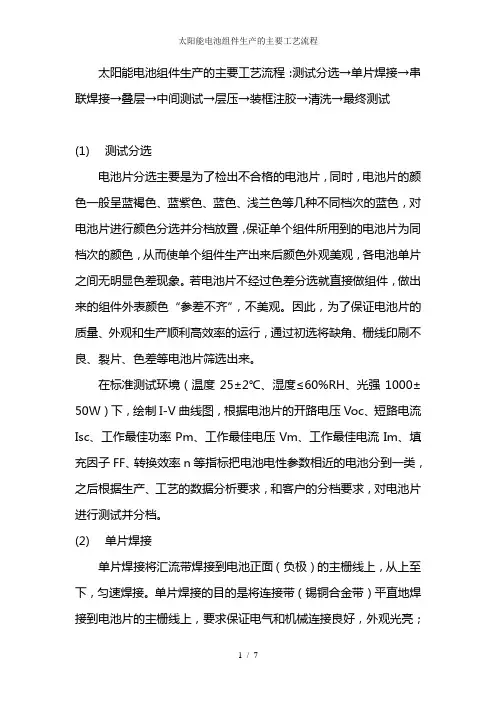

太阳能电池组件生产的主要工艺流程：测试分选→单片焊接→串联焊接→叠层→中间测试→层压→装框注胶→清洗→最终测试(1)测试分选电池片分选主要是为了检出不合格的电池片，同时，电池片的颜色一般呈蓝褐色、蓝紫色、蓝色、浅兰色等几种不同档次的蓝色，对电池片进行颜色分选并分档放置，保证单个组件所用到的电池片为同档次的颜色，从而使单个组件生产出来后颜色外观美观，各电池单片之间无明显色差现象。

若电池片不经过色差分选就直接做组件，做出来的组件外表颜色“参差不齐”，不美观。

因此，为了保证电池片的质量、外观和生产顺利高效率的运行，通过初选将缺角、栅线印刷不良、裂片、色差等电池片筛选出来。

在标准测试环境（温度25±2℃、湿度≤60%RH、光强1000±50W）下，绘制I-V曲线图，根据电池片的开路电压Voc、短路电流Isc、工作最佳功率Pm、工作最佳电压Vm、工作最佳电流Im、填充因子FF、转换效率n等指标把电池电性参数相近的电池分到一类，之后根据生产、工艺的数据分析要求，和客户的分档要求，对电池片进行测试并分档。

(2)单片焊接单片焊接将汇流带焊接到电池正面（负极）的主栅线上，从上至下，匀速焊接。

单片焊接的目的是将连接带（锡铜合金带）平直地焊接到电池片的主栅线上，要求保证电气和机械连接良好，外观光亮；焊带的长度约为电池边长的2倍，多出的焊带在串联焊接时与后面的电池片的背面电极相连。

(3)串联焊接背面焊接是将电池片接在一起形成一个电池片的串组，电池的定位主要靠一个膜具板，上面有放置电池片的凹槽，槽的大小和电池的大小相对应，槽的位置已经是设计好的，不同规格的组件使用不同的模板，操作者使用电烙铁和连接带（锡铜合金带）将单片焊接好的电池片的正面电极（负极）焊接到另一片的背面电极（正极）上，以此类推，依次将电池片串接在一起，并在组件串的正负极焊接出为叠层时准备的引线。

(4)叠层背面串接好且经过检验合格后，将电池片串、钢化玻璃和切割好的EVA 、背板（TPT）按照一定的层次敷设好，玻璃事先涂一层试剂（primer）以增加玻璃和EVA的粘接强度。

太阳能电池片生产的九道工序太阳能电池片的生产工艺流程分为硅片检测表面制绒及酸洗集中制结去磷硅玻璃等离子刻蚀及酸洗镀减反射膜丝网印刷快速烧结等。

详细介绍如下：一、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接打算了太阳能电池片转换效率的凹凸，因此需要对来料硅片进行检测。

该工序主要用来对硅片的一些技术参数进行在线测量，这些参数主要包括硅片表面不平整度、少子寿命、电阻率、P/N型和微裂纹等。

该组设备分自动上下料、硅片传输、系统整合部分和四个检测模块。

其中，光伏硅片检测仪对硅片表面不平整度进行检测,同时检测硅片的尺寸和对角线等外观参数;微裂纹检测模块用来检测硅片的内部微裂纹;另外还有两个检测模组，其中一个在线测试模组主要测试硅片体电阻率和硅片类型，另一个模块用于检测硅片的少子寿命。

在进行少子寿命和电阻率检测之前，需要先对硅片的对角线、微裂纹进行检测，并自动剔除破损硅片。

硅片检测设备能够自动装片和卸片，并且能够将不合格品放到固定位置，从而提高检测精度和效率。

二、表面制绒单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四周方锥体也即金字塔结构。

由于入射光在表面的多次反射和折射，增加了光的汲取，提高了电池的短路电流和转换效率。

硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠，氢氧化钾、氢氧化锂和乙二胺等。

大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。

为了获得匀称的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。

制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25m，在腐蚀绒面后，进行一般的化学清洗。

经过表面预备的硅片都不宜在水中久存，以防沾污，应尽快集中制结。

三、集中制结太阳能电池需要一个大面积的PN结以实现光能到电能的转换，而集中炉即为制造太阳能电池PN结的专用设备。

管式集中炉主要由石英舟的上下载部分、废气室、炉体部分和气柜部分等四大部分组成。

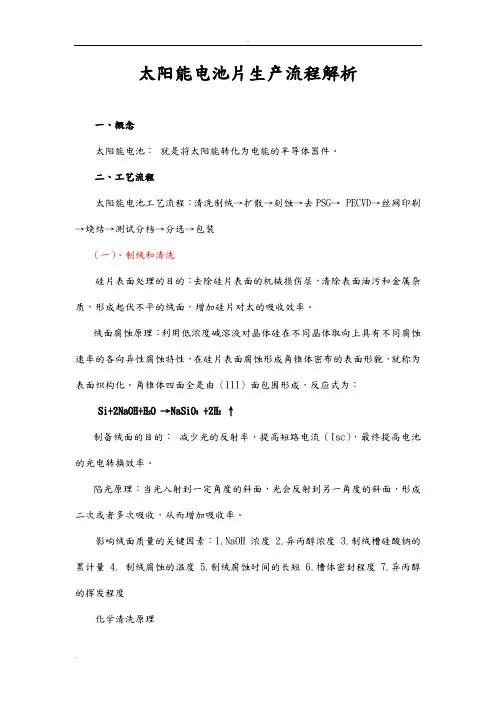

太阳能电池片生产流程解析一、概念太阳能电池：就是将太阳能转化为电能的半导体器件。

二、工艺流程太阳能电池工艺流程：清洗制绒→扩散→刻蚀→去PSG→ PECVD→丝网印刷→烧结→测试分档→分选→包装（一）、制绒和清洗硅片表面处理的目的：去除硅片表面的机械损伤层，清除表面油污和金属杂质，形成起伏不平的绒面，增加硅片对太的吸收效率。

绒面腐蚀原理：利用低浓度碱溶液对晶体硅在不同晶体取向上具有不同腐蚀速率的各向异性腐蚀特性，在硅片表面腐蚀形成角锥体密布的表面形貌，就称为表面织构化。

角锥体四面全是由〈111〉面包围形成，反应式为： Si+2NaOH+H2O →NaSiO3 +2H2↑制备绒面的目的：减少光的反射率，提高短路电流（Isc），最终提高电池的光电转换效率。

陷光原理：当光入射到一定角度的斜面，光会反射到另一角度的斜面，形成二次或者多次吸收，从而增加吸收率。

影响绒面质量的关键因素：1.NaOH浓度 2.异丙醇浓度 3.制绒槽硅酸钠的累计量 4. 制绒腐蚀的温度 5.制绒腐蚀时间的长短 6.槽体密封程度7.异丙醇的挥发程度化学清洗原理HF去除硅片表面氧化层：SiO2 + 6HF → H 2 [SiF6 ] + 2H 2 OHCl去除硅片表面金属杂质：盐酸具有酸和络合剂的双重作用，氯离子能与Pt2+、Au3+、 Ag+、Cu+、Cd2+、Hg2+等金属离子形成可溶于水的络合物。

★注意事项NaOH、HCl、HF都是强腐蚀性的化学药品，其固体颗粒、溶液、蒸汽会伤害到人的皮肤、眼睛、呼吸道，所以操作人员要按照规定穿戴防护服、防护面具、防护眼镜、长袖胶皮手套。

一旦有化学试剂伤害了员工的身体，马上用纯水冲洗30分钟，送医院就医。

（二）、扩散太阳电池制造的核心工序——PN结（太阳电池的心脏）扩散的目的：形成PN结太阳能电池磷扩散方法1.三氯氧磷（POCl3）液态源扩散2.喷涂磷酸水溶液后链式扩散3.丝网印刷磷浆料后链式扩散，现大多采用的是第一种方法。

太阳能电池板制造工艺过程
太阳能电池板是目前最为流行的可再生能源补给设备，它的制造工艺
决定了其性能和寿命。

下面，我们来了解一下太阳能电池板的制造工
艺过程。

一、硅片制备
1. 原材料制备：从矽砂中提取硅，制成单晶硅或多晶硅薄片。

2. 晶体生长：将单晶硅或多晶硅融化，通过悬挂剂在火花炉中制成圆
柱形晶体。

3. 晶体切片：将从晶体中切割出薄片，并切成方形或圆形。

二、太阳能电池制造
1. 手工元件组装：将硅片分成电池板的大小，并使用符合尺寸的胶黏
剂固定。

2. 机械元件组装：使用机器自动组装硅片并融合。

3. 光学涂层：在电池板上覆盖一层反射膜，以最大程度地提高太阳能
转换效率。

4. 封装：在电池板叠加玻璃或塑料覆盖层，以保护电池板免受外部环
境的损害。

三、导线连接及封装
1. 接线：将电池板上的金属导线连接到电池板的末端，以连接电池板
和电源。

2. 封装：在连接好导线后，使用特殊的封装胶将电池板和导线连接处
密封，以防止水分渗入破坏电池板。

四、测试和排序
1. 电性能测试：对电池板进行电性能测试，以确认其太阳能转换效率、峰值功率、电池工作电流等。

2. 外观质量检测：检查电池板外观缺陷、损伤等。

通过上述制造工艺流程，经过多次组装和测试后，太阳能电池板终于
制造出来了。

它们可以用于多种应用场景，如屋顶太阳能发电、路灯、交通信号灯等。

随着技术的不断升级，太阳能电池板的生产过程也会
愈加完善。

1_太阳能电池片生产工艺流程太阳能电池片是将太阳光能直接转换为电能的装置，其制造工艺流程包括晶圆加工、硅片制备、电池片制造、模组组装等多个环节。

在这里，我将详细介绍太阳能电池片的生产工艺流程。

1.晶圆加工首先，原料硅块通过多级加热冶炼、晶体拉制、切割等过程，被制成圆形晶体圆片，即硅晶圆。

晶圆主要分为单晶硅晶圆、多晶硅晶圆和ZnO 硅晶圆。

这些硅晶圆都需要经过光洁、清洗等处理，以确保表面平整度和干净度。

2.硅片制备硅晶圆在高温气氛中进行切割和打磨，得到适合太阳能电池片制造的硅片。

硅片的厚度和尺寸要符合电池片的设计要求，同时要保证硅片表面的光洁度和平整度，以提高光电转换效率。

3.电池片制造将硅片进行清洗、染色、扩散、沉积、光刻等一系列工艺步骤，制造成具有PN结构的太阳能电池片。

其中，扩散是将硅片表面注入适量的杂质，形成PN结构，提高光电转换效率；沉积是将金属电极沉积在硅片表面，形成正负极电极；光刻是在硅片表面覆盖一层光刻胶，并通过UV光进行光刻，形成光电极以提高光电转换效率。

4.模组组装将电池片通过焊接、固化、连线等工序，组装成太阳能模组。

在模组组装中，电池片需要通过软硅胶封装，以防止潮湿和灰尘对其产生影响，同时可以起到一定的防护作用。

焊接是将电池片的正负极与连接线焊接在一起；固化是使用EVA胶将电池片和玻璃板压合在一起，同时使用硅密封胶封装边框；连线是通过排线将多块电池片连接在一起，形成一个大的光伏模组。

总的来说，太阳能电池片生产工艺流程包括晶圆加工、硅片制备、电池片制造和模组组装等多个环节。

这些工艺步骤的精准和有序进行，是保证太阳能电池片品质和性能的关键。

通过不断创新和提高工艺技术，太阳能电池片的转换效率和使用寿命可以不断提升，以满足人们对清洁能源的需求。

太阳能电池板的生产工艺流程太阳能电池板的生产工艺流程封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的太阳能电池板。

电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。

产品的高质量和高寿命是赢得客户满意的关键，所以太阳能电池板的封装质量非常重要。

(1)流程电池检测——正面焊接——检验——背面串接——检验——敷设(玻璃清洗、材料切割、玻璃预处理、敷设)——层压——去毛边(去边、清洗)——装边框(涂胶、装角键、冲孔、装框、擦洗余胶)——焊接接线盒——高压测试——组件测试——外观检验——包装入库。

(2)组件高效和高寿命的保证措施高转换效率、高质量的电池片；高质量的原材料，例如，高的交联度的EVA、高黏结强度的封装剂(中性硅酮树脂胶)、高透光率高强度的钢化玻璃等；合理的封装工艺，严谨的工作作风，由于太阳电池属于高科技产品，生产过程中一些细节问题，如应该戴手套而不戴、应该均匀地涂刷试剂却潦草完事等都会严重地影响产品质量，所以除了制定合理的工艺外，员工的认真和严谨是非常重要的。

(3)太阳能电池组装工艺简介①电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效地将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数(电流和电压)的大小对其进行分类。

以提高电池的利用率，做出质量合格的太阳能电池组件。

如果把一片或者几片低功率的电池片装在太阳电池单体中，将会使整个组件的输出功率降低。

因此，为了最大限度地降低电池串并联的损失，必须将性能相近的单体电池组合成组件。

②焊接：一般将6～12个太阳能电池串联起来形成太阳能电池串。

传统上，一般采用银扁线构成电池的接头，然后利用点焊或焊接(用红外灯，利用红外线的热效应)等方法连接起来。

现在一般使用60％的Sn、38％的Pb、2％的Ag 电镀后的铜扁丝(厚度约为100～200μm)。
