太阳能电池工艺流程

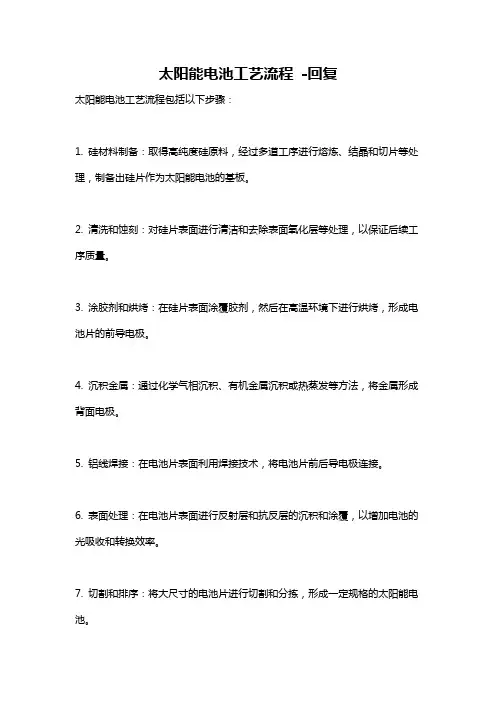

太阳能电池工艺流程-回复
太阳能电池工艺流程包括以下步骤：
1. 硅材料制备：取得高纯度硅原料，经过多道工序进行熔炼、结晶和切片等处理，制备出硅片作为太阳能电池的基板。

2. 清洗和蚀刻：对硅片表面进行清洁和去除表面氧化层等处理，以保证后续工序质量。

3. 涂胶剂和烘烤：在硅片表面涂覆胶剂，然后在高温环境下进行烘烤，形成电池片的前导电极。

4. 沉积金属：通过化学气相沉积、有机金属沉积或热蒸发等方法，将金属形成背面电极。

5. 铝线焊接：在电池片表面利用焊接技术，将电池片前后导电极连接。

6. 表面处理：在电池片表面进行反射层和抗反层的沉积和涂覆，以增加电池的光吸收和转换效率。

7. 切割和排序：将大尺寸的电池片进行切割和分拣，形成一定规格的太阳能电池。

8. 组装：将多个太阳能电池通过串联、并联等方式组合成太阳能电池组或板块，以供应用。

太阳能电池板的生产工艺流程太阳能电池板的生产工艺流程封装是太阳能电池生产中的关键步骤,没有良好的封装工艺，多好的电池也生产不出好的太阳能电池板。

电池的封装不仅可以使电池的寿命得到保证,而且还增强了电池的抗击强度。

产品的高质量和高寿命是赢得客户满意的关键,所以太阳能电池板的封装质量非常重要。

（1)流程电池检测——正面焊接——检验——背面串接——检验--敷设(玻璃清洗、材料切割、玻璃预处理、敷设)—-层压—-去毛边（去边、清洗）——装边框（涂胶、装角键、冲孔、装框、擦洗余胶）-—焊接接线盒——高压测试——组件测试—-外观检验--包装入库。

（2）组件高效和高寿命的保证措施高转换效率、高质量的电池片;高质量的原材料，例如，高的交联度的EVA、高黏结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等；合理的封装工艺,严谨的工作作风，由于太阳电池属于高科技产品，生产过程中一些细节问题，如应该戴手套而不戴、应该均匀地涂刷试剂却潦草完事等都会严重地影响产品质量，所以除了制定合理的工艺外,员工的认真和严谨是非常重要的。

（3）太阳能电池组装工艺简介①电池测试: 由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效地将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类;电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类.以提高电池的利用率,做出质量合格的太阳能电池组件。

如果把一片或者几片低功率的电池片装在太阳电池单体中，将会使整个组件的输出功率降低.因此，为了最大限度地降低电池串并联的损失，必须将性能相近的单体电池组合成组件。

②焊接: 一般将6～12个太阳能电池串联起来形成太阳能电池串.传统上，一般采用银扁线构成电池的接头，然后利用点焊或焊接(用红外灯，利用红外线的热效应）等方法连接起来.现在一般使用60％的Sn、38％的Pb、2％的Ag 电镀后的铜扁丝（厚度约为100~200μm）。

太阳能电池片的生产工艺流程
以太阳能电池片是一种将太阳能转化为电能的设备，它是太阳能发电系统的核心部件。

太阳能电池片的生产工艺流程主要包括硅片生产、晶体生长、切片、清洗、扩散、腐蚀、金属化、测试等环节。

硅片生产是太阳能电池片生产的第一步，它是将硅矿石经过多道工序加工而成的。

硅片生产的主要工艺包括矿石选矿、冶炼、精炼、晶体生长等环节。

其中，晶体生长是硅片生产的核心环节，它是将高纯度硅熔体通过晶体生长炉中的晶体种子生长成大晶体的过程。

晶体生长完成后，需要将大晶体切割成薄片，这个过程称为切片。

切片的目的是将大晶体切割成薄片，以便后续的加工。

切片完成后，需要对硅片进行清洗，以去除表面的杂质和污染物。

清洗完成后，需要对硅片进行扩散。

扩散是将掺杂物（如磷、硼等）通过高温处理，将其扩散到硅片表面的过程。

扩散完成后，需要对硅片进行腐蚀，以去除扩散过程中产生的氧化物和杂质。

腐蚀完成后，需要对硅片进行金属化。

金属化是将金属电极（如铝、银等）通过高温处理，将其与硅片表面结合的过程。

金属化完成后，需要对太阳能电池片进行测试，以确保其性能符合要求。

太阳能电池片的生产工艺流程是一个复杂的过程，需要经过多道工序加工而成。

随着太阳能技术的不断发展，太阳能电池片的生产工
艺也在不断改进和完善，以提高太阳能电池片的转换效率和降低成本，为太阳能发电系统的普及和应用提供更好的支持。

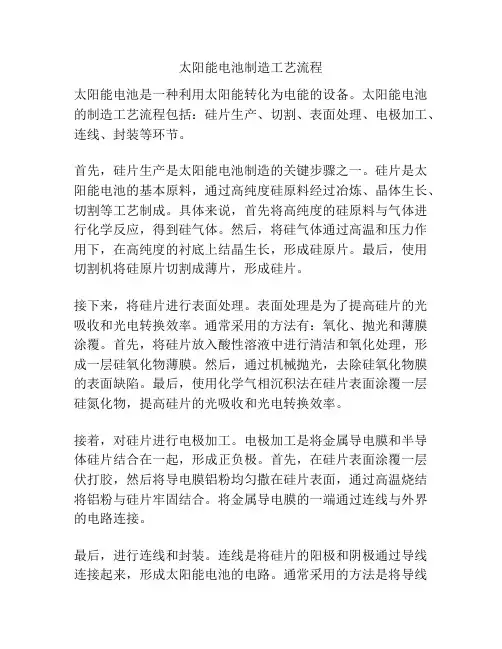

太阳能电池制造工艺流程太阳能电池是一种利用太阳能转化为电能的设备。

太阳能电池的制造工艺流程包括：硅片生产、切割、表面处理、电极加工、连线、封装等环节。

首先，硅片生产是太阳能电池制造的关键步骤之一。

硅片是太阳能电池的基本原料，通过高纯度硅原料经过冶炼、晶体生长、切割等工艺制成。

具体来说，首先将高纯度的硅原料与气体进行化学反应，得到硅气体。

然后，将硅气体通过高温和压力作用下，在高纯度的衬底上结晶生长，形成硅原片。

最后，使用切割机将硅原片切割成薄片，形成硅片。

接下来，将硅片进行表面处理。

表面处理是为了提高硅片的光吸收和光电转换效率。

通常采用的方法有：氧化、抛光和薄膜涂覆。

首先，将硅片放入酸性溶液中进行清洁和氧化处理，形成一层硅氧化物薄膜。

然后，通过机械抛光，去除硅氧化物膜的表面缺陷。

最后，使用化学气相沉积法在硅片表面涂覆一层硅氮化物，提高硅片的光吸收和光电转换效率。

接着，对硅片进行电极加工。

电极加工是将金属导电膜和半导体硅片结合在一起，形成正负极。

首先，在硅片表面涂覆一层伏打胶，然后将导电膜铝粉均匀撒在硅片表面，通过高温烧结将铝粉与硅片牢固结合。

将金属导电膜的一端通过连线与外界的电路连接。

最后，进行连线和封装。

连线是将硅片的阳极和阴极通过导线连接起来，形成太阳能电池的电路。

通常采用的方法是将导线焊接在硅片电极上。

封装是将太阳能电池的硅片固定在支架上，并用透明的封装材料进行保护。

封装完成后，太阳能电池即可使用。

综上所述，太阳能电池制造的工艺流程主要包括硅片生产、切割、表面处理、电极加工、连线和封装等环节。

这些环节的完成，使得太阳能电池的制造成为可能，为人们利用太阳能发电提供了可靠的设备。

太阳能电池的制造工艺流程在不断改进和创新，以提高太阳能电池的效率和使用寿命，推动太阳能产业的发展。

太阳能电池工艺流程太阳能电池是一种利用光电效应将太阳光能转化为电能的器件，是清洁能源领域中备受关注的技术之一。

太阳能电池的制造过程涉及多个工艺步骤，下面将简要介绍太阳能电池的工艺流程。

1.晶体硅材料准备太阳能电池的主要材料是硅，一般采用晶体硅。

晶体硅材料准备是太阳能电池制造的第一步，通常通过硅矿石提炼、高纯度硅棒拉制等工艺来获取高质量的硅材料。

2.硅片加工经过硅材料准备后，硅片需要进行加工。

硅片加工包括切割、抛光、清洗等步骤，以确保硅片表面光滑、无瑕疵，提高光电转换效率。

3.扩散和光刻扩散是将掺杂物diffused 到硅片表面，形成p-n 结，是太阳能电池的关键工艺之一。

光刻是通过光掩膜技术在硅片表面形成电极图案，为后续的金属化工艺做准备。

4.金属化金属化是在硅片表面沉积金属电极，将光电转换的电荷导出，形成电路。

金属化工艺需要高精度的设备和工艺控制，以确保电极与硅片的良好接触性和导电性。

5.封装封装是将太阳能电池芯片与支撑材料（如玻璃、背板等）进行封装，保护太阳能电池不受外界环境影响，并提高组件的稳定性和耐久性。

6.测试和质检经过封装后的太阳能电池需要进行测试和质检，以确保电池组件的性能符合要求。

测试包括电性能测试、外观检查、温度湿度试验等，质检则是对电池组件的质量进行全面检查。

7.成品包装最后一步是将经过测试和质检合格的太阳能电池组件进行包装，以便运输和安装。

包装通常采用防震、防潮的材料，保证太阳能电池组件在运输过程中不受损坏。

总的来说，太阳能电池的制造工艺是一个复杂而精密的过程，涉及多个步骤和环节。

只有严格控制每个工艺步骤，确保材料和设备的质量，才能生产出高效、稳定的太阳能电池产品。

随着太阳能电池技术的不断进步和完善，相信太阳能电池将在未来发挥越来越重要的作用，成为清洁能源领域的主力。

晶体硅太阳能电池生产工艺流程图电池片工艺流程说明：(1)清洗、制绒：首先用化学碱（或酸）腐蚀硅片，以去除硅片表面机械损伤层，并进行硅片表面织构化，形成金字塔结构的绒面从而减少光反射。

现在常用的硅片的厚度在 180 μm 左右。

去除硅片表面损伤层是太阳能电池制造的第一道常规工序。

(2)甩干：清洗后的硅片使用离心甩干机进行甩干。

(3)扩散、刻蚀：多数厂家都选用 P型硅片来制作太阳能电池，一般用 POCl3液态源作为扩散源。

扩散设备可用横向石英管或链式扩散炉,进行磷扩散形成 P-N结。

扩散的最高温度可达到 850- 900℃。

这种方法制出的 PN结均匀性好，方块电阻的不均匀性小于 10％，少子寿命大于 10 微秒。

扩散过程遵从如下反应式：4POCl3＋3O2（过量）→ 2P2O5＋2Cl 2（气） 2P2O5＋5Si → 5SiO2 + 4P 腐蚀磷硅玻璃和等离子刻蚀边缘电流通路，用化学方法除去扩散生成的副产物。

SiO2与HF生成可溶于水的 SiF 62-，从而使硅表面的磷硅玻璃（掺 P2O5的SiO2）溶解，化学反应为：SiO2＋6HF → H2（SiF 6）＋ 2HO(4) 减反射膜沉积：采用等离子体增强型化学气相沉积(PECVD: Plasma Enhanced Chemical Vapor Deposition)技术在电池表面沉积一层氮化硅减反射膜，不仅可以减少光的反射，而且由于在制备SiNx 减反射膜过程中有大量的氢原子进入，因此也起到了很好的表面钝化和体钝化的效果。

这是因为对于具有大量晶界的多晶硅材料而言，晶界的悬挂键被饱和，降低了复合中心的原因。

由于表面钝化和体钝化作用明显，就可以降低对制作太阳能电池材料的要求。

由于增强了对光的吸收，氢原子对太阳能电池起到很好的表面和体内钝化作用，从而提高了电池的短路电流和开路电压。

(5)印刷、烧结：为了从电池上获取电流，一般在电池的正、背两面制作电极。

太阳能电池片生产流程解析一、概念太阳能电池：就是将太阳能转化为电能的半导体器件。

二、工艺流程太阳能电池工艺流程：清洗制绒→扩散→刻蚀→去PSG→ PECVD→丝网印刷→烧结→测试分档→分选→包装（一）、制绒和清洗硅片表面处理的目的：去除硅片表面的机械损伤层，清除表面油污和金属杂质，形成起伏不平的绒面，增加硅片对太阳光的吸收效率。

绒面腐蚀原理：利用低浓度碱溶液对晶体硅在不同晶体取向上具有不同腐蚀速率的各向异性腐蚀特性，在硅片表面腐蚀形成角锥体密布的表面形貌，就称为表面织构化。

角锥体四面全是由〈111〉面包围形成，反应式为：Si+2NaOH+H2O →NaSiO3+2H2↑制备绒面的目的：减少光的反射率，提高短路电流（Isc），最终提高电池的光电转换效率。

陷光原理：当光入射到一定角度的斜面，光会反射到另一角度的斜面，形成二次或者多次吸收，从而增加吸收率。

影响绒面质量的关键因素：1.NaOH浓度 2.异丙醇浓度 3.制绒槽内硅酸钠的累计量 4. 制绒腐蚀的温度 5.制绒腐蚀时间的长短 6.槽体密封程度7.异丙醇的挥发程度化学清洗原理HF去除硅片表面氧化层：SiO2 + 6HF → H2[SiF6] + 2H2OHCl去除硅片表面金属杂质：盐酸具有酸和络合剂的双重作用，氯离子能与Pt2+、Au3+、 Ag+、Cu+、Cd2+、Hg2+等金属离子形成可溶于水的络合物。

★注意事项NaOH、HCl、HF都是强腐蚀性的化学药品，其固体颗粒、溶液、蒸汽会伤害到人的皮肤、眼睛、呼吸道，所以操作人员要按照规定穿戴防护服、防护面具、防护眼镜、长袖胶皮手套。

一旦有化学试剂伤害了员工的身体，马上用纯水冲洗30分钟，送医院就医。

（二）、扩散太阳电池制造的核心工序——PN结（太阳电池的心脏）扩散的目的：形成PN结太阳能电池磷扩散方法1.三氯氧磷（POCl3）液态源扩散2.喷涂磷酸水溶液后链式扩散3.丝网印刷磷浆料后链式扩散，现大多采用的是第一种方法。

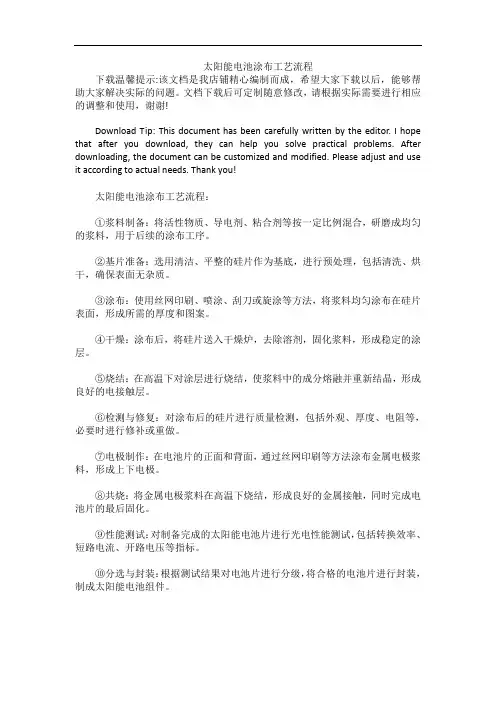

太阳能电池涂布工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!太阳能电池涂布工艺流程：①浆料制备：将活性物质、导电剂、粘合剂等按一定比例混合，研磨成均匀的浆料，用于后续的涂布工序。

②基片准备：选用清洁、平整的硅片作为基底，进行预处理，包括清洗、烘干，确保表面无杂质。

③涂布：使用丝网印刷、喷涂、刮刀或旋涂等方法，将浆料均匀涂布在硅片表面，形成所需的厚度和图案。

④干燥：涂布后，将硅片送入干燥炉，去除溶剂，固化浆料，形成稳定的涂层。

⑤烧结：在高温下对涂层进行烧结，使浆料中的成分熔融并重新结晶，形成良好的电接触层。

⑥检测与修复：对涂布后的硅片进行质量检测，包括外观、厚度、电阻等，必要时进行修补或重做。

⑦电极制作：在电池片的正面和背面，通过丝网印刷等方法涂布金属电极浆料，形成上下电极。

⑧共烧：将金属电极浆料在高温下烧结，形成良好的金属接触，同时完成电池片的最后固化。

⑨性能测试：对制备完成的太阳能电池片进行光电性能测试，包括转换效率、短路电流、开路电压等指标。

⑩分选与封装：根据测试结果对电池片进行分级，将合格的电池片进行封装，制成太阳能电池组件。

太阳能电池组件生产的主要工艺流程：测试分选→单片焊接→串联焊接→叠层→中间测试→层压→装框注胶→清洗→最终测试(1)测试分选电池片分选主要是为了检出不合格的电池片，同时，电池片的颜色一般呈蓝褐色、蓝紫色、蓝色、浅兰色等几种不同档次的蓝色，对电池片进行颜色分选并分档放置，保证单个组件所用到的电池片为同档次的颜色，从而使单个组件生产出来后颜色外观美观，各电池单片之间无明显色差现象。

若电池片不经过色差分选就直接做组件，做出来的组件外表颜色“参差不齐”，不美观。

因此，为了保证电池片的质量、外观和生产顺利高效率的运行，通过初选将缺角、栅线印刷不良、裂片、色差等电池片筛选出来。

在标准测试环境（温度25±2℃、湿度≤60%RH、光强1000±50W）下，绘制I-V曲线图，根据电池片的开路电压Voc、短路电流Isc、工作最佳功率Pm、工作最佳电压Vm、工作最佳电流Im、填充因子FF、转换效率n等指标把电池电性参数相近的电池分到一类，之后根据生产、工艺的数据分析要求，和客户的分档要求，对电池片进行测试并分档。

(2)单片焊接单片焊接将汇流带焊接到电池正面（负极）的主栅线上，从上至下，匀速焊接。

单片焊接的目的是将连接带（锡铜合金带）平直地焊接到电池片的主栅线上，要求保证电气和机械连接良好，外观光亮；焊带的长度约为电池边长的2倍，多出的焊带在串联焊接时与后面的电池片的背面电极相连。

(3)串联焊接背面焊接是将电池片接在一起形成一个电池片的串组，电池的定位主要靠一个膜具板，上面有放置电池片的凹槽，槽的大小和电池的大小相对应，槽的位置已经是设计好的，不同规格的组件使用不同的模板，操作者使用电烙铁和连接带（锡铜合金带）将单片焊接好的电池片的正面电极（负极）焊接到另一片的背面电极（正极）上，以此类推，依次将电池片串接在一起，并在组件串的正负极焊接出为叠层时准备的引线。

(4)叠层背面串接好且经过检验合格后，将电池片串、钢化玻璃和切割好的EVA 、背板（TPT）按照一定的层次敷设好，玻璃事先涂一层试剂（primer）以增加玻璃和EVA的粘接强度。

高效太阳能电池片生产工艺流程(1)制绒(正面)制绒的目的是在硅片表面形成金字塔的绒面，减少表面反射，增加硅片内部对太阳光的吸收，提高电池的光电转换效率；去除硅片表面的机械损伤层。

将购进的原材料硅片堆叠在一起(CoinStack)经分片装置分片后导入传送带，而后导入制绒机的槽式通道上。

制绒机的机械臂携带硅片依次通过预清洗槽、水洗槽、制绒槽、清洗槽、后清洗槽、水洗槽、酸洗槽、水洗槽、干燥槽，经过制绒剂液的腐蚀，硅片表面会形成均匀一致的绒面。

硅片制绒的各项操作均在密闭的槽式硅片制绒机中进行，整个操作过程自动运行。

①预清洗、纯水洗1合格硅片经自动倒片机将硅片有序导入湿法花篮内，湿法花篮经过自动化传输进入制绒机台首先进入浸没在前清洗槽内，常温采用纯水、H2O2、NaOH混合溶液配合超声波对硅片进行清洗，主要目的是清除硅片表面的污迹，主要防止硅片表面清洗不干净影响制绒效果。

预清洗后硅片再用纯水进行清洗后，进入制绒工序处理。

②制绒、纯水洗2一定浓度碱液对硅表面进行晶体的各向异性腐蚀，能形成表面2-5μm大小的金字塔，金字塔绒面具有优良的陷光和减反射效果(10-14%)。

碱槽中含一定浓度的NaOH和制绒添加剂，添加剂可降低硅片表面张力，改善硅片与NaOH液体的浸润效果以及促进氢气泡的释放，增强腐蚀的各向异性，使金字塔更加均匀一致，提高绒面的制作效果。

经过制绒后的硅片形成金字塔绒面，表面同时形成了一层纳米级的多孔硅层。

制绒面形成的化学方程式如下：Si+2NaOH+H2O=Na2SiO2+2H2↑制绒处理后硅片再用纯水进行清洗后，进入酸洗工序处理。

③后清洗、纯水洗3后清洗工序采用稀盐酸将硅片表面的杂质清洗，中和硅片表面残余的NaOH,酸洗处理后硅片再用纯水进行清洗后，进入酸洗工序处理。

该工序化学方程式如下：HCl+NaOH=NaCl+2H2O④酸洗、纯水洗4在制绒后需使用稀酸溶液(HCl、HF混合溶液)进行高纯度清洗，HCl中和残余的氢氧化钠，HF的作用是去除硅片表面的氧化层使得硅片表面更加疏水，形成硅的络合物H2SiF2,通过与金属离子的络合作用将金属离子从硅片表面脱离，使得硅片的金属离子含量降低，为扩散制结做准备。
