柴油机后处理产品介绍

国四大马力柴油机后处理技术路线国四标准是指中国针对柴油车排放的一项污染控制标准，于2008年开始实施。

在国四标准下，柴油车的排放要求更为严格，需要配备一系列的后处理技术来净化排放物。

本文将介绍国内四大马力柴油机后处理技术路线。

国四标准要求柴油车的颗粒物（PM）排放控制在每公里0.025克以下，氮氧化物（NOx）排放控制在每公里3.5克以下。

为实现这一目标，国内发展了四大马力柴油机后处理技术路线，分别是颗粒物捕集器（DPF）、氧化催化器（DOC）、选择性催化还原（SCR）和低温尿素溶液喷射系统。

首先，颗粒物捕集器（DPF）是国内柴油车颗粒物排放控制的关键技术之一。

DPF是一种静电过滤装置，可以有效捕集柴油车尾气中的颗粒物。

它通过细小的孔道和滤芯来过滤颗粒物，从而减少对环境的污染。

在柴油车尾气中通过颗粒物捕集器后，排出的尾气中的颗粒物浓度将大大降低。

其次，氧化催化器（DOC）也是国内柴油车排放控制的重要技术之一。

DOC主要用于氧化柴油车尾气中的气态污染物，包括一氧化碳（CO）和氢气（HC）。

氧化催化器中的贵金属催化剂可以在高温下催化气态污染物的氧化反应，将其转化为对环境无害的物质。

通过氧化催化器的作用，柴油车排放的一氧化碳和氢气浓度将显著减少。

第三，选择性催化还原（SCR）是一种用于减少柴油车尾气中氮氧化物排放的技术。

SCR系统主要由催化剂和尿素溶液喷射系统组成。

柴油车尾气中的氮氧化物在催化剂的作用下与尿素溶液中的氨气（NH3）发生化学反应，最终转化为对环境无害的氮气和水蒸汽。

选择性催化还原技术可以有效降低柴油车的氮氧化物排放。

最后，低温尿素溶液喷射系统也是国内柴油车后处理技术的关键部分。

这一系统能够通过向排气管中喷射低温尿素溶液，将尿素溶液分解成氨气。

在SCR催化剂的作用下，氨气与尾气中的氮氧化物发生化学反应，将其转化为无害的氮气和水蒸汽。

综上所述，国内四大马力柴油机后处理技术路线是颗粒物捕集器（DPF）、氧化催化器（DOC）、选择性催化还原（SCR）和低温尿素溶液喷射系统。

国六后处理系统国六柴油后处理系统介绍国六后处理系统是一种针对柴油车辆的尾气排放进行处理的系统。

随着环保意识的增强，人们对机动车尾气排放的要求也越来越高，因此推出了国六标准，要求柴油车辆的尾气排放更加清洁。

国六后处理系统的出现，使得柴油车辆能够达到更严格的排放标准，减少有害气体的排放对环境造成的污染。

国六后处理系统主要包括SCR（Selective Catalytic Reduction）催化还原、DPF（Diesel Particulate Filter）颗粒捕集器和DOC（Diesel Oxidation Catalyst）柴油氧化催化器等三种技术。

首先是SCR催化还原技术，它通过喷射尿素溶液到尾气中，然后进入SCR催化转化器中与其中的氮氧化合物发生化学反应，将氮氧化合物转化为氮气和水蒸气，从而减少了尾气中的氮氧化合物含量。

SCR催化还原技术具有高效、高性能和高可靠性的特点，能够有效地减少氮氧化合物的排放。

其次是DPF颗粒捕集器技术，它主要通过过滤的方式捕集并收集柴油车尾气中的颗粒物，包括细颗粒物和可吸入颗粒物。

DPF颗粒捕集器通常由多个细小的细腻通道组成，通过过滤颗粒物的方式实现对颗粒物的捕集。

当捕集器内的颗粒物达到一定程度时，系统会进行清洗，将捕集的颗粒物通过加热或其他方式进行燃烧，进一步减少颗粒物的排放。

最后是DOC柴油氧化催化器技术，它主要通过氧化反应将柴油尾气中的一氧化碳（CO）和氢气（HC）转化为二氧化碳（CO2）和水蒸气。

DOC柴油氧化催化器通常由铂、钯和铑等贵金属组成的催化剂材料构成，这些催化剂能够提高氧化反应的速率和效率，从而有效地减少一氧化碳和氢气的排放。

除了以上三种技术，国六后处理系统还可以包括其他技术，如排气再循环技术（EGR）等，以进一步减少尾气排放的含量。

总而言之，国六后处理系统是一种针对柴油车辆的尾气排放进行处理的系统，通过SCR催化还原、DPF颗粒捕集器和DOC柴油氧化催化器等技术，能够有效地减少尾气中的有害气体排放，使得柴油车辆能够达到更严格的国六标准，减少对环境的污染。

销售公司锡柴国IV柴油机——系统介绍篇销售公司一后处理介绍销售公司系统工作原理SCR系统包括：尿素水溶液储罐、输送装置、计量装置、喷射装置、催化器以及温度和排气传感器等。

系统的基本工作原理是：尾气从涡轮出来后进入排气混和管，利用商业用的固体尿素和水（水溶液浓度为32.5%±0.5%），在混和管上安业用的固体尿素和水（水溶液浓度为325%±05%）在混和管上安装有尿素计量喷射装置，喷入尿素水溶液，尿素在高温下发生水解和热解反应后生成NH3，在SCR系统催化剂表面利用NH3还原NOX，排出N2和H20 。

该路线在欧洲采用的较多，这种方案对发动机的燃油消耗比和H20。

该路线在欧洲采用的较多，这种方案对发动机的燃油消耗比较低带SCR的国4排放典型控制系统销售公司常用的尾气后处理装置SCR尾气后处理装置三大模块：DCU（Dosing Control Unit，尿素喷射控住单元）SM （Supply Module，尿素供给模块，简称尿素泵）DM （Dosing Module，喷射模块，简称尿素喷嘴）。

企业机密销售公司销售公司销售公司销售公司销售公司SCR 在发动机上的布置销售公司销售公司各类传感器销售公司1) 电磁阀形式：二位二通常闭先导式电磁阀电磁水阀磁阀。

2) 电磁阀压差范围：0.2bar-3bar。

3) 电磁阀介质温度范围：-40℃-120℃。

4) 电磁阀环境温度范围：-40℃-80℃5) KV值：12L/min。

6) 接电电压为24VDC，线圈功率为9W CA4180-F18377）电磁阀渗漏量：<2cc/min@0.2bar（空气）。

8）建议加装蓄流二极管，以保护ECM。

CA4258-F2642CA1127-F1115销售公司环境温度传感器为了满足尿素加热和OBD要求，需要在系统中增加环境温度传感器，这个传感器由整车厂根据需要进行布置，要求能够测量到真实准确的环境温度。

目前环境温度传感器为西门子VDO的NTC传感器，借用了感器为西门子VDO的NTC传感器借用了3602155-607-0000，测量范围-40度—130度，拧紧力矩15—20NM。

欧Ⅳ柴油机尾气后处理系统（SCR）介绍无锡市凯龙汽车设备制造有限公司2009.121.满足欧Ⅳ的技术路线00.020.040.060.080.10.120.140.1602468NOx (g/kWh)微粒 (g /k W h )2. 凯龙公司SCR系统结构3.凯龙SCR系统零部件清单序号名称数量备注1催化消声器1凯龙2尿素罐1凯龙3尿素喷射计量泵1格兰富4尿素喷嘴1凯龙5Nox传感器1西门子6排气温度传感器2Sensor nite 7带OBD的DCU1凯龙8尿素管及附件1凯龙4.凯龙SCR主要部件1）催化消声器:SCR催化消声器是一个整体式的催化和消声装置，装在一个密封的不锈钢外壳内。

在其内部有四个单元，分别是氨扩散器、催化器、防止氨泄露的氧化层和消声装置（也可以与尾气加热器集成在一起）。

具体零件和技术参数为:Ø载体：NGK或康宁，10.5 “×3 ”和10.5 “×6 ”两种规格；Ø催化剂：巴斯夫公司，高性能催化剂并含有防止氨泄露的氧化层；Ø衬垫：3M公司，高性能陶瓷密封衬垫；Ø封装：无锡凯龙公司，全不锈钢结构，安全可靠；Ø整机参数：宽温度范围内的NOx高转化率，适合于排量为10L以下的各种柴油发动机。

2）尿素存储罐:Ø罐体坚实可靠，耐腐蚀性强，结构简单，使用方便。

Ø传感器由欧洲著名专业制造厂家订做，能够合理的检测出AdBlue的使用情况：监测罐内温度，能够通过发动机热水对罐内结冰的固体加热，保证AdBlue的正常供给；监测罐内液位高度，满液位和零液位、空罐时向后处理系统中央控制模块发出报警信号。

Ø电气信号输送、机械性能满足欧Ⅳ车后处理系统的要求，适合中国北方寒冷地区和南方地区使用。

Ø罐体具有聚四氟乙烯和不锈钢两种结构，可以满足不同客户需求。

3）尿素喷嘴:Ø喷嘴具有四个直径为0.5mm的孔，具有径向喷雾排列形状；Ø喷嘴在管内必须居中且最好安装在直的排气管上，但可以和排气管成任意角度。

【卡车之家原创】随着排放法规的日益严格和人们对后处理排放产品的了解，客户期望其商用车辆能采用运行可靠、产品性能和燃油经济性俱佳的系统。

目前，国内两大SCR后处理系统生产厂商的竞争趋势日益明显，康明斯与博世均可提供成熟的排放处理解决方案，为客户提供更多的绿色选择，下面我们就为大家介绍一下这两大品牌的产品特点。

● SCR后处理解决方案当共轨系统喷射到燃烧室燃烧后产生的废气进入排气系统，SCR利用尿素喷射系统将尿素水溶液喷入排气系统，在废气流中分解为氨气并在催化剂的作用下与氮氧化物发生反应，使之转化为无害的氮气和水。

系统还在尾气排放前用氮氧化物传感器检测尾气是否达到排放标准。

由于SCR技术需要更高的发动机燃烧温度，需在催化器前使用温度传感器。

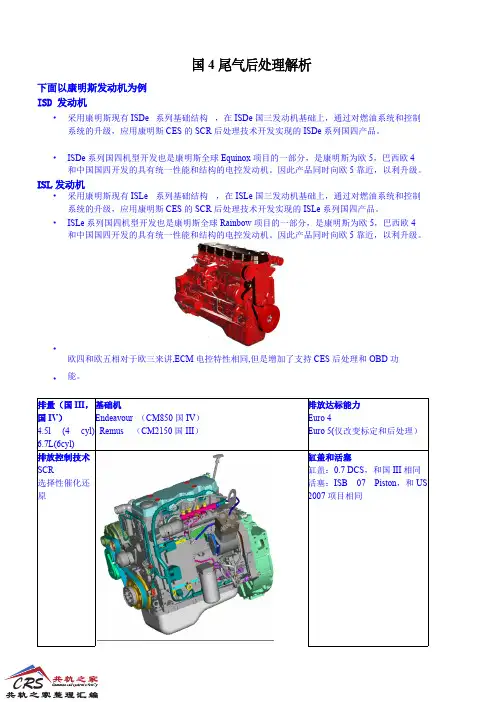

● 康明斯让发动机与后处理完美集成SCR系统总共包括4大模块：发动机排放控制模块、OBD车载诊断模块、车用尿素喷射模块以及SCR催化器模块。

在此列举出尿素喷射系统涉及到SCR 系统的一些关键零部件。

EcoFit康明斯尿素喷射系统作为排放处理系统整合和其子系统的设计专家，康明斯排放处理系统推出最新研发成果——EcoFitTM康明斯尿素喷射系统。

这项专利设计是选择性催化还原（SCR）后处理系统的关键部分，用于减少氮氧化物的排放。

康明斯为柴油发动机制造厂家提供一流性能和可靠性，以及最低的使用成本。

通过为降低安装成本和更好的燃油经济性提供解决方案，使得客户更具竞争力。

1、尿素计量模块尿素计量模块是在将尿素注入排放处理系统时的一项高精确度的环节。

控制模块计算在各种发动机工况下精确的尿素喷射率，以及整车压缩空气系统时的尿素混合空气量。

然后将雾化的尿素通过喷嘴注入排放处理系统，与尾气混合后通过催化剂。

但是，当加入不满足标准的尿素溶液，将会导致计量泵严重损坏，引起发动机功率降低。

2、喷嘴喷嘴是一个要求高耐久性能的部件，它将雾化的尿素和空气混合物喷射并通过催化剂载体。

康明斯喷嘴的独特在尾气气流的中心进行喷射，最大限度的降低尿素结晶的风险。

柴油车后处理装置术语
⑴柴油车后处理装置－指安装在柴油车发动机排气系统中，能通过各种理化作用来降低排气中污染物排放量的装置。

主要有DOC、DPF和SCR等。

⑵氧化型催化转化器（DOC）－指安装在柴油车发动机排气系统中，能降低排气中CO、THC和颗粒物（PM）中SOF污染物排放量的装置。

⑶颗粒过滤器（微粒捕集器）Diesel Particulate Filter(简称DPF)－指安装在柴油车发动机排气系统中，能降低排气中颗粒物（PM）排放污染物的装置。

关键技术在于再生。

其通常在上游还串有DOC，因此可同时降低HC、CO和PM三种污染物的排放量。

再结合发动机内的冷EGR来降低NOX排放，就可满足排放法规标准对四种排放物的限值要求。

此即称之为国Ⅳ机外排放控制后处理的发动机EGR+DPF技术路线。

①按再生方式分主动再生和被动再生。

目前世界范围内主动再生方式主要包括电加热、喷油催化燃烧和柴油燃烧器再生方式。

②按滤芯表面是否涂有催化剂还可分为DPF和CDPF。

③按过滤方式及效率还可分为壁流式WDPF和部分流式PDPF(或称POC)。

WDPF
的过滤效率稳定在85%~99.5%之间；而PDPF(POC)的过滤效率在30%~80%之间，急加速状态下还可能出现负的过滤效率。

④其它还有更多分类形式。

柴油机国六主流后处理系统柴油机主流国六后处理系统包含以下部件：(1) 催化转化器：DOC+SCR+ASC(2) 颗粒捕集器：DPF(3) 尿素供给单元、喷射单元(4) 燃油计量单元、喷射单元(5) 传感器：温度传感器、氮氧传感器、压差传感器、PM传感器国六后处理系统技术路线和系统架构整个后处理系统可以视为由SCR系统和HCI系统两大系统组成。

（一）SCR系统：SCR系统架构SCR系统由尿素供给单元（SM）、尿素喷射单元（DM）、尿素液位温度质量传感器、尿素箱、后处理控制单元（ECU）及相应管路和线束构成，如上图所示。

尿素供给单元（SM）将尿素水溶液从尿素箱中供给尿素喷射模块，由压力传感器、隔膜泵、尿素滤芯和反向阀等组成，温度低时可以加热。

尿素供给单元尿素喷射单元（DM）是将尿素水溶液喷入欧六后处理器中，采用发动机冷却水冷却。

尿素喷射单元SCR（选择性催化还原，SelectiveCatalytic Reduction）系统采用的还原剂是尿素。

尿素NH2CONH2 加H2O 后在高温下分解成NH3 和CO2，其工作原理是将还原剂喷入排气管，排气中的氮氧化合物与NH3反应被还原成氮气和水。

ASC(氨过滤器，Ammonia slip catalyst)：为防止氨气的泄漏，SCR催化器后有氨催化器，在这个催化器中NH3与O2反应生成氮气和水：4NH3+3O2->2N2+6H2OSCR反应原理SCR涂层主要有三种：V基、Cu基、Fe基，其性能对比见下表。

（二）HCI系统HCI系统架构HCI系统主要由HCI喷射系统、DOC总成、DPF总成组成。

通过温度传感器测到的温度信息，实时监控DPF系统，并将信号传输至ECU，ECU计算碳载量，决定是否需要主动再生以及主动再生的喷油量。

因此HCI系统可以称为主动再生时的喷油系统。

HCI系统的作用是控制DOC前燃油喷射的喷射精度，燃油在DOC中发生氧化反应，将进入DPF的排气温度提高到600℃以上，使得碳颗粒在DPF中被氧化。

后处理DPF1. 什么是后处理DPF？后处理DPF（Diesel Particulate Filter）是一种用于减少柴油发动机尾气排放中颗粒物的设备。

它是一种重要的排气净化设备，可以有效地减少柴油车辆尾气中的颗粒物排放，保护环境，改善空气质量。

2. 后处理DPF的原理后处理DPF的原理是通过捕捉并过滤柴油发动机尾气中的颗粒物，将其截留在过滤器中，并定期进行氧化再生。

当颗粒物堆积到一定程度时，系统会自动进行再生，将颗粒物燃烧转化为无害物质，同时减少过滤器的阻力。

3. 后处理DPF的工作过程后处理DPF的工作过程可以分为三个阶段：捕集阶段、再生阶段和降阻阶段。

3.1 捕集阶段在捕集阶段，后处理DPF通过精密的孔隙结构，将尾气中的颗粒物捕捉住，防止其进入大气中。

这一过程类似于一个过滤器，将颗粒物截留在过滤器中。

3.2 再生阶段当颗粒物在后处理DPF中积累到一定程度时，系统会启动再生功能，将颗粒物燃烧转化为二氧化碳和水蒸气，释放到大气中。

再生过程通常通过增加尾气温度或引入催化剂来实现。

3.3 降阻阶段当再生过程完成后，后处理DPF将恢复到正常工作状态，颗粒物被清除，过滤器的阻力降低。

车辆可以继续行驶，而不会影响发动机性能。

4. 后处理DPF的优点后处理DPF具有以下优点：•减少柴油车辆尾气中颗粒物的排放，保护环境，改善空气质量；•增加发动机燃烧效率，提升燃油经济性；•减少氮氧化物（NOx）等有害物质的排放，改善空气质量；•对发动机性能几乎没有负面影响。

5. 后处理DPF的注意事项使用后处理DPF时需要注意以下事项：•使用低硫柴油，以减少后处理DPF的堵塞风险；•定期清理后处理DPF，防止颗粒物堆积过多；•注意避免在低速行驶或长时间怠速时使用，以充分利用再生功能；•注意定期检查和更换后处理DPF的滤芯，保持其良好的工作状态。

6. 总结后处理DPF是一种重要的柴油车辆排气净化设备，通过捕捉和过滤颗粒物，并定期进行氧化再生，可以有效减少柴油车辆尾气中的颗粒物排放。

Denoxtronic采用Denoxtronic的柴油商用车能够在保持降低燃油消耗的同时，满足未来的排放限制。

整个世界，针对柴油机的更为严格的排放限制被立法。

传统的燃烧技术正遭遇各类限制。

因此，博世正在开发新奇的辅助方案，例如，选择性催化还原SCR系统。

SCR系统的核心是还原触媒计量系统Denoxtronic。

该系统能够在不影响燃油经济性的情况下大大降低NOx排放和降低颗粒物排放。

带DENOXTRONIC®的SCR催化转换器1雾状尿素水溶液“AdBlue”罐, 2温度传感器, 3燃油液面高度传感器, 4供应模块, 5ECU, 6计量阀, 7空气供应罐, 8尾气温度传感器, 9尾气传感器, 10燃油供给, 11处理后尾气, 12喷雾管SCR催化转换器代表了一种能够满足发动机经济和清洁需求的先进技术。

SCR和还原触媒AdBlue一同发生作用。

SCR催化转换器既可以单独应用，也可以与颗粒过滤器（尚未成为商用车的标准配置）联合使用。

该系统的核心部件是源自博世的还原触媒计量系统DENOXTRONIC。

目前，SCR催化转换器系统正准备供应给一些不同车型的制造商。

DENOXTRONIC®：我们对保护环境的贡献SCR将还原触媒AdBlue喷射入尾气流中发生作用。

它将尾气中有毒的NO x转换为无害的中性气体。

为了尽可能地降低排放，还原触媒一直被精确计量以符合发动机特殊操作环境则显得非常重要。

DENOXTRONIC满足了这一需求。

电子控制系统一并处理所有来自发动机管理系统的相关数据和从排放系统检测到的数据。

博世系统能够在所有操作模式下，精确调整AdBlue还原触媒计量以满足发动机和催化转换器特性。

DENOXTRONIC已经在测试车辆中验证了自身的效应。

联合SCR催化转换器，NOx排放能够被降低多达85%；与此同时，发动机特性也趋于更加经济。

与其它EU4应用技术相比，其可节省燃油5%~10%。

此外，DENOXTRONIC还能降低颗粒物排放。

国六柴油后处理系统介绍大家都在说“国六排放发动机”归根结底还是后处理系统不一样，那么国六后处理整体方案有那么些呢?接下来我们就一一盘点一下。

国六后处理系统采用DOC+DPF+SCR+ASC技术，采用双NOx传感器，4温度传感器，1压差传感器。

采用非空气辅助尿素喷射系统。

国六后处理结构示意图如下：国六后处理系统采用DOC+DPF+SCR+ASC技术DOC: Diesel Oxidation Catalyst 柴油机氧化催化器DPF: Diesel Particulate Filter 柴油机颗粒净化器SCR: Selective Catalytic Reduction 选择性催化还原反应ASC: Ammonia Slip Catalyst氨净化催化器1、箱式催化消声器(适用K15/K13/11)箱式催化消声器外形尺寸：710mm×622mm×625mm2、箱式集成消声器(结构适用K09/08/K05/S06)箱式集成消声器外形尺寸：650mm×550mm×625mm3、一字圆桶式集成式消声器(K08\K05\S06\S04\Y30\Y24)一字圆桶式集成式消声器外形尺寸：φ260mm×1070mm\φ 258mm×1005mm\φ220mm×950mm4、U型集成式消声器(K09\K08\K05\S06\S04)U型集成式消声器适用于后置客车，尺寸根据机型各异5、S型集成式消声器(K09\K08\K05\S06\S04)S型集成式消声器适用于后置客车，尺寸根据机型各异6、气体发动机国六后处理整体方案：气体机后处理系统采用EGR+TWC技术。

国六后处理结构示意图如下：气体发动机国六后处理整体方案国六后处理系统 DPF系统介绍及堵塞原因2019-10-23 16:58:46类型：投稿来源：卡车之家作者：噬魂小大噬魂选车，用车，玩车▎重型柴油汽车排放法规●国六后处理系统技术路线和系统架构后处理系统包含以下部件：催化转化器：DOC+SCR+ASC颗粒捕集器：DPF尿素供给单元、喷射单元燃油计量单元、喷射单元传感器：温度传感器、氮氧传感器、压差传感器、PM传感器▎DPF基本原理DPF由多孔壁流式陶瓷材料制成，并涂覆有贵金属涂层，分为封装、卡箍、载体、衬垫等四个部分；它的主要功能是捕集柴油车尾气中的碳烟颗粒以及其他颗粒物，以达到净化尾气的作用；DPF捕集的这些碳烟颗粒以主动或被动再生的方式，会在载体内部被燃烧掉，转变成少量灰分物质；这些灰分是一种不可燃烧的物质，主要构成是润滑油添加剂的化学成分，如钙、硫、锌及磷的化合物；随着DPF的使用，这些物质会不断堆积堵塞DPF，造成发动机限扭、动力下降、油耗上升，甚至直接损坏DPF总成。
