近代物理实验报告学院数理与信息工程学院班级物理092姓名艾合买提江学号09180218时间 2011年9月26日Nal(Tl) γ闪烁谱仪及γ射线能谱的测量摘要：放射性物质含有许多不稳定的原子。
这些源自在核衰变时辐射出α，β，γ射线和中子流等，并且都具有一定的能量。
γ射线是原子核从激发态跃迁到较低能态或基态时所产生的一种辐射。
它是一种波长极短的电磁波，其辐射能量标示为Εr=Εi-Εf=hv,其中Εi和Εf分别为原子核所处的未态和初态的能量。
V是γ射线光子的频率。
本实验将γ射线的次级电子按不同能量分别进行强度测量，从而得到γ辐射强度按能量的分布，即所谓能谱关键字：Υ射线能谱物质吸收系数μ光电效应康普顿效应电子对效应引言：原子核由高能级向低能级跃迁时会辐射射线，它是一种波长极短的电磁波，其能量由原子核跃迁前后的能级差来表示即：射线与物质发生相互作用则产生次级电子或能量较低的射线，将射线的次级电子按不同能量分别进行强度测量，从而得到辐射强度按能量的分布，即为“能谱”。
测量能谱的装置称为“能谱仪”。
闪烁探测器是利用带电粒子或非带电粒子与某些物质的相互作用下转化成为带电粒子对物质原子的激发，从而会产生发光效应的特性来测量射线的仪器。
它的主要优点是即能测量各种类型的带电粒子，又能探测中性粒子；即能测量粒子强度，又能测量粒子能量；并且探测效率高。
γ射线，又称γ粒子流，是原子核能级跃迁蜕变时释放出的射线，是波长短于0.2埃的电磁波。
首先由法国科学家P.V.维拉德发现，是继α、β射线后发现的第三种原子核射线。
原子核衰变和核反应均可产生γ射线。
γ射线的波长比X射线要短，所以γ射线具有比X射线还要强的穿透能力。
当γ射线通过物质并与原子相互作用时会产生光电效应、康普顿效应和正负电子对三种效应。
原子核释放出的γ光子与核外电子相碰时，会把全部能量交给电子，使电子电离成为光电子，此即光电效应。
由于核外电子壳层出现空位，将产生内层电子的跃迁并发射X射线标识谱。

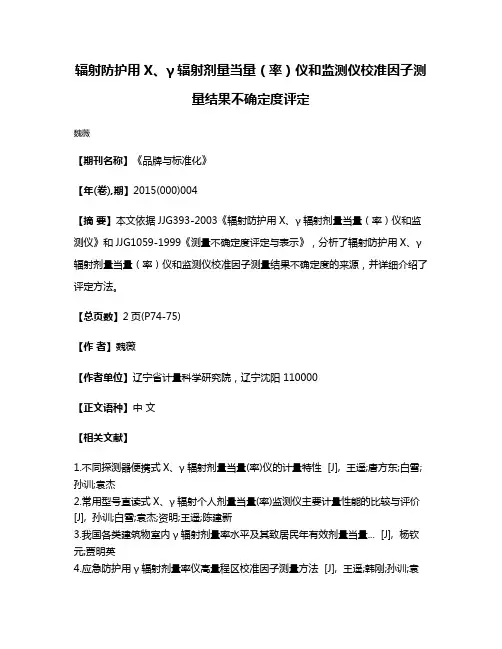

辐射防护用X、γ辐射剂量当量（率）仪和监测仪校准因子测
量结果不确定度评定
魏薇
【期刊名称】《品牌与标准化》
【年(卷),期】2015(000)004
【摘要】本文依据JJG393-2003《辐射防护用X、γ辐射剂量当量（率）仪和监测仪》和JJG1059-1999《测量不确定度评定与表示》，分析了辐射防护用X、γ辐射剂量当量（率）仪和监测仪校准因子测量结果不确定度的来源，并详细介绍了评定方法。
【总页数】2页(P74-75)
【作者】魏薇
【作者单位】辽宁省计量科学研究院，辽宁沈阳 110000
【正文语种】中文
【相关文献】
1.不同探测器便携式X、γ辐射剂量当量(率)仪的计量特性 [J], 王遥;唐方东;白雪;孙训;袁杰
2.常用型号直读式X、γ辐射个人剂量当量(率)监测仪主要计量性能的比较与评价[J], 孙训;白雪;袁杰;资明;王遥;陈建新
3.我国各类建筑物室内γ辐射剂量率水平及其致居民年有效剂量当量... [J], 杨钦元;贾明英
4.应急防护用γ辐射剂量率仪高量程区校准因子测量方法 [J], 王遥;韩刚;孙训;袁
杰;白雪;陈建新;唐方东
5.γ辐射剂量率仪对宇宙射线响应及校准因子的间接校准 [J], 廖建华;张伟珠;赖力明;莫光华;黄乃容
因版权原因，仅展示原文概要，查看原文内容请购买。

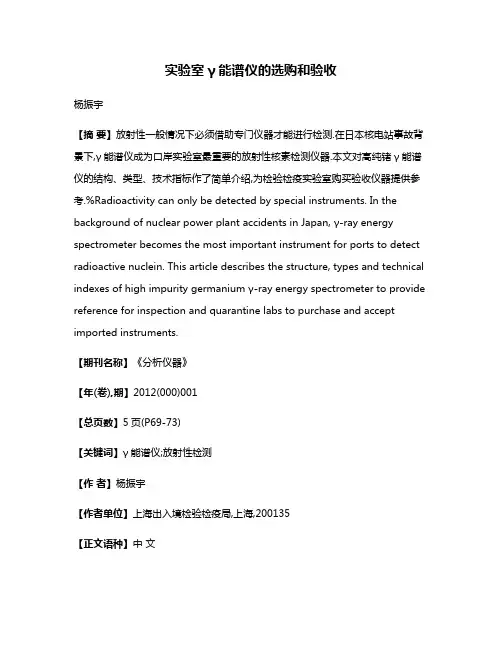

实验室γ能谱仪的选购和验收杨振宇【摘要】放射性一般情况下必须借助专门仪器才能进行检测.在日本核电站事故背景下,γ能谱仪成为口岸实验室最重要的放射性核素检测仪器.本文对高纯锗γ能谱仪的结构、类型、技术指标作了简单介绍,为检验检疫实验室购买验收仪器提供参考.%Radioactivity can only be detected by special instruments. In the background of nuclear power plant accidents in Japan, γ-ray energy spectrometer becomes the most important instrument for ports to detect radioactive nuclein. This article describes the structure, types and technical indexes of high impurity germanium γ-ray energy spectrometer to provide reference for inspection and quarantine labs to purchase and accept imported instruments.【期刊名称】《分析仪器》【年(卷),期】2012(000)001【总页数】5页(P69-73)【关键词】γ能谱仪;放射性检测【作者】杨振宇【作者单位】上海出入境检验检疫局,上海,200135【正文语种】中文1 前言放射性危害涉及面广、杀伤力强、危害大、有隐蔽性，且难以进行销毁处理，受到各国政府和公众的高度关注。
放射性物质一旦通过物流进入国内，很可能会造成环境污染，危害国民生命健康，甚至引起社会恐慌。
2011年3月，日本大地震引发福岛核电站事故，造成大量放射性物质外泄。
国家质检总局立即要求各口岸加强对日本进口货物、人员及其携带品和交通工具的放射性检测。
γ闪烁谱仪与γ射线能谱的测量【摘要】原子核的能级跃迁能产生γ射线，测量γ射线的能量分布，可确定原子核激发态的能级，这对于放射性分析，同位素应用及鉴定核素等都有重要意义。
谱仪（把射线的能量转变成光能）测定不同的放射源的射线能谱，本实验对Cs 137和Co 60两种元素的γ射线能谱进行测量，通过对核技术探测仪器的使用方法和能谱的测量与分析让我们对核技术有更深一步的认识。
【关键词】能谱 测量【正文】γ闪烁谱仪的基本工作原理以及整个的工作过程：整个谱仪由探头（包括闪烁体，光电倍增管，射极跟随器），高压电源，线性放大器，多道脉冲幅度分析器等组成。
闪烁探测器由闪烁体、光电倍增管和相应的电子放大器件三个主要部分组成。
（1）闪烁体: 闪烁体是用来把射线的能量转变成光能的。
本实验中采用含TI （铊）的NaI 晶体作射线的探测器。
（2）光电倍增管: 光电倍增管的结构如图2。
它由光阴极K 、收集电子的阳极A 和在光阴极与阳极之间十个左右能发射二次电子的次阴极D （又称倍增极、打拿极或联极）构成。
在每个电极上加上正电压，相邻的两个电极之间的电位差一般在100V 左右。
当闪烁体放出的光子打到光阴极上时，发生光电效应，打出的光电子被加速聚集到第一倍增极D1上，平均每个光电子在D1上打出3～6个次电子，增值后的电子又为D1和D2之间的电场加速，打到第二倍增极D2上，平均每个电子又打出3～6个次级电子，……这样经过n 级倍增以后，在阳极上就收集到大量的电子，在负载上形成一个电压脉冲。
图 2 百叶窗式光电倍增管示意图（3）射极跟随器：光电倍增管输出负脉冲的幅度较小，内阻较高。
一般在探头内部安置一级射极跟随器以减少外界干扰的影响，同时使之与线性放大器输入端实现阻抗匹配。
（4）线性放大器：由于入射粒子的能量变化范围很大，线性放大器的放大倍数能在10～1000倍范围内变化，对它的要求是稳定性高、线性好和噪声小。
开启实验仪器工作时射线通过闪烁体，闪烁体的发光强度与射线在闪烁体内损失的能量成正比，即入射线的能量越大，在闪烁体内损失能量越多，闪烁体的发光强度也越大。

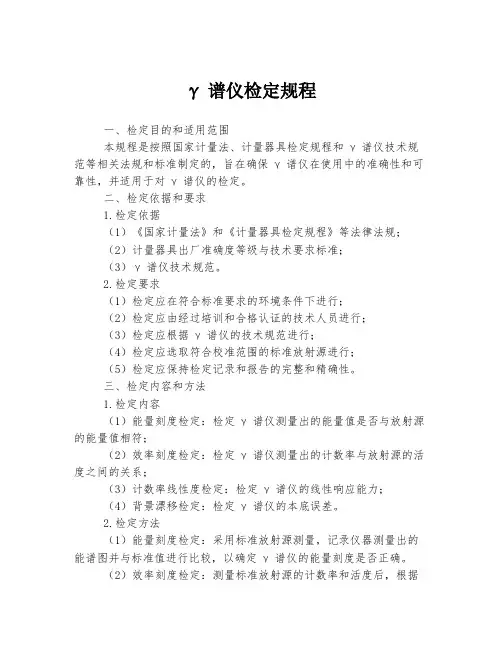

γ谱仪检定规程一、检定目的和适用范围本规程是按照国家计量法、计量器具检定规程和γ谱仪技术规范等相关法规和标准制定的，旨在确保γ谱仪在使用中的准确性和可靠性，并适用于对γ谱仪的检定。
二、检定依据和要求1.检定依据（1）《国家计量法》和《计量器具检定规程》等法律法规；（2）计量器具出厂准确度等级与技术要求标准；（3）γ谱仪技术规范。
2.检定要求（1）检定应在符合标准要求的环境条件下进行；（2）检定应由经过培训和合格认证的技术人员进行；（3）检定应根据γ谱仪的技术规范进行；（4）检定应选取符合校准范围的标准放射源进行；（5）检定应保持检定记录和报告的完整和精确性。
三、检定内容和方法1.检定内容（1）能量刻度检定：检定γ谱仪测量出的能量值是否与放射源的能量值相符；（2）效率刻度检定：检定γ谱仪测量出的计数率与放射源的活度之间的关系；（3）计数率线性度检定：检定γ谱仪的线性响应能力；（4）背景漂移检定：检定γ谱仪的本底误差。
2.检定方法（1）能量刻度检定：采用标准放射源测量，记录仪器测量出的能谱图并与标准值进行比较，以确定γ谱仪的能量刻度是否正确。
（2）效率刻度检定：测量标准放射源的计数率和活度后，根据计数率和活度之间的关系，对γ谱仪的效率进行刻度校正。
（3）计数率线性度检定：分别用不同强度的标准放射源进行测量，记录计数率并绘制曲线，以评估γ谱仪的线性响应能力。
（4）背景漂移检定：计数放射源不放射源条件下对仪器进行背景测量，记录背景计数率，以评估γ谱仪的本底误差。
四、检定结果评定和报告1.检定结果评定（1）按照计量器具出厂准确度等级和技术要求标准，对检定结果进行评定；（2）检定数据符合检定要求的标准范畴，则γ谱仪检定合格；（3）检定数据不符合检定标准要求，则γ谱仪检定不合格。
2.检定报告（1）检定报告应包括：检定时间、地点、检定方法、检定人员信息、检定结果、检定结论和签名等内容；（2）检定报告应保存在γ谱仪的检定资料中，并应定期进行更新。

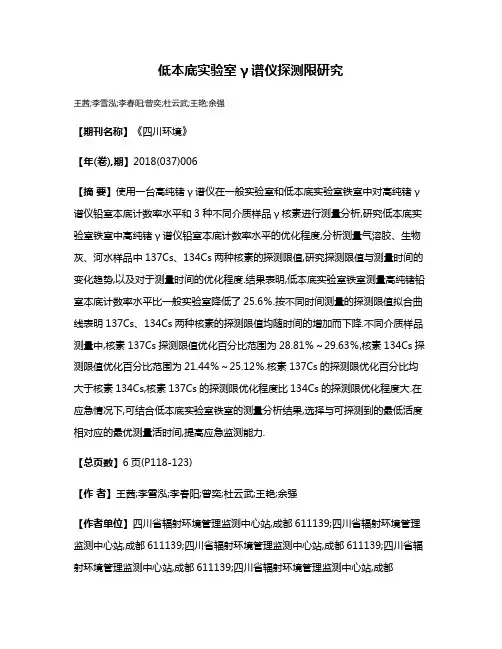

低本底实验室γ谱仪探测限研究王茜;李雪泓;李春阳;曾奕;杜云武;王艳;余强【期刊名称】《四川环境》【年(卷),期】2018(037)006【摘要】使用一台高纯锗γ谱仪在一般实验室和低本底实验室铁室中对高纯锗γ谱仪铅室本底计数率水平和3种不同介质样品γ核素进行测量分析,研究低本底实验室铁室中高纯锗γ谱仪铅室本底计数率水平的优化程度,分析测量气溶胶、生物灰、河水样品中137Cs、134Cs两种核素的探测限值,研究探测限值与测量时间的变化趋势,以及对于测量时间的优化程度.结果表明,低本底实验室铁室测量高纯锗铅室本底计数率水平比一般实验室降低了25.6％.按不同时间测量的探测限值拟合曲线表明137Cs、134Cs两种核素的探测限值均随时间的增加而下降.不同介质样品测量中,核素137Cs探测限值优化百分比范围为28.81％～29.63％,核素134Cs探测限值优化百分比范围为21.44％～25.12％.核素137Cs的探测限优化百分比均大于核素134Cs,核素137Cs的探测限优化程度比134Cs的探测限优化程度大.在应急情况下,可结合低本底实验室铁室的测量分析结果,选择与可探测到的最低活度相对应的最优测量活时间,提高应急监测能力.【总页数】6页(P118-123)【作者】王茜;李雪泓;李春阳;曾奕;杜云武;王艳;余强【作者单位】四川省辐射环境管理监测中心站,成都611139;四川省辐射环境管理监测中心站,成都611139;四川省辐射环境管理监测中心站,成都611139;四川省辐射环境管理监测中心站,成都611139;四川省辐射环境管理监测中心站,成都611139;四川省辐射环境管理监测中心站,成都611139;四川省辐射环境管理监测中心站,成都611139【正文语种】中文【中图分类】X837【相关文献】1.一套低本底反康普顿HPGeγ谱仪系统积分本底的实验研究 [J], 周春林;徐振华;韩峰;徐从学2.低本底反康谱顿的HPGe γ谱仪的调试 [J], 魏玉锦;师国彬;韩峰3.反宇宙射线低本底γ谱仪系统的设计和建立 [J], 张朕朕;范梓浩;周倩倩;梁珺成;张明4.国产超低本底液闪谱仪性能评价与对比研究 [J], 沙向东;黄彦君;张海英;张兵;曾帆;郭贵银5.《低本底锗(锂)γ谱仪分析环境样品中放射性核素的研究》在西安通过鉴定 [J], 王改删因版权原因，仅展示原文概要，查看原文内容请购买。
现场伽马能谱测量方法解析1.仪器选择：选择适当的伽马能谱测量仪器非常重要。
现场伽马能谱测量通常使用高纯锗探测器、硅半导体探测器或钠碘探测器。
这些探测器可以测量不同能量范围内的伽马辐射，并提供高分辨率的能谱数据。
2.辐射校准：在进行现场伽马能谱测量之前，必须对测量仪器进行辐射校准。
这样可以确定测量系统的能量响应，并将测量结果转换为相应的辐射剂量值。
辐射校准通常使用标准源和标准校准程序进行。
3.测量设置：在进行现场伽马能谱测量之前，需要进行一些设置。
这包括选择合适的测量位置和方向，以确保测量结果能够代表该位置或方向的伽马辐射水平。
还要确保测量仪器与周围环境隔绝，以减少其他辐射源的干扰。
4.数据采集和处理：进行现场伽马能谱测量时，测量仪器会记录下不同能量范围内的伽马辐射计数率。
这些数据可以用于生成能谱图，展示不同能量的辐射水平。
还可以根据能谱数据计算出伽马辐射的剂量值，并进行进一步的数据处理和分析。
5.数据分析：对于现场伽马能谱测量结果的进一步分析可以揭示伽马辐射源的特征和特性。
可以使用能谱分析软件对能谱数据进行峰识别和峰面积测量。
通过比较测量结果与已知的伽马辐射源能谱数据库，可以确定伽马辐射源的类型和活性。
6.风险评估和防护措施：根据现场伽马能谱测量结果，可以评估潜在的辐射风险。
这有助于确定采取何种防护措施来减少辐射暴露并保护工作人员和公众的安全。
风险评估还可以为现场环境中可能存在的辐射源的处理和处置提供依据。
总而言之，现场伽马能谱测量方法是一种可靠的方法，可用于测量现场环境中的伽马辐射能谱。
它可以提供关于伽马辐射源的重要信息，有助于评估潜在的辐射风险并采取适当的防护措施。

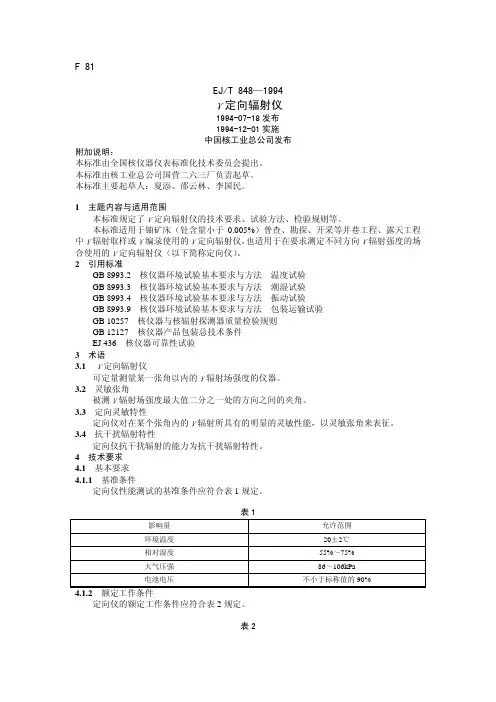

F 81EJ/T 848—1994γ定向辐射仪1994-07-18发布1994-12-01实施中国核工业总公司发布附加说明：本标准由全国核仪器仪表标准化技术委员会提出。
本标准由核工业总公司国营二六三厂负责起草。
本标准主要起草人：夏添、邵云林、李国民。
1 主题内容与适用范围本标准规定了γ定向辐射仪的技术要求、试验方法、检验规则等。
本标准适用于铀矿床（钍含量小于0.005%）普查、勘探、开采等井巷工程、露天工程中γ辐射取样或γ编录使用的γ定向辐射仪，也适用于在要求测定不同方向γ辐射强度的场合使用的γ定向辐射仪（以下简称定向仪）。
2 引用标准GB 8993.2 核仪器环境试验基本要求与方法温度试验GB 8993.3 核仪器环境试验基本要求与方法潮湿试验GB 8993.4 核仪器环境试验基本要求与方法振动试验GB 8993.9 核仪器环境试验基本要求与方法包装运输试验GB 10257 核仪器与核辐射探测器质量检验规则GB 12127 核仪器产品包装总技术条件EJ 436 核仪器可靠性试验3 术语3.1γ定向辐射仪可定量测量某一张角以内的γ辐射场强度的仪器。
3.2灵敏张角被测γ辐射场强度最大值二分之一处的方向之间的夹角。
3.3定向灵敏特性定向仪对在某个张角内的γ辐射所具有的明显的灵敏性能，以灵敏张角来表征。
3.4抗干扰辐射特性定向仪抗干扰辐射的能力为抗干扰辐射特性。
4技术要求4.1基本要求4.1.1基准条件定向仪性能测试的基准条件应符合表1规定。
表1影响量允许范围环境温度 20±2℃相对湿度 55%～75%大气压强 86～106kPa电池电压不小于标称值的90%4.1.2额定工作条件定向仪的额定工作条件应符合表2规定。
表2影响量额定使用范围环境温度－10～+45℃最大潮湿度 95%（40℃）大气压强 86～106kPa电池电压不小于标称值的80%注：1）对液晶显示仪器为0～45℃4.1.3探测器探测器由主晶体和副晶体及光电倍增管组成，并应有主晶体中心的标志和抗电磁干扰措施。

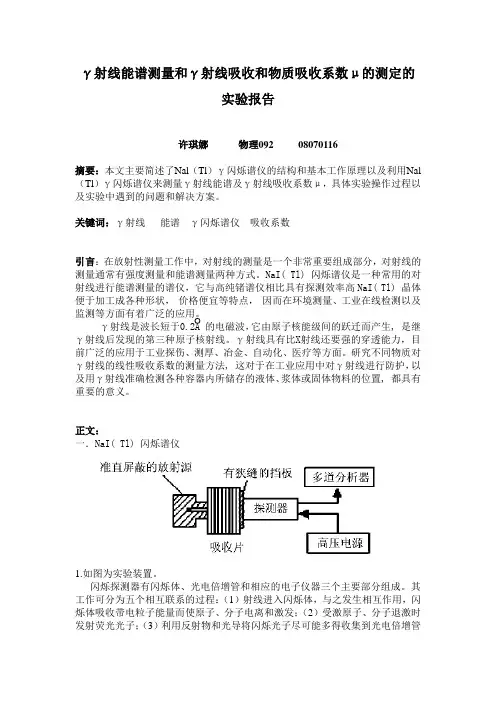

γ射线能谱测量和γ射线吸收和物质吸收系数μ的测定的实验报告许琪娜物理092 08070116摘要：本文主要简述了Nal（Tl）γ闪烁谱仪的结构和基本工作原理以及利用Nal （Tl）γ闪烁谱仪来测量γ射线能谱及γ射线吸收系数μ，具体实验操作过程以及实验中遇到的问题和解决方案。
