x射线能谱仪(eds)测试相关说明

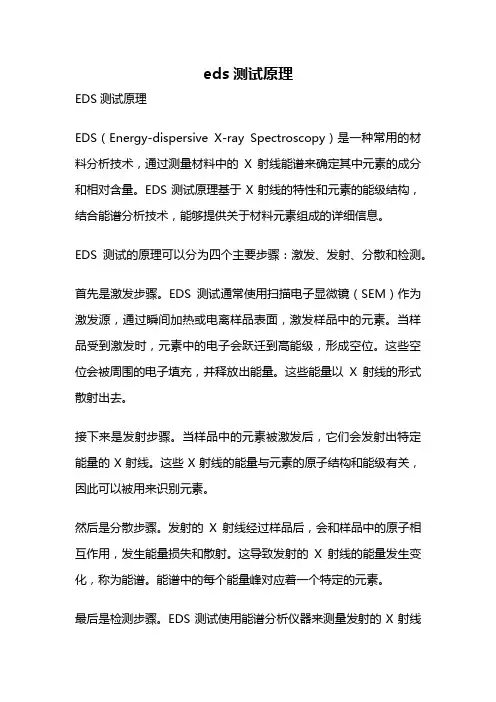

eds测试原理EDS测试原理EDS（Energy-dispersive X-ray Spectroscopy）是一种常用的材料分析技术，通过测量材料中的X射线能谱来确定其中元素的成分和相对含量。

EDS测试原理基于X射线的特性和元素的能级结构，结合能谱分析技术，能够提供关于材料元素组成的详细信息。

EDS测试的原理可以分为四个主要步骤：激发、发射、分散和检测。

首先是激发步骤。

EDS测试通常使用扫描电子显微镜（SEM）作为激发源，通过瞬间加热或电离样品表面，激发样品中的元素。

当样品受到激发时，元素中的电子会跃迁到高能级，形成空位。

这些空位会被周围的电子填充，并释放出能量。

这些能量以X射线的形式散射出去。

接下来是发射步骤。

当样品中的元素被激发后，它们会发射出特定能量的X射线。

这些X射线的能量与元素的原子结构和能级有关，因此可以被用来识别元素。

然后是分散步骤。

发射的X射线经过样品后，会和样品中的原子相互作用，发生能量损失和散射。

这导致发射的X射线的能量发生变化，称为能谱。

能谱中的每个能量峰对应着一个特定的元素。

最后是检测步骤。

EDS测试使用能谱分析仪器来测量发射的X射线能谱。

这些仪器将能谱转换为电信号，并通过数学算法进行处理，以确定材料中的元素种类和相对含量。

EDS测试原理的关键在于能谱分析。

能谱分析仪器能够将发射的X 射线能谱转换为元素峰的强度和位置信息。

通过比对已知元素的能谱数据库，可以确定样品中存在的元素。

同时，通过能谱峰的强度，还可以估计元素的相对含量。

EDS测试在材料科学、地质学、生物学等领域得到广泛应用。

它可以用来确定材料的组成、分析样品的微区化学成分、研究材料的晶体结构等。

EDS测试的优点是非破坏性、快速和准确。

然而，由于样品表面的几何形状和表面粗糙度等因素，可能会影响测试结果的准确性，因此在进行EDS测试时需要注意样品的准备和处理。

总结一下，EDS测试原理基于X射线的能谱分析，通过测量材料中发射的X射线能谱，可以确定样品中元素的成分和相对含量。

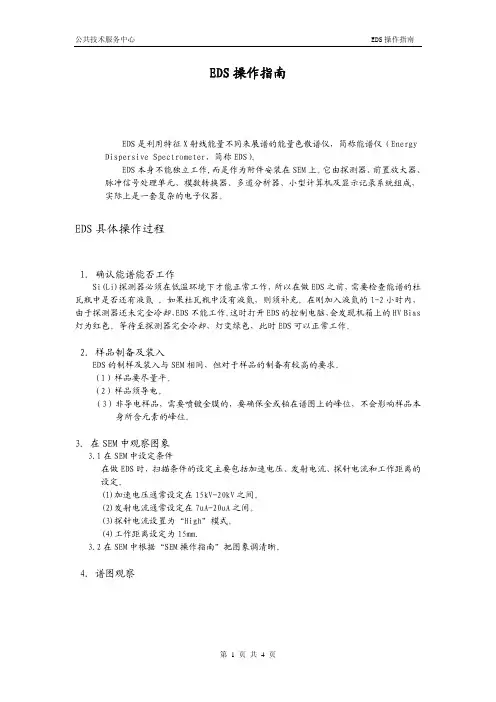

EDS操作指南EDS是利用特征X射线能量不同来展谱的能量色散谱仪，简称能谱仪（Energy Dispersive Spectrometer，简称EDS）。

EDS本身不能独立工作,而是作为附件安装在SEM上。

它由探测器、前置放大器、脉冲信号处理单元、模数转换器、多道分析器、小型计算机及显示记录系统组成，实际上是一套复杂的电子仪器。

EDS具体操作过程1.确认能谱能否工作Si(Li)探测器必须在低温环境下才能正常工作，所以在做EDS之前，需要检查能谱的杜瓦瓶中是否还有液氮 。

如果杜瓦瓶中没有液氮，则须补充。

在刚加入液氮的1-2小时内，由于探测器还未完全冷却，EDS不能工作。

这时打开EDS的控制电脑，会发现机箱上的HV Bias 灯为红色。

等待至探测器完全冷却，灯变绿色，此时EDS可以正常工作。

2．样品制备及装入EDS的制样及装入与SEM相同，但对于样品的制备有较高的要求。

（1）样品要尽量平。

（2）样品须导电。

（3）非导电样品，需要喷镀金膜的，要确保金或铂在谱图上的峰位，不会影响样品本身所含元素的峰位。

3．在SEM中观察图象3.1在SEM中设定条件在做EDS时，扫描条件的设定主要包括加速电压、发射电流、探针电流和工作距离的设定。

(1)加速电压通常设定在15kV-20kV之间。

(2)发射电流通常设定在7uA-20uA之间。

(3)探针电流设置为“High”模式。

(4)工作距离设定为15mm.3.2在SEM中根据“SEM操作指南”把图象调清晰。

4．谱图观察4.1简明操作过程4.2操作界面介绍134 57892 6上图是能谱仪的控制软件图，图中1-9是常用的控制区域，功能分别如下：1.屏幕观察方式（1、4、16幅图像、图像和谱线、8幅图像和1条谱线等方式）2.启动或释放外部扫描控制3.扫描模式（光斑模式、缩小光栅及全屏模式）4.时间常数（Amp time），调整时间常数使死时间在 20% - 40% 之间。

5.加速电压和放大倍数，根据SEM 控制软件中所选的加速电压和放大倍数设定6.图象收集键7.自动峰识别 并清除现有的峰标识8．谱线收集键；清除谱线键；谱线观察键：展开、收缩、升高降低； 谱线复位键；定量分析键，得到无标样定量分析结果。

eds能谱的原理
EDS能谱是一种常用的材料分析技术，其原理基于X射线能谱学。

当电子束撞击样品时，会激发出样品中的电子，这些电子会在样品中跃迁到高能级和低能级之间，从而产生特征X射线。

这些特征X射线的能量与样品中原子的种类和数量有关，因此可以通过测量X射线的能量分布来分析样品的成分。

EDS能谱的具体原理如下：
1. 电子束撞击样品：电子束通过电子显微镜或扫描电子显微镜聚焦后，照射到样品表面，激发出样品中的电子。

2. 产生特征X射线：激发出的电子在样品中跃迁到高能级和低能级之间，从而产生特征X射线。

3. X射线检测：X射线经过样品后会被探测器检测到，探测器会将X射线转换成电信号。

4. 能量分析：电信号经过放大和处理后，被送到电子能谱仪中进行能量分析。

能量分析是通过将电子束在电子能谱仪中加速，使其撞击到闪烁体上，产生闪烁光，闪烁光的强度与X射线的能量成正比。

5. 成分分析：通过对X射线能量分布的分析，可以确定样品中的元素种类和含量。

总之，EDS能谱是一种基于X射线能谱学原理的材料分析技术，通过测量样品中的X射线能量分布，可以确定样品
中的元素种类和含量。

X射线荧光光谱仪（EDX-LE能量色散）操作规程X射线荧光光谱仪（EDX-LE）操作规程1.接通电源，启动筛选分析条件:双击桌面上的PCEDX Navi 软件，启动软件。

2.初始化仪器,单击初始化。

3.打开X射线管电源,单击[Xray ON]。

3.1.显示面板的X-RAYS ON灯和X射线显示灯点亮。

3.2.仪器稳定大约需要花费15分钟。

3.3.显示[管理分析]页面后，完成启动。

4.仪器校正4.1.按开盖按钮，将校正样品放置测试窗。

关上样品室盖。

4.2.进行能量检查:放入A750标准样品，单击能量检查下的[测试]按钮，进行能量检查，读取能量数值（单位：cps/uA）4.3.进行管理分析:放入7元素标准样品，单击管理分析下的[测试]按钮，进行管理分析，读取7元素标样数值（单位：ppm）。

4.4.取出校正样品：取出校正样品后，单击[正常分析]，完成分析准备。

5.测试5.1.放置样品，关上样品室盖：按开盖按钮，将样品放置在测试窗上。

确认画面上显示样品图像。

5.2.输入样品信息：选择分析条件后输入样品名称、注释、操作者等信息。

5.3.开始分析：单击[开始]，开始分析。

分析结束后，发出结束音，显示分析结果。

5.4.进行预测试：预测试的目的是仪器自动选定分析条件。

大约需15s。

5.5.测试并显示测试结果：测试并出结果，依照材料不同，大约需3~15分钟。

6.关机6.1.退出仪器，关闭X射线管：从[维护]菜单选择[关闭X-ray]；单击[OK]。

6.2.退出程序：筛选分析结束。

选[关机]，退出程序。

6.3.切断各电源：按照图中的号码顺序切断电源。

关闭X射线后，需要冷却X射线管。

等待5～10分后，关闭仪器的电源。

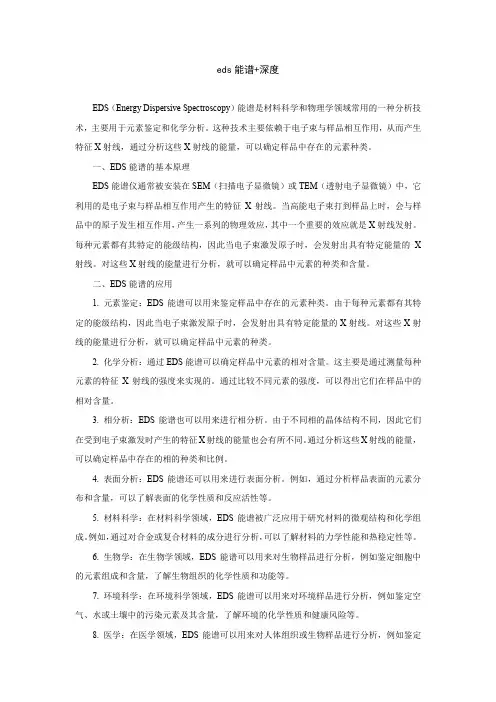

eds能谱+深度EDS（Energy Dispersive Spectroscopy）能谱是材料科学和物理学领域常用的一种分析技术，主要用于元素鉴定和化学分析。

这种技术主要依赖于电子束与样品相互作用，从而产生特征X射线，通过分析这些X射线的能量，可以确定样品中存在的元素种类。

一、EDS能谱的基本原理EDS能谱仪通常被安装在SEM（扫描电子显微镜）或TEM（透射电子显微镜）中，它利用的是电子束与样品相互作用产生的特征X射线。

当高能电子束打到样品上时，会与样品中的原子发生相互作用，产生一系列的物理效应，其中一个重要的效应就是X射线发射。

每种元素都有其特定的能级结构，因此当电子束激发原子时，会发射出具有特定能量的X 射线。

对这些X射线的能量进行分析，就可以确定样品中元素的种类和含量。

二、EDS能谱的应用1. 元素鉴定：EDS能谱可以用来鉴定样品中存在的元素种类。

由于每种元素都有其特定的能级结构，因此当电子束激发原子时，会发射出具有特定能量的X射线。

对这些X射线的能量进行分析，就可以确定样品中元素的种类。

2. 化学分析：通过EDS能谱可以确定样品中元素的相对含量。

这主要是通过测量每种元素的特征X射线的强度来实现的。

通过比较不同元素的强度，可以得出它们在样品中的相对含量。

3. 相分析：EDS能谱也可以用来进行相分析。

由于不同相的晶体结构不同，因此它们在受到电子束激发时产生的特征X射线的能量也会有所不同。

通过分析这些X射线的能量，可以确定样品中存在的相的种类和比例。

4. 表面分析：EDS能谱还可以用来进行表面分析。

例如，通过分析样品表面的元素分布和含量，可以了解表面的化学性质和反应活性等。

5. 材料科学：在材料科学领域，EDS能谱被广泛应用于研究材料的微观结构和化学组成。

例如，通过对合金或复合材料的成分进行分析，可以了解材料的力学性能和热稳定性等。

6. 生物学：在生物学领域，EDS能谱可以用来对生物样品进行分析，例如鉴定细胞中的元素组成和含量，了解生物组织的化学性质和功能等。

EDS原理及应用EDS(能谱分析仪)是一种用于材料成分分析的仪器，其原理是通过测量材料中的元素的能谱图来确定其成分。

EDS广泛应用于材料科学、地球化学、生物学、环境科学等领域。

EDS的原理基于X射线荧光光谱分析的概念。

当高能电子或光子进入原子时，会激发原子的内层电子，使其跃迁到较高的能级。

当电子回到原来的能级时，会放出一定能量的X射线。

每个元素的电子跃迁都有一定的能量差，因此每个元素都会发射出特定能量的X射线。

EDS通过测量X射线的能量和强度，可以确定材料中存在的元素及其相对含量。

EDS由三部分组成：激发源、能谱分析器和信号处理器。

激发源通常是一束高能的电子或光子，进入材料后激发元素的内层电子。

能谱分析器是一个能够测量X射线能量的装置，通常使用硅或锂草酸钠晶体。

信号处理器则将能谱转化为数字信号，并进行分析和识别。

EDS具有许多应用。

首先，EDS在材料科学中被广泛用于分析样品的成分。

可用于确定金属合金中的成分，检测矿石中的金属元素，鉴定陶瓷或玻璃中的杂质等。

其次，EDS在地球化学领域中用于分析岩石、矿物和土壤的成分。

它可以确定岩石中的元素含量，识别不同矿物的化学组成，并揭示地球化学过程。

此外，EDS还在生物学中用于研究细胞和组织的元素分布和组成。

它可以帮助确定细胞中的微量元素，如钙、铁、锌等。

另外，EDS还在环境科学中应用广泛，用于分析土壤、水和大气中的污染物。

它可以检测重金属、有机物和其他有害物质的存在。

EDS具有许多优点，使其在分析领域中得到广泛应用。

首先，它是非破坏性的分析技术，样品不需要进行任何前处理，不会损坏样品。

其次，EDS适用于不同种类的样品，包括固体、液体和气体。

再次，EDS具有非常高的灵敏度，可以检测到小到几落区域的微量元素。

此外，EDS可以提供元素的定量信息，可以确定每个元素的相对含量。

最后，EDS具有高分辨率，可以分辨出非常接近的能级差异。

总之，EDS是一种常用于材料成分分析的仪器，通过测量材料中元素的能谱图来确定其成分。

扫描电子显微镜/X射线能谱仪(SEM/EDS)美信检测扫描电子显微镜/X射线能谱仪（SEM/EDS）是依据电子与物质的相互作用。

当一束高能的入射电子轰击物质表面时，被激发的区域将产生二次电子、俄歇电子、特征x射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外光区域产生的电磁辐射。

原则上讲，利用电子和物质的相互作用，可以获取被测样品本身的各种物理、化学性质的信息，如形貌、组成、晶体结构、电子结构和内部电场或磁场等等。

SEM/EDS 正是根据上述不同信息产生的机理，对二次电子、背散射电子的采集，可得到有关物质微观形貌的信息，对x射线的采集，可得到物质化学成分的信息。

电子束激发样品表面示意图应用范围：1．材料组织形貌观察，如断口显微形貌观察，镀层表面形貌观察，微米级镀层厚度测量，粉体颗粒表面观察，材料晶粒、晶界观察等。

2．微区化学成分分析，利用电子束与物质作用时产生的特征X射线，来提供样品化学组成方面的信息，可定性、半定量检测大部分元素（Be4-PU94），可进行表面污染物的分析，焊点、镀层界面组织成分分析。

根据测试目的的不同可分为点测、线扫描、面扫描；3．显微组织及超微尺寸材料分析，如钢铁材料中诸如马氏体、回火索氏体、下贝氏体等显微组织的观察分析，纳米材料的分析4．在失效分析中主要用于定位失效点，初步判断材料成分和异物分析。

主要特点：1．样品制备简单，测试周期短；2．景深大，有很强的立体感，适于观察像断口那样的粗糙表面；3．可进行材料表面组织的定性、半定量分析；4．既保证高电压下的高分辨率，也可提供低电压下高质量的图像；技术参数：分辨率：高压模式：3nm，低压模式：4nm放大倍数：5~100万倍检测元素：Be4-PU94最大样品直径：200mm图象模式：二次电子、背散射应用图片：日立3400N+IXRF。
