技 术 交 底 记 录表C2—1编 号工程名称 金色河畔住宅楼工程交底日期20012年4月28日施工单位 江苏省苏中建设集团股份限公司 分项工程名称 车库屋面交底提要 种植土屋面施工的技术交底审核人交底人接受交底人交底内容：一、种植屋面（用于车库顶板） 1、种植土；2、聚酯无纺布滤水层（120g/㎡）四周上翻100高，端部通长用粘接剂粘50高；3、0.4厚塑料膜或0.8厚土工膜隔离层（防水层带高密度聚乙烯膜者可不另加隔离层）；4、3.0mm 厚SBS 改性沥青防水卷材一道；5、3.0mm 厚SBS 改性沥青防水卷材一道；6、20mm 厚DS 砂浆找平层；7、最薄处20mm 厚1:6水泥焦渣找坡，坡度为2%； 8、空铺70mm 厚挤塑聚苯板； 9、钢筋混凝土屋面板。
三、施工准备：1、 基层清理：预制或现浇混凝土结构层表面，应将杂物、灰尘清理干净。
2、 安装工程原主体阶段预留的结构洞口在找坡时必需留出，不得任意封堵。
3、 屋面漏水点处理（后期封堵管洞、施工缝、漏水点等部位）【涂刷聚氨酯】4、 保温层施工： 空铺保温板，按照图纸要求留置排气分隔缝，缝宽70mm ，缝内填充1~3cm 石子。
5、1:6水泥焦渣找坡层施工，按照2%坡向雨水口，同时安放出气帽；4、等待找坡层充分干燥后施工20mm 厚DS 砂浆找平层（光面），保证防水施工；阴角部位的软角施工，半径50mm （主要为女儿墙四周、核心筒四周、基础墩等部位）5、3mm 厚SBS 改性沥青防水材料两道；6、40mm 厚C20细石混凝土保护层施工，3*3米分缝，缝宽20mm （采用板条内嵌，砼达到一定强度厚取出）。
【种植屋面安要求铺设塑料膜】7、防滑地砖的铺贴要严格按照面砖铺贴的施工工艺质量要求进行施工，确保各项指标均达到指定要求。
5、屋面找平层质量标准5.1 保证项目：5.2 原材料及配合比，必须符合设计要求和施工及验收规范的规定。
5.3 屋面、天沟、檐沟找平层的坡度，必须符合设计要求，平屋面坡度2%； 5.4 DS 砂浆找平层无脱皮、起砂等缺陷。
车库顶板防水作业安全交底1. 背景介绍车库顶板防水是车库建设和维护中的一项重要工作，其目的是保护车库顶板免受水渗透和漏水的影响。
本文档将对车库顶板防水作业进行详细的安全交底，以确保作业人员的安全和施工质量的达标。
2. 目标车库顶板防水作业的目标是确保车库顶板的防水层能够有效阻止水渗透并保持长期稳定的防水效果。
通过本次安全交底，我们旨在提醒作业人员注意防水作业的关键要点，遵循正确的操作流程，以确保施工过程的安全性和施工质量的合格性。
3. 安全要求在进行车库顶板防水作业时，作业人员必须遵守以下安全要求：•穿戴个人防护装备，包括安全帽、防护眼镜、防护手套和防滑鞋等。
•在高处作业时，必须使用安全带和安全绳，确保自身安全。
•严禁单独作业，应遵守二人同行制度。
•在施工现场设置明显的警示标识，确保他人能够识别施工区域。
•使用防滑垫布和安全网等防护措施，防止材料和工具滑落造成伤害。
•遵循施工现场的安全交通规则，禁止奔跑、拥挤和疏忽大意。
4. 作业准备在进行车库顶板防水作业之前，作业人员需要完成以下准备工作：•熟悉施工图纸和相关工程要求，确保理解施工范围和施工方法。
•对施工区域进行清理，清除杂物和积水，保持施工区域的整洁。
•准备好所需的材料和工具，包括防水涂料、涂刷工具、胶带和清洁用品等。
•检查和确保施工设备的正常工作状态，如搅拌器、刮板和刷具等。
5. 施工流程车库顶板防水作业的施工流程一般包括以下步骤：5.1 清洁在施工前，必须先对车库顶板进行彻底清洁。
清洁过程应包括清除灰尘、油污和其他杂物。
确保车库顶板表面干净、干燥。
5.2 预处理在施工前，需要对车库顶板进行预处理。
根据防水涂料的要求，可能需要进行以下预处理工作：•补修和平整车库顶板表面的不平坑洼和裂缝。
•清除原有的涂层和老化的防水材料。
•使用专用的底涂，对车库顶板表面进行底漆处理。
5.3 涂刷防水涂料在对车库顶板进行预处理后，可以开始涂刷防水涂料。
在涂刷前，应按照防水涂料的使用说明和施工工艺要求进行调配和搅拌。

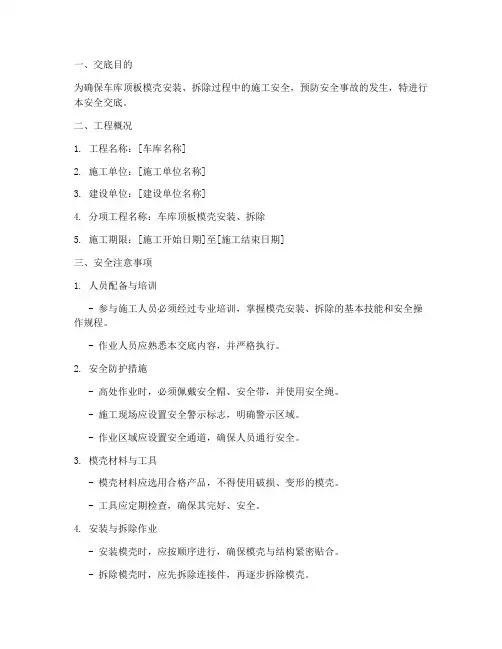

一、交底目的为确保车库顶板模壳安装、拆除过程中的施工安全，预防安全事故的发生，特进行本安全交底。
二、工程概况1. 工程名称：[车库名称]2. 施工单位：[施工单位名称]3. 建设单位：[建设单位名称]4. 分项工程名称：车库顶板模壳安装、拆除5. 施工期限：[施工开始日期]至[施工结束日期]三、安全注意事项1. 人员配备与培训- 参与施工人员必须经过专业培训，掌握模壳安装、拆除的基本技能和安全操作规程。
- 作业人员应熟悉本交底内容，并严格执行。
2. 安全防护措施- 高处作业时，必须佩戴安全帽、安全带，并使用安全绳。
- 施工现场应设置安全警示标志，明确警示区域。
- 作业区域应设置安全通道，确保人员通行安全。
3. 模壳材料与工具- 模壳材料应选用合格产品，不得使用破损、变形的模壳。
- 工具应定期检查，确保其完好、安全。
4. 安装与拆除作业- 安装模壳时，应按顺序进行，确保模壳与结构紧密贴合。
- 拆除模壳时，应先拆除连接件，再逐步拆除模壳。
- 严禁使用撬棍等工具强行拆除模壳，防止发生意外。
5. 高处作业- 高处作业时，作业人员应系好安全带，并使用安全绳。
- 高处作业区域下方应设置安全网，防止物体坠落伤人。
6. 临时设施- 施工现场应设置临时防护设施，如安全网、防护栏杆等。
- 临时设施应定期检查，确保其安全可靠。
7. 恶劣天气- 遇有恶劣天气，如大风、大雨等，应停止施工，确保人员安全。
四、应急处理1. 发生安全事故时，应立即停止施工，并及时上报。
2. 组织救援，采取措施控制事故扩大。
3. 对受伤人员进行急救，并送医院治疗。
五、交底记录1. 交底时间：[交底日期]2. 交底地点：[交底地点]3. 交底人：[交底人姓名]4. 接收人：[接收人姓名]5. 接收单位：[接收单位名称]六、注意事项1. 施工过程中，严格遵循本交底内容，确保施工安全。
2. 定期对施工人员进行安全教育培训，提高安全意识。
3. 加强施工现场安全管理，确保施工顺利进行。
一、交底时间年月日二、工程名称[填写工程名称]三、施工部位[填写施工部位]四、参加人员1. 施工项目负责人2. 施工班组长3. 作业人员4. 监理单位代表五、交底内容一、安全注意事项1. 作业人员要求：- 作业人员必须经过安全技术培训、考核，并持有相关上岗证书。
- 严格遵守操作规程，不得违章作业。
2. 个人防护：- 作业人员必须按规定佩戴安全帽、安全带、防尘口罩等个人防护用品。
- 高处作业时，必须佩戴安全带，并系好保险钩。
3. 现场安全：- 作业现场必须设置安全警示标志，明确危险区域。
- 严禁在作业现场吸烟、使用明火，以防火灾发生。
二、施工工艺及要求1. 材料准备：- 防水材料必须符合国家相关标准，并经检验合格。
- 材料进场后，应按品种、规格、批号分别堆放，并做好标识。
2. 施工流程：- 清理顶板表面，确保无油污、杂物。
- 涂刷底漆，提高防水层的粘结性能。
- 铺设防水卷材，确保无皱褶、空鼓、翘边等现象。
- 做好细部节点处理，如阴阳角、管道根部等。
3. 施工要点：- 铺设防水卷材时，应从低处向高处进行，避免材料损坏。
- 热熔焊接时，温度控制在规定范围内，避免烧坏卷材。
- 做好施工记录，包括材料、施工日期、施工人员等信息。
三、应急处理1. 火灾事故：- 发现火灾，立即报警并组织人员疏散。
- 使用灭火器、消防栓等消防设施进行灭火。
2. 高处坠落：- 高处作业时，必须系好安全带，并确保安全带牢固可靠。
- 发生高处坠落事故，立即进行救援，并报告相关部门。
四、其他事项1. 施工过程中，如发现异常情况，应立即停止施工，并向项目负责人报告。
2. 施工完成后，应进行验收，确保工程质量符合要求。
六、总结本次安全技术交底旨在提高作业人员的安全意识，确保施工过程安全、顺利进行。
请各位认真遵守安全规定，共同营造良好的施工环境。
七、签字确认[施工项目负责人签名][施工班组长签名][作业人员签名][监理单位代表签名]。
技术交底记录表C2-1编号01-C2-042工程名称博岸名邸工程项目交底日期2017-03-20施工单位天房建设工程有限公司分项工程名称车库顶板防水、挡土墙交底提要防水主要机具材料、作业条件、操作工艺、质量标准、成品保护、应注意的问题一、编制依据1、博岸名邸工程项目施工组织设计2、施工图纸，工程洽商3、《地下工程防水》12J24、《地下防水工程质量验收规范》（GB50208-2011）5、《地下工程防水技术规范》（GB50108-2008）6、《建筑安装分项工程施工工艺规程》（DBJ/T01-26-2003）二、工程简介2.1工程概况工程名称:天津市博岸名邸工程项目：建设地点：大沽南路与秋霞路交口；建设面积：45775.34㎡。
结构类型：钢筋混凝土框架/剪力墙结构；基础类型：基础桩承台基础。
本工程地下室一层局部含设备层，地下车库顶板外露（覆土）面积为7958.43㎡，地下一层结构层高4.1m，设备层结构层高1.7m。
地下结构防水等级二级。
本次顶板防水施工：本工程车库顶板外露部分按设计图纸中的“地方C”做法。
地上主楼层9~11层，钢筋混凝土结构最高檐高58.86m。
由于之前已编制地下防水施工方案，主要针对结构混凝土自防水及底板、外墙防水进行了描述，本方案仅就地下车库顶板进行阐述。
三、施工准备3.1整体部署地下结构验收合格后方可进行防水施工，车库顶板防水施工作业需要地下室外墙防水施工完成后进行。
3.2材料准备根据本工程的工程量，按照国家规范编制试验计划。
进场的防水材料“三证”“一标志”要齐全，外观检查合格后，见证取样复试。
施工方法的确定：第一层满粘施工，热熔封边；第二层粘点热熔封边施工。
防水卷材进场后统一存放在现场仓库内，卷材立放于下方铺设干燥木方或多层板上，上方用塑料布覆盖好。
存放区旁配备灭火器、水桶等消防设施，并留出专门消防通道。
卷材随用随运，不得随意堆放在其他区域，作业现场备用卷材设专人看护，做好防火工作。
3.3现场准备车库顶板防水卷材铺设方向由西向东，第一时段施工作业区域以挡土墙为界分块施工，铺设防水作业时，车库顶板禁止上人及其它作业，车库顶板上的文施设施、堆放品移至现场道路旁。
3.4技术准备（1）施工人员持证上岗，保证所有施工人员都能按有关操作规程，规范及有关工艺要求施工。
（2）技术组预先编制好工程的验收计划，为确保工程质量创造条件。
（3）施工前，提前进行技术交底和安全交底，使操作人员了解施工工艺、质量要求以及安全注意事项。
（4）（3mm+4mm）厚防水卷材，其中3mm厚卷材为SBS改性沥青防水卷材，4mm厚为耐根刺防水卷材。
3.5生产准备（1）根据生产计划安排，在车库顶板施工完毕，并且达到可以上人作业的条件。
（2）劳务队伍的选定，按我公司要求分配承包方，根据其施工能力、资质除干净，挡土墙拆除并清理干净，除特殊部位（如施工电梯）需要保留的外，余下范围内的防水和回填土需在2017年6月30日前彻底完成。
第二时段的施工范围平面布置图（见附图二）4.1.3车库顶板防水卷材与地下室外墙防水卷材搭接地下车库顶板铺贴防水卷材之前，先将地下室外墙防水甩茬预留在车库顶板的各层卷材揭开，并将其表面清理干净，如卷材有局部损伤，应及时进行修补后方可继续施工，卷材的接茬长度为150mm，卷材应错槎接缝，错开距离不得小于500mm，顶板长向防水卷材与地下室外墙短向上卷防水卷材搭接长度不小于150mm，若搭接长度达不到要求顶板防水卷材下卷覆盖地下室外墙防水卷材，直至满足搭接长度要求。
车库顶板4mm厚耐穿刺防水卷材与车库地下室外墙普通4mm厚防水卷材搭接无特殊要求，均按普通搭接要求施工。
4.1.4流水段处甩茬做法防水卷材铺设遇施工流水段处，甩茬部位用厚塑料布覆盖，塑料布上覆盖旧多层板并用土或砖头将旧多层板压实，待相邻流水段施工时按照甩茬搭接要求继续铺设施工4.1.5无纺聚酯纤维布搭接纤维布隔离层按流水段与防水卷材同向铺设，长向搭接不小于150mm，短向搭接不小于200mm。
4.1.6防水保护层防水保护层采用80mm厚C20细石混凝土，随打随抹，中部配单层双向150Ф8构造筋。
防水保护层施工作业前钢筋网底放好垫块。
双向6000mm间距分仓，缝宽20mm，内崁密封胶。
4.1.7库顶板防水收头车库顶板上室外回填土平均标高为-1.5m，防水卷材遇到主楼或人防处沿结构外墙向上卷至相对标高-0.7m处。
其它边缘与地下车库外墙预留甩茬连接交圈。
在车库顶板回填之前，防水卷材施工遇主楼或人防结构处，沿结构外皮上铺800mm至1000mm，甩茬后用多层板临时保护，待车库顶板回填土作业时接甩茬向上铺至相对标高-1.0m处，铺设完成随回填土作业在卷材防水层外贴设聚苯板保护层，主楼暗散水压边收头之后用回填土覆盖。
说明：在本工程东西、南北面均分布有台阶或坡道，故局部回填土增高，本方案对加高回填土与主体结构外墙的防水做法按05J909P34中的散8。
即外墙与回填土间涂刷防潮层外加聚乙烯泡沫板。
如图：4.1.8车库坡道防水卷材铺设车库坡道防水卷材与坡道施工缝防水卷材甩茬搭接续铺，搭接长度不得小于100mm，上下层搭接不得小于500mm。
防水卷材沿坡道铺贴至车库入口排水沟，沿排水沟向上甩至接近室外地坪。
4.1.9车库顶板穿墙管防水车库顶板穿墙管处，穿墙管表面处理完成后防水卷材在此做附加层，卷材收至套管上口并热熔封严，附加层做法如下图所示：4.2SBS卷材施工方法4.2.1施工工序：（1）首先清理干净要施工部位的建筑垃圾及灰尘。
（2）在结构顶板上涂刷基层处理剂。
（3）阴阳角、转角处及细部节点部位加设卷材附加层。
热熔满粘附加卷材。
（4）弹线，热熔满粘第一道3mmSBS卷材，并验收。
（5）空铺第二道4mmSBS耐根刺防水卷材，空铺热熔封边，并验收。
（6）卷材的搭接拼接均采用热熔满粘，卷材长边搭接宽度为100mm，短边的搭接宽度为150mm，上下层卷材短边搭接缝错开500mm，卷材搭接缝的热熔施工均溢出匀质的沥青条。
4.2.2施工工艺操作要点及技术要求。
（1）基层处理①找平层应以水泥砂浆抹平压光，基层与突出屋面的结构(如排烟道、管道等)相连的阴阳角；基层与立面墙、排水沟、排水口、沟脊的边缘相连的转角处应抹成光滑的圆弧形，其半径一般为50mm。
找平层上应无明显湿渍，基层干燥，含水率小于9%，可用面积约1m2，厚为1.5~2.0mm的橡胶板覆盖在基层表面上，放置2~3h，如覆盖的基层表面无水印，紧贴基层一侧的橡胶板又无凝结水珠，可满足施工要求。
②基层表面应坚实具有一定的强度，清洁干净，表面无浮土、砂粒等污物，表面应平整、光滑、无松动，要求抹平压光，对于残留的砂浆块或突起物应以铲刀削平。
③阴阳角应抹成半径为50mm均匀光滑的小圆角。
④穿墙管道及连接件应安装牢固，接缝严密，若有铁锈、油污应以钢丝刷、砂纸、溶剂等予以清理干净。
（2）施工工艺①涂刷基层处理剂：用长把排刷把冷底子油涂刷在干净干燥的基层表面上，复杂部位用油漆刷刷涂，要求不露白，涂刷均匀。
干燥4h以上至不粘脚后方可进行下道工序。
②附加层施工对所有的阴阳角部位、立面墙与平面交接处做附加层处理，附加层宽度一般为300mm。
对凸出基层部位部分做300mm宽附加层。
③试铺定位在基层上弹出基准线，把卷材试铺定位。
卷材的配置—应将卷材顺长方向进行配置，使卷材长向与排水方向垂直，卷材搭接要顺流水坡方向，不应成逆向。
如下图先铺设排水比较集中的部位（如排水沟等处）按标高由低向高的顺序铺设（如下图）（3）卷材铺贴用高压喷灯与卷材和基层的夹角处均匀加热，待卷材表面融化后把成卷的改性卷材向前滚铺使其粘结在基层表面上。
（如图）1、喷咀；2、火焰；3、改性沥青卷材；6、卷材防水层（4）铺贴平面和立面连接部位的卷材在铺平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。
立面墙上防水层应满粘。
（5）卷材搭接做法卷材搭接时接缝部位溢出熔融沥青标准如下图所示：4.2.3三面阴阳角阴阳角（此处的阴阳角专指三维交叉部位）在防水层施工中，数量诸多，也是本工程防水层薄弱的部位之一，该处的通常做法是由施工作业人员按照下图方式现场裁剪和安装，阴阳角转角处卷材的搭接缝留在距平面不小于600mm处。
1)卷材防水层平面阴阳角防水卷材裁剪折线做法如下图所示：2)卷材防水层三面阴角防水卷材裁剪折线做法如下图所示：五、质量标准5.1、保证项目：（1）防水混凝土的原材料、外加剂及预埋件必须符合设计要求和施工规范有关标准的规定，检查出厂合格证、试验报告。
（2）防水混凝土的抗渗等级和强度必须符合设计要求，检查配合比及试块试验报告。
抗渗试块500m3以下留一组（一组为6个抗渗试件），且每项工程不得少于2组。
（3）施工缝、变形缝、止水片、穿墙管、支摸铁件设置与构造须符合设计要求和施工规范的规定，严禁有渗漏。
5.2、基本项目：混凝土表面平整，无露筋、蜂窝等缺陷，预埋件位置正确。
5.3、保证项目（1）防水卷材和胶粘剂的规格、性能、配合比必须按设计和有关标准采用，应有合格的出厂证明。
（2）卷材防水层特殊部位的细部作法，必须符合设计要求和施工及验收规范的规定。
（3）防水层严禁有破损和渗漏现象。
5.4、基本项目：（1）基层应平整，无空鼓、起砂，阴阳角应呈圆弧形或钝角。
（2）改性沥青胶粘剂涂刷应均匀，不得有漏刷、透底和麻点等现象。
（3）卷材防水铺附加层的宽度应符合规范要求；分层的接头搭接宽度应符合规范的规定，收头应嵌牢固。
（4）卷材粘结应牢固，无空鼓、损伤、滑移翘边、起泡、皱折等缺陷。
六、质量保证措施6.1、施工前组织有关人员通过图纸会审，了解细部构造及有关要求，对施工队伍进行交底，加强质量保证体系的职能。
6.2、原材料采购严格按《物资采购控制程序》要求执行，卷材和基层处理剂等原料必须有合格证，使用说明书，防伪标志及产品检测报告。
6.3、材料进场后，由质量检查员按《工程物资进场验收程序》会同监理方对外观、及证明材料进行检查验收符合要求后，现场见证取样及送检进行复试，实验合格后方可使用。
6.4、防水层必须由防水专业队伍负责施工，操作人员须持有上岗证，施工前应进行资质审查。
6.5、施工前必须对基层进行验收，基层应平整、牢固、表面洁净，无起砂、空鼓等现象；阴阳角处做成圆弧形，圆弧半径不应小于50mm；待基层干燥后（含水率≤9%）方可进行卷材铺贴，含水率检验方法：将1㎡的卷材盖在垫层上3～4小时后，掀开卷材看是否有水蒸气结露。
6.6、冷底子油要涂刷均匀，不得漏刷、透底和麻点等现象。
6.7、卷材表面热熔后应立即滚铺卷材，排除卷材下面的空气，并辊压粘结牢固，杜绝出现空鼓、损伤、滑移翘边、起泡、皱折等缺陷。
6.8、卷材搭接缝的边缘以及末端收头部位用密封材料封严，其宽度不小于10mm，必要时再用防冻砂浆压缝处理。
