第一节 杠杆及其平衡条件

第十二章简单机械第1节杠杆第1课时杠杆及其平衡条件知识点1杠杆的概念1.人们把在力的作用下绕固定点转动的硬棒叫做杠杆。

从支点到动力作用线的距离叫做动力臂。

动力和阻力的方向不一定(选填“一定”或“不一定”,下同)是相反的,力臂不一定在杠杆上。

2.下列关于杠杆的说法正确的是( B )A.杠杆只可以是直的B.杠杆一定有支点C.作用在杠杆上的力越大,力臂越大D.杠杆的总长度等于动力臂与阻力臂之和3.如图所示,工人师傅将油桶推上台阶,下列说法正确的是( C )A.这不能看成杠杆,因为油桶是圆的B.这不能看成杠杆,因为没有支点C.这可以看成杠杆,因为满足杠杆的所有条件D.这可以看成杠杆,支点就是油桶横截面的圆心知识点2力臂的画法4.[南通中考]如图,轻质杠杆平衡,请作出动力F1的力臂l1和杠杆所受阻力F2的示意图。

答案:如图所示5.[娄底中考]如图所示,OA是均匀的轻质杆,在拉力F的作用下,杆处于水平状态,画出拉力F的力臂。

答案:如图所示知识点3杠杆的平衡条件6.在探究杠杆的平衡条件的实验中。

(1)将杠杆装置放在水平台上,发现杠杆在如图甲所示的位置静止,调节右端螺母使它向右移动,直到杠杆在水平位置平衡;(2)给杠杆左侧挂上钩码如图乙所示,应在杠杆右侧第1格线处挂4个钩码或第4格线处挂1个钩码,使杠杆在水平位置平衡;(3)实验表明,杠杆的平衡条件是动力×动力臂=阻力×阻力臂。

7.如图所示,弹簧秤对杠杆拉力的力臂与钩码对杠杆拉力的力臂之比是5∶2,弹簧秤读数是4 N,杠杆重忽略不计,则钩码重( A )A.10 NB.4 NC.2.5 ND.1.6 N8.如图所示,轻质杠杆OA可绕O点转动,AB=0.1 m,OB=0.2 m。

A点处挂一个质量为4 kg的物体G,B点处加一个竖直向上的力F,杠杆在水平位置平衡,则力F大小为60N(g取10 N/kg)。

9.如图所示是疫情高发期各地实施封村封路时用到的一种移动指示牌,其中AB为指示牌牌面,CD和BE为支架(支架重力不计)。

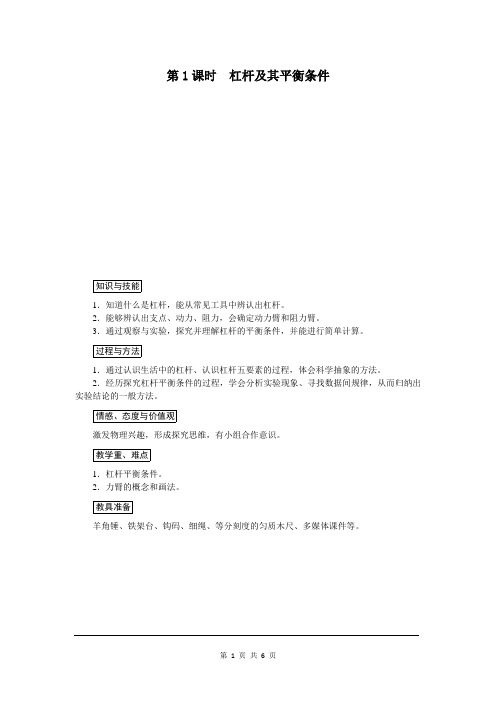

第1课时杠杆及其平衡条件知识与技能1．知道什么是杠杆，能从常见工具中辨认出杠杆。

2．能够辨认出支点、动力、阻力，会确定动力臂和阻力臂。

3．通过观察与实验，探究并理解杠杆的平衡条件，并能进行简单计算。

过程与方法1．通过认识生活中的杠杆、认识杠杆五要素的过程，体会科学抽象的方法。

2．经历探究杠杆平衡条件的过程，学会分析实验现象、寻找数据间规律，从而归纳出实验结论的一般方法。

情感、态度与价值观激发物理兴趣，形成探究思维，有小组合作意识。

教学重、难点1．杠杆平衡条件。

2．力臂的概念和画法。

教具准备羊角锤、铁架台、钩码、细绳、等分刻度的匀质木尺、多媒体课件等。

一、情景引入多媒体展示：古埃及人建造金字塔时利用简单机械搬动巨大石块；我国古代利用桔槔在井上汲水；在现代建筑工地上，人们利用挖土机、起重机、吊车、钳子等工具进行劳动。

让学生找出它们的共同特点。

通过这些实例，有效地引起学生的注意，从而导入新课。

二、新课教学探究点一：杠杆来看一下羊角锤的工作特点。

学生交流、讨论后得出结论：1．硬；2.在力的作用下绕某一点转动。

演示：用长木板绕固定点转动撬一重物。

说明物体只要是硬的就行，跟形状无关。

同时边说边板书课题。

1．定义：一根硬棒在力的作用下如果能绕固定点转动，这根硬棒就叫杠杆。

让学生再举一些杠杆的实例(如活塞式抽水机、跷跷板)以巩固对定义的理解。

2．杠杆的五要素：支点：杠杆绕着转动的点叫支点，用字母O表示。

动力：使杠杆转动的力，用字母F1表示。

阻力：阻碍杠杆转动的力，用字母F2表示。

那么要产生同样的效果，施加力的大小、方向是否一样呢？让学生按下图所示分别操作。

(1)分别按图甲三个位置沿图示方向向下施力使杠杆静止。

提问：三次施加的力的大小是否一样？答：不一样。

(大小关系能回答出来)这说明要使杠杆保持这种状态，力的大小跟什么有关？学生会回答跟作用点和支点的远近有关，且距离越大，力越小。

(2)老师不加解释，再让学生按图乙所示施加力使杠杆保持静止，学生会发现虽然作用点相同，即作用点和支点的远近相等，但力的大小却不同，且F1>F2。
