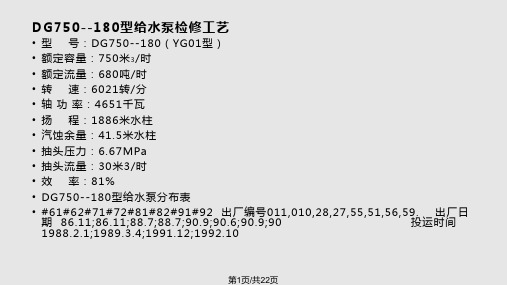

第四节电动给水泵1 电动给水泵规范前置泵技术规范主泵技术规范2在冷态启动和某些热态启动时，不可能获得足够压力的蒸汽去驱动锅炉给水泵的小汽轮机。
在这时，30%容量、电动机驱动的电动给水泵组供应给水到锅炉。
电动给水泵组布置在0.00M，该泵组有一台前置泵和一台主泵。
电动给水泵前置泵从除氧器吸水。
入口管上设置一个电动闸阀和一个粗滤网，这些设备的功能与汽动给水前置泵的功能一样。
电动给水泵前置泵送水至电动给水泵主泵。
在电动给水泵主泵出口管上依次装设止回阀、电动闸阀。
止回阀之前引出最小流量再循环管。
电动给水泵组在汽动给水泵解列时，它将投入运行并带30%汽轮机额定负荷（定压工况）。
3 给水泵组工作原理电动给水泵主要由前置泵、电机、液力联轴器、主泵最小流量阀、中间抽头、管道、阀门等组成。
除氧器的水通过前置泵提高压力后进入主泵升压后去高加进行回热升温。
电动给水泵由定转速的电动机拖动，在变工况时，依靠液力联轴器来改变给水泵的转速，以满足相应工况的要求。
液力联轴器示意1-泵轮 2-蜗轮 3-主动轴 4-从动轴 5-旋转内套 6-勺管图7—3液力联轴器是利用液体传递扭矩的，可以无级变速。
它的主要功能是可以改变输出轴的转速，从而达到改变输出功率的目的。
电动给水泵通过液力传动装置的液力联轴器与电动机连接。
液力联轴器主要有泵轮、涡轮、旋转内套、勺管等部件组成。
泵轮与涡轮具有相同的形状、相同的有效直径（循环圆的最大直径），只是轮内的叶片数不能相同。
一般泵轮与叶轮的径向叶片数相差1～4片，以免引起共振。
由图7－3可以看出，泵轮1装在主动轴（与电动机连接）3上，涡轮2装在从动轴（与泵轴连接）4上，泵轮与涡轮彼此不相接触，它们之间保持较小的轴向间隙，一般只有几毫米。
旋转内套5用螺栓与泵轮连接。
勺管6可以调节泵轮与涡轮内的工作油量。
由图7－3还可以清楚的看出，在沿旋转轴线的纵向截面上，泵轮和涡轮构成两个碗状结构，它们形成的腔室称为旋转圆。
