目录第一章编制依据 (2)第一节编制依据 (2)第二节编制原则 (2)第二章、工程概况及施工特点 (4)一、工程概况 (4)二、工程特点 (4)第三章、施工顺序、总进度安排 (6)一、总进度安排 (6)二、施工顺序 (6)第四章、施工管理及劳动力组织 (7)第一节、施工管理机构设置及职能 (7)第二节、劳动力配备 (9)第三节、施工措施 (11)第五章、施工机具选择及施工平面布置 (11)一、施工机具用量 (12)二、施工用水电 (13)第六章、施工进度计划及控制 (14)第七章、施工方案 (16)第一节施工准备 (16)第二节、给排水、油路工程 (17)第三节油罐安装工程 (26)第八章、质量目标及保证措施 (38)1、质量目标 (38)2、质量保证体系 (38)第九章安全生产、文明施工目标及保证措施 (42)第一章编制依据第一节编制依据一、中央储备粮XX直属库20000T食用油库工程招标文件。

二、XX直属库20000T食用油库工程施工设计图三、XX直属库20000T食用油库工程标前答疑。

三、中华人民共和国现行有关施工及验收规范、规程和标准；（1）《地基与基础工程及验收规范》（2）《建筑设计防火规范》（3）《钢结构工程施工及验收规范》（4）《建筑工程施工质量验收统一标准》（5）《石油库设计规范》四、我方对施工现场和周围环境实地考察的资料。

五、XX直属库20000T食用油库工程，招标工程概况及报价程数量表。

六、我公司的质量体系文件和相关工法，作业指导书，科技成果理管理水平，技术装备等综合实力及类似工程的施工经验。

第二节编制原则一、响应“施工招标文件”及其“澄清回复”的各项要求，严格按照招标文件规定的内容和格式编制。

二、实施“精品工程战略部署，确定本工程的创优规划，并以此来编制施工组织设计。

三、在仔细踏勘实地，认真研究招标文件和设计资料的基础上充分考虑本工程的特点、场地、交通、水文、料源、民情、气候、水电供应等实际情况，我方将科学合理地组织施工。

油罐施工组织设计目录第一章编制依据............................................................................................................................. - 1 -1、编制说明 ..................................................................................................................... - 1 -2、编制原则 ..................................................................................................................... - 1 -3、本工程施工及验收主要技术规范............................................................................. - 1 - 第二章工程概况............................................................................................................................. - 3 -1、工程简介 ..................................................................................................................... - 3 -2、总体部署 ..................................................................................................................... - 3 -3、施工组织部署 ............................................................................................................. - 3 - 第三章施工准备............................................................................................................................. - 8 -1、生产准备 ..................................................................................................................... - 8 -2、技术准备 ..................................................................................................................... - 8 -1、土方工程 ................................................................................................................... - 10 -2、基础施工 ................................................................................................................... - 10 -2.1基础处理...................................................................................................... - 10 -2.2灰土垫层...................................................................................................... - 10 -3、罐环墙基础 ............................................................................................................... - 10 -4、罐内回填 ................................................................................................................... - 10 -4.1级配碎石垫层回填...................................................................................... - 10 -4.2中细砂垫层.................................................................................................. - 11 -4.3防渗层.......................................................................................................... - 11 -4.4中细砂垫层.................................................................................................. - 11 -4.5最薄处.......................................................................................................... - 11 -4.6沥青砂垫层.................................................................................................. - 11 -5、环墙的施工 ............................................................................................................... - 13 -5.1施工要点...................................................................................................... - 13 -6、钢筋工程 ................................................................................................................... - 14 -7、模板工程 ................................................................................................................... - 14 -7.1模板选用...................................................................................................... - 14 -7.2模板的计算.................................................................................................. - 15 -7.3模板的安装.................................................................................................. - 18 -8、混凝土工程 ............................................................................................................... - 18 -8.1配合比设计和原材料的质量要求.............................................................. - 18 -8.2施工方法...................................................................................................... - 19 -9、油罐圆顶工程施工 ................................................................................................... - 19 -9.1施工顺序...................................................................................................... - 19 -9.2施工方法...................................................................................................... - 20 -9.3圆顶防水施工.............................................................................................. - 20 - 第五章冬雨季施工措施 .............................................................................................................. - 21 -1、基础工程 ................................................................................................................... - 21 -2、砼工程 ....................................................................................................................... - 21 -3、机械防雨、防雷 ....................................................................................................... - 21 -4、施工措施 ................................................................................................................... - 21 -4.1雨季施工措施.............................................................................................. - 21 -4.2冬季施工措施.............................................................................................. - 22 -第六章降低工程成本措施 .......................................................................................................... - 23 -1、降低成本主要计划和措施 ....................................................................................... - 23 -1.1加强质量管理.............................................................................................. - 23 -1.2 加强原材料管理......................................................................................... - 23 -1.3 控制施工工期，降低工程成本................................................................. - 23 -1.4 提高工作效率............................................................................................. - 23 -1.5 加强安全管理............................................................................................. - 23 - 第七章工程投入的施工机械设备情况 ...................................................................................... - 24 -1、主要施工机具需要量计划表................................................................................... - 24 -2、周转材料进场计划表 ............................................................................................... - 25 - 第八章劳动力安排计划 .............................................................................................................. - 26 -1、施工阶段劳动力组织配备（单位：人）............................................................... - 26 - 第九章质量目标和质量保证措施 .............................................................................................. - 27 -1、工程目标 ................................................................................................................... - 27 -2、质量保证体系 ........................................................................................................... - 27 -2.1工程质量管理机构............................................................................................................................ - 27 -2.2工程质量管理程序............................................................................................................................ - 28 -2.3工序质量执行程序............................................................................................................................ - 28 -2.4工程质量管理制度............................................................................................................................ - 29 -2.5工程质量岗位责任制度............................................................................................................................ - 29 -3、确保工程质量的技术措施 ....................................................................................... - 33 -3.1原材料质量控制措施.................................................................................. - 33 -3.2回填土层的质量控制措施.......................................................................... - 34 -3.3砂、砂石垫层的质量控制措施.................................................................. - 34 -3.4沥青砂垫层的质量控制措施...................................................................... - 35 -3.5油罐环墙钢筋工程质量控制措施.............................................................. - 36 -3.6油罐环墙模板工程质量控制措施.............................................................. - 37 -3.7油罐环墙砼工程质量控制措施（包括砼搅拌站质量控制措施） ......... - 37 -3.8油罐环墙膨胀加强带质量控制措施.......................................................... - 38 -3.9坐标、标高、形状的质量控制.................................................................. - 38 -3.10技术资料整理- 39 -3.11加强施工管理............................................................................................................................ - 39 - 第十章安全防护及文明施工措施 .............................................................................................. - 40 -1、保施工安全的保证体系 ........................................................................................... - 40 -1.1安全生产领导小组...................................................................................... - 40 -1.2安全生产管理机构...................................................................................... - 41 -1.3安全生产管理机构人员.............................................................................. - 41 -1.4安全生产岗位责任制度.............................................................................. - 41 -2、确保安全生产的技术组织措施............................................................................... - 43 -2.1安全管理总则.............................................................................................. - 43 -2.2各项具体措施规定...................................................................................... - 44 -3、确保文明施工的技术组织措施............................................................................... - 45 -3.1场容及环境管理.......................................................................................... - 45 -3.2环境卫生管理.............................................................................................. - 46 -3.3环境保护管理.............................................................................................. - 46 -4、料具管理 ................................................................................................................... - 46 -5治安保卫 - 47 -第十一章消防措施....................................................................................................................... - 47 -1、建立消防组织和制度 ............................................................................................... - 47 -2、配备必要的消防设施和器材................................................................................... - 47 -3、明火管理 ................................................................................................................... - 48 -4、现场防火要求 ........................................................................................................... - 48 - 第十二章确保工期的技术组织措施 .......................................................................................... - 48 -1、管理措施 ................................................................................................................... - 48 -2、技术措施 ................................................................................................................... - 49 -3、人员 ........................................................................................................................... - 49 -4、材料和机械 ............................................................................................................... - 49 -1、临设及职工住宿 ....................................................................................................... - 49 -2、搅拌场地 ................................................................................................................... - 50 -3、材料堆放 ................................................................................................................... - 50 - 第十四章施工临时用电设计计算 .............................................................................................. - 50 -1、主要用电设备 ........................................................................................................... - 50 -2、施工用电容量 ........................................................................................................... - 50 -3、导线截面选择 ........................................................................................................... - 50 -1、模板支设的允许偏差 ............................................................................................... - 51 -2、钢筋绑扎的允许偏差 ............................................................................................... - 51 -3、混凝土允许偏差 ....................................................................................................... - 52 -4.、油罐基础的允许偏差 .............................................................................................. - 53 -第一章编制依据1、编制说明本施工组织设计是：本标段工程施工招标文件、本工程有关技术资料、国家现行建设工程标准、规范、招标文件澄清或修改、评标定标办法、答疑纪要。

施工组织设计方案（转）第一章工程概况1. 工程简介：本项目为乌石化公司原油罐区内30000 m3浮顶原油罐的制作及配套的工艺、电仪、土建等。

施工工期三个月2. 编制依据：一、乌石化新增两座30000 m3 原油储罐施工合同文件。

二、乌石化新增两座30000 m3 原油储罐施工图：02目624－1／总目。

三、《石油化工立式圆筒形钢制焊接储罐设计规范》SH3046-92。

四、《立式圆筒钢制焊接油罐施工及验收规范》GBJ128-90。

五、《工业金属管道工程施工及验收规范》GB50235-97。

六、《现场设备、工业管道焊接工程及验收规范》GB50236-98。

七、《石油化工装置工艺管道安装设计施工图册》第三分册。

八、《化工工程建设起重施工规范》HGJ201-83。

九、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-97。

十、其他国家和部颁的施工验收规范及质量验评标准。

3. 工程内容：依据招标文件中规定的工程内容：1、30000 m3浮顶原油罐1台（单台总重：566.7T，设备内径：46m，总高：20.35m）2、罐体防腐。

3、储罐内设备、仪表、阀门。

4、工艺部分。

5、自控、电气。

6、土建部分。

第二章施工总体部署2.1 项目管理组织结构乌石化设备安装公司针对承担的乌石化公司新增30000方原油罐工程成立项目部，技术、质量、经营计划、材料、施工安全等均由专人负责。

组织机构图附后。

2.2 施工部署原则乌石化公司新增30000方原油罐工程共分五个专业进行施工，分别是：土建专业、电气专业、仪表专业、设备安装专业、工艺管线安装专业。

主要完成两个罐基础、防火墙和管墩管架的施工、罐体制做、工艺管线和仪电的安装。

其中因现场、设备、材料、供货等问题，可能影响工程进展，在这种情况下，只要我们分头落实及早制定措施，作好充分的思想准备，加强与有关单位的协调力度，与设计部门、监理部门、物资供应部门齐心协力共同有预见性的创造条件，相信一定可以确保工程按期完成。

油罐基础施工组织设计目录第一章工程概况第二章组织措施第三章基础施工方案第四章劳动力安排计划第五章施工机械配备计划第六章安全文明施工措施第七章雨季施工措施第八章工程质量的技术组织措施- 1 -一、工程概况建设单位：山东圣德蓝能源有限公司工程名称：山东圣德蓝能源有限公司5000 m3油罐基础。

本工程由5000m3油罐基础24个，2500m3油罐基础3个，1000m3油罐基础3个组成。

要求工期为90天，工程质量为合格。

1、基础工程各油罐呈圆形，半径尺寸分别为11.5m、2.5m、3m，本工程的基础为筏板基础，地基处理方法为人工铺填，机械碾压2M厚 4：6砂石，设计要求地基处理后承载力标准值≥115KPa。

2、地理气候特征及气象资料工程所处位置属于小平原，地势平坦，其工程所在地年均温度23~26℃，最高温度29℃，最低温度-9℃，本工程属秋雨季施工。

3、材料要求：A、砼强度等级：垫层C15，基础C30；B、钢筋HPB235级（），HRB335级（），HRB400级（）。

C、砂垫层采用质地坚硬的中、粗砂，也可采用最大粒径不大于20MM的砂石混合料，不得含有草根等有机杂质，含泥量不得大于5%，不得采用粉砂和冰结砂。

D、砂石体积配合比为4：6。

土料宜采用粉质粘土，不宜使用块质粘土和砂质粉土，不得含有松软杂质，并应过筛。

E、沥青砂绝缘层的沥青材料应采用30号甲、乙建筑石油沥青。

沥青砂应采用中砂配制，含泥量不得大于5%，中砂与石油沥青的重量配比为93：7。

操作方法：热拌。

4、钢筋砼结构构造：a、砼环境类别：基础为二（b）类。

b、钢筋砼保护层厚度为40MM。

5、基础设计说明：A、地基基础设计等级为乙级；基本风压0.35KN/M2，基本雪压0.25 KN/M2，抗震设防烈度为7度，设计基本地震加速度值0.10g，设计地震分组为第一组，场地类别为Ⅲ类。

B、根据《岩土勘察报告》对地基进行换填处理，采用4：6砂石换填0.5M，换填范围为基础超深部位，要求处理后的地基承载力特征值≥115KPa。

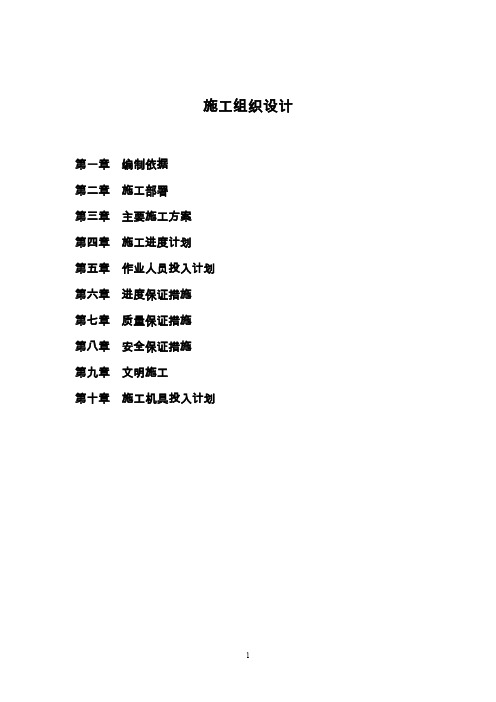

施工组织设计第一章编制依据第二章施工部署第三章主要施工方案第四章施工进度计划第五章作业人员投入计划第六章进度保证措施第七章质量保证措施第八章安全保证措施第九章文明施工第十章施工机具投入计划第一章编制依据1.编制依据1.1招标文件（2003—JDZB—02）；1.2施工图纸；1.3《SH3530—93立式圆桶型钢制储罐施工标准》；1.4《SH3528—93钢制储罐地基与施工及验收标准》。

第二章施工部署2.1总体安排为适应本项工程高质量、高速度、高水平、高效益的要求，我公司将按国际贯例，采用项目法组织施工，由项目部统筹管理，实行职能部门系统管理，按质量保证体系运行，实行优化组合，抽调精兵强将组建施工队伍，实现优质工程，安全建设、正点工期。

2.2组织机构设置施工现场设项目经理部，项目经理部由项目经理统一领导主持全面工作，项目副经组织现场施工，项目总工程师负责工程组织管理机构采用双维矩阵制，由决策层、管理层、作业层组成。

管理层由六部组成，即：施工部、设材部、质安部、计财部、办公室。

作业层设七个组即：管焊组、铆焊组、起重组、土建组、防腐保温组、检测组、测量组，各队劳动力由公司配备。

2．3各级管理人员的职责2.3.1项目经理职责项目经理是项目的主要负责人。

项目副经理协助项目经理负责分管的工作。

项目经理是项目实施管理的主要责任者和组织者，对工程项目负直接领导责任。

确保工程项目按合同工作、预定质量方针目标完工，使企业获得良好的经济效益。

负责施工全过程的组织管理、技术管理、经营管理、质量安全管理。

组织有关协调会议对重大事项做出决策。

制定施工进度计划，物资需要量计划，选择配置项目的人力、物资、资金等各生产要素。

2.3.2项目总工程师职责项目总工程师协助项目经理重点抓施工现场的技术、质量安全、施工进度控制，保证施工项目按合同要求高速、优质、安全地完成。

对技术措施、技术文件、资料负全责。

2.3.3工程部职责：设主任1名，管理人员5名。

油罐施工组织设计油罐施工组织设计是指为了合理高效地完成油罐的施工任务，对施工过程中的各项工作进行规划和组织安排的过程。

它包括确定施工方案、制定施工计划、组织施工队伍、安排施工工艺、确定施工方法及施工过程中的质量控制等。

下面将从这几个方面进行详细介绍。

一、确定施工方案在进行油罐施工组织设计前，首先需要根据工程实际情况，确定合理的施工方案。

施工方案包括选定施工区域、确定施工顺序、制定施工流程、确定施工人员配备等。

施工方案的确定应充分考虑工程的特点、场地条件、环境要求等因素，确保施工的安全性和效率。

二、制定施工计划制定施工计划是油罐施工组织设计的核心。

施工计划包括施工进度安排、工期控制、物资供应等方面的内容。

在制定施工计划时，需要合理安排施工任务的先后顺序，确保各个施工环节的衔接紧密，避免施工过程中的协调困难。

三、组织施工队伍组织施工队伍是保证施工质量和施工进度的重要环节。

在组织施工队伍时，需要合理安排各个施工班组的人员、设备和材料，确保施工任务得以顺利完成。

同时，还要合理安排施工人员的工作任务，明确工作职责和工作要求，提高施工人员的凝聚力和工作积极性。

四、安排施工工艺在油罐施工过程中，需要根据具体情况安排施工工艺和施工方法。

施工工艺包括油罐基础施工、油罐安装、油罐焊接、油罐保温等环节。

在安排施工工艺时，需要充分考虑工程的技术要求、安全要求和质量要求，确保施工的可行性和有效性。

五、确定施工方法确定施工方法是保证施工质量和施工进度的重要环节。

在确定施工方法时，需要考虑工程的技术要求、施工设备和材料的可行性等因素。

同时，还需要根据具体情况确定施工工序和施工工时，以确保施工任务的完成。

六、施工质量控制施工质量控制是油罐施工组织设计的重要内容。

在施工过程中，需要根据施工规范和要求，对各个施工环节进行严格控制，确保施工质量的稳定和可靠。

同时，还需要加强施工现场的监督和检查，及时发现和解决施工质量问题，以提高施工质量的满意度。

油罐油漆工程施工组织设计2.1油罐涂装工程概况2.1.1设计涂层使用时间为15年2.1.2我们建议采用以下方案:所有部件均热喷涂金属，然后用导电涂料密封2.1.3材料选择:热喷涂材料采用“上海金属防腐技术有限公司”(隶属于中国科学院上海冶金研究所)生产的“新博”牌交流铝。

交流铝是我公司自主开发研制的。

比纯铝、纯锌、其他合金铝等材料具有更好的防腐性能，结合力为15Mpa，密度为2.34g/cm3。

广泛应用于石油化工、水利建设、电站等。

如大港油田、上海高桥石化、大亚湾核电站、东方明珠电视塔发射天线、长江三峡工程人字门、上海石化有限公司高压分离器、焦化柴油罐、石脑油罐等。

2.1.4施工现场储罐内壁:地板，拱顶，桶。

2.1.5工作内容为:A。

喷砂除锈:Sa3级，Rz40-金属热喷涂在所有部件上，并用静电导电涂料密封。

2.1.3材料选择:热喷涂材料采用“上海金属防腐技术有限公司”(隶属于中国科学院上海冶金研究所)生产的“新博”牌交流铝。

交流铝是我公司自主开发研制的。

比纯铝、纯锌、其他合金铝等材料具有更好的防腐性能，结合力为15Mpa，密度为2.34g/cm3。

广泛应用于石油化工、水利建设、电站等。

如大港油田、上海高桥石化、大亚湾核电站、东方明珠电视塔发射天线、长江三峡工程人字门、上海石化有限公司高压分离器、焦化柴油罐、石脑油罐等。

2.1.4施工现场储罐内壁:地板，拱顶，桶。

2.1.5工作内容为:A。

喷砂除锈:Sa3级，RZ40:交流铝应每1XX年进行一次体检。

只有通过考试的人才能上岗。

14)办公室应该每天打扫，这样地上就不会有烟头。

保持清洁的工作环境。

简单的教科书内容不能满足学生的需要。

教育中常见的问题是教大脑的人不使用手，不使用手的人使用大脑，所以他们什么也做不了。

教育革命的对策是手脑联盟。

因此，双手和大脑的力量都是不可思议的。

简单的教科书内容不能满足学生的需要。

教育中常见的问题是教大脑的人不使用手，不使用手的人使用大脑，所以他们什么也做不了。

油罐施工方案目录1、工程概况 (3)2、编制依据 (3)3、油罐制作安装施工 (3)4、防腐施工 (17)5、保温施工 (20)6、工程进度计划及进度控制措施 (26)7、现场安全、环境保护体系与措施 (29)8、安全技术措施 (32)1、工程概况本方案是针对现场油罐制作安装编制的。

2、编制依据2.1 《立式圆筒形钢制焊接罐施工及验收规》GBJ128-90；2.2《现场设备、工业管道焊接工程施工及验收规》GB50236-1998。

2.3 《化工设备安装工程质量检验评定标准》HG 20236-1993。

2.4 《工程建设安装工程起重施工规》HG_20201-2000。

2.5 《机械设备安装工程施工及验收通用规》GB50231-1998。

2.6《石油化工静设备安装工程施工质量验收规》GB 50461-2008。

2.7 《石油化工设备安装工程施工质量检验评定标准》SH3514-2001。

2.8《钢制焊接常压容器》/T4735-1997。

2.9《钢制化工容器制造技术要求》HG/T20584-1998。

2.10企业施工技术经验、技术装备等。

3、油罐制作安装施工3.1 施工方法容积2000m3以上（含2000m3）采用液压顶升倒装法安装罐；2000m3以下贮罐亦采用倒装法，但采用倒链提升（在罐壁周边布置多个倒链）。

采用倒链提升施工法、液压顶升安装贮罐方法和油罐倒装施工示意图分别如下图所示：图液压顶升系统示意图.WORD ..1.罐底铺板焊接、无损检测、酸洗2.组焊上部第一圈壁板3.组焊罐顶4.设置提升吊具8.起升组焊上部第三圈壁板7.组对上部第三圈壁板 6.焊接上部第二圈壁板 5.起升组对上部第二圈壁板9.组对底圈壁板10.焊接底圈板、罐底角缝11.组焊附件12.充水试验、沉降观测、交工验收图油罐倒装施工示意图以此类3.2 施工工艺程序贮罐倒装法施工程序图3.3油罐制作安装3.3.1 材料的验收及管理⑴建造罐选用的材料和附件应符合设计以及规要求，材料代用应有业主批准手续，并具有质量合格证明书或质量合格复验证书。

施工组织设计方案第一章工程概况1. 工程简介：本项目为乌石化公司原油罐区内30000 m3浮顶原油罐的制作及配套的工艺、电仪、土建等。

施工工期三个月2. 编制依据：一、乌石化新增两座30000 m3 原油储罐施工合同文件。

二、乌石化新增两座30000 m3 原油储罐施工图：02目624－1／总目。

三、《石油化工立式圆筒形钢制焊接储罐设计规范》SH3046-92。

四、《立式圆筒钢制焊接油罐施工及验收规范》GBJ128-90。

五、《工业金属管道工程施工及验收规范》GB50235-97。

六、《现场设备、工业管道焊接工程及验收规范》GB50236-98。

七、《石油化工装置工艺管道安装设计施工图册》第三分册。

八、《化工工程建设起重施工规范》HGJ201-83。

九、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-97。

十、其他国家和部颁的施工验收规范及质量验评标准。

3. 工程内容：依据招标文件中规定的工程内容：1、30000 m3浮顶原油罐1台（单台总重：566.7T，设备内径：46m，总高：20.35m）2、罐体防腐。

3、储罐内设备、仪表、阀门。

4、工艺部分。

5、自控、电气。

6、土建部分。

第二章施工总体部署2.1 项目管理组织结构乌石化设备安装公司针对承担的乌石化公司新增30000方原油罐工程成立项目部，技术、质量、经营计划、材料、施工安全等均由专人负责。

组织机构图附后。

2.2 施工部署原则乌石化公司新增30000方原油罐工程共分五个专业进行施工，分别是：土建专业、电气专业、仪表专业、设备安装专业、工艺管线安装专业。

主要完成两个罐基础、防火墙和管墩管架的施工、罐体制做、工艺管线和仪电的安装。

其中因现场、设备、材料、供货等问题，可能影响工程进展，在这种情况下，只要我们分头落实及早制定措施，作好充分的思想准备，加强与有关单位的协调力度，与设计部门、监理部门、物资供应部门齐心协力共同有预见性的创造条件，相信一定可以确保工程按期完成。
