水泵选型与动力机配套PPT课件

  • 格式：ppt
  • 大小：499.50 KB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

泵基础知识及水泵选型 ppt课件

泵基础知识及水泵选型 ppt课件
3 ppt课件
泵在各个领域中的应用
泵在各个领域中的应用 从泵的性能范围看，巨型泵的流量每小时可达几十万立方米以上，而微型泵的流量每小时
则在几十毫升以下；泵的压力可从常压到高19.61Mpa(200kgf/cm2)以上；被输送液体的温 度最低达-200摄氏度以下，最高可达800摄氏度以上。泵输送液体的种类繁多，诸如输送水 （清水、污水等）、油液、酸碱液、悬浮液、和液态金属等。
泵基础知识
讲解目录
一 泵的基本知识 二 泵的基本参数 三 泵的选型 四 泵的汽蚀 五 常见及需要注意的问题
2 ppt课件
泵的定义与历史来源
泵属于流体机械的一种，流体机械是指以流体为工作介质和能量载体 的机械设备。
流体机械根据能量传递的方向不同，可分为原动机(水轮机、汽轮机) 和工作机（泵、风机、压缩机）。泵属于工5)按泵壳结合缝形式来分类 ① 水平中开式泵：即在通过轴心线的水平面上开有结合缝。 （最常见的水平中开泵是KDOW双吸泵） ② 垂直结合面泵：即结合面与轴心线相垂直。 （ZA IH CZ系列泵）
6)按泵轴位置来分类 ① 卧式泵：泵轴位于水平位置。 ② 立式泵：泵轴位于垂直位置。
在矿业和冶金工业中，泵也是使用最多的设备。矿井需要用泵排水，在选矿、冶炼和轧制 过程中，需用泵来供水先等。
在电力部门，核电站需要核主泵、二级泵、三级泵、热电厂需要大量的锅炉给水泵、冷凝 水泵、循环水泵和灰渣泵等。
在国防建设中，飞机襟翼、尾舵和起落架的调节、军舰和坦克炮塔的转动、潜艇的沉浮等 都需要用泵。高压和有放射性的液体，有的还要求泵无任何泄漏等。
一、操作原理
由若干个弯曲的叶片组成的叶轮 置于具有蜗壳通道的泵壳之内。叶轮 紧固于泵轴上，泵轴与电机相连，可 由电机带动旋转。吸入口位于泵壳中 央与吸入管路相连，并在吸入管底部 装一止逆阀。泵壳的侧边为排出口， 与排出管路相连，装有调节阀。

泵的扬程计算与选型22页PPT

泵的扬程计算与选型22页PPT
泵的扬程计算与选型
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子

泵的选型设计 PPT

泵的选型设计 PPT
(三)现场条件 1、现场条件包括泵的安装位置（室内、室外）
，环境温度，相对湿度，大气压力，大气腐蚀状况及 危险区域的划分等级条件。
危险区域包括：易燃、易爆、易毒、高温、高空 等特殊场合。
2、其它因素：选型时要考虑场地条件的限制、 工程造价、安装高度等，从而决定采用何种结构形式 的泵型，如卧式泵、立式泵、液下泵、自吸泵等。
11/26/2019 10:26 PM
5
二、泵的设计与选型-要素5-2-3
3.进口压力Ps 和出口压力Pd ，进、出口压力指 泵进出口管法兰处的压力，进出口压力的大小影响到 壳体的耐压和轴封的要求。 4.温度T 指泵的进口介质温度，一般应给出工艺 过程中泵进口介质的正常、最低和最高温度。 5.装置汽蚀余量NPSHa， 也称有效汽蚀余量。 6.操作状态：分连续操作和间歇操作两种。
4.泵的可靠性和能耗，取决于泵的运行工况是否在最佳效率点 。
11/26/2019 10:26 PM
3
二、泵的设计选型-要素5-2-1
(一)泵的主要性能参数
泵的性能参数主要有流量和扬程，此外还有轴功率、 效率、转速和必需汽蚀裕量等。 1.流量是指单位时间内通过泵出口输出的液体量，一 般采用体积流量或质量流量。 泵在单位时间内，实际输 送液体的体积称为泵的流量。
⑤对有毒性、易燃、易爆、有异味的液体，贵重 介质，无菌输送、真空输送等应符合不允许泄露的原 则，要求泵的密封部分安全可靠或选择屏蔽泵、磁力 泵、隔膜泵等。
11/26/2019 10:26 PM
22
三、泵的选型原则5-3-5
⑥含有长纤维类液体：A、过流部件采用带撕裂、 切割的结构，确保叶轮不被长纤维缠绕；B、选用无堵 塞的通道式、开式或单叶片叶轮；C、考虑配用电动机 的机械特性（过载能力等）。

水泵的种类与原理及选型课件

水泵的种类与原理及选型课件
针对水泵的运行特点，优化控制系统 ，实现智能控制和节能运行。
01
水泵的维护与保养
水泵的日常维护
01
每日检查水泵运行情况 ，确保无异常声音和振 动。
02
检查水泵进出口压力， 确保在正常范围内。
03
检查电机温度、电流和 电压，确保在正常范围 内。
04
定期保养
01
泄漏
检查轴承和机械密封是否磨损，更换磨损 件或重新安装。
检查密封件是否老化或损坏，更换密封件 。
感谢观看
THANKS
THE FIRST LESSON OF THE SCHOOL YEAR
水泵的种类与原理及 选型课件
THE FIRST LESSON OF THE SCHOOL YEAR
目录CONTENTS
• 水泵概述 • 常见的水泵种类 • 水泵的选型 • 水泵的维护与保养
01
水泵概述
水泵的定义与作用
总结词
水泵是一种用于输送液体的机械设备，它能够将原动机的机 械能或其他外部能量传递给液体，使液体能量增加，从而使 其按照指定的方向和压力流动。
详细描述
水泵在各种工业、农业、商业和日常生活中有着广泛的应用 ，如供水、排水、灌溉、制冷、消防等。它能够克服液体在 输送过程中的阻力，将液体从一个地方输送到另一个地方， 满足各种工艺流程和生产活动的需要。
水泵的分类
总结词
水泵可以根据不同的分类标准进行分类，如按照工作原理、输送介质、用途、结构形式 等。
详细描述
当原动机驱动水泵叶轮旋转时，叶轮中的叶片将机械能传递给液体，使液体获得 足够的能量，产生一定的速度和压力，从而实现液体的输送。同时，水泵的密封 装置保证了液体的密封输送，防止泄漏和空气的进入。

水泵的选型电动机的配套

水泵的选型电动机的配套
种角度的弯管、偏心渐缩管、正心渐放管、 伸缩管和岔型
• 2．阀件: 阀件包括底阀、闸阀、蝶阀、
逆止阀、拍门和缓闭阀等，
.
四、配套设计的要点
1．离心泵抽水装置: 离心泵抽水装置，在有正吸程 的条件下，在进水管口设带滤网的喇叭管，当管 径大于水泵的进口口径时，要设偏心渐缩接管， 弯管随实际情况设定
2．轴流泵抽水装置轴流泵站，扬程低，流量大，一
情况，确定管路的具体布置，同时求出水 泵的工作点看其工况点是否落在泵的高效 区内，
• 4. 校核最大设计扬程和最小设计扬程是否
超出工作范围
.
二、电动机的选型
•
选用电动机应从电源的容量, 电压和
水泵的轴功率、转速及传动方式等条件加
以考虑, 具体进行配套时可根据水泵容量来
选择。
.
• 1. 如功率小于100kW，通常采用一般用途
般管路较短，管径较大。由于轴流泵的特点，在
扬程高时，轴功率大，因此不能用闸阀调节。一
般只能在出水管口设拍门止逆，防止出水池的水
倒流回进水池。
.
谢谢
.
水泵的选型电动机的配套
.
一、水泵的选型
• 1. 首先应根据不同类型地区的特点，不同
的排灌要求，采用不同的泵型。
• • 2. 从 “水泵规格性能表”中初步几种规格的
水泵， —般水泵大中型泵站台数以4～8台 为宜。中小型泵站以３～６台为宜，小型 泵站以２～３台为宜，
.
• 3. 初选出水泵后，应进一步根据初选的
的普通鼠笼型转子的异步电动机
• 2. 如配套功率在100kW到300kW之间，可
以采用起动性能较好的双鼠笼型JS及深槽 式鼠笼型JC电动机
• 3. 如配套功率大于300kW，可以采用特别

水泵选型与动力机配套PPT课件

水泵选型与动力机配套PPT课件
?三选型中的几个问题?四小结第五章水泵选型与动力机配套?552动力机配套配套功率的确定一电动机与水泵的配套一电动机类型选择二配套功率的确定p配kp轴kw三电动机转速的确定二柴油机与水泵的配套在电力不足或没有电力的地区水泵动力机可采用柴油机

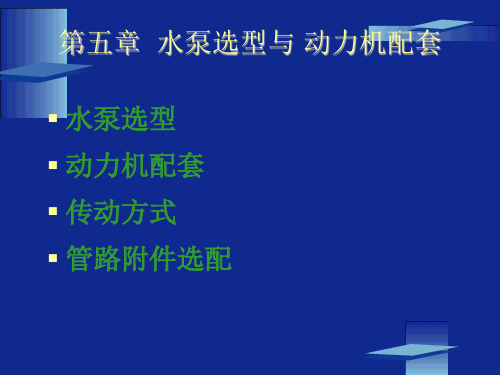

第五章 水泵选型与 动力机配套
▪ 水泵选型 ▪ 动力机配套 ▪ 传动方式 ▪ 管路附件选配
第五章水泵选型与 动力机配套
▪ §5-2 动力机——配套配套功率的确定
一、电动机与水泵的配套 （一）电动机类型选择 （二）配套功率的确定 （三）电动机转速的确定
P配 =K.P轴 （KW）
二、柴油机与水泵的配套
在电力不足或没有电力的地区，水泵动力机可采 用柴油机。
三、小结
第五章水泵选型与 动力机配套
第五章 水泵选型与 动力机配套
4．便于运行和管理。 5．选用系列化、标准化，以及更新换代产品 ▪ 二、水泵选型的方法和步骤 1．根据设计扬程初步水泵。 2．校核所选水泵在设计扬程下水泵的流量是否 满足要求。 3．据选型原则，对各种方案进行全面的技术经济 比较，选出其中最优泵型和台数。 ▪ 三、选型中的几个问题 ▪ 四、小结
第五章 水泵选型与 动力机配套
▪ §5-1水泵选型——选型的方法与步骤
▪ 一、水泵选型的原则 1．在设计扬程下，泵站的提水流量应满足灌排
设计流量的要求。
2．水泵在长期运行中，多年平均的泵站效率高， 运行费用低。水泵在最高，最低扬程下运行，应 保证运行稳定。
3．多种泵可供选择时，应考虑机组运行调度灵 活、可靠、设备投资和土建投资省，运行费用低 等。条件相同时，应优先选用卧式离心泵。
水管口到出水管口将管子连接起来的连 接件，有喇叭口、弯管、伸缩接管、异 径管等。阀件是用来调节管道流量、截 止水流或防止逆流等。常用阀件包括底 阀、闸阀、止回阀、和拍门等。

泵的选用课件


出口节流 或变转速
出口节流或 变安装角
同漩涡泵, 另可调节转 速和行程 有 出口阀全开 麻烦
同漩涡泵
自吸作用 启动 维修
一般没有
没有
有 出口阀全开 简便 适用于中流 量,中低压 力的高粘度 的介质
出口阀关闭 出口阀全开 出口阀全开 简便 特别适用于 粘度较低的 大流量,低 各种介质 扬程,粘度 较低的介质 特别适用于 小流量,压 力较高的低 粘度清洁的 介质
菜单
校核 型式选定后,进行有关校核计算,验证所选的泵是否 满足使用要求.如要求的工况点是否落在高效工作区, NPSHa是否大于NPSHr; 原动机功率的确定 泵轴功率的计算,原动机配用功率的确定,根据爆炸 区域,防爆等级,电源和供气情况等选择合适的原动机; 轴封型式的确定 机械密封,填料密封,动力密封; 联轴器的选用 爪型弹性联轴器,弹性柱销联轴器, 膜片联轴器,液 力偶合器.
菜单
三
泵的选用分类
按性能要求选用
5
在泵的运行过程中,扬程变化大的,选用扬程曲线倾斜 大的混流泵,轴流泵较适宜;而对运行中流量变化大的 宜选用扬程曲线平缓,压力变化小的离心泵.如果考虑 吸水性能,则在流量相同,转速相同的条件下,双吸泵 较为优越.选用立式泵,并把叶轮部位置于水下面,对 防止汽蚀是有利的.
菜单
六 例1
泵的选用实例
例4-5温度为20℃的清水由地面送至水塔中,如图4-42 所示,要求流量qv=80m3/h.已知水泵安装时地形吸水高度 Hg=3m,压送高度Hp=35m,管路沿程损失系数λ=0.018,吸 水管长14m其上装有吸水底阀(带底阀)1个,90°弯头1 个,锥形渐缩过度接管一个.另外,压水管长78m,其上装 有闸板阀1个,止回阀1个,90°弯头6个,锥形渐扩过度接 管1个.要求选用适当的水泵.
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3．多种泵可供选择时，应考虑机组运行调度灵 活、可靠、设备投资和土建投资省，运行费用低 等。条件相同时，应优先选用卧式离心泵。
第五章 水泵选型与 动力机配套
4．便于运行和管理。 5．选用系列化、标准化，以及更新换代产品 ▪ 二、水泵选型的方法和步骤 1．根据设计扬程初步水泵。 2．校核所选水泵在设计扬程下水泵的流量是否 满足要求。 3．据选型原则，对各种方案进行全面的技术经济 比较，选出其中最优泵型和台数。 ▪ 三、选型中的几个问题 ▪ 四、小结
第五章 水泵选型与 动力机配套
▪ 水泵选型 ▪ 动力机配套 ▪ 传动方式 ▪ 管路附件选配
第五章 水泵选型与 动力机配套
▪ §5-1水泵选型——选型的方法与步骤
▪ 一、水泵选型的原则 1．在设计扬程下，泵站的提水流量应满足灌排
设计流量的要求。
2．水泵在长期运行中，多年平均的泵站效率高， 运行费用低。水泵在最高，最低扬程下运行，应 保证运行稳定。
水管口到出水管口将管子连接起来的连 接件，有喇叭口、弯管、伸缩接管、异 径管等。阀件是用来调节管道流量、截 止水流或防止逆流等。常用阀件包括底 阀、闸阀、止回阀、和拍门等。
3、真空泵选配
第五章水泵选型与 动力机配套
▪ 小结：
1、选型的方法与步骤；配套功率的确定 2、了解传动方式及其选择，了解附件的选 配及真空泵的特点
▪ §5-3传动方式——了解传动方式及其选择 一、联轴器传动
联轴器常用的型式有刚性联轴器和弹性联轴 器。 二、齿轮传动 齿轮传动是一种间接传动方式。它是靠分别装 在动力机轴伸上的主动齿轮和装在水泵轴头 上的从动齿轮相互啮合传递扭矩。
第五章水泵选型与 动力机配套
▪ §5-4管路附件选配 2、管路附件的选配 管路附件包括管件和阀件。管件是从进
第五章水泵选型与 动力机配套
▪ §5-2 动力机——配套配套功率的确定
一、电动机与水泵的配套 （一）电动机类型选择 （二）配套功率的确定 （三）电动机转速的确定
P配 =K.P轴 （KW）
二、柴油机与水泵的配套
在电力不足或没有电力的地区，水泵动力机可采 用柴油机。
三、小结Leabharlann 第五章水泵选型与 动力机配套
