下载文档原格式
关于氮气等温吸脱附计算比表面积、孔径分布的若干说明观人为色彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮气等温吸脱附曲线，BET（Brunauer-Emmet-Teller）只是对N2-Sorption isotherm中p/p0=0.05~0.35之间的一小段用传说中的BET公式处理了一下，得到单层吸附量数据Vm，然后据此算出比表面积，如此而已。
◆六类吸附等温线类型几乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四人将大量等温线归为五类，阶梯状的第六类为Sing增加。
每一种类型都会有一套说法，其实可以这么理解，以相对压力为X轴，氮气吸附量为Y轴，再将X轴相对压力粗略地分为低压（0.0-0.1）、中压(0.3-0.8)、高压（0.90-1.0）三段。
那么吸附曲线在：低压端偏Y轴则说明材料与氮有较强作用力(І型，ІІ型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈І型；低压端偏X轴说明与材料作用力弱(ІІІ型，Ⅴ型)。
中压端多为氮气在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒子堆积产生的孔，有序或梯度的介孔范围内孔道。
BJH方法就是基于这一段得出的孔径数据；高压段可粗略地看出粒子堆积程度，如І型中如最后上扬，则粒子未必均匀。
平常得到的总孔容通常是取相对压力为0.99左右时氮气吸附量的冷凝值。
◆几个常数※液氮温度77K时液氮六方密堆积氮分子横截面积0.162平方纳米，形成单分子层铺展时认为单分子层厚度为0.354nm※标况（STP）下1mL氮气凝聚后（假定凝聚密度不变）体积为0.001547mL例：如下面吸脱附图中吸附曲线p/p0最大时氮气吸附量约为400 mL，则可知总孔容＝400*0.001547＝400/654＝约0.61mL例：BET方法得到的比表面积则是S/(平方米每克)＝4.354*Vm，其中Vm由BET方法处理可知Vm=1/(斜率＋截距)此等温线属IUPAC 分类中的IV型，H1滞后环。
bet比表面积和氮气吸附脱附【知识】bet比表面积和氮气吸附脱附序言在材料科学和化学领域，表面积是一个重要的物性参数，它描述了固体材料与周围环境之间的接触面积。
为了量化固体材料的表面积，科学家们发展了一系列测量方法。
而在这些方法中，bet比表面积和氮气吸附脱附技术已经被广泛应用并深入研究。
本文将深入探讨bet比表面积和氮气吸附脱附的原理、应用以及其在材料科学中的意义。
一、bet比表面积的原理和测量1.1 bet比表面积的定义bet比表面积是根据贝特等温吸附方程（BET equation）来计算的，该方程基于气体在材料表面吸附的模型。
表面积越大，则吸附分子与材料表面的接触面积越大，从而导致更多的分子被吸附。
1.2 bet比表面积的测量方法目前，常用的测量bet比表面积的方法有气相吸附法和液相吸附法。
其中，气相吸附法使用的是氮气吸附脱附技术，而液相吸附法则常用吸附剂为甲苯等有机物。
二、氮气吸附脱附技术的原理和应用2.1 氮气吸附脱附技术的原理氮气吸附脱附技术是测量bet比表面积的常用方法之一。
它基于氮气在材料表面吸附和脱附的过程来获得材料的比表面积。
其中，氮气吸附的等温线通常遵循亚单分子层吸附模型，而脱附曲线则用于计算bet 比表面积。
2.2 氮气吸附脱附技术的应用氮气吸附脱附技术在材料科学中有着广泛的应用。
它可以用来表征催化剂、吸附剂、孔隙材料等材料的表面性质。
通过测量bet比表面积，可以评估材料的孔隙结构、孔隙分布以及吸附性能，从而优化材料的设计和合成。
三、bet比表面积和氮气吸附脱附在材料科学中的意义3.1 表征材料的孔隙结构bet比表面积的测量结果可以提供材料的孔隙结构信息，如孔径分布、孔隙体积等。
这些信息对于理解和控制材料的吸附、传质等过程具有重要意义。
3.2 优化材料的设计和性能通过评估材料的bet比表面积，科学家们可以优化材料的设计和性能。
在催化剂领域，高bet比表面积的材料通常具有更高的活性和选择性。

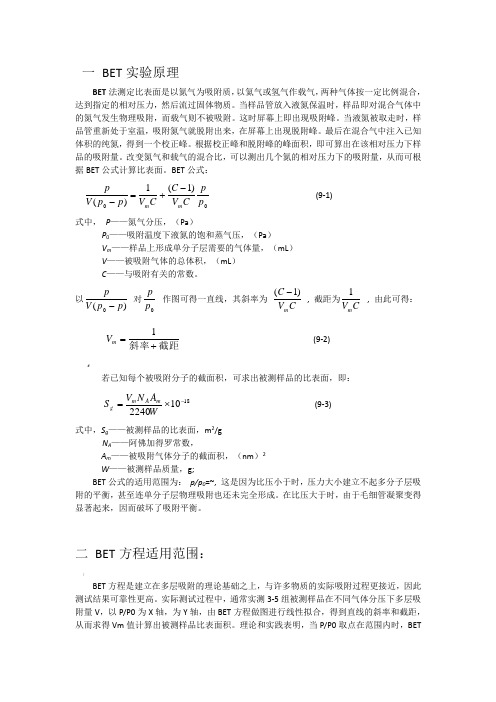

一 BET 实验原理BET 法测定比表面是以氮气为吸附质，以氦气或氢气作载气，两种气体按一定比例混合，达到指定的相对压力，然后流过固体物质。
当样品管放入液氮保温时，样品即对混合气体中的氮气发生物理吸附，而载气则不被吸附。
这时屏幕上即出现吸附峰。
当液氮被取走时，样品管重新处于室温，吸附氮气就脱附出来，在屏幕上出现脱附峰。
最后在混合气中注入已知体积的纯氮，得到一个校正峰。
根据校正峰和脱附峰的峰面积，即可算出在该相对压力下样品的吸附量。
改变氮气和载气的混合比，可以测出几个氮的相对压力下的吸附量，从而可根据BET 公式计算比表面。
BET 公式：0)1(1)(p p C V C C V p p V p m m -+=- (9-1) 式中， P ——氮气分压，（Pa ）P 0——吸附温度下液氮的饱和蒸气压，（Pa ）V m ——样品上形成单分子层需要的气体量，（mL ）V ——被吸附气体的总体积，（mL ）C ——与吸附有关的常数。
以)(0p p V p - 对0p p 作图可得一直线，其斜率为 CV C m )1(- , 截距为C V m 1 , 由此可得：截距斜率+=1m V (9-2) #若已知每个被吸附分子的截面积，可求出被测样品的比表面，即：18102240-⨯=WA N V S m A m g (9-3) 式中，S g ——被测样品的比表面，m 2/gN A ——阿佛加得罗常数，A m ——被吸附气体分子的截面积，（nm ）2W ——被测样品质量，g;BET 公式的适用范围为： p/p 0=~, 这是因为比压小于时，压力大小建立不起多分子层吸附的平衡，甚至连单分子层物理吸附也还未完全形成。
在比压大于时，由于毛细管凝聚变得显著起来，因而破坏了吸附平衡。
二 BET 方程适用范围：;BET 方程是建立在多层吸附的理论基础之上，与许多物质的实际吸附过程更接近，因此测试结果可靠性更高。
实际测试过程中，通常实测3-5组被测样品在不同气体分压下多层吸附量V ，以P/P0为X 轴，为Y 轴，由BET 方程做图进行线性拟合，得到直线的斜率和截距，从而求得Vm 值计算出被测样品比表面积。
关于氮气等温吸脱附计算比表面积、孔径分布的若干说明我们拿到的数据，只有吸脱附曲线是真实的，比表面积、孔径分布、孔容之类的都是带有主观人为色彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮气等温吸脱附曲线，BET（Brunauer-Emmet-Teller）只是对N2-Sorption isotherm中p/p0=0.05~0.35之间的一小段用传说中的BET公式处理了一下，得到单层吸附量数据Vm，然后据此算出比表面积，如此而已。
◆六类吸附等温线类型几乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四人将大量等温线归为五类，阶梯状的第六类为Sing增加。
每一种类型都会有一套说法，其实可以这么理解，以相对压力为X轴，氮气吸附量为Y轴，再将X轴相对压力粗略地分为低压（0.0-0.1）、中压(0.3-0.8)、高压（0.90-1.0）三段。
那么吸附曲线在：低压端偏Y轴则说明材料与氮有较强作用力(І型，ІІ型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈І型；低压端偏X轴说明与材料作用力弱(ІІІ型，Ⅴ型)。
中压端多为氮气在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒子堆积产生的孔，有序或梯度的介孔范围内孔道。
BJH方法就是基于这一段得出的孔径数据；高压段可粗略地看出粒子堆积程度，如І型中如最后上扬，则粒子未必均匀。
平常得到的总孔容通常是取相对压力为0.99左右时氮气吸附量的冷凝值。
◆几个常数※液氮温度77K时液氮六方密堆积氮分子横截面积0.162平方纳米，形成单分子层铺展时认为单分子层厚度为0.354nm※标况（STP）下1mL氮气凝聚后（假定凝聚密度不变）体积为0.001547mL例：如下面吸脱附图中吸附曲线p/p0最大时氮气吸附量约为400 mL，则可知总孔容＝400*0.001547＝400/654＝约0.61mL※STP每mL氮气分子铺成单分子层占用面积4.354平方米例：BET方法得到的比表面积则是S/(平方米每克)＝4.354*Vm，其中Vm由BET方法处理可知Vm=1/(斜率＋截距)◆以SBA-15分子筛的吸附等温线为例加以说明此等温线属IUPAC 分类中的IV型，H1滞后环。
关于氮气等温吸脱附计算比表面积、孔径分布的若干说明目的：是让大家对氮气等温吸脱附有一个基本的理解和概念，不会讲太多源头理论，内容不多，力求简明实用。
本人有幸接触吸脱附知识的理论和实践，做个总结一是长久以来的心愿，二则更希望能和大家共同学习、探讨和提高。
由于内容是自己的总结和认识，很可能会有部分错误，希望大家能给予建议、批评和指导，好对内容做进一步的完善。
我们拿到的数据，只有吸脱附曲线是真实的，比表面积、孔径分布、孔容之类的都是带有主观人为色彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮气等温吸脱附曲线，BET （Brunauer-Emmet-Teller）只是对N2-Sorption isotherm中p/p0=0.05~0.35之间的一小段用传说中的BET公式处理了一下，得到单层吸附量数据Vm，然后据此算出比表面积，如此而已。
◆六类吸附等温线类型screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window';}" border=0>几乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四人将大量等温线归为五类，阶梯状的第六类为Sing增加。
每一种类型都会有一套说法，其实可以这么理解，以相对压力为X轴，氮气吸附量为Y轴，再将X 轴相对压力粗略地分为低压（0.0-0.1）、中压(0.3-0.8)、高压（0.90-1.0）三段。
那么吸附曲线在：低压端偏Y轴则说明材料与氮有较强作用力(?型，??型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈?型；低压端偏X 轴说明与材料作用力弱(???型，Ⅴ型)。
中压端多为氮气在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒子堆积产生的孔，有序或梯度的介孔范围内孔道。
氮气等温吸脱附计算比★★注意★★我们拿到的数据，只有吸脱附曲线是真实的，比表面积、孔径分布、孔容之类的都是带有主观人为色彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮气等温吸脱附曲线，BET（Brunauer-Emmet-Teller）只是对N2-Sorption isotherm中p/p0=~之间的一小段用传说中的BET公式处理了一下，得到单层吸附量数据Vm，然后据此算出比表面积，如此而已。
◆六类吸附等温线类型几乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四人将大量等温线归为五类，阶梯状的第六类为Sing增加。
每一种类型都会有一套说法，其实可以这么理解，以相对压力为X轴，氮气吸附量为Y轴，再将X轴相对压力粗略地分为低压（）、中压、高压（）三段。
那么吸附曲线在：低压端偏Y轴则说明材料与氮有较强作用力(І型，ІІ型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈І型；低压端偏X轴说明与材料作用力弱(ІІІ型，Ⅴ型)。
中压端多为氮气在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒子堆积产生的孔，有序或梯度的介孔范围内孔道。
BJH方法就是基于这一段得出的孔径数据；高压段可粗略地看出粒子堆积程度，如І型中如最后上扬，则粒子未必均匀。
平常得到的总孔容通常是取相对压力为左右时氮气吸附量的冷凝值。
◆几个常数※液氮温度77K时液氮六方密堆积氮分子横截面积平方纳米，形成单分子层铺展时认为单分子层厚度为※标况（STP）下1mL氮气凝聚后（假定凝聚密度不变）体积为例：如下面吸脱附图中吸附曲线p/p0最大时氮气吸附量约为400 mL，则可知总孔容＝400*＝400/654＝约※ STP每mL氮气分子铺成单分子层占用面积平方米例：BET方法得到的比表面积则是S/(平方米每克)＝*Vm，其中Vm由BET方法处理可知Vm=1/(斜率＋截距)◆以SBA-15分子筛的吸附等温线为例加以说明此等温线属IUPAC 分类中的IV型，H1滞后环。
N2吸脱附曲线说明计算氮等温吸附和解吸的比表面积和孔径分布的几点注意事项我们获得的数据只是真实的吸收-解吸曲线。
比表面积、孔径分布、孔容等都是主观和人为的数据。
经常听到一些学生说要做一个BET，但他们实际做的不是BET，而是氮气等温吸附-解吸曲线。
BET(Brunauer-Emmet-Teller)只处理N2-N2-吸附等温线中p/p0=0.05~0.35之间的一小段，用著名的BET公式获得单层吸附数据Vm，然后根据它计算比表面积，如此而已。
◆六种吸附等温线几乎每一本类似的参考书都会提到前五类是BDDT(布鲁纳-戴明-戴明-泰勒)。
首先，他们四个人把大量的等温线分成五类，而第六类台阶状的是星升。
每种类型都有一组语句。
事实上，可以理解，相对压力是X轴，氮吸附量是Y轴。
X轴相对压力大致分为三个部分:低压(0.0-0.1)、中压(0.3-0.8)和高压(0.90-1.0)。
那么吸附曲线为:低压端偏离y轴表明材料对氮气有很强的作用力。
类型？？类型，类型iv)，许多微孔由于微孔隙中的强吸附势，显示在吸附曲线的起点？类型；材料作用力(？)对低压端偏离x轴的解释较弱？？类型五)。
中压端主要是氮气在材料孔隙中的冷凝和积聚。
中孔分析来自这些数据，包括样品颗粒堆积产生的孔和有序或梯度中孔内的孔。
BJH方法基于本节获得的孔径数据。
高压段可以大致看出颗粒堆积的程度，如？如果模型最终上升，粒子可能不均匀。
通常，当相对压力约为0.99时，获得的总孔体积通常是氮吸附的冷凝值。
◆几个常数※液氮温度为77K时，液氮六方密堆积态氮分子的横截面积为0.162平方纳米，形成单层铺展时，单层厚度为0.354纳米※在标准温度和压力下冷凝1毫升氮气后(假设冷凝密度不变)，体积为0.001547毫升例如，当吸附曲线p/p0在下面的吸附图中最大时，如果氮气的吸附容量为约400毫升，可以看出总孔体积= 400 * 0.001547 = 400/654 =约0.61毫升STP占地4.354平方米/毫升的氮分子铺砌成单层。
氮吸附脱附曲线
氮吸附脱附曲线是研究材料孔隙结构的重要方法，主要用于分析材料的比表面积、孔径分布和孔容等参数。
在氮吸附脱附曲线中，通常分为四个阶段：
1.吸附阶段：氮气吸附在材料表面，随着吸附量的增加，曲线呈上升趋势。
2.脱附阶段：氮气从材料表面脱附，曲线呈下降趋势。
脱附阶段可以分为两个部分，首先是快速脱附阶段，然后是缓慢脱附阶段。
3.脱附滞后现象：在脱附阶段，当氮气压力降低到一定程度时，脱附速率会明显减慢，形成脱附滞后现象。
这是因为材料中的微孔和介孔在低压下难以脱附。
4.脱附平衡阶段：当氮气压力继续降低，脱附曲线逐渐趋于平缓，达到脱附平衡。
通过分析氮吸附脱附曲线，可以了解材料的孔隙结构特征，为材料的研究和应用提供重要依据。
BET 测试法是BET 比表面积测试法的简称，该方法由于是依据著名的BET 理论为基础而得名。
BET 是三位科学家（Brunauer 、Emmett 和Teller ）的首字母缩写，三位科学家从经典统计理论推导出的多分子层吸附公式基础上，即著名的BET 方程，成为了颗粒表面吸附科学的理论基础，并被广泛应用于颗粒表面吸附性能研究及相关检测仪器的数据处理中。
BET 测试理论是根据希朗诺尔、埃米特和泰勒三人提出的多分子层吸附模型，并推导出单层吸附量m V 与多层吸附量V 间的关系方程，即著名的BET 方程。
BET 方程是建立在多层吸附的理论基础之上，与物质实际吸附过程更接近，因此测试结果更准确。
通过实测3-5组被测样品在不同氮气分压下多层吸附量，以P/0P 为X 轴，P/V （0P -P ）为Y 轴，由BET 方程做图进行线性拟合，得到直线的斜率和截距，从而求得m V 值计算出被测样品比表面积。
理论和实践表明，当P/0P 取点在0.05~0.35范围内时，BET 方程与实际吸附过程相吻合，图形线性也很好，因此实际测试过程中选点在此范围内。
BET 方程如下：P/V(0P -P)=[1/m V ×C ]﹢[﹙C-1/m V ×C ﹚×﹙P/0P ﹚]式中： P: 氮气分压0P : 液氮温度下，氮气的饱和蒸汽压V: 样品表面氮气的实际吸附量m V : 氮气单层饱和吸附量C : 与样品吸附能力相关的常数BET 实验操作程序与直接对比法相近似，不同的是BET 法需标定样品实际吸附氮气量的体积大小，理论计算方法也不同。
BET 法测定比表面积适用范围广，目前国际上普遍采用，测试结果准确性和可信度高，特别适合科研单位使用。
当被测样品吸附氮气能力较强时，可采用单点BET 方法，测试速度与直接对比法相同，测试结果与多点BET 法相比误差。

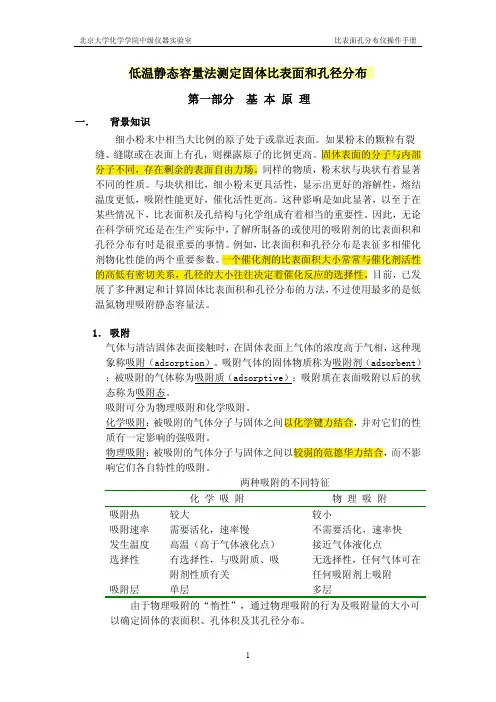

气体吸附(氮气吸附法)比表面积测定比表面积分析测试方法有多种，其中气体吸附法因其测试原理的科学性，测试过程的可靠性，测试结果的一致性，在国内外各行各业中被广泛采用，并逐渐取代了其它比表面积测试方法，成为公认的最权威比表面积测试方法。
许多国际标准组织都已将气体吸附法列为比表面积测试标准，如美国ASTM的D3037，国际ISO标准组织的ISO-9277 (Determination of the specific surface area of solid by gas adsorption-BET method)。
我国比表面积测试有许多行业标准，其中最具代表性的是国标GB/T 19587-2004《气体吸附BET法测定固体物质比表面积》。
气体吸附法测定比表面积原理，是依据气体在固体表面的吸附特性，在一定的压力下，被测样品颗粒（吸附剂）表面在超低温下对气体分子（吸附质）具有可逆物理吸附作用，并对应一定压力存在确定的平衡吸附量。
通过测定出该平衡吸附量，利用理论模型来等效求出被测样品的比表面积。
由于实际颗粒外表面的不规则性，严格来讲，该方法测定的是吸附质分子所能到达的颗粒外表面和内部通孔总表面积之和，如图所示意位置。
氮气因其易获得性和良好的可逆吸附特性，成为最常用的吸附质。
通过这种方法测定的比表面积我们称之为“等效”比表面积，所谓“等效”的概念是指：样品的比表面积是通过其表面密排包覆（吸附）的氮气分子数量和分子最大横截面积来表征。
实际测定出氮气分子在样品表面平衡饱和吸附量（V），通过不同理论模型计算出单层饱和吸附量（Vm），进而得出分子个数，采用表面密排六方模型计算出氮气分子等效最大横截面积(Am)，即可求出被测样品的比表面积。
计算公式如下：Sg: 被测样品比表面积(m2/g)Vm: 标准状态下氮气分子单层饱和吸附量（ml）Am: 氮分子等效最大横截面积（密排六方理论值Am = 0.162 nm2）W:被测样品质量（g）N:阿佛加德罗常数（6.02x1023）代入上述数据，得到氮吸附法计算比表面积的基本公式：由上式可看出，准确测定样品表面单层饱和吸附量Vm是比表面积测定的关键。
关于氮气等温吸脱附计算比表面积、孔径分布的若干说明我们拿到的数据，只有吸脱附曲线是真实的，比表面积、孔径分布、孔容之类的都是带有主观人为色彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮气等温吸脱附曲线，BET（Brunauer-Emmet-Teller）只是对N2-Sorption isotherm中p/p0=0.05~0.35之间的一小段用传说中的BET公式处理了一下，得到单层吸附量数据Vm，然后据此算出比表面积，如此而已。
◆六类吸附等温线类型几乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四人将大量等温线归为五类，阶梯状的第六类为Sing增加。
每一种类型都会有一套说法，其实可以这么理解，以相对压力为X轴，氮气吸附量为Y轴，再将X轴相对压力粗略地分为低压（0.0-0.1）、中压(0.3-0.8)、高压（0.90-1.0）三段。
那么吸附曲线在：低压端偏Y轴则说明材料与氮有较强作用力(І型，ІІ型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈І型；低压端偏X轴说明与材料作用力弱(ІІІ型，Ⅴ型)。
中压端多为氮气在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒子堆积产生的孔，有序或梯度的介孔范围内孔道。
BJH方法就是基于这一段得出的孔径数据；高压段可粗略地看出粒子堆积程度，如І型中如最后上扬，则粒子未必均匀。
平常得到的总孔容通常是取相对压力为0.99左右时氮气吸附量的冷凝值。
◆几个常数※液氮温度77K时液氮六方密堆积氮分子横截面积0.162平方纳米，形成单分子层铺展时认为单分子层厚度为0.354nm※标况（STP）下1mL氮气凝聚后（假定凝聚密度不变）体积为0.001547mL例：如下面吸脱附图中吸附曲线p/p0最大时氮气吸附量约为400 mL，则可知总孔容＝400*0.001547＝400/654＝约0.61mL※STP每mL氮气分子铺成单分子层占用面积4.354平方米例：BET方法得到的比表面积则是S/(平方米每克)＝4.354*Vm，其中Vm由BET方法处理可知Vm=1/(斜率＋截距)◆以SBA-15分子筛的吸附等温线为例加以说明此等温线属IUPAC 分类中的IV型，H1滞后环。
