下载文档原格式
n2 物理吸附-脱附表征

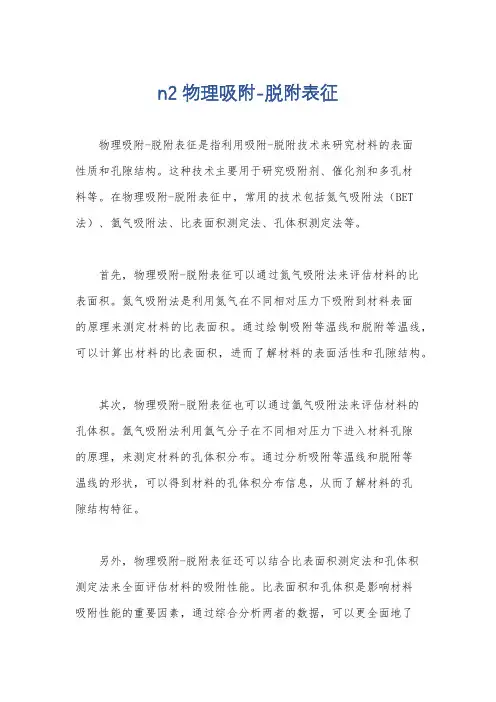

物理吸附-脱附表征是指利用吸附-脱附技术来研究材料的表面
性质和孔隙结构。
这种技术主要用于研究吸附剂、催化剂和多孔材
料等。
在物理吸附-脱附表征中，常用的技术包括氮气吸附法（BET 法）、氩气吸附法、比表面积测定法、孔体积测定法等。
首先，物理吸附-脱附表征可以通过氮气吸附法来评估材料的比
表面积。
氮气吸附法是利用氮气在不同相对压力下吸附到材料表面
的原理来测定材料的比表面积。
通过绘制吸附等温线和脱附等温线，可以计算出材料的比表面积，进而了解材料的表面活性和孔隙结构。
其次，物理吸附-脱附表征也可以通过氩气吸附法来评估材料的
孔体积。
氩气吸附法利用氩气分子在不同相对压力下进入材料孔隙
的原理，来测定材料的孔体积分布。
通过分析吸附等温线和脱附等
温线的形状，可以得到材料的孔体积分布信息，从而了解材料的孔
隙结构特征。
另外，物理吸附-脱附表征还可以结合比表面积测定法和孔体积
测定法来全面评估材料的吸附性能。
比表面积和孔体积是影响材料
吸附性能的重要因素，通过综合分析两者的数据，可以更全面地了
解材料的吸附-脱附特性，为材料的应用提供重要参考。
总的来说，物理吸附-脱附表征是一种重要的材料表征技术，通过测定材料的比表面积和孔体积等参数，可以全面了解材料的表面性质和孔隙结构特征，为材料的研究和应用提供重要的参考依据。

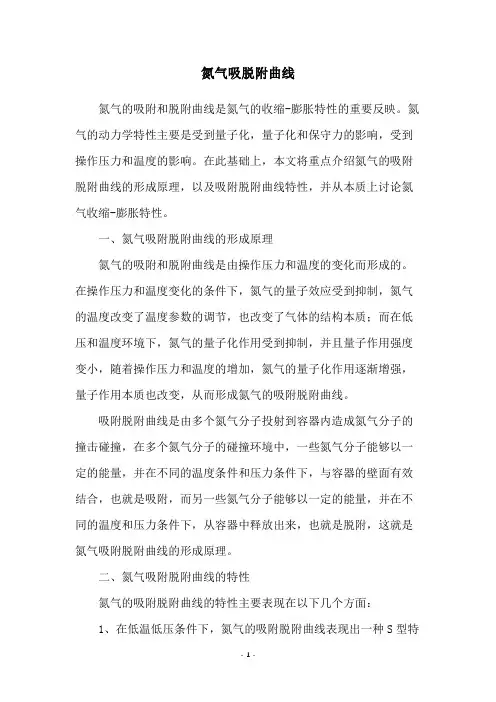

氮气吸脱附曲线氮气的吸附和脱附曲线是氮气的收缩-膨胀特性的重要反映。
氮气的动力学特性主要是受到量子化，量子化和保守力的影响，受到操作压力和温度的影响。
在此基础上，本文将重点介绍氮气的吸附脱附曲线的形成原理，以及吸附脱附曲线特性，并从本质上讨论氮气收缩-膨胀特性。
一、氮气吸附脱附曲线的形成原理氮气的吸附和脱附曲线是由操作压力和温度的变化而形成的。
在操作压力和温度变化的条件下，氮气的量子效应受到抑制，氮气的温度改变了温度参数的调节，也改变了气体的结构本质；而在低压和温度环境下，氮气的量子化作用受到抑制，并且量子作用强度变小，随着操作压力和温度的增加，氮气的量子化作用逐渐增强，量子作用本质也改变，从而形成氮气的吸附脱附曲线。
吸附脱附曲线是由多个氮气分子投射到容器内造成氮气分子的撞击碰撞，在多个氮气分子的碰撞环境中，一些氮气分子能够以一定的能量，并在不同的温度条件和压力条件下，与容器的壁面有效结合，也就是吸附，而另一些氮气分子能够以一定的能量，并在不同的温度和压力条件下，从容器中释放出来，也就是脱附，这就是氮气吸附脱附曲线的形成原理。
二、氮气吸附脱附曲线的特性氮气的吸附脱附曲线的特性主要表现在以下几个方面：1、在低温低压条件下，氮气的吸附脱附曲线表现出一种S型特性，即随着温度的升高，氮气的吸附脱附量也增加；2、在中温中压的条件下，氮气的吸附脱附曲线比较平缓，即随着温度的升高，氮气的吸附脱附量并不会增加；3、在高温高压条件下，氮气的吸附脱附曲线表现出一种有自发现象的特性，即在高温高压条件下，氮气的吸附脱附量会有一种自发的现象，也就是随着温度的升高，氮气的吸附脱附量会急剧增加。
三、氮气收缩-膨胀特性的本质氮气收缩-膨胀是指氮气在不同的温度压力环境下的体积的变化情况，这与氮气的量子特性有关，也与氮气的量子化作用有关。
在温度和压力不变的情况下，氮气的量子特性不变，氮气的体积也不变，但是当温度和压力发生变化的时候，氮气的量子化作用也会受到影响，氮气的体积就会发生变化，这种变化就会形成氮气收缩-膨胀现象。

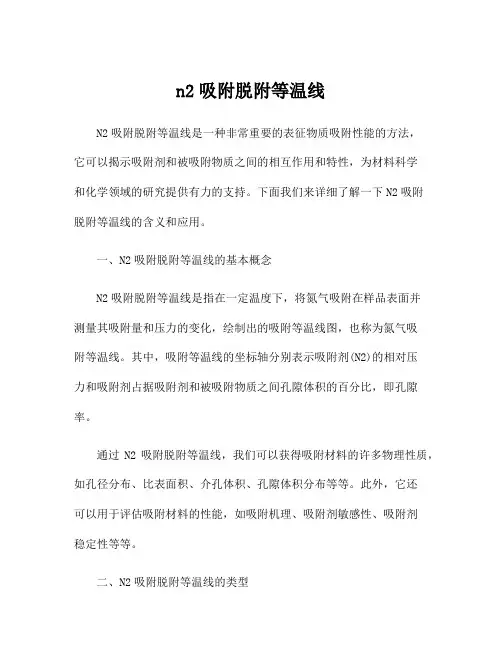

n2吸附脱附等温线N2吸附脱附等温线是一种非常重要的表征物质吸附性能的方法，它可以揭示吸附剂和被吸附物质之间的相互作用和特性，为材料科学和化学领域的研究提供有力的支持。
下面我们来详细了解一下N2吸附脱附等温线的含义和应用。
一、N2吸附脱附等温线的基本概念N2吸附脱附等温线是指在一定温度下，将氮气吸附在样品表面并测量其吸附量和压力的变化，绘制出的吸附等温线图，也称为氮气吸附等温线。
其中，吸附等温线的坐标轴分别表示吸附剂(N2)的相对压力和吸附剂占据吸附剂和被吸附物质之间孔隙体积的百分比，即孔隙率。
通过N2吸附脱附等温线，我们可以获得吸附材料的许多物理性质，如孔径分布、比表面积、介孔体积、孔隙体积分布等等。
此外，它还可以用于评估吸附材料的性能，如吸附机理、吸附剂敏感性、吸附剂稳定性等等。
二、N2吸附脱附等温线的类型N2吸附脱附等温线通常可以分为五种类型，分别是：1.类型I等温线：由于大孔单一，吸附剂分子直接填充孔隙，通常见于膨胀型和树脂类物质。
2.类型II等温线：在低相对压力下出现很平缓的区域，表示大孔口发生准孔道狭窄，通常见于有孔型结构物质。
3.类型III等温线：表明孔径分布主要集中在介孔范围内，峰值很明显，通常见于沸石类、硅铝酸盐和金属有机骨架类材料等。
4.类型IV等温线：表示孔径分布主要在微孔范围内，吸附值随着相对压力增加快速上升，并达到饱和。
该类型等温线通常见于炭类和氧化钨等材料。
5.类型V等温线：由于孔径很小，需要强烈的吸附力才能使吸附剂进入其孔内。
该类型等温线通常见于碳分子筛和介孔硅材料等。
三、N2吸附脱附等温线的应用N2吸附脱附等温线在科学研究和工业应用中具有广泛的应用。
以下为具体应用：1. 材料表征：N2吸附脱附等温线可以揭示材料的孔径分布、比表面积、孔隙体积分布等，为材料表征提供了重要的信息。
2. 催化剂研究：N2吸附脱附等温线可以对催化剂进行活性研究，评估催化剂的比表面积和孔隙结构等性质，进而优化催化剂性能。

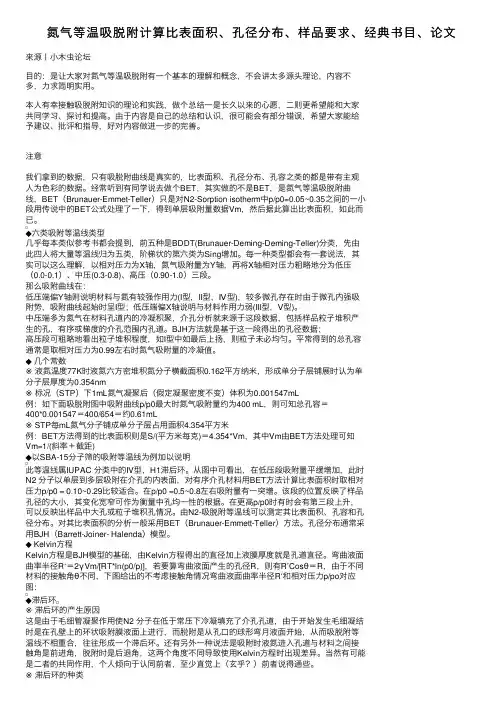

氮⽓等温吸脱附计算⽐表⾯积、孔径分布、样品要求、经典书⽬、论⽂来源⼁⼩⽊⾍论坛⽬的：是让⼤家对氮⽓等温吸脱附有⼀个基本的理解和概念，不会讲太多源头理论，内容不多，⼒求简明实⽤。
本⼈有幸接触吸脱附知识的理论和实践，做个总结⼀是长久以来的⼼愿，⼆则更希望能和⼤家共同学习、探讨和提⾼。
由于内容是⾃⼰的总结和认识，很可能会有部分错误，希望⼤家能给予建议、批评和指导，好对内容做进⼀步的完善。
注意我们拿到的数据，只有吸脱附曲线是真实的，⽐表⾯积、孔径分布、孔容之类的都是带有主观⼈为⾊彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮⽓等温吸脱附曲线，BET（Brunauer-Emmet-Teller）只是对N2-Sorption isotherm中p/p0=0.05~0.35之间的⼀⼩段⽤传说中的BET公式处理了⼀下，得到单层吸附量数据Vm，然后据此算出⽐表⾯积，如此⽽已。

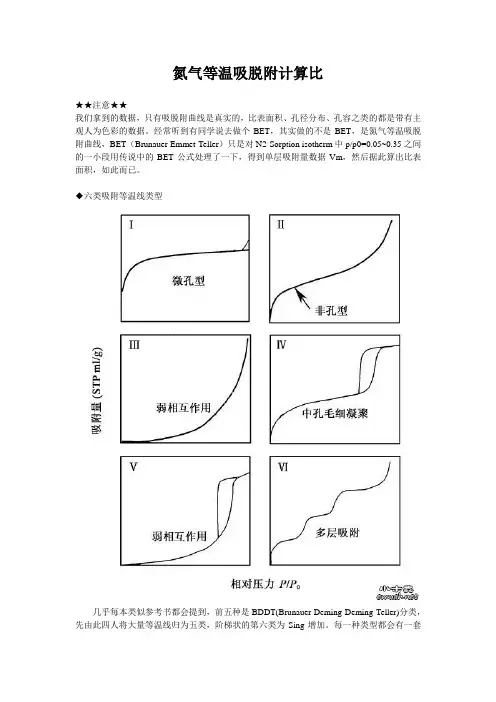

◆六类吸附等温线类型⼏乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四⼈将⼤量等温线归为五类，阶梯状的第六类为Sing增加。
每⼀种类型都会有⼀套说法，其实可以这么理解，以相对压⼒为X轴，氮⽓吸附量为Y轴，再将X轴相对压⼒粗略地分为低压（0.0-0.1）、中压(0.3-0.8)、⾼压（0.90-1.0）三段。
那么吸附曲线在：低压端偏Y轴则说明材料与氮有较强作⽤⼒(І型，ІІ型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈І型；低压端偏X轴说明与材料作⽤⼒弱(ІІІ型，Ⅴ型)。
中压端多为氮⽓在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒⼦堆积产⽣的孔，有序或梯度的介孔范围内孔道。
BJH⽅法就是基于这⼀段得出的孔径数据；⾼压段可粗略地看出粒⼦堆积程度，如І型中如最后上扬，则粒⼦未必均匀。
平常得到的总孔容通常是取相对压⼒为0.99左右时氮⽓吸附量的冷凝值。

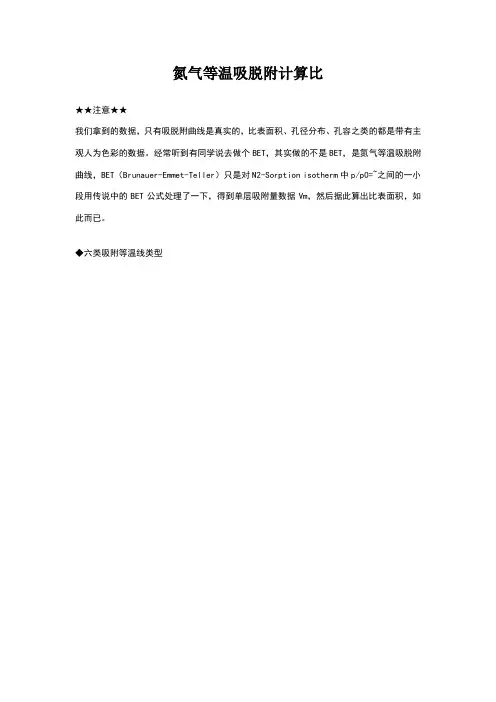

氮气等温吸脱附计算比★★注意★★我们拿到的数据，只有吸脱附曲线是真实的，比表面积、孔径分布、孔容之类的都是带有主观人为色彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮气等温吸脱附曲线，BET（Brunauer-Emmet-Teller）只是对N2-Sorption isotherm中p/p0=0.05~0.35之间的一小段用传说中的BET公式处理了一下，得到单层吸附量数据Vm，然后据此算出比表面积，如此而已。
◆六类吸附等温线类型几乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四人将大量等温线归为五类，阶梯状的第六类为Sing增加。
每一种类型都会有一套说法，其实可以这么理解，以相对压力为X轴，氮气吸附量为Y轴，再将X轴相对压力粗略地分为低压（0.0-0.1）、中压(0.3-0.8)、高压（0.90-1.0）三段。
那么吸附曲线在：低压端偏Y轴则说明材料与氮有较强作用力(І型，ІІ型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈І型；低压端偏X轴说明与材料作用力弱(ІІІ型，Ⅴ型)。
中压端多为氮气在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒子堆积产生的孔，有序或梯度的介孔范围内孔道。
BJH方法就是基于这一段得出的孔径数据；高压段可粗略地看出粒子堆积程度，如І型中如最后上扬，则粒子未必均匀。
平常得到的总孔容通常是取相对压力为0.99左右时氮气吸附量的冷凝值。
◆几个常数※液氮温度77K时液氮六方密堆积氮分子横截面积0.162平方纳米，形成单分子层铺展时认为单分子层厚度为0.354nm※标况（STP）下1mL氮气凝聚后（假定凝聚密度不变）体积为0.001547mL例：如下面吸脱附图中吸附曲线p/p0最大时氮气吸附量约为400 mL，则可知总孔容＝400*0.001547＝400/654＝约0.61mL※STP每mL氮气分子铺成单分子层占用面积4.354平方米例：BET方法得到的比表面积则是S/(平方米每克)＝4.354*Vm，其中Vm由BET方法处理可知Vm=1/(斜率＋截距)◆以SBA-15分子筛的吸附等温线为例加以说明此等温线属IUPAC 分类中的IV型，H1滞后环。

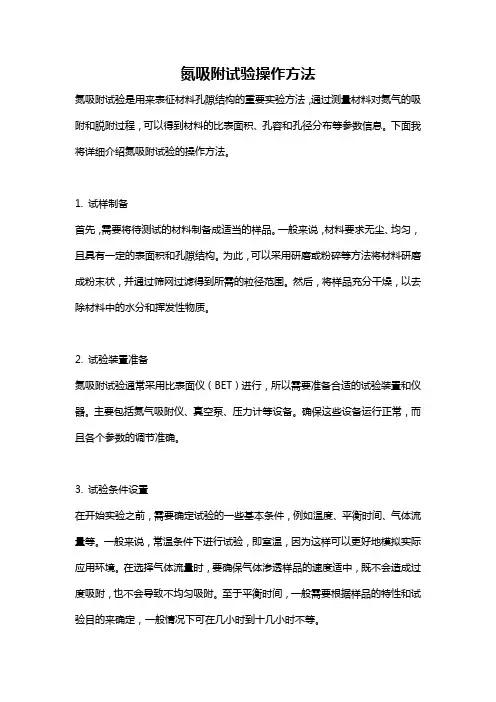

氮吸附试验操作方法氮吸附试验是用来表征材料孔隙结构的重要实验方法，通过测量材料对氮气的吸附和脱附过程，可以得到材料的比表面积、孔容和孔径分布等参数信息。
下面我将详细介绍氮吸附试验的操作方法。
1. 试样制备首先，需要将待测试的材料制备成适当的样品。
一般来说，材料要求无尘、均匀，且具有一定的表面积和孔隙结构。
为此，可以采用研磨或粉碎等方法将材料研磨成粉末状，并通过筛网过滤得到所需的粒径范围。
然后，将样品充分干燥，以去除材料中的水分和挥发性物质。
2. 试验装置准备氮吸附试验通常采用比表面仪（BET）进行，所以需要准备合适的试验装置和仪器。
主要包括氮气吸附仪、真空泵、压力计等设备。
确保这些设备运行正常，而且各个参数的调节准确。
3. 试验条件设置在开始实验之前，需要确定试验的一些基本条件，例如温度、平衡时间、气体流量等。
一般来说，常温条件下进行试验，即室温，因为这样可以更好地模拟实际应用环境。
在选择气体流量时，要确保气体渗透样品的速度适中，既不会造成过度吸附，也不会导致不均匀吸附。
至于平衡时间，一般需要根据样品的特性和试验目的来确定，一般情况下可在几小时到十几小时不等。
4. 试验操作首先，将试样放入氮气吸附仪的样品装置中，然后关闭装置并进行真空泵抽真空。
待真空度稳定后，通过氮气吸附仪的控制面板设置所需的试验参数，包括温度、试验模式、平衡时间等。
然后，打开气体气泵和气泵控制开关，让氮气进入试管，直到达到所需的压力范围。
保持一段时间后，关闭真空泵，打开样品仓门，允许氮气进入样品孔隙中。
5. 数据采集与处理在试验过程中，氮气吸附仪会记录下吸附和脱附过程的压力和温度变化，根据这些数据可以推导出样品的吸附等温线和脱附等温线等信息。
利用比表面积方程和孔径分布模型，可以计算出比表面积、孔容和孔径分布等参数。
此外，还可以利用柯布模型和截面模型等理论模型，对吸附等温线和脱附等温线进行拟合，进一步分析样品的孔隙结构特征。
总结氮吸附试验是一种常用的材料表征方法，可以获得材料的比表面积、孔容和孔径分布等重要参数。
