射频场强仪简易操作说明书一．功能按键介绍：1．[Run/GHz] 运行键（开始扫描）或停止键（停止扫描，此时处于监听状态），同时在输入频率的时候做GHz 的单位用。
2．[Mode/MHz] 调制模式键一共有4 种模式：W-FM(宽频调频)，(窄频调频幅)，SSB(单边模式)，AM(调幅)，同时在输入频率的时候做MHz 的单位用。
3．[Sweep/KHz]扫描模式键三种模式：(F)自由模式，(1)单次模式，(S)静躁模式4．[Marker/DEL] 标记键M 出现时，上下键可移动光标察看光标位置处的各项参数；三角出现时，对两个光标位置进行差值比较；S 出现时，可以通过上下按键或旋纽来移动调整右侧静噪的数值。
在输入的时候可以删除当前你输入的字符。
5．[Menu] 菜单键可以用来设定各项参数。
二．基本操作：1．将天线安装上。
2．开关机：按[POWER]键开关机3．LCD 屏幕的调节：[SHIFT]+[7]（即先按SHIFT 键，然后再按7 键）打开或关闭背光灯[SHIFT]+[8]打开屏幕亮度调节界面，上下按键或旋纽来选择亮度按[ENTER]键确定。
4．测量频率的选择：开机自检后默认的中间频率是2000MHz，你可以直接输入数值和单位来确定你需要测量的频率。
你输入的频率为中间频率，它的跨度根据你选择的接受模式而不同，20M为或2M。
你也可以按[SHIFT]+[1]然后输入你需测量的初始频率和终止频率来选择你测量的范围。
按[ENTER]键确定。
5．[SHIFT]+[2]可以设定SPAN（跨度）值，有的接受模式SPAN（跨度）值是默认的，不是可以任意调整的。
6．[SHIFT]+[3]可以设定LCD 显示的LEVEL（电平）的起始数值和分辨率，数值通过[上/下]按键选定。
按[ENTER]键确定。
7．能量的测量：[SHIFT]+[4]然后输入你要测量的频率值可以测量你选定的频率的能量（电平数值）。
[SHIFT]+[5]用数字键在1-9 之间选择一个，然后输入你要测量的频率值可以同时显示多个你选定的频率的能量。

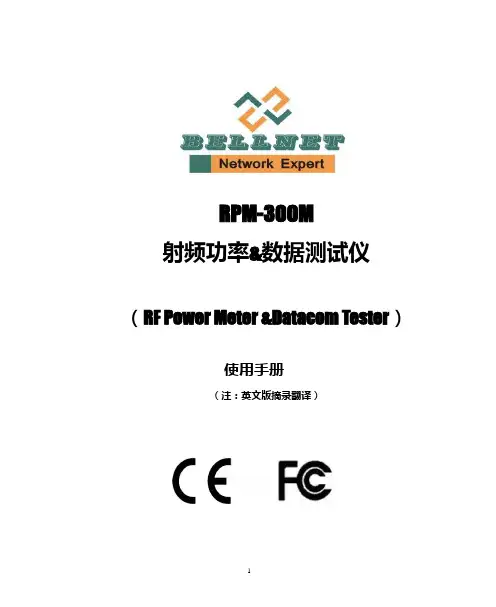

RPM-300M射频功率&数据测试仪（RF Power Meter &Datacom Tester）使用手册（注：英文版摘录翻译）通告版权所有© 2008 BELLNET CO.,LTD 保留所有权利。
感谢您选用BELLNET (贝尔网迅) RPM-300M射频功率&数据测试仪，在使用前，请仔细阅读本说明书，以便正确操作。
根据美国及国际版权法，未经BELLNET公司事先同意和书面许可，本手册的任何部分不得以任何方式或手段（包括电子存储、检索或翻译为另一种语言）进行复制。
安全须知在本仪器工作的各个阶段，都必须采取以下一般性安全措施。
不采取这些安全措施或不遵从本手册其他地方所述的特定警告，将会违反仪器设计、制造和使用的安全标准。
BELLNET对于客户违反这些要求所造成的后果不承担任何责任。
总则如不按照操作手册使用本产品，其保护功能可能会失效电池警告：仅可以使用锂电电池，采用交流适配器来为锂电电池充电，有关其他安全方面的详细信息，请参考阅本手册安全信息部分注意：可能涉及产品性能，不按照规范操作可能会影响产品性能，请不要拆机器，则否会造成零部件损坏，只有有资格的人员才能进行维护。
目录一、仪表通用说明 (4)1，正视图 (4)2，信号指示灯 (5)3，按键 (6)4，物理连接口 (7)5，打印、供电端口 (7)二、E1测试功能操作模式 (8)三、以太网的测试功能操作模式 (11)四、射频功率计测试操作 (17)1，RPM-300M主机显示版本 (17)2，PC电脑显示软件版本 (20)五、测试结果菜单管理操作 (24)六、保修期 (26)一、仪表通用说明欢迎使用BELLNET RPM-300M 射频功率※数据测试仪。
您可以使用这一紧凑、轻巧而性能多样的测试仪来执行多种基于E1、10/100M 、射频功率接口的测试。
快速验收电路、检查质量、观察信号信息、及射频功率的测试――都能通过一个简单的基于键盘的用户接口和一个简洁的LCD 显示屏幕来完成。
一：打开电源键→仪器自我检测（等音乐声结束）→按启动键→开始自动测阻抗→按刺激键（电刺激“幅度”栏灯亮）→把确定键向“+”方向转一下调制m A灯亮→按确定键2下（电刺激栏灯闪）→旋转确定键调至1.5mA→按确定键一下→确定键向右转至“频率”栏灯亮→按确定键→调至10HZ→按确定键→转两下，菜单栏箭头调至4→按确定键→按启动键（开始电刺激）→结束后按停止→按热凝键（热凝灯亮）→按确定键2下→调温度（根据医生口头医嘱执行）→按确定键→把菜单栏箭头调至3→按确定键→按启动键
二：治疗过程中根据口头医嘱需要升温时，按停止键→按确定键2下→升温→按确定键→把菜单栏箭头调至3→按确定键→按启动键。

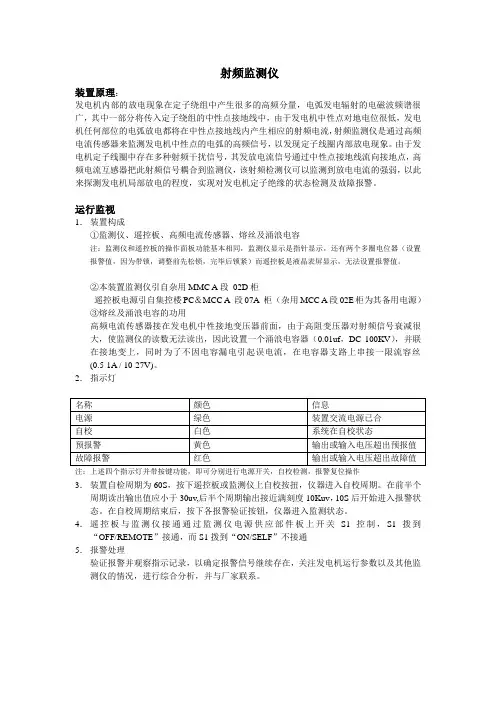

射频监测仪装置原理：发电机内部的放电现象在定子绕组中产生很多的高频分量，电弧发电辐射的电磁波频谱很广，其中一部分将传入定子绕组的中性点接地线中，由于发电机中性点对地电位很低，发电机任何部位的电弧放电都将在中性点接地线内产生相应的射频电流，射频监测仪是通过高频电流传感器来监测发电机中性点的电弧的高频信号，以发现定子线圈内部放电现象。
由于发电机定子线圈中存在多种射频干扰信号，其发放电流信号通过中性点接地线流向接地点，高频电流互感器把此射频信号耦合到监测仪，该射频检测仪可以监测到放电电流的强弱，以此来探测发电机局部放电的程度，实现对发电机定子绝缘的状态检测及故障报警。
运行监视1．装置构成①监测仪、遥控板、高频电流传感器、熔丝及涌浪电容注：监测仪和遥控板的操作面板功能基本相同，监测仪显示是指针显示，还有两个多圈电位器（设置报警值，因为带锁，调整前先松锁，完毕后锁紧）而遥控板是液晶表屏显示，无法设置报警值。
②本装置监测仪引自杂用MMC A段02D柜遥控板电源引自集控楼PC＆MCC A 段07A 柜（杂用MCC A段02E柜为其备用电源）③熔丝及涌浪电容的功用高频电流传感器接在发电机中性接地变压器前面，由于高阻变压器对射频信号衰减很大，使监测仪的读数无法读出，因此设置一个涌浪电容器（0.01uf，DC 100KV），并联在接地变上，同时为了不因电容漏电引起误电流，在电容器支路上串接一限流容丝(0.5-1A / 10-27V)。
2．指示灯注：上述四个指示灯并带按键功能，即可分别进行电源开关，自校检测，报警复位操作3．装置自检周期为60S，按下遥控板或监测仪上自校按扭，仪器进入自校周期。
在前半个周期读出输出值应小于30uv,后半个周期输出接近满刻度10Kuv，10S后开始进入报警状态。
在自校周期结束后，按下各报警验证按钮，仪器进入监测状态。
4．遥控板与监测仪接通通过监测仪电源供应部件板上开关S1控制，S1拨到“OFF/REMOTE”接通，而S1拨到“ON/SELF”不接通5．报警处理验证报警并观察指示记录，以确定报警信号继续存在，关注发电机运行参数以及其他监测仪的情况，进行综合分析，并与厂家联系。
射频仪正确操作方法
射频仪是一种常用的测量和调节射频信号的仪器。
以下是射频仪的正确操作方法：
1. 接通电源：确保射频仪的电源线已经正确连接并接通电源。
2. 预热时间：在使用射频仪之前，通常需要给仪器一定的时间进行预热。
具体的预热时间一般会有说明书中指定。
3. 连接天线或信号源：将天线或信号源连接到射频仪的输入端口。
确保连接的稳定和正确。
4. 设置测量范围：根据需要，设置射频仪的测量范围。
可以通过旋钮、按键或触摸屏来调整测量范围。
5. 调节射频信号：通过调节信号源或其他调节装置，产生或调整射频信号的频率、功率等参数。
6. 测量结果：观察射频仪显示屏上的测量结果。
通常可以得到射频信号的频率、功率、带宽等数据。
7. 注意测量误差：射频仪的测量结果可能会有一定的误差。
在进行准确测量时，需要注意和排除可能的干扰因素，如电磁干扰、信号衰减等。
8. 关闭射频仪：使用完毕后，先关闭射频信号源，再关闭射频仪的电源。
以上是射频仪的正确操作方法，但具体操作步骤可能会因不同的射频仪型号而有所差异。
在使用射频仪之前，建议先仔细阅读相关指南和说明书，熟悉具体的操作要求和注意事项。

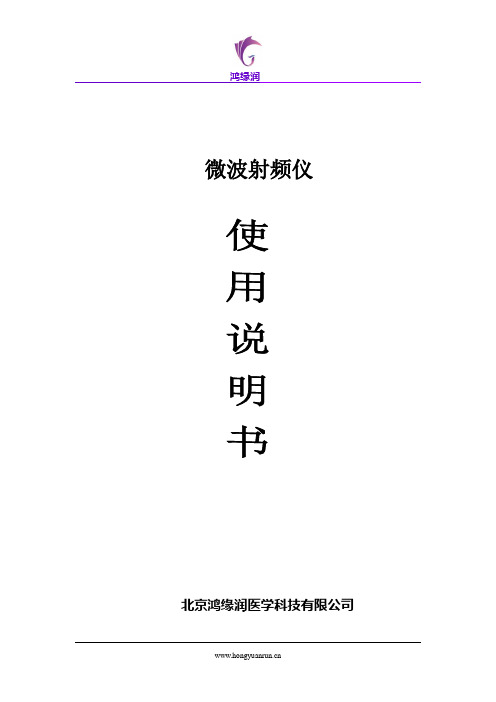

微波射频仪北京鸿缘润医学科技有限公司尊敬的用户：为了您更好了解和正确使用微波射频仪，请您仔细阅读本说明，并注意保存。
