MONITOR射频导纳物位计快速操作方法
一、 接线
请按图8所示，接好电源线和开关线；
二、 调整
如图11所示，按如下步骤操作：
1.“SENSE ADJUST”灵敏度开关说明：
HIGH：0~75pf，默认选项，适用于大多数场合；
LOW：70~159pf，适用于长缆结构探头；
2.两步法调节灵敏度：
1）使探头不同任何物料接触，上电后，调整“SENSE ADJUST”
开关，顺时针旋转电位器，直到黄灯亮了。
2）将探头插入物料，逆时针旋转电位器（注意这时要记录旋转
电位器的圈数），直到黄灯灭。
3）旋转电位器，定位在黄灯亮、灭两种状态的中间，这根据第二步记录的旋转电位器的圈数。
4）举例，首先在空料状态下调顺时针调整电位器至黄灯亮，其次将探头插入物料逆时针旋转电位器至黄灯灭时，共旋转3圈，最后将电位器顺时旋转1.5圈固定。
调整完成。
三、继电器输出延时
“TIME DELAY”旋钮，可以调节继电器输出的延时时间，从
0.25~15秒之间调整。
当红灯亮时，为继电器输出指示。
四、 指示灯说明
黄灯：传感器状态指示，亮时表示检测到设定的电容值；
红灯：继电器输出指示，亮时表示继电器动作，有输出信号；
绿灯：平常状态指示，亮时表示没有接触到物料，它和红灯不会同时点亮。
Drexelbrook Engineering RF(射频导纳)连续物位控制Drexelbrook 508-45,-46,-47,-49系列物位变送器安装调试说明书TM该系列产品采用408-8202 Cote-Shield 系列电子单元408-8232 Cote-Shield TM一．拆箱小心的打开包装箱并除去包装箱内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货、与装箱单不符或破损现象，请立即与我公司联系。
二．查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话或传真的方式与我公司联系。
508系列射频导纳物位计包括1个传感元件,1个电子单元及1套壳体, 分体型还包括1条连接传感元件与电子单元的信号电缆。
三．技术参数1. 电源： 11.5～50VDC2．输出：4～20mA3．环境温度： -40～65℃4.最大负载：24VDC时625Ω5．响应时间：标准0.2秒0.5～30秒（可调）6．线性度：±0.25%7．温度影响：±0.25%/30℉或±0.1PF8．电源电压影响： 0.2%9.火花保护：标准10A 加防护器100A10．电器接口：3/4″NPT11. 分体电缆：标准长度为7.65米，最长45.7米(仅对分体)普通型耐温71℃，高温型232℃可选12．传感元件安装：3/4" NPT或法兰安装13. 外壳：FM认证。
符合NEMA1-5&12、NEMA4X的防爆标准,符合1区Ⅰ级A、B、C、D组；Ⅱ级E、F、G级和Ⅲ级所有级别防爆14. 防爆区域等级: 电缆、传感元件在 1 区、2 区的所有组别本安,在防爆外壳内的电路单元在1区C、D、E、F、G组本安四．安装1．电脱、三相分离器安装在油田上主要是用来测量油水界面，可安装在三相分离器、游离水、热脱、化脱及电脱盐等脱水器，也可用于沉降罐、污水罐、好油罐、缓冲罐等界面的测量。
智能射频导纳料位仪安全操作及保养规程1. 引言智能射频导纳料位仪是一种用于测量和监测物体容器内物料的水平高度的仪器。
它采用射频导纳原理，可以实时准确地测量物料的液位，并将测量结果显示在仪器的控制面板上。
为了确保智能射频导纳料位仪的安全操作和长期可靠运行，本文档将介绍智能射频导纳料位仪的安全操作和保养规程。
2. 安装和调试在安装智能射频导纳料位仪之前，需要确保以下事项已经完成：•确保安装地点平稳、无振动，并远离强电磁干扰源；•检查供电电源的电压和频率是否符合设备要求；•确定安装位置是否易于操作和维护。
在调试智能射频导纳料位仪时，需要按照以下步骤进行：1.首先，将仪器正确连接到电源和控制系统；2.打开电源开关，并将仪器预热一段时间；3.校准仪器，确保测量结果准确可靠；4.将仪器置于待测容器中，并进行测量；5.根据测量结果进行判断和操作。
3. 安全操作规程为了确保智能射频导纳料位仪的安全使用，在操作过程中需要遵守以下规程：3.1 空载操作在开始测量之前，应进行空载操作，即将智能射频导纳料位仪置于一个没有物料的容器中进行测量，并观察测量结果是否正常。
3.2 防护措施•操作人员应戴防护手套、护目镜等个人防护装备，以防止受伤；•在操作过程中，应避免手部、工具等接触电极和传感器，以免触电或损坏设备。
3.3 注意事项•在操作之前，应确保仪器和容器之间的电气接地良好，以防止静电干扰；•不要将仪器浸入液体中，以免损坏仪器的电路和元件。
4. 保养规程为了确保智能射频导纳料位仪的长期可靠运行，需要定期进行保养和维护。
下面是保养规程的一些建议：4.1 清洁仪器外壳定期使用干净的软布擦拭智能射频导纳料位仪的外壳，以保持其清洁并防止积尘。
4.2 校准和维护定期进行仪器的校准和维护操作，以确保测量结果的准确性和可靠性。
4.3 避免暴露于恶劣环境保持智能射频导纳料位仪远离高温、湿度和腐蚀性物质等恶劣环境，以防止仪器损坏。
4.4 故障处理在使用过程中，如果发现智能射频导纳料位仪出现任何故障或异常情况，请立即停止使用，并联系售后服务人员进行维修。

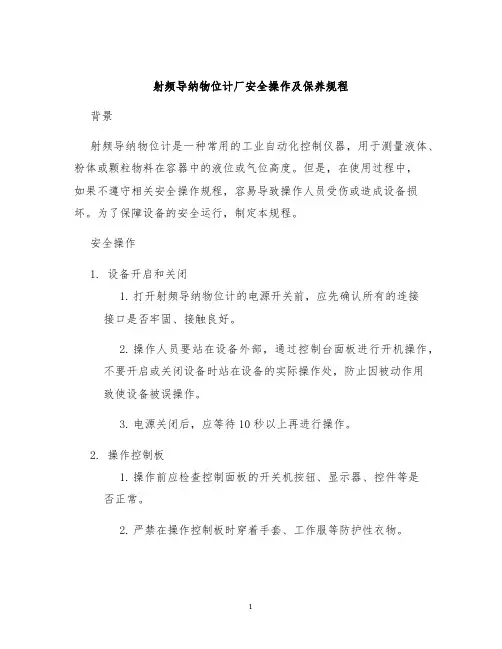

射频导纳物位计厂安全操作及保养规程背景射频导纳物位计是一种常用的工业自动化控制仪器，用于测量液体、粉体或颗粒物料在容器中的液位或气位高度。
但是，在使用过程中，如果不遵守相关安全操作规程，容易导致操作人员受伤或造成设备损坏。
为了保障设备的安全运行，制定本规程。
安全操作1. 设备开启和关闭1.打开射频导纳物位计的电源开关前，应先确认所有的连接接口是否牢固、接触良好。
2.操作人员要站在设备外部，通过控制台面板进行开机操作，不要开启或关闭设备时站在设备的实际操作处，防止因被动作用致使设备被误操作。
3.电源关闭后，应等待10秒以上再进行操作。
2. 操作控制板1.操作前应检查控制面板的开关机按钮、显示器、控件等是否正常。
2.严禁在操作控制板时穿着手套、工作服等防护性衣物。
3. 现场操作注意点1.在安装和调试过程中，应确定液体或固体物料的化学性质、腐蚀性，选择合适的射频模块。
2.避免物料将射频模块遮挡或干扰信号的情况发生，容易导致测量偏差。
3.在操作时严禁随意拆卸或改变设备的连线和接头等零件，如果需要进行操作，应在关机后进行。
4.射频导纳物位计的操作时，应保持设备周围清洁整洁，保证设备有良好的通风条件和工作环境。
4. 操作人员防护要求1.操作前应戴好防酸碱、防尘口罩和耳塞等个人防护装备。
2.在操作过程中应避免直视LCD显示屏和射频发射器发出的射频信号，以免对视力产生不良影响。
3.操作过程中如有异味，眼、口、鼻、喉等部位出现烧灼感或过敏反应，应立即打开通风口、散热风扇等排气设备，并及时采取应急措施。
4.操作人员应对设备进行定期保养维护，在使用过的设备上记录相关操作日志。
保养规程1.设备日常维护1.定期清洁设备外部的电子元件和插头。
2.检查组件外观是否破损，如发现破损和损坏应及时更换。
3.定期检查设备内部各个组件的接线是否松动，有无锈蚀现象等，如有问题及时进行维修。
2. 清洁维护1.在对设备进行清洁时，务必先关闭所有电源开关。
SRP系列射频导纳液位计安装调试说明书金湖欧旺科技有限公司第一章概述1.1 简介本说明书适用于通用射频导纳连续物位仪表，产品适用于大多数应用场合的连续测量。
仪表广泛用于工业和民用现场，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件均无特别要求。
仪表由一个电路单元，一套防爆外壳和杆式或缆式传感器组成，传感器可选多种材质，可整体或分体式安装。
1.2 原理射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料性能更好，工作更可靠，测量更准确，适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻抗成份，容性成份，感性成份综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频电流测量导纳的方法。
高频正铉振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测量容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。
射频导纳技术与传统电容技术的区别在于测量参量的多样性，三端驱动屏蔽技术和增加的两个重要电路，这些是根据在实践中的宝贵经验改进而成的。
上述技术不但解决了连接电缆屏蔽和温漂问题，也解决了垂直安装的传感器根部挂料问题。
所增加的两个电路是高精度振荡驱动器和交流鉴相采样器。
对一个强导电性物料的容器，由于物料是导电的，接地点可以被认为在传感器绝缘层的表面，对仪表传感器来说仅表现为一个电容和电阻组成的复阻抗，从而引起两个问题。
第一个问题是物料本身对传感器相当于一个电容，它不消耗变送器的能量，（纯电容不耗能），但挂料对传感器等效电路中含有电阻，则挂料的阻抗会消耗能量，从而将振荡器电压拉下来，导致桥路输出改变，产生测量误差。
我们在振荡器与电桥之间增加了一个驱动器，使消耗的能量得到补充因而会稳定加在传感器的振荡电压。
第二个问题是对于导电物料，传感器绝缘层表面的接地点覆盖了整个物料及挂料区，使有效测量电容扩展到挂料的顶端，这样便产生挂料误差，且导电性越强误差越大。
淮安嘉可自动化仪表有限公司

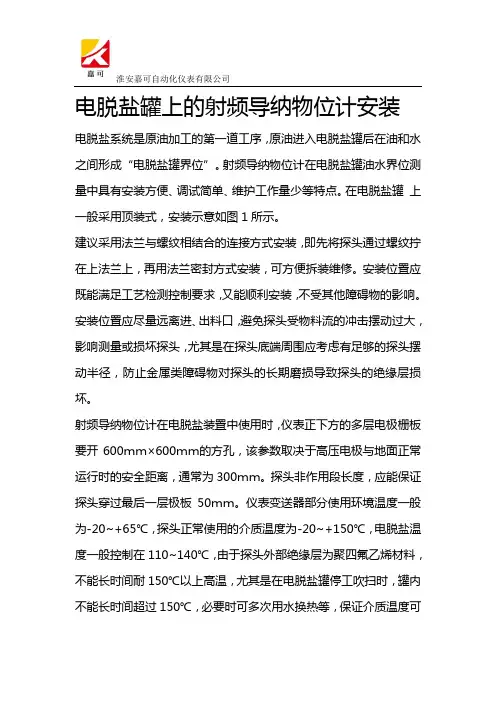

电脱盐罐上的射频导纳物位计安装电脱盐系统是原油加工的第一道工序，原油进入电脱盐罐后在油和水之间形成“电脱盐罐界位”。
射频导纳物位计在电脱盐罐油水界位测量中具有安装方便、调试简单、维护工作量少等特点。
在电脱盐罐上一般采用顶装式，安装示意如图1所示。
建议采用法兰与螺纹相结合的连接方式安装，即先将探头通过螺纹拧在上法兰上，再用法兰密封方式安装，可方便拆装维修。
安装位置应既能满足工艺检测控制要求，又能顺利安装，不受其他障碍物的影响。
安装位置应尽量远离进、出料口，避免探头受物料流的冲击摆动过大，影响测量或损坏探头，尤其是在探头底端周围应考虑有足够的探头摆动半径，防止金属类障碍物对探头的长期磨损导致探头的绝缘层损坏。
射频导纳物位计在电脱盐装置中使用时，仪表正下方的多层电极栅板要开600ｍｍ×600ｍｍ的方孔，该参数取决于高压电极与地面正常运行时的安全距离，通常为300ｍｍ。
探头非作用段长度，应能保证探头穿过最后一层极板50ｍｍ。
仪表变送器部分使用环境温度一般为-20~+65℃，探头正常使用的介质温度为-20~+150℃，电脱盐温度一般控制在110~140℃，由于探头外部绝缘层为聚四氟乙烯材料，不能长时间耐150℃以上高温，尤其是在电脱盐罐停工吹扫时，罐内不能长时间超过150℃，必要时可多次用水换热等，保证介质温度可
淮安嘉可自动化仪表有限公司
以满足仪表探头长时间使用的要求。
射频导纳物位计安装调试说明书济南耐特测控仪器技术有限公司第一章概述1.1简介本说明书适用于通用型点位控制仪表，产品用于限位控制和报警，适用于绝大多数应用场合。
仪表广泛应用工业和民用现场，无论室内和户外，本仪表相对其他形式仪表，对现场安装条件无特别要求。
502系列为通用型点位控制仪表，仪表由一个电路单元，一套防爆外壳和杆式或缆式传感元件(亦称传感器或探头)组成，传感器可选多种材质，可整体或分体型安装。
整体安装指将电路单元和传感元件配置在一个防爆外壳上，分体型安装指电路单元和传感元件分别配置在两个独立的防爆外壳上，中间用厂家特制的电缆连接。
1.2 原理射频导纳物位控制技术是一种电容式物位控制技术发展起来的，防挂料(传感器粘附之物料称位挂料)性能更好，工作更可靠，测量更准确，使用性更广的物位控制技术，‘射频导纳’中‘射频’既高频，‘导纳’的含义为电学中阻抗的倒数，它由阻性成份，容性成份，感性成份综合而成，所以射频导纳技术可以理解为用高频信号测量导纳的方法。
点位射频导纳技术与电容技术的重要区别是采用了三端技术和测量参量的多样性。
电路单元中心端测量信号与同轴电缆中心线连接，然后连接到传感器中心端上。
同时同轴电缆屏蔽层悬浮在一个幅度非常小又非常稳定的，但与测量信号等电位，同相位，同频率，但又没有直接电气关系既互相隔离的电平上，其效果相当于，测量信号经过一个增益为‘1’，驱动能力很强的同相放大器，输出与同轴电缆屏蔽层相连，然后再连到传感器的屏蔽层上。
地线是电缆中另一条独立的导线。
由于同轴电缆的中心线与屏蔽层存在上述关系，所以二者之间没有电位差，也就没有电流流过，既没有电流从中心线漏出来，相当于二者之间没有电容或电容等于零。
因此电缆的温度效应，安装电容也就不会产生影响。
图1.1 502传感器结构图对于传感器上的挂料影响问题，采用一种新的传感器结构，五层同心结构，见图1.1传感器结构：最里层是中心探杆，中间是屏蔽层，最外面是接地的安装螺纹，用绝缘层将其分别隔离起来。
厦门海森堡电气有限公司HSBG-E7200-B连续式射频导纳料位计使用说明书厦门海森堡电气有限公司一、概述HSBG-E7200-B 系列射频导纳物位变送器采用导纳测量法将被测介质的阻抗和容抗信号综合在一起，提高了长期测量的可靠性、稳定性、灵敏度和精度，几乎能测量所有介质的物位而不受传感大器探头上挂料、温度、介质密度变化影响。
广泛应用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域的液位、料位的连续测量。
变送器将被测物位转换成4～20mADC 标准电流信号，可与PLC 可编程控制器或DCS 集散控制系统配套使用，实现工艺流程的自动检测和自动控制。
二、结构及工作原理二线制射频导纳物位变送器利用电容的变化来测量贮罐内的料位，它是一种精确而独立的过程测量仪表。
变送器随着贮罐内料位的变化，电极与罐壁之间的电容量也随之变化。
二线制射频二线制射频导纳物位变送器的固态电子线路将连续监测这一变化，并将这一变化与一个非常稳定的基准电路进行比较然后输出一个与料位成正比的精确而以独立呈线性变化的4~20mADC 电流信号，远传至控制室，实现工艺流程的自动控制。
三、主要技术参数工作电源：24VDC 精 度：±1% 输出信号：4～20mADC 负载电阻：＞300Ω 环境温度：-40℃～+60℃ 相对温度：≤85％ 电缆的电感、电容：≤2mH ，0.8μF 防护等级：IP65 介质温度：-180℃～+500℃（可定制温度范围） 防爆等级：ExdIIBT4 连接方式：螺纹、管螺纹、法兰（可选） 安装方式：顶装、侧装 接液材质：316不锈钢，陶瓷，1Cr18Ni9Ti ，四氟乙烯，高温塑料四、外型结构图1. 整体型结构图2. 分离型结构图不锈钢极棒连接孔绝缘材料保护套绝缘材料3/4"NPT 不锈钢接头接地线不锈钢或镀锌管1-1/4"NPT 铝接头电源或信号电缆进线孔表盖表面喷塑红色报警灯,绿色指示灯有机玻璃透明窗三个φ8安装孔红色报警灯，绿色指示灯表盖表面喷塑电源或信号电缆进线孔电源或信号电缆进线孔表盖表面喷塑电源或信号电缆进线孔1-1/4"NPT 铝接头3/4"不锈钢或镀锌管接地线3/4"NPT 不锈钢接头绝缘材料保护套绝缘材料连接孔316S.S 锈钢极棒五、安装HSBG-E7200-B 系列射频导纳物位变送器，根据现场要求分为顶置安装和侧置安装方式，探头在所测物位的整段距离必须垂直于容器底面。
FRFI射频导纳连续物位计安装使用说明书
目录
◆产品简介 (1)
◆工作原理 (1)
◆典型应用 (1)
一、拆箱 (2)
二、查看说明书 (2)
三、技术参数 (2)
四、安装说明 (3)
五、接线 (5)
六、标定 (6)
七、故障处理 (10)
◆产品简介：
本说明书适用于射频导纳连续物位计仪表，产品用于物位的连续测量，适用于绝大多数工业和民用现场。
图1 为物位计外形示意图（IL为有效长度）。
图1
◆工作原理：
射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料性能更好、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成份、容性成份、感性成份综合而成，而“射频”即高频无线电波，所以射频导纳技术可以理解为用高频电流测量导纳。
◆典型应用：
泵站、吸水井、各类水池、加药罐、纸浆、淀粉浆、料仓、矿浆、水及污水、化学制剂、煤粉、飞灰料位、酸碱溶液罐、橡胶、沥青等。
一、拆箱
小心的打开包装箱并除去包装箱内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书、合格证等。
若发现有缺货，与装箱单不符或破损现象，请立即与我公司联系。
二．查看说明书
该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话或传真的方式与我公司联系。
射频导纳物位计包括1个传感元件，1个电子单元及1套防爆壳体，分体型还包括1根连接传感元件与电子单元的信号电缆。
三、技术参数
◆a）电源：15～35VDC
◆ b）输出： 4～20mA （两线制）
◆ c）精度：±1％
◆ d）环境温度：-40℃～65℃
◆ e）介质温度：-40℃～230℃（视不同传感器型号而定）
◆ f）电器接口： M20*1.5
◆ g）输出方式：物位方式
◆ h）响应时间： 0.2秒（标准） 0.5-30秒（可调）
◆ i）最大负载： 24VDC 350Ω
四、安装说明
1. 安装位置应尽量远离进料口，以免探头受料流冲击而影响测量效果。
（见图2）
2.仪表安装后，在使用过程中探头应避免碰到罐壁和罐内障碍物。
3.当罐内有搅拌或波动较大时，建议加辅助支撑，硬杆采用侧面固定。
（见图3）软缆采用地锚安装。
（见图4）
4.可采用法兰安装，先将探头拧在法兰上，再以法兰密封方式安装，
也可直接焊一个安装管座到罐顶，要求安装必须紧固，不允许存在安装松动情况。
5. 在非金属容器、非线性应用中，还应加装辅助参考地级。
6.当使用软缆金属裸探头用来测量绝缘物料时（如煤粉仓），要求安装
管座的高度一定要小于探头硬杆部分的长度，保证硬杆部分露出安装管。
防止探头在仓内晃动造成对地短路，且安装管座和钢筋骨架应连接在一起。
（见图5）
图2 图3
图4 图5
图6 图7
图8
注意：在拧紧或拆下探头时，只能拧探头安装螺纹上部的六方平面，拧其它部分可能会影响探头的密封性能，更不能图省事拧变送器的蓝色壳体，否则会损坏壳体内的连接线缆。
五、接线
1、电子单元接线：电源接线端子在三端接线端子一侧。
（见图9）正负级按单元上指示的接线。
因单元内部已与壳体连接，地线也可以不接。
2、探头接线：探头连接在单元的另一侧。
(见图10)安装探头时，中心线（蓝色）接单元中心端，屏蔽线（红色叉体）接单元屏蔽端。
探头拧紧后地端连接线可以不接，因为探头地端与电子单元地端通过壳体直接导通了。
3、绝缘粉料与探头间会产生静电，有些液体与探头也会发生原电池反应，静电和原电位都会影响测量，静电还有可能损坏电子单元，因此在这种场合应用时，需加防静电火花塞（见图11）
图9 图10
图11
六、标定：
在电子单元背面有两个主要控制拨码开关，即零点粗调和量程粗调。
零点微调和量程微调位于电子单元顶部。
（见图12）
图12
a）零点调节说明：（标定4mA）
零点标定是通过零点粗调档位拨码开关和零点微调电位器共同完成，零点粗调完成较大范围调节，零点微调是在粗调档位变化之间完成小范围调节。
零点粗调档位调节方法为拨动相应拨码开关档位至“ON”位置，采用累加方式，每增加一个拨码档位等于增大档位设置。
如拨码开关拨通4个拨码都在“ON”位置，即为零点粗调档位设为4档，拨通5个拨码都在“ON”位置，即零点粗调档位在5档，增加粗调档位将减小电流，减少粗调档位会增大电流。
零点微调电位器完成小范围电流调节，顺时针旋转增大电流，逆时针旋转减小电流。
零点粗调与零点微调配合调节，最终完成4mA标定。
b）满点调节说明：（标定20mA）
满点标定是通过量程粗调拨码开关和量程微调电位器共同完成，量程粗调档位完成较大范围调节，量程微调是在量程粗调档位之间完成小范围调节。
量程粗调档位调节方法为拨动相应拨码开关档位至“ON”位置，采用档位选择方式，每拨一档相当于选择该档位，只能有一个档位被选通，如拨码开关拨通第二个拨码在“ON”位置（其余档位均应在数字的一边）即为量程粗档档位设为2档。
拨码开关拨通第3个拨码在“ON”位置，（其余档位均应在数字的一边）即为量程粗档设为3档。
量程粗档档位每增大一个档位，等于减小电流，量程粗档档位每减小一个档位，等于增大电流。
量程微调电位器完成小范围电流调节，顺时针旋转增大电流，逆时针旋转减小电流。
量程粗调和量程微调配合调节，最终完成20mA标定。
c）标定步骤
1、将量程微调逆时针旋转到头，微调电位器为多圈电位器，调节范围在20-30圈，调到头时会发出轻微的啪啪声音。
2、将量程粗调档位置于1档。
3、将液位低于探头末端（空罐状态），增大零点粗调档位，直至输出电流恰小于4mA，再调节零点微调令电流刚好等于4mA（把万用表串在电源回路中）。
4、升高液位至满量程，这时电流输出一般会超出满量程。
5、增大量程粗调档位，直至输出低于20mA。
顺时针调节量程微调电位器，令电流刚好等于20mA。
6、现场不能达到满量程标定条件时，也可升高液位至量程的一半或更大，此标定方法同上。
只是不再标定20mA而是将实际料位高度换算成对应电流值，按换算电流值标定满量程。
标定完成：
输出电流值=当前料位(米)÷探头长度（米）×16+4
图13
例如：实际料位4.2米，满量程10米。
万用表显示电流值应于
输出电流=4.2÷10×16+4=10.72mA
注意：
1、仪器加电前要保证输入电压在15-35VDC内，检查所有接线，注意输出电路的极性（见图9）。
（若接反则仪表无法正常工作）。
2、必须先调零点，再调满点。
3、每次只能有一个粗调量程档拨码开关置于“ON”位置，粗调零点档拨码开关置于“ON”位置的数量不定。
4、量程粗调一般在出厂时按经验值已调好，可以先不动，直接调量程微调电位器，如量程微调调不出所需电流值，再考虑改变量程粗调设置。
七、故障处理
1、检查电子单元：
(1)拆除传感元件及与电子单元之间的信号线。
(2)在单元的中心和地之间连接一个100pf的电容，把零点粗调档拨4个开关置于“ON”位置，把量程粗调3档置于“ON”位置，把万用表调在电流测量档20mA位置，调节零点微调，直至4mA。
(3)拆下电容，再接一个500Pf电容上去，调节量程微调直至电流等于20mA。
如都能调出，表示单元无问题。
如始终调不出零点和满点，表示单元故障。
2、检查传感元件
（1）用模拟欧姆表检查物位低于探头时，探头与地之间的电阻。
数字表可能会产生误差，其阻值应为无限大，低于1MΩ可造成读数误差，若阻值低于100KΩ，说明探头有泄漏，此泄漏可发生在机壳内密封件或安装螺母附件区域，需更换探头。
（2）检查物位高于探头时，探头与地之间的电阻低于100 KΩ表明探头绝缘有误或采用裸杆探头时物料有导电性，此时需更换绝缘探头（向厂方咨询）
（3）覆盖物（挂料）误差的特点是：下降物位引起高输出，当物位低于探头端部时，输出仍大于0％。
要确定覆盖物问题，则要清除探头上的附着物并重新检查是否工作正常，若清除后读数正确，请与厂方联系寻求最佳解决方案。
3、检查连接线缆
连接线缆出现问题主要是短路和断路，把连接电缆从仪表上拆下来，在其一端短路或断开，测量另一端可以检测出来。
断路：从探头上拆下连接电缆，用一短路线在其一端短路，用万用表在其一端测量电阻应为零，三端之间均依此方法进行测量。
短路：从探头上拆下连接电缆，使其一端悬空，用万用表在另一端测量其电阻应为无穷大，三端之间均依此方法进行测量。
